Pour les sociétés CWR INVEST Spółka / Win solution, implantées en Pologne, nous avons conçu et fabriqué 2 lots de tentes gonflables PMA (Poste Médicaux Avancés).
Ce sont des abris gonflables postes de premiers secours ou hôpitaux de campagne, dans 2 versions de dimensions ou surfaces différentes.
Dernièrement, un lot de 25 kits de tentes gonflables médicales air captif a été livré à nos amis polonais.
Nous fournissons
3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

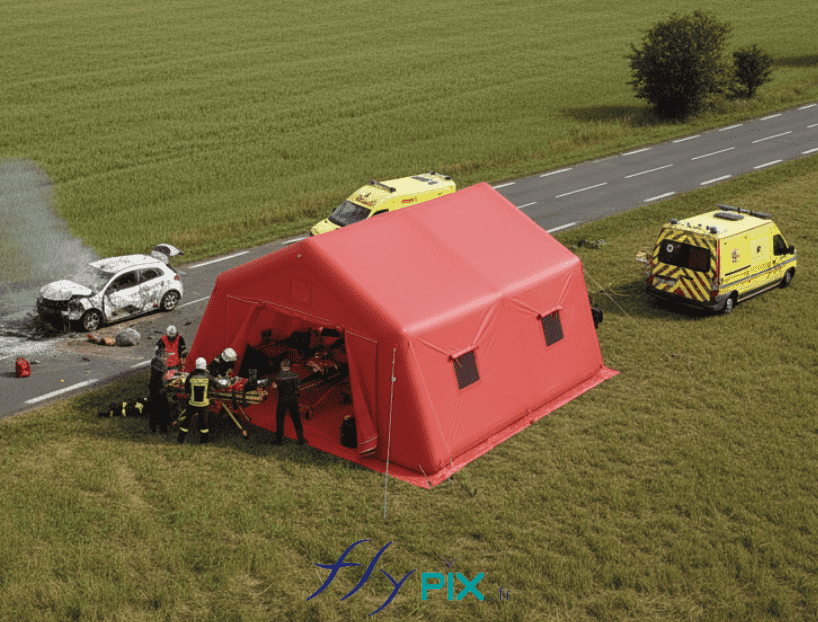

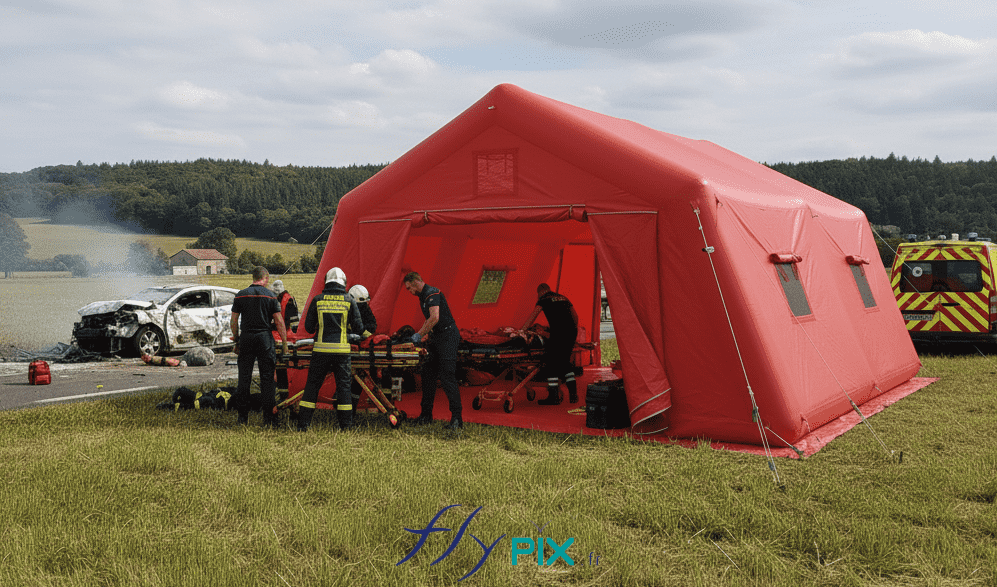

Une vue de simulation, une mise en situation, présentant le concept de l’une de nos tentes gonflables de premiers secours. Ici la version de surface S = 37 m2. Dans cette scène de déploiement de soins après de victimes, au bord d’une route de campagne, suite à un accident de la route, l’abri gonflable médical a été installé par les urgentistes. Cette tente gonflable PMA est une structure gonflable air captif, fabriquée sur mesure par nos soins dans nos ateliers en France à Orléans. Elle est gonflée à l’air avec une pompe électrique, cet abri gonflable est entièrement fabriqué en enveloppe PVC 0.6 mm simple peau, aux jointures soudées. – Cette image a été générée par IA, grâce à GEMINI, à partir des vues de modélisations en 3D du BAT (bon à tirer) créées par notre infographiste et validées par le commanditaire, et aussi à partir de photos et de prises de vues réelles de certains détails de la tente gonflable, prises directement dans notre atelier de fabrication. Média partiellement généré par une IA et vérifié par un agent. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.

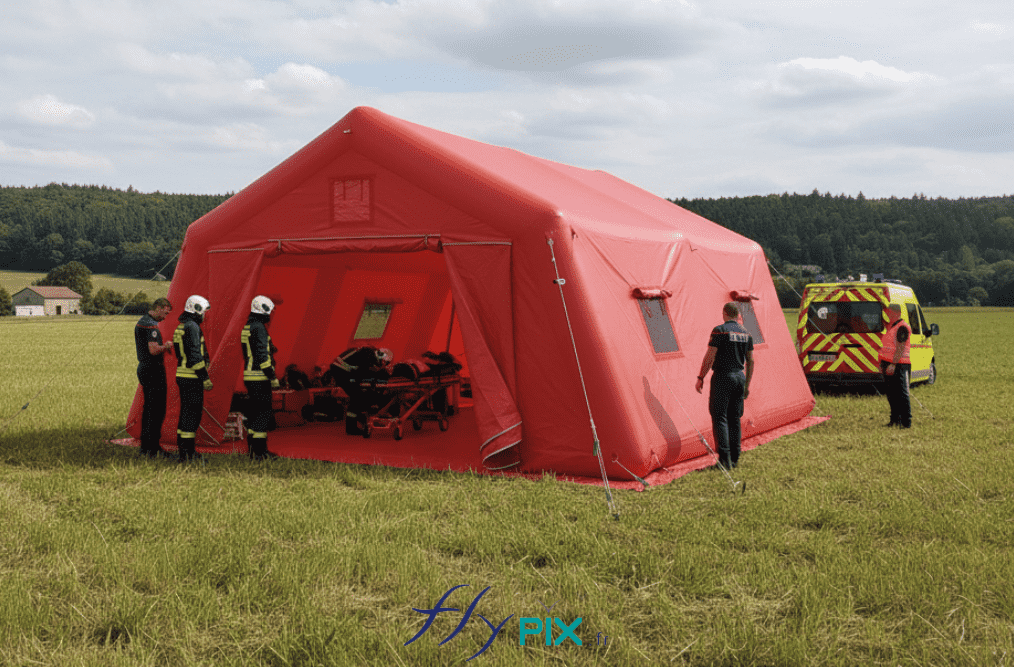

Une vue de simulation montrant le déploiement d’une tente PMA de surface 37 m2, une structure gonflable air captif, gonflée à l’air avec une pompe électrique. Un déploiement en zone de campagne, en zone rurale. Cet abri gonflable est en enveloppe PVC 0.6 mm simple peau pour les ossatures de boudins gonflable étanches, et en enveloppe PVC 0.45 mm simple peau pour les murs et la toiture. Cette tente gonflable est une structure facile à installer et déployer, et une fois pliée elle prend très peu de place dans le véhicule d’intervention. Il y a une bâche au sol amovible qui permet de dsposer d’un sol sain et propre. – Cette image a été générée par IA, grâce à GEMINI, à partir des vues de modélisations en 3D du BAT (bon à tirer) créées par notre infographiste et validées par le commanditaire, et aussi à partir de photos et de prises de vues réelles de certains détails de la tente gonflable, prises directement dans notre atelier de fabrication. Média partiellement généré par une IA et vérifié par un agent. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.
Une vue de simulation montrant le déploiement d’une tente PMA de surface 37 m2, une structure gonflable air captif, gonflée à l’air avec une pompe électrique. Un déploiement en zone de campagne, en zone rurale. Cet abri gonflable est en enveloppe PVC 0.6 mm simple peau pour les ossatures de boudins gonflable étanches, et en enveloppe PVC 0.45 mm simple peau pour les murs et la toiture. Cette tente gonflable est une structure facile à installer et déployer, et une fois pliée elle prend très peu de place dans le véhicule d’intervention. Il y a une bâche au sol amovible qui permet de dsposer d’un sol sain et propre. – Cette image a été générée par IA, grâce à GEMINI, à partir des vues de modélisations en 3D du BAT (bon à tirer) créées par notre infographiste et validées par le commanditaire, et aussi à partir de photos et de prises de vues réelles de certains détails de la tente gonflable, prises directement dans notre atelier de fabrication. Média partiellement généré par une IA et vérifié par un agent. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette vue aérienne est une simulation présentant le concept d’une intervention en campagne d’unn abri gonflable poste médical avancé, pour la mise en oeuvre de premiers soins et de secours d’urgence, ici à l’occasion d’un accident de la route. La tente gonflable médicale a été fabriquée sur mesure par nos soins, dans nos ateliers en France à Orléans. Il s’agit ici d’un abri gonflable médical d’une surface utile de 37 m2, en forme de pans coupés. Il est air captif, avec des boudins d’ossatures étanches, c’est à dire qu’il est gonflé à l’air avec une pompe électrique. Cette strucure gonflable est autoportée et elle se gonfle d’un seul coup, d’un seul tenant. Elle peut être déployée en cas d’urgence sur n’importe quel site en quelques minutes. – Cette image a été générée par IA, grâce à GEMINI, à partir des vues de modélisations en 3D du BAT (bon à tirer) créées par notre infographiste et validées par le commanditaire, et aussi à partir de photos et de prises de vues réelles de certains détails de la tente gonflable, prises directement dans notre atelier de fabrication. Média partiellement généré par une IA et vérifié par un agent. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Une autre vue montrant une simulation de l’installation de la tente gonflable médicale, ici en zone urbaine, en ville. Cet abri gonflable est un poste de premiers secours qui peut être installé très rapidement en quelques minutes, en cas d’urgence, pour porter assistance à des personnes victimes d’accidents de la route, de malades, en cas d’épidémies ou de catastrophes naturelles, suite à des tremblements de terre ou bien en cas d’attaques terroristes. Nos tentes gonflables prennent peu de place une fois plié, et se gonflent très rapidement d’un seul tenant, en quelques minutes. La structure gonflable est un module qui protège médecins urgentistes, pompiers ou militaires ou les patients, les vistimes et les malades de la pluie, du vent et des intempéries. Tout en conservant la discretion. – Cette image a été générée par IA, grâce à GEMINI, à partir des vues de modélisations en 3D du BAT (bon à tirer) créées par notre infographiste et validées par le commanditaire, et aussi à partir de photos et de prises de vues réelles de certains détails de la tente gonflable, prises directement dans notre atelier de fabrication. Média partiellement généré par une IA et vérifié par un agent. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.
Les tentes PMA (Poste Médical Avancé) sont des structures gonflables à boudins étanches, conçues pour une mise en œuvre rapide dans le cadre d’opérations de secours, de dispositifs médicaux temporaires ou de situations d’urgence.
Elles sont destinées à être installées par du personnel formé, sous la responsabilité des autorités ou services exploitants.
Caractéristiques techniques des tentes gonflables PMA (Poste Médicaux Avancés), premiers secours
Structure
Structure porteuse constituée de boudins gonflables étanches
Gonflage via valves Boston ¼ de tour
Présence de valves de surpressionintégrées
Matériaux
Boudins porteurs : PVC 0,6 mm
Toiture : PVC 0,45 mm
Sol : PVC 0,45 mm, détachable par système Velcro
Classement de réaction au feu : M2
Accès et équipements
1 porte avant
1 porte arrière
Fenêtres équipées de : Moustiquaire intégrée
Volet PVC souple à enrouler
Manchons passe-câbles positionnés aux quatre coins
Points d’ancrage par D-rings/ œillets métalliques
Portes et fenêtres
Les portes avant et arrière permettent la circulation des personnes et du matériel
Les fenêtres peuvent être : Utilisées en mode moustiquaire ou Totalement ouvertes par enroulement du volet PVC
Les manchons passe-câbles permettent le passage sécurisé de câbles ou gaines techniques
Consignes générales de sécurité
L’installation et l’utilisation de la tente sont placées sous la responsabilité de l’exploitant.
La tente ne doit pas être installée sur un sol présentant des aspérités, objets coupants ou éléments perforants.
Ne jamais surgonfler la structure.
La tente ne doit pas être installée par vent supérieur à 60 km/h.
En conditions de vent fort, un ancrage complémentaire par le toi, test obligatoire.
Conditions préalables à l’installation
Zone d’implantation plane, propre et dégagée
Sol débarrassé de tout objet coupant
Vérification de l’intégrité de la tente avant déploiement
Effectif minimum requis : 2 personnes
Installation – Déploiement au sol
1. Sortir la tente de son sac de transport
2. Poser la tente sur le sol préparé
3. Dérouler le rouleau principal
4. Déplier successivement les côtés gauche et droit afin d’ouvrir complètement la structure
5. Repérer les valves Boston de gonflage
Gonflage étanche
Connecter le gonfleur à la valve Boston
Procéder au gonflage progressif de la structure
Surveiller la montée en pression des boudins
Les valves de surpression assurent une sécurité en cas de pression excessive
Temps de gonflage moyen : environ 15 minutes
Important : ne jamais forcer le gonflage au-delà de la mise en forme correcte de la structure.
Vérifications après gonflage
Contrôle visuel de la stabilité générale
Vérification de la bonne fermeture des valves
Contrôle des ancrages au sol
Vérification du bon positionnement des portes, fenêtres et manchons
Ancrage et stabilisation
Conditions normales
Ancrage au sol via les D-rings/ œillets métalliques
Utilisation de sangles ou cordages adaptés (non fournis)
Conditions de vent fort
Mise en place obligatoire d’un cordage traversant la tente de part en part par le toit
Mise en tension du cordage de chaque côté de la structure
Vérification régulière de la tension et des points d’ancrage
Dégonflage et démontage
1. Ouvrir les valves de gonflage
2. Si possible, utiliser le gonfleur en mode aspiration afin de vider complètement l’air
3. Attendre l’affaissement total de la structure
12. Méthode de pliage et de rangement
1. Replier les grands côtés vers le centre (pliage en portefeuille) en deux étapes
2. Rouler la tente sur elle-même en direction du sac
3. Redresser le rouleau obtenu
4. Recouvrir le rouleau par le sac de transport, de haut en bas
Stockage et conservation
Stocker la tente propre et parfaitement sèche
En cas de démontage sous la pluie ou en milieu humide : Redéplier la tente, La gonfler dans un hangar ou local couvert, Laisser sécher complètement avant stockage
Stocker à l’abri des rongeurs et des objets coupants
Maintenance courante
Inspection visuelle avant et après chaque utilisation
Nettoyage à l’eau claire (sans solvant ni produit agressif)
Vérification régulière des valves et soudures
Réparation et gestion des incidents
Petite perforation
Repérer précisément la fuite
Dégonfler entièrement la tente
Appliquer une rustine à l’aide de la colle fournie dans le kit de réparation
Respecter un temps de séchage minimum de 24 heuresavant regonflage
Déchirure importante
Réparation possible par soudure chaude(procédé type liner de piscine)
Pose recommandée : Une rustine intérieure, Une rustine extérieure
Désinfection tente gonflable PMA :
Vous pouvez utiliser des produits de nettoyage classiques, à base de savons, et d’alcool, ou d’acétone.
Produits aérosols désinfectants en spray: nous vous recommandons des désinfectants en spray du type WYRITOL bactéricide et antiviral (utilisé actuellement pour la désinfection de nos tentes premiers secours et nos tentes PMA, notamment par la Croix Rouge Française et la Protection Civile). Vous devez vous assurer de leurs propriétés antivirales et antibactériennes.
Les produits chlorés auront tendance à faire jaunir les PVC ou TPU transparent (pas de chlore ni de javel).
10 tentes gonflables de premiers secours, dimensions L = 7 m x l = 5.3 m, S = 37 m2, air captif, enveloppe PVC 0.6 mm simple peau, jointures soudées, bâche au sol amovible
BAT, bon à tirer, modélisations en 3D validées par le commanditaire :

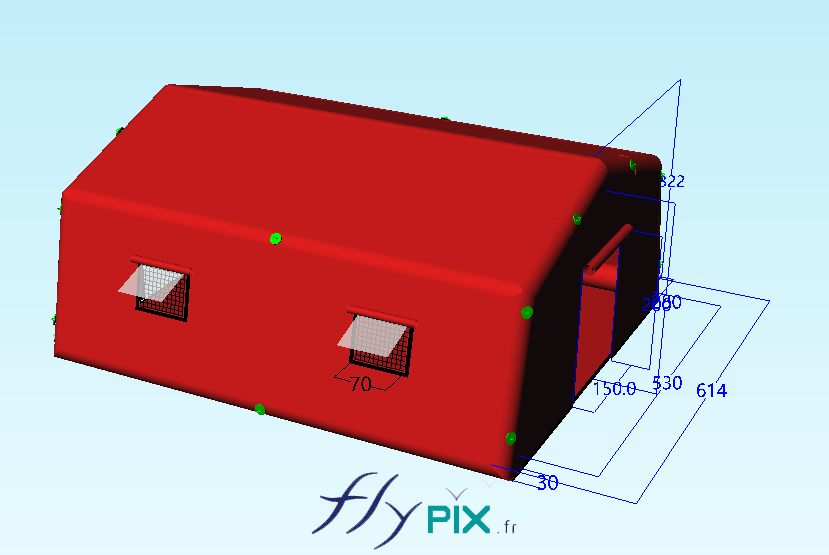

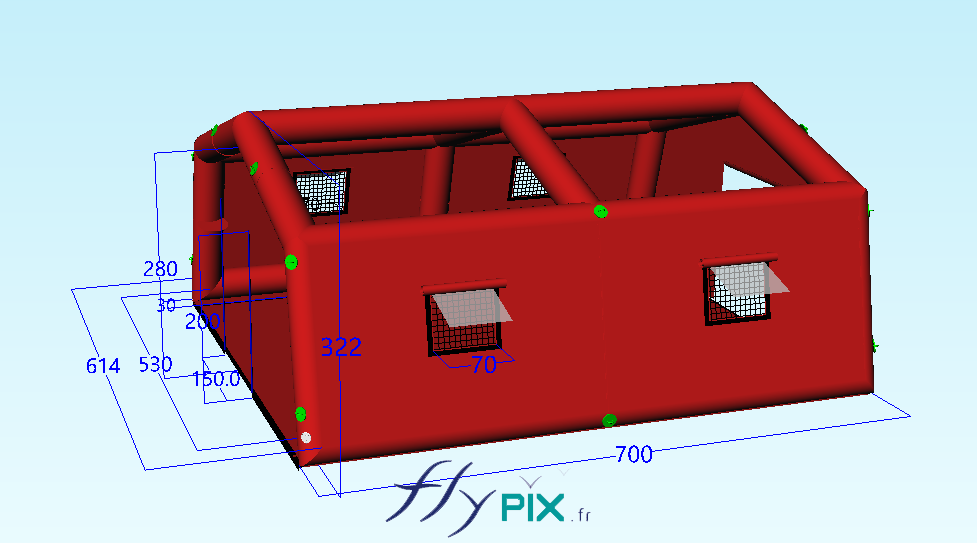

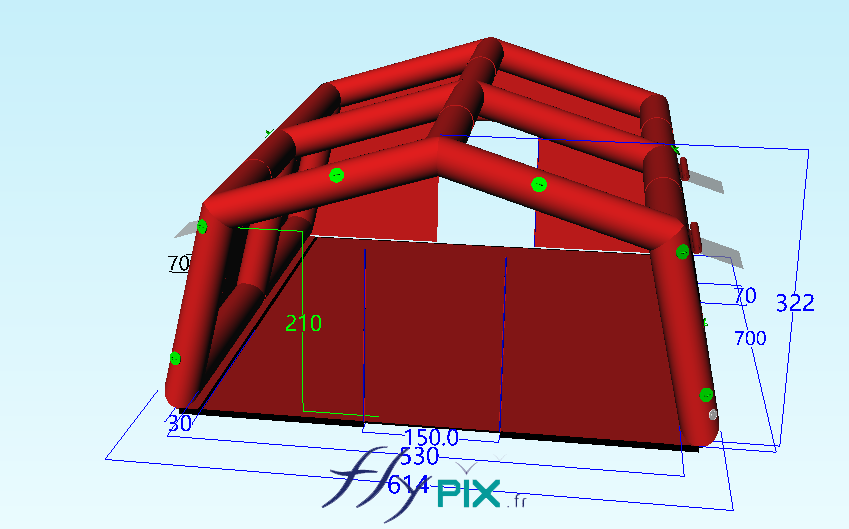

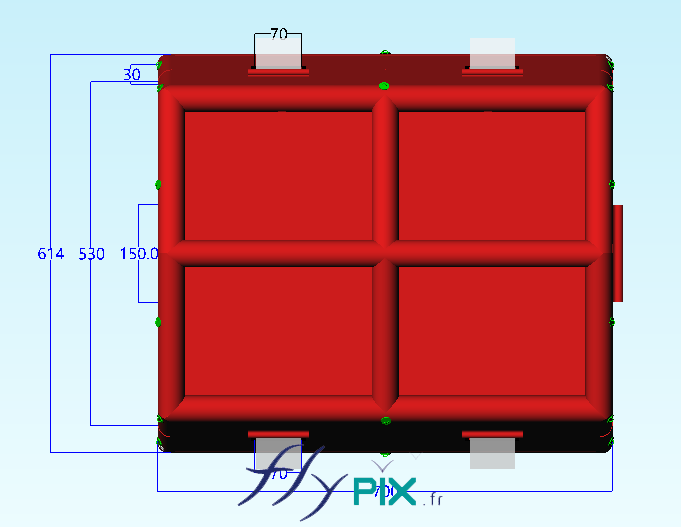

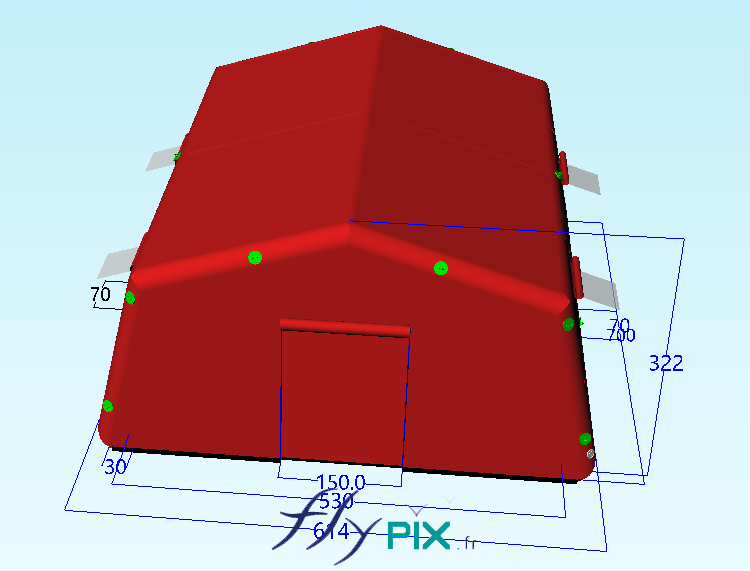

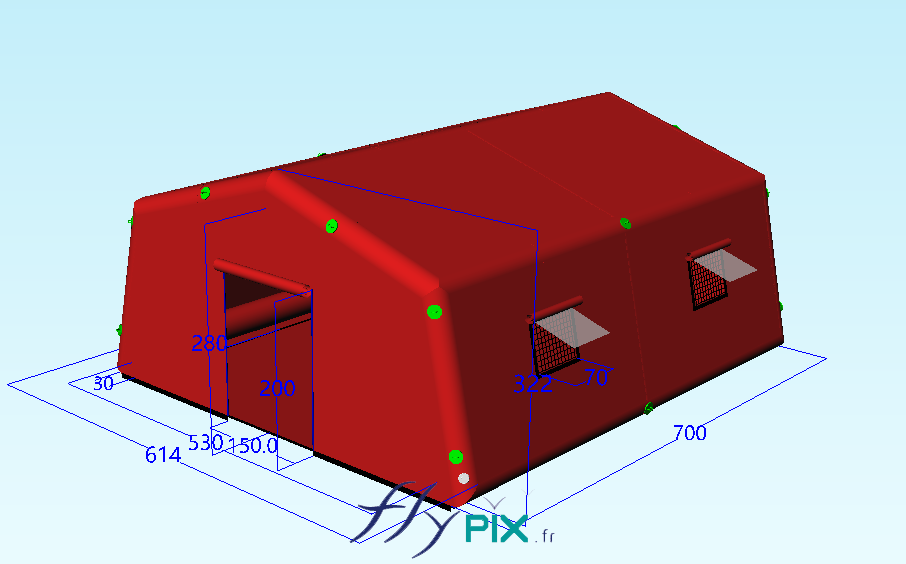

Une vue de modélisation en 3D qui présente un abri gonflable poste médical avancé de dimensions L = 7 m x l = 5.3 m, S = 37 m2, air captif, en enveloppe PVC 0.6 mm simple peau. Cette structure gonflable de surface S = 37.1 m2, sans aucun éléments métalliques, est gonflée d’un seul tenant, grâce à une pompe électrique. L’abri de premiers secours est doté de 4 fenêtres et d’une grande porte d’accès principale. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.La tente gonflable PMA (poste médical avancé) est présentée dans cette image en modélisation 3D, dont le concept a été validé par le commanditaire polonais. Cet abri gonflable, une fois plié et rangé dans un sac, prend très peu de place et peu être déployé très rapidement sur le terrain. C’est une structure gonflable air captif, c’est à dire qu’elle est gonflée à l’air avc une pompe électrique. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Une autre vue en 3D de la tente gonflable de premiers soins, de dimensions L = 7 m x l = 5.3 m, S = 37 m2 et de durface S = 37.1 m2, fabriquée sur mesure par nos soins dans nos ateliers en France. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette vue de modélisation en 3D montre l’armature, l’ossature, c’est à dire le squelette de l’abri gonflable PMA, avec les boudins d’ossatures bien visibles. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette vue de modélisation en 3D montre l’armature, l’ossature, c’est à dire le squelette de la tente gonflable de premiers secours, avec les boudins d’ossatures bien visibles. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette vue de modélisation en 3D montre l’armature, l’ossature, c’est à dire le squelette de la tente gonflable de premiers soins, avec les boudins d’ossatures bien visibles.- Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette sur vue en 3D, nous observons la tente gonflable PMA vue de dessus, avec les boudins d’ossatures. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.
Résultats, photos des détails et des finitions :

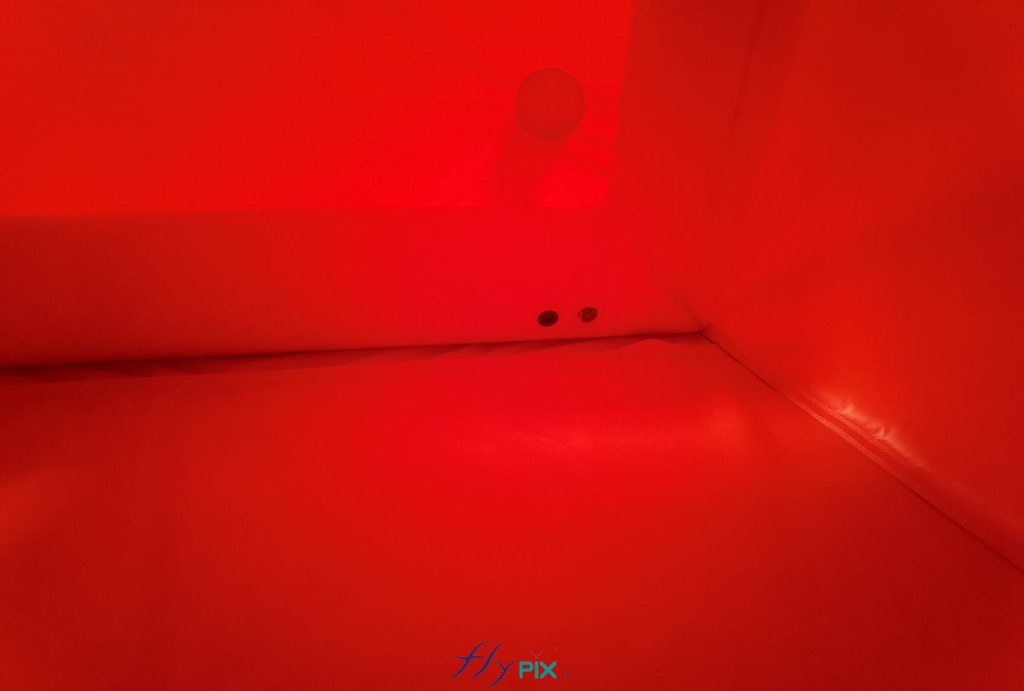

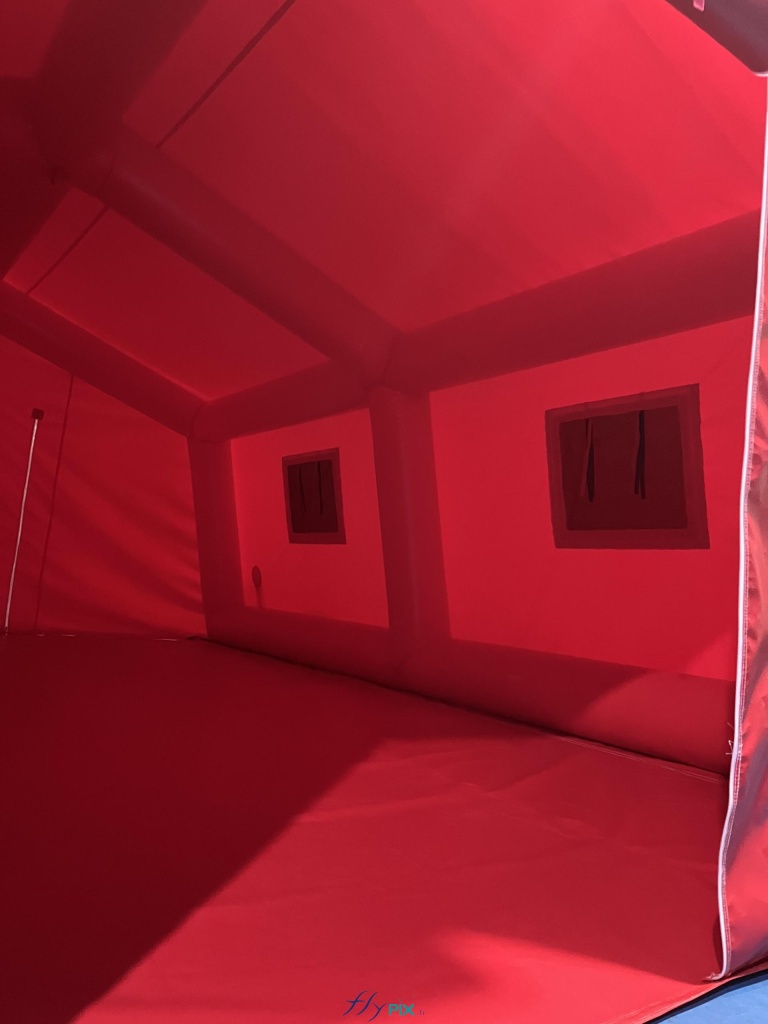

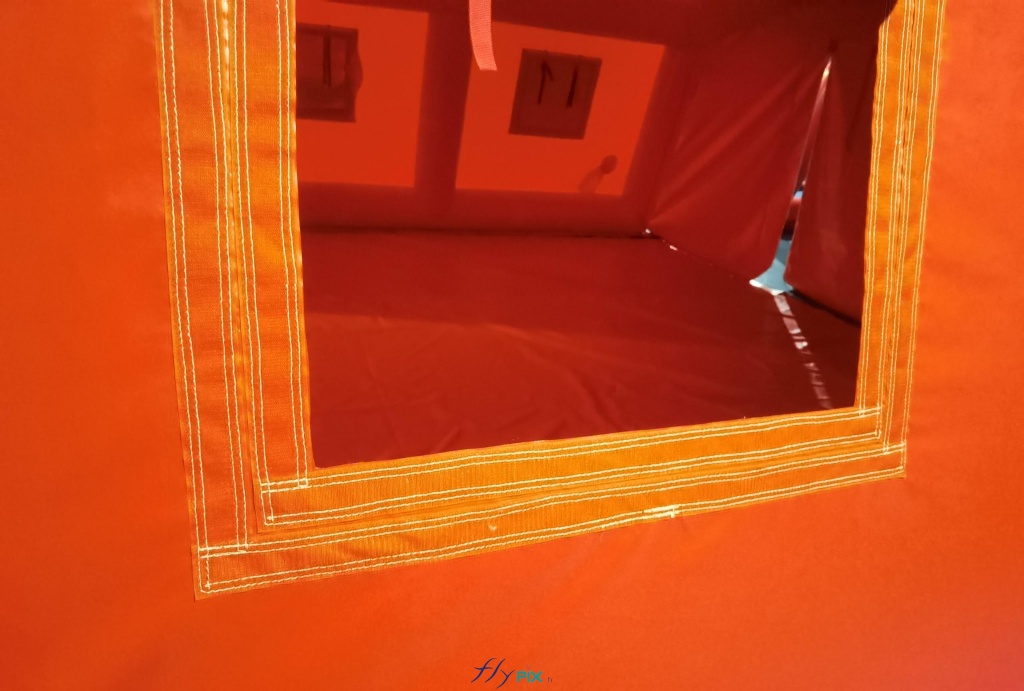

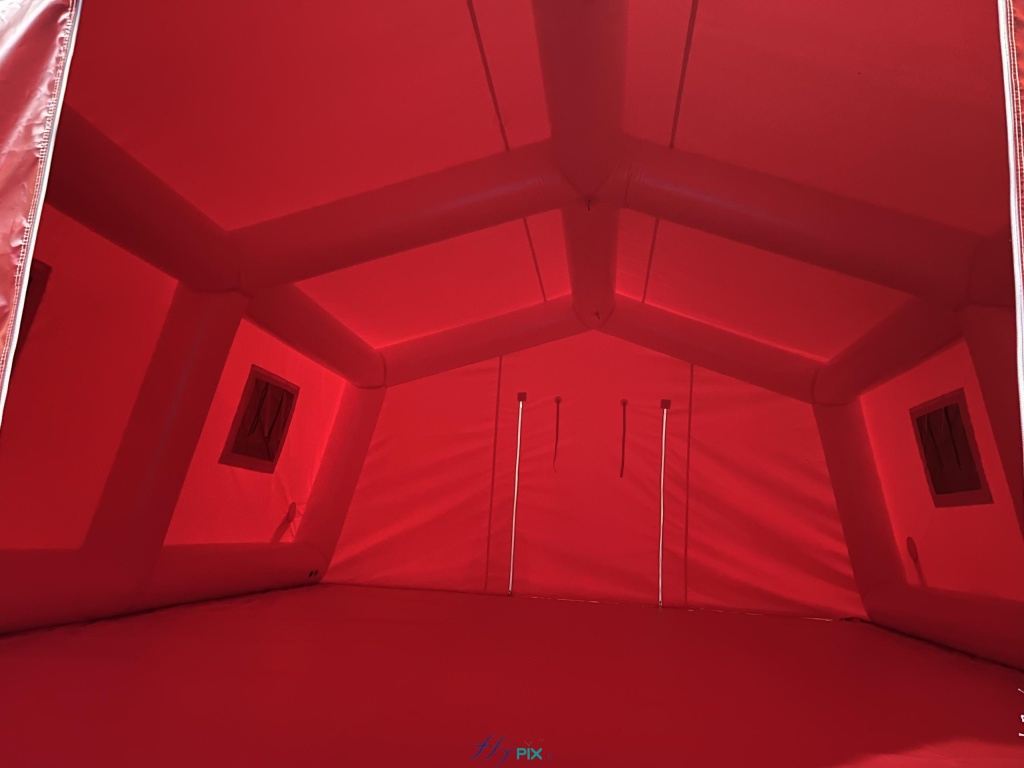

Cette photo montre une vue intérieure de la tente gonflable médicale, avec la bâche au sol, les fenêtres latérales et la porte d’accès principale. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette image montre une vue intérieure de la tente gonflable de premiers secours, avec a bâche au sol, les boudins d’ossatures et les fenêtres latérales. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Une photo qui montre une fenêtre de la tente gonflable de premiers secours, avec volet, fenêtre et moustiquaire. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite. Une photo qui montre une fenêtre de la tente gonflable de premiers secours, avec volet, fenêtre et moustiquaire. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette photo montre la porte d’accès principale de l’abri gonflable PMA, avec la bâche au sol. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Une vue prise depuis l’intérieur de l’abri gonflable PMA, avec la bâche au sol. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Une photo qui montre une fenêtre de la tente gonflable de premiers secours, avec volet, fenêtre et moustiquaire. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.
15 tentes gonflables de premiers secours, dimensions L = 5.2 m x l = 5.2 m, S = 27 m2, air captif, enveloppe PVC 0.6 mm simple peau, jointures soudées, bâche au sol amovible
BAT, bon à tirer, modélisations en 3D validées par le commanditaire :

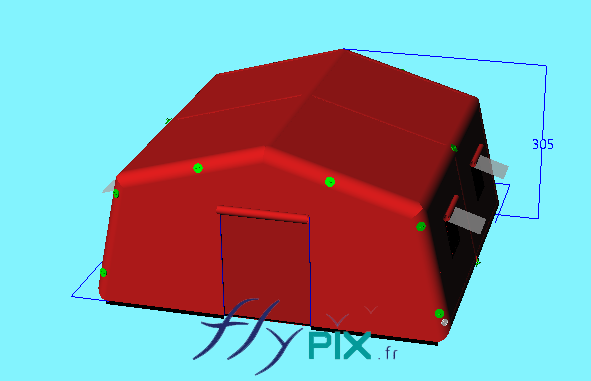

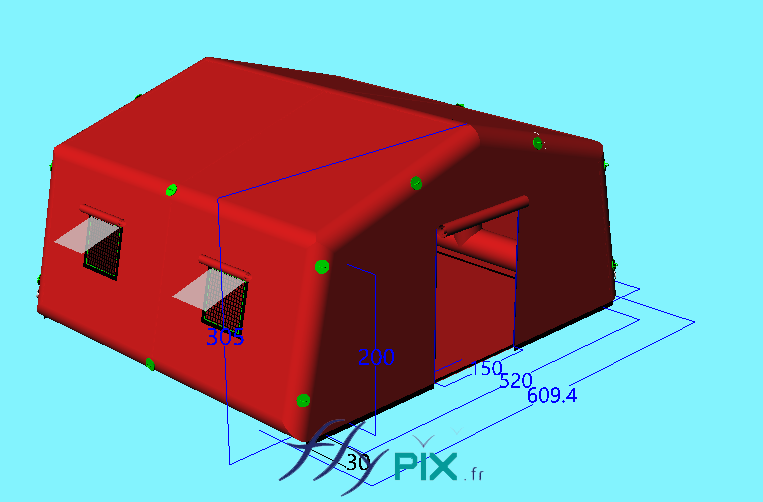

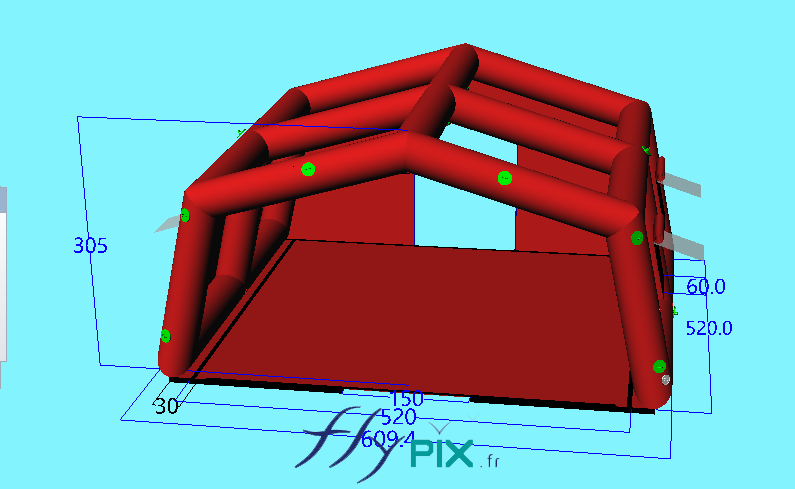

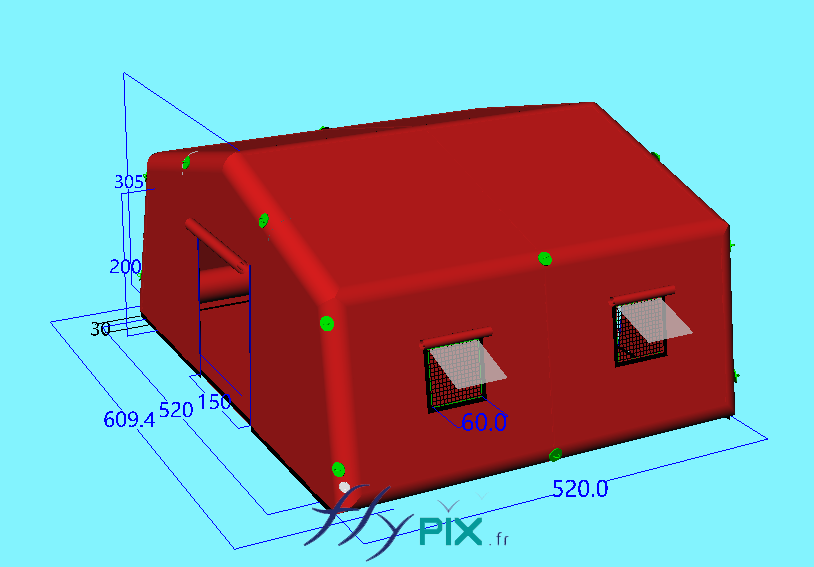

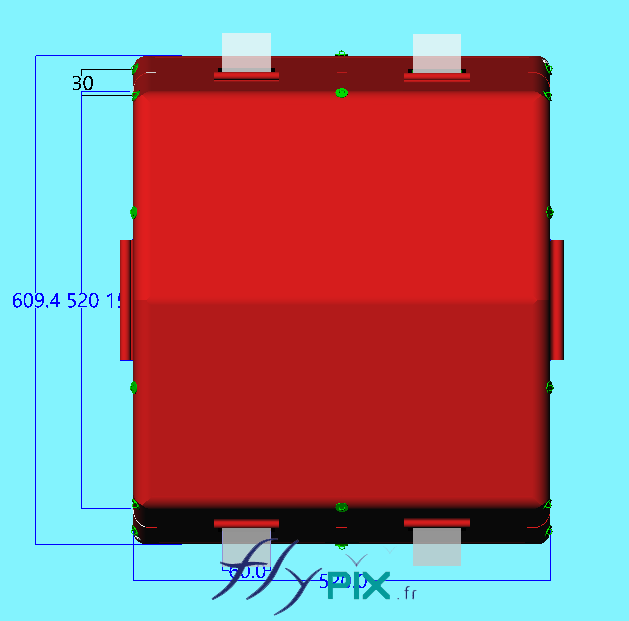

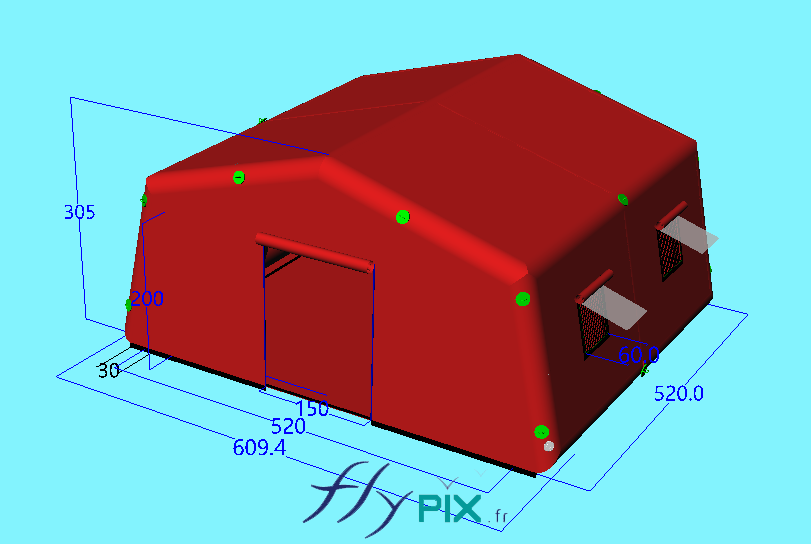

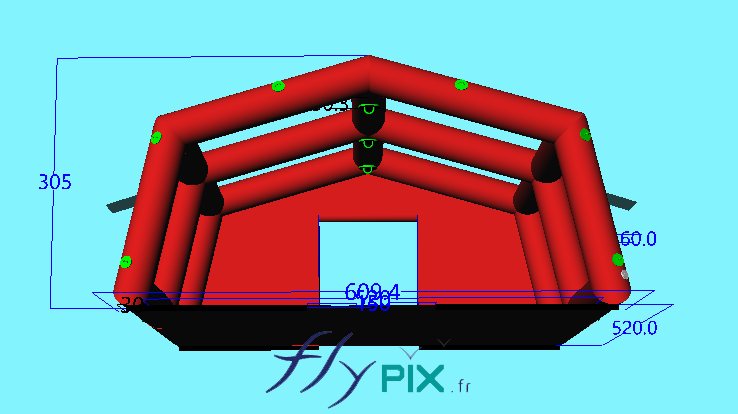

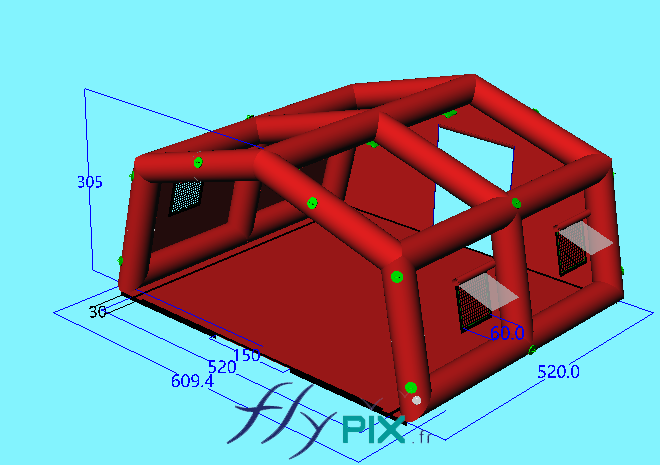

Une vue de modélisation en 3D qui présente un abri gonflable poste médical avancé de dimensions L = 5.2 m x l = 5.2 m, S = 27 m2, air captif, en enveloppe PVC 0.6 mm simple peau. Cette structure gonflable de surface S = 27 m2, sans aucun éléments métalliques, est gonflée d’un seul tenant, grâce à une pompe électrique. L’abri de premiers secours est doté de 4 fenêtres et d’une grande porte d’accès principale, une bâche au sol. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Une autre vue en 3D de la tente gonflable de premiers soins, de dimensions L = 5.2 m x l = 5.2 m, S = 37 m2 et de durface S = 27 m2, fabriquée sur mesure par nos soins dans nos ateliers en France. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite. Une vue de modélisation en 3D qui présente un abri gonflable poste médical avancé de dimensions L = 5.2 m x l = 5.2 m, S = 27 m2, air captif, en enveloppe PVC 0.6 mm simple peau. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Une vue de modélisation en 3D qui présente un abri gonflable poste médical avancé de dimensions L = 5.2 m x l = 5.2 m, S = 27 m2, air captif, en enveloppe PVC 0.6 mm simple peau. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette vue de modélisation en 3D montre l’armature, l’ossature, c’est à dire le squelette de l’abri gonflable PMA, avec les boudins d’ossatures bien visibles. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.Cette vue de modélisation en 3D montre l’armature, l’ossature, c’est à dire le squelette de l’abri gonflable PMA, avec les boudins d’ossatures bien visibles. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite. Cette vue de modélisation en 3D montre l’armature, l’ossature, c’est à dire le squelette de l’abri gonflable PMA, avec les boudins d’ossatures bien visibles. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite. Une vue de dessus, avec la toiture de la tente gonflable PMA. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.
Expédition des 25 tentes gonflables PMA (Postes Médicaux Avancés), hôpitaux de campagne vers la Pologne

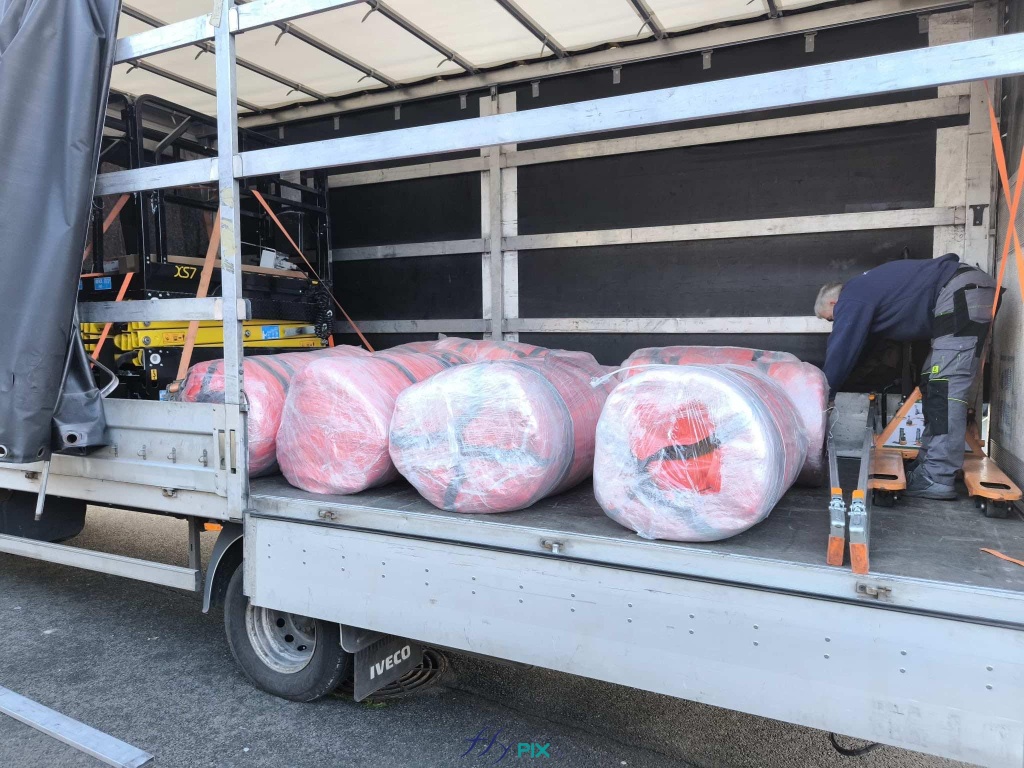

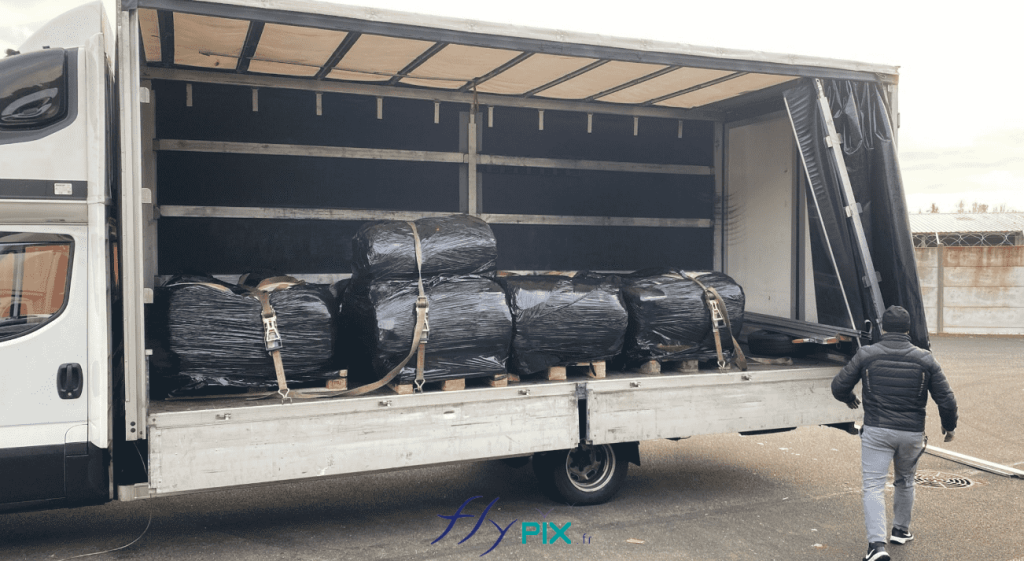

Chargement d’un premier lot de tentes gonflables de premiers secours dans le camion, pour être expédié vers la Pologne. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite. Chargement d’un second lot de tentes gonflables de premiers secours dans le camion, pour être expédié vers la Pologne. – Copyright Vivien LAÏLLE/FlyPix, droits réservés, reproduction interdite.
Nous livrons des abris et tentes gonflables de chantiers industriels et BTP dans les territoires suivants :
Livraison possible dans le monde entier, sur demande.
Pourquoi nous ne proposons pas de toile OXFORD pour nos abris ?
Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.
