Face aux exigences d’atténuation sonore du chantier du Grand Paris Express en bord de Seine à Meudon, le déploiement d’écrans acoustiques gonflables de haute technicité offre une solution d’isolation dynamique et modulaire.
Conçus sur mesure pour faire écran directement à la source des nuisances, ces dispositifs monumentaux de 6 mètres de hauteur allient performance d’atténuation physique et vélocité logistique exceptionnelle.
Ils redéfinissent les standards de la gestion environnementale des infrastructures de transport en milieu urbain dense.
La modernisation ferroviaire et l’extension des réseaux de transport de la métropole francilienne, matérialisées par le projet titanesque du Grand Paris Express, confrontent les ingénieurs et les exploitants à un défi dual de grande envergure : maintenir une cadence de production industrielle soutenue tout en garantissant la tranquillité des riverains et la préservation de l’écosystème urbain périphérique.
Nous fournissons :
- 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…
Sur le site stratégique de Meudon, installé à proximité immédiate des berges de la Seine, les travaux d’infrastructure se caractérisent par une linéarité évolutive et une production continue de bruits d’impact, de perforation et de manutention.
Afin de concilier la progression rapide de ce chantier d’envergure nationale et les seuils réglementaires stricts de tolérance acoustique, une rupture technologique s’est avérée indispensable.
L’adoption de parois d’isolation phonique gonflables de dimensions industrielles répond précisément à cette problématique en substituant aux infrastructures de blindage lourdes et statiques une solution mobile, réutilisable et dotée d’un pouvoir d’atténuation d’une efficacité absolue.
La physique du bruit sur les chantiers urbains et les impératifs d’atténuation
Concepts d’atténuation et dynamique de la propagation des ondes sonores
La propagation des ondes acoustiques en milieu extérieur obéit aux lois de la divergence géométrique et de l’interaction avec les obstacles topographiques.
Sur un chantier de génie civil tel que celui du Grand Paris Express à Meudon, les sources de pollution sonore émettent des pressions acoustiques complexes associant des basses fréquences issues des motorisations thermiques lourdes et des hautes fréquences issues des chocs mécaniques.
L’atténuation naturelle d’une onde sonore sphérique est régie par la relation fondamentale de décroissance où la pression diminue en fonction de l’éloignement de la source.
Cependant, en zone urbaine dense ou encaissée, les phénomènes de réverbération sur les façades de bâtiments ou sur la surface réfléchissante de la Seine amplifient la dispersion et compliquent la modélisation des nuisances.
L’introduction d’un écran acoustique dense modifie la trajectoire des ondes en créant une zone d’ombre acoustique.
L’efficacité géométrique de cette zone dépend de la différence de marche entre le trajet direct de l’onde et le trajet contournant l’obstacle, formalisée par le nombre de Fresnel.
Plus l’obstacle est haut et positionné judicieusement, plus la performance d’atténuation globale mesurée en décibels est élevée.
Pourquoi traiter le bruit à la source est une nécessité industrielle absolue
En ingénierie de l’environnement, un principe fondamental prévaut : il est exponentiellement plus aisé et efficace de capter, dissiper et bloquer le bruit immédiatement à son point d’émission originel plutôt que d’essayer de traiter ses effets une fois que les flux d’ondes se sont dispersés, diffractés et propagés dans l’atmosphère environnante.
Lorsque le son s’éloigne de sa source, il interagit avec les flux thermiques, les gradients de vent et les structures architecturales, rendant toute isolation globale ultérieure illusoire ou excessivement coûteuse.
En installant un dispositif de protection phonique à proximité immédiate des machines de forage, des excavatrices ou des zones de chargement, on intercepte l’énergie cinétique de l’onde acoustique à son paroxysme.
L’enveloppement de la source permet de réduire drastiquement la puissance acoustique globale rayonnée vers l’extérieur.
Cette approche préventive et de proximité garantit que les zones résidentielles adjacentes et les espaces publics préservés ne reçoivent qu’une fraction résiduelle d’énergie sonore, parfaitement conforme aux chartes environnementales rigoureuses imposées par les autorités de régulation du Grand Paris.

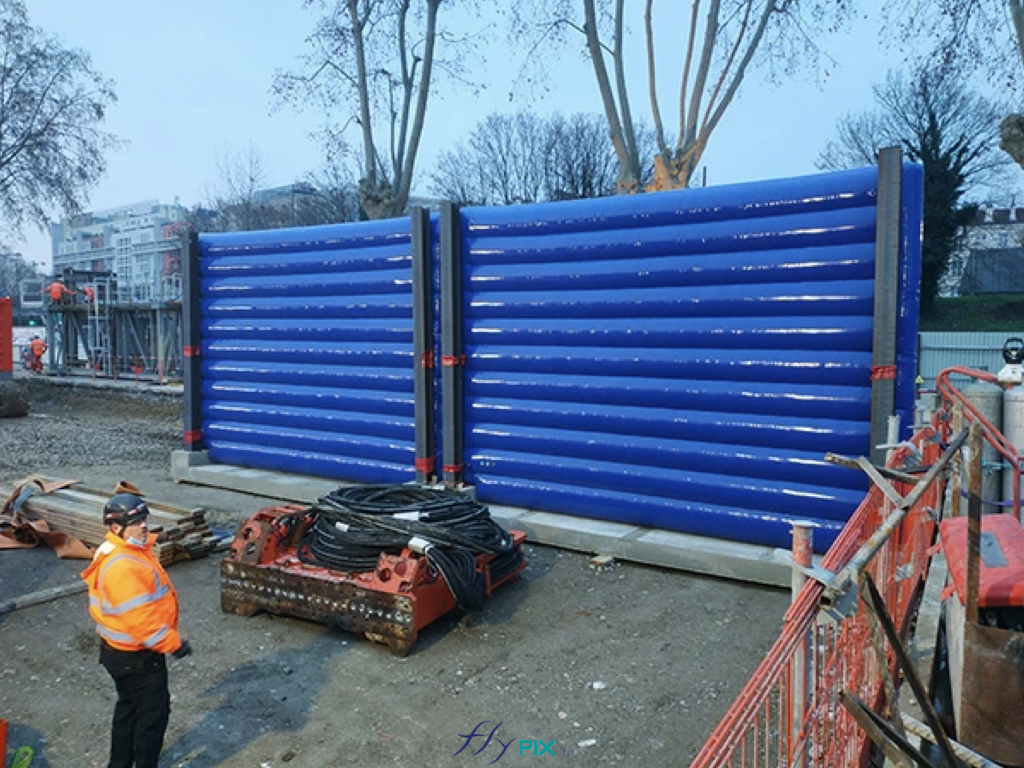

L’ingénierie des structures gonflables à haute performance acoustique
Caractéristiques dimensionnelles et avancées de l’ingénierie textile
Les dispositifs mis en œuvre sur le site de Meudon se distinguent par leur gigantisme et leur intégrité structurelle.
Chaque module d’insonorisation est constitué d’un seul bloc monolithique affichant des dimensions standardisées de 6 mètres de hauteur verticale par 10 mètres de longueur horizontale.
Cette surface d’interception de 60 mètres carrés par unité permet d’ériger de véritables remparts étanches contre le bruit.
L’ingénierie de ces parois repose sur l’assemblage de textiles techniques composites multicouches de très haute résistance, assemblés par soudure haute fréquence pour garantir une étanchéité parfaite à l’air sous pression constante.
L’enveloppe externe est traitée contre les agressions climatiques majeures : rayonnements ultraviolets intenses, variations thermiques saisonnières, projections d’hydrocarbures et abrasions mécaniques inhérentes aux activités de manutention lourde.
La structure interne, quant à elle, utilise des réseaux de cloisons de distribution d’air permettant de maintenir une géométrie parfaitement plane et rigide, capable de résister aux charges aérodynamiques et aux poussées dues au vent en bord de Seine sans déformation notable ni perte de verticalité.
L’importance critique de l’épaisseur de 60 cm dans la courbe d’atténuation
La performance intrinsèque d’affaiblissement acoustique d’un écran gonflable réside principalement dans sa configuration tridimensionnelle, et plus spécifiquement dans son épaisseur nominale de 60 centimètres.
Contrairement aux membranes minces qui vibrent sous l’action des ondes et transmettent une partie de l’énergie par rayonnement secondaire, cette épaisseur de 60 cm crée une cavité amortissante complexe associant l’élasticité de l’air comprimé et les propriétés absorbantes des parois internes de la structure.
Cette configuration correspond idéalement à la courbe d’atténuation fréquentielle requise et calculée par les ingénieurs acousticiens pour ce chantier spécifique.
Elle permet de briser efficacement le front d’onde des fréquences graves et médiums (notamment entre 125 Hz et 1000 Hz), qui s’avèrent être les plus difficiles à stopper et les plus pénibles pour l’oreille humaine.
L’onde sonore incidente subit de multiples réflexions internes et une absorption visqueuse au sein de la masse d’air confinée, transformant l’énergie acoustique indésirable en énergie thermique infime, ce qui garantit un affaiblissement décibel optimal et mesurable sur le terrain.
Mobilité opérationnelle et logistique des déplacements d’écrans

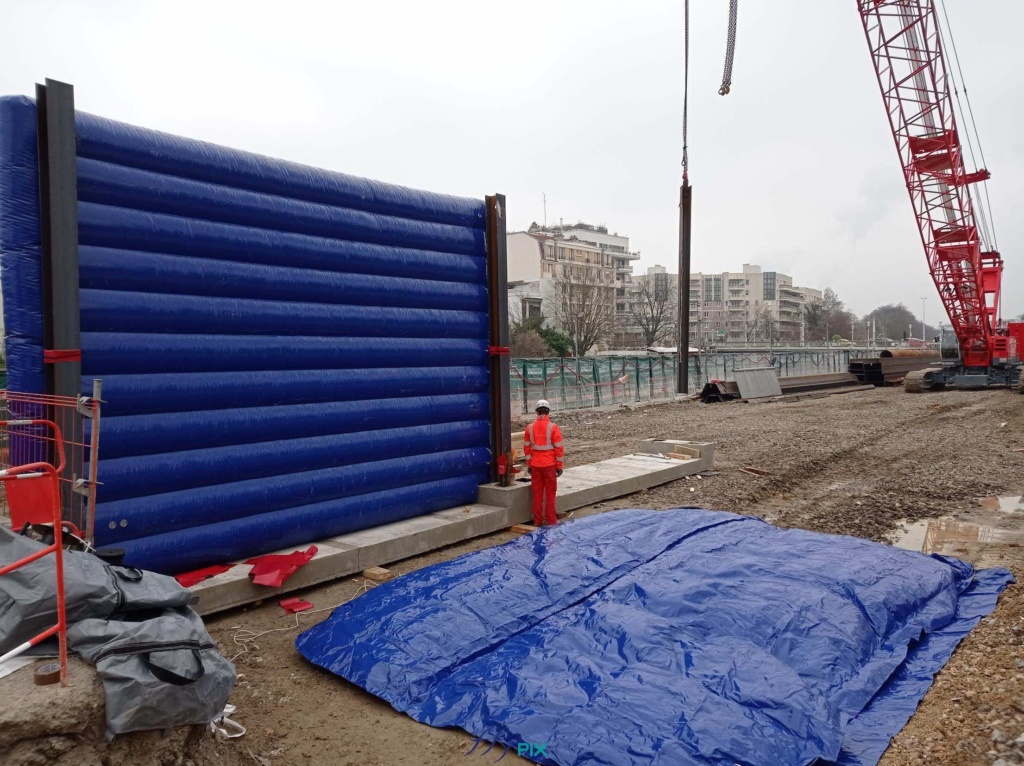

Le système d’ancrage par socle en béton et pieux verticaux pour le haubanage
La viabilité opérationnelle d’une structure gonflable de 6 mètres de hauteur soumise aux flux de vent des berges fluviales dépend entièrement de l’ingéniosité de son interface au sol.

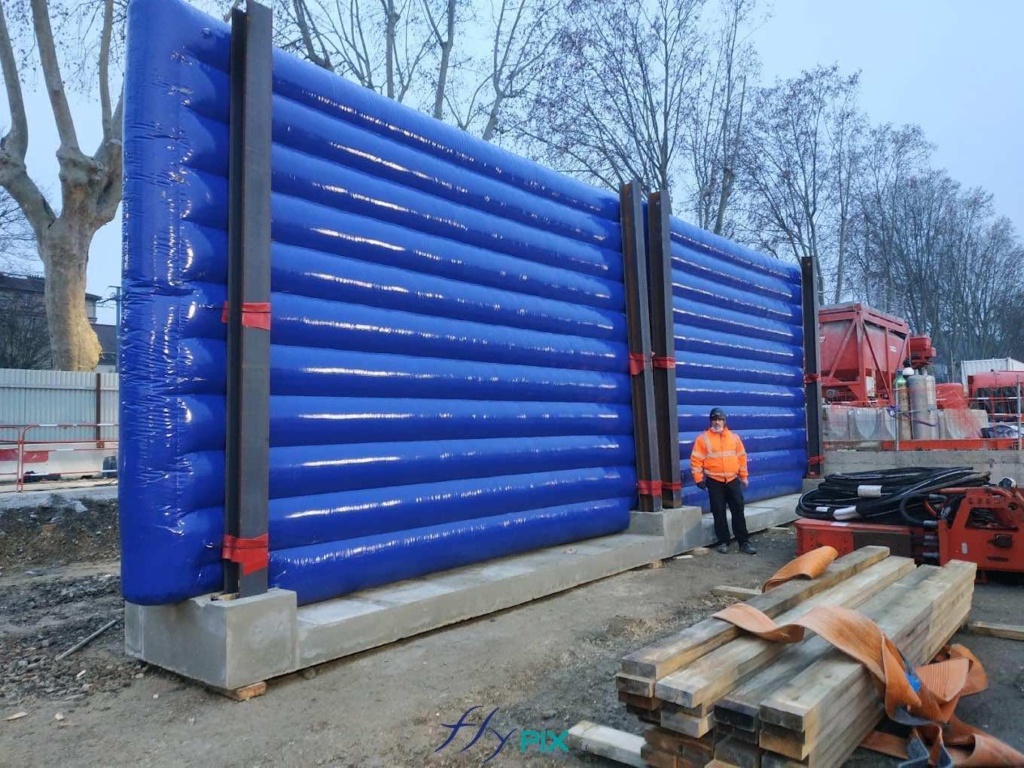

Le système d’ancrage développé pour le chantier de Meudon repose sur l’association d’un socle ou plot en béton lourd préfabriqué et de pieux verticaux rigides intégrés.
La structure gonflable vient s’ajuster parfaitement sur ces guides mécaniques, assurant un alignement géométrique irréprochable.
Le fait de positionner la base de l’écran acoustique directement sur ce plot en béton massif remplit une fonction mécanique fondamentale : cela déplace le centre de gravité global de l’installation au plus près du sol.
Cet abaissement du centre de masse compense le moment de renversement généré par la prise au vent de la bâche gonflable supérieure.
De plus, des systèmes de haubanage technique viennent se fixer sur les pieux verticaux, répartissant de manière homogène les tensions structurelles et garantissant une stabilité statique et dynamique absolue, quelles que soient les conditions météorologiques ou les vibrations du sol causées par les engins de chantier.
Manutention par grue et cinématique de déplacement ultra-rapide
La spécificité du chantier du Grand Paris Express à Meudon réside dans sa nature mobile et son évolution spatiale constante le long de la Seine.
Les zones d’émission de bruit se déplacent de manière très rapide et régulière au fur et à mesure de l’avancement des équipes de travaux.
Il était donc impensable de déployer des solutions de blindage acoustique fixes ou fastidieuses à démonter.
Le concept d’écran gonflable sur socle béton résout cette équation opérationnelle complexe grâce à des anneaux de levage structurels intégrés directement dans le socle de base.
Lorsqu’une phase de travail se termine et que la source de bruit se déplace, une grue de chantier classique vient s’élinguer sur le module.
L’ensemble composé du plot en béton, des pieux de guidage et du mur gonflable sous pression est soulevé d’un seul tenant, sans nécessiter de dégonflage préalable ni d’opérations de démontage fastidieuses.
Le module est ainsi transféré et repositionné instantanément quelques mètres plus loin, recréant immédiatement la barrière d’isolation phonique.
Cette vélocité logistique minimise les temps morts et garantit une protection continue sans impacter négativement les plannings d’exécution des travaux de génie civil.
Optimisation de la continuité acoustique et intégration visuelle

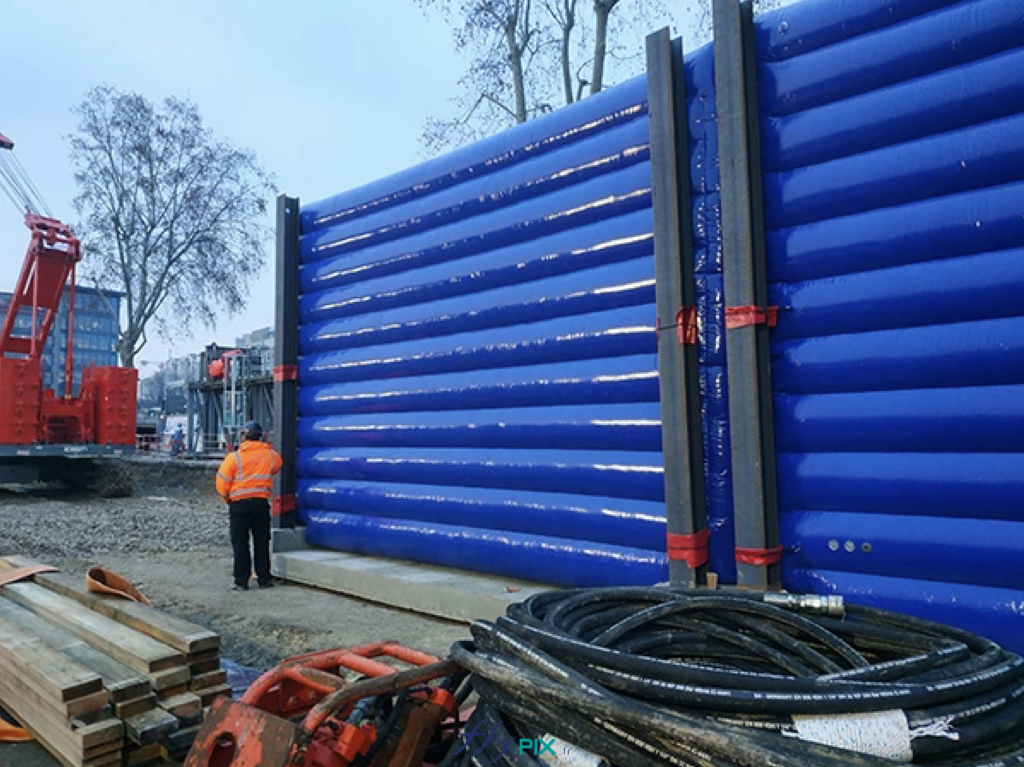

Suppression des ponts phoniques grâce aux modules monoblocs de 10 mètres
En isolation phonique, la moindre discontinuité physique, fissure ou interstice au sein d’une cloison se comporte comme un véritable canal de fuite à travers lequel l’énergie sonore s’engouffre préférentiellement, ruinant ainsi l’efficacité globale de la structure.
Ce phénomène, connu sous le nom de pont phonique, est l’un des inconvénients majeurs des systèmes d’écrans traditionnels composés de l’assemblage de multiples petits panneaux.
Pour éliminer radicalement ce risque, les ingénieurs ont opté pour de grands modules de 10 mètres de longueur linéaire fabriqués d’un seul bloc homogène.
Cette conception monobloc supprime de facto les raccordements intermédiaires et garantit une étanchéité massique constante sur toute la longueur de l’élément.
La jonction entre les différents modules de 10 mètres se fait via des systèmes de recouvrement et de scellage acoustique étanches, ce qui permit d’édifier des linéaires de protection de plusieurs dizaines de mètres sans aucune rupture d’atténuation.
L’intégrité de la barrière phonique est ainsi préservée sur l’ensemble du périmètre d’isolement, assurant une performance optimale constante au bénéfice de l’environnement urbain environnant.
Masquage esthétique, communication de chantier et personnalisation sur mesure
Au-delà de leurs performances physiques exceptionnelles en matière de réduction du bruit, ces structures gonflables géantes remplissent une fonction secondaire essentielle de nature visuelle et esthétique.
En s’élevant à 6 mètres de haut, elles forment un écran visuel opaque total qui soustrait le chaos visuel légitime du chantier aux yeux des riverains, des piétons et des usagers des axes routiers et cyclables longeant la Seine.
Ce masquage contribue grandement à diminuer la perception psychologique de la nuisance liée aux travaux.
De plus, la surface textile de ces murs offre une opportunité de communication et d’intégration paysagère remarquable.
Les techniques d’impression numérique grand format permettent de personnaliser entièrement chaque écran.
Selon les zones et les besoins spécifiques, il est possible d’imprimer des messages d’information clairs explicitant la nature des travaux et valorisant la démarche écoresponsable du maître d’ouvrage.
Alternativement, l’impression de motifs graphiques texturés, de paysages ou d’éléments végétaux permet au mur gonflable de se fondre harmonieusement dans le décor des berges de Seine.
Chaque mur étant réalisé entièrement sur mesure, il s’adapte précisément aux contraintes topographiques, visuelles et techniques de chaque portion du tracé.
Durabilité, réutilisabilité et supériorité face aux bâches classiques
Cycle de vie de l’infrastructure gonflable et retour sur investissement
L’investissement consenti pour le déploiement de ces dispositifs d’insonorisation sur mesure s’inscrit dans une logique de durabilité et de haute rentabilité à long terme.
Malgré leur taille généreuse et leur aspect imposant, la flexibilité intrinsèque de la technologie gonflable facilite grandement les phases de fin de chantier.
Une fois la mission d’isolation accomplie sur le site de Meudon, les structures peuvent être intégralement dégonflées, repliées de manière compacte et stockées avec un encombrement minimal, réduisant ainsi drastiquement les coûts de transport logistique vers de futurs sites d’exploitation.
La robustesse des matériaux sélectionnés confère à ces écrans une longévité exceptionnelle.
Ainsi, ces structures ont déjà été réutilisées avec succès par le client sur d’autres chantiers ultérieurs du réseau francilien, amortissant rapidement le coût initial de conception.
Cette réutilisabilité systématique s’inscrit parfaitement dans l’économie circulaire et les démarches de développement durable prônées par les grands projets d’infrastructure modernes, évitant la production de déchets de chantier massifs liés aux protections à usage unique.
Analyse comparative : pourquoi les bâches acoustiques traditionnelles échouent
Il est techniquement et rigoureusement impossible d’atteindre le même niveau d’atténuation des nuisances sonores avec des solutions rudimentaires basées sur de simples bâches acoustiques souples traditionnelles suspendues à des barrières de chantier légères.
Les bâches classiques souffrent de faiblesses structurelles rédhibitoires : leur faible masse surfacique limite considérablement leur pouvoir d’isolement, tandis que leur souplesse excessive provoque des phénomènes de battement au vent qui génèrent eux-mêmes des bruits parasites indésirables.
De plus, l’installation de bâches souples engendre systématiquement une multitude d’espaces vides à leur base et entre les fixations, créant des fuites acoustiques massives qui annulent l’effet de barrière.
Face à ces dispositifs précaires, le mur gonflable de 60 cm d’épaisseur sur socle béton oppose une inertie physique, une étanchéité à l’air et une continuité de surface sans équivalent.
La supériorité technique de la structure gonflable sur mesure se traduit par des gains d’atténuation en décibels considérables, transformant les chantiers urbains complexes en opérations acceptables et maîtrisées pour la collectivité.
Pour conclure…
L’implémentation des murs acoustiques gonflables mobiles sur le chantier du Grand Paris Express à Meudon démontre avec éclat que la performance industrielle peut s’harmoniser durablement avec le respect environnemental de l’espace urbain.
Par leur capacité à être déplacés instantanément par grutage, leur épaisseur optimisée de 60 centimètres éliminant le bruit directement à sa source, et leur double fonction d’intégration visuelle et informative, ces barrières sur mesure établissent une nouvelle référence technique majeure.
Elles prouvent que l’innovation dans le domaine de l’ingénierie textile et de la mécanique des fluides apporte des réponses concrètes, agiles et pérennes aux défis complexes de la construction des métropoles de demain.
