Thales : une tente air captif chambre noire, enveloppe PVC 0.6 mm

Pour la société Thales, nous avons fabriqué un ensemble de 2 structures gonflables, pour en faire des tentes gonflables, chambre noire étanche à la lumière. Ces abris gonflables sont entièrement en enveloppe PVC 0.6 mm simple peau, de couleur noire.

Nous fournissons :

  • Thales, OBG Lux, EDF, Chantiers Modernes, Colas Rail, Sefrim Environnement, Groupe Bollore, Croix Rouge Française, Samu, Smur, Sdis, Protection Civile, Armée Française, Marine Nationale, Croissant Rouge, Gendarmerie Nationale, Sol Environnement, Fayat, Razel-Bec, Bouygues Bâtiment, Airbus, Cnes, Cnrs, Noé Jacquier, Sncf, Alstom, Ratp, Sade, NJ Décobéton, 3 Descendeurs, Marti Group, Nouvetra, Flexi France, Technip, Andra, Eads, Nexter, Aéroport de Paris…

Ci-dessus : un BAT (bon à tirer), avec des modélisations en 3D, présentant le concept de 2 tentes gonflables associées ensemble, et validé par les responsables du projet de la société Thales. Ce sont 2 abris gonflables sont air captif, c'est-à-dire gonflés avec une pompe électrique et reliés à un régulateur de pression qui gère automatiquement la pression de l'air à l'intérieur des boudins d'ossatures. Le premier abri est en forme de parallélépipède et l second en forme de maisons ; ils seront utilisés en environnement intérieur comme chambre noire étanche à la lumière, pour s'isoler de la lumière extérieure.
Ci-dessus : un BAT (bon à tirer), avec des modélisations en 3D, présentant le concept de 2 tentes gonflables associées ensemble, et validé par les responsables du projet de la société Thales. Ce sont 2 abris gonflables sont air captif, c’est-à-dire gonflés avec une pompe électrique et reliés à un régulateur de pression qui gère automatiquement la pression de l’air à l’intérieur des boudins d’ossatures. Le premier abri est en forme de parallélépipède et l second en forme de maisons ; ils seront utilisés en environnement intérieur comme chambre noire étanche à la lumière, pour s’isoler de la lumière extérieure.



Qté 1 module gonflable air captif H = 5 m x l = 6 m x L = 5 m + raccord, étanche à la lumière : CHAMBRE NOIRE

Caractéristiques :
  • 1 Tente gonflable, chambre noire, étanche à la lumière, pour utilisation en environnement intérieur uniquement, ne pas utiliser en environnement extérieur,
  • Forme : toiture 4 pans, pyramidale,
  • Structure gonflable air captif, gonflée avec une pompe électrique,
  • Valve anti-retour, valves de surpression,
  • Dimensions utiles intérieures : 1 module H = 5 m x l = 6 m x L = 5 m + raccord fixations velcro,
  • Matériaux : enveloppe PVC 0.6 mm, entièrement NOIRE, simple peau, étanche à la lumière, jointures soudées,
  • Bavette au sol NOIRE 50 cm tout autour de la tente,
  • 1 porte large pignon AMOVIBLE L = 3 x H = 2 m NOIRE + une bâche par-dessus NOIRE amovible pour limiter les fuites de lumière via la porte, bavette au sol au pied de porte,
  • Le mur du fond est fermé, mais amovible, pour se raccorder au second module,
  • Pompe électrique 220 V, normes CE, garantie 1 an,
  • 4 ventilateurs d’échappement d’air,
  • 4 manchons pour évacuer la chaleur,
  • 4 anneaux de levage externes aux 4 coins sur la partie haute de la structure,
  • 2 banderoles amovibles de flocage imprimé avec le logo THALES, fixations velcro, impression numérique couleur,
  • Sac de rangement,
  • Anneaux et œillets de fixations métalliques externes,
  • 1 Anneau fixation métallique interne pour le détecteur de fumée (non fourni),
  • Kit corde haubans,
  • Kit de réparation,
  • Norme anti-feu LNE France type M2,
  • BAT en studio graphique,
  • Garantie constructeur 1 an + SAV + Assistance téléphonique,
  • Fabrication sur mesure par nos soins, dans nos ateliers en France.

Qté 1 module de rallonge gonflable, air captif H = 5 m x l = 6 m x L = 2 m, étanche à la lumière : CHAMBRE NOIRE

Caractéristiques :
  • 1 Module de raccord gonflable, chambre noire, étanche à la lumière, pour une utilisation en environnement intérieur uniquement,
  • Conçu pour être raccordé au grand module gonflable,
  • Forme : parallélépipède/cubique,
  • Structure gonflable air captif, gonflée avec une pompe électrique,
  • Valve anti-retour, valves de surpression,
  • Dimensions utiles intérieures : 1 module H = 5 m x l = 6 m x L = 2 m,
  • Matériaux : enveloppe PVC 0.6 mm, entièrement NOIRE, simple peau, étanche à la lumière, jointures soudées,
  • Bavette au sol NOIRE 50 cm tout autour de la tente,
  • 1 porte large pignon AMOVIBLE L = 3 x H = 2 m NOIRE + une bâche par-dessus NOIRE amovible pour limiter les fuites de lumière via la porte, bavette au sol au pied de porte,
  • Anneaux et œillets de fixations métalliques externes,
  • Sans face arrière, le fond est ouvert,
  • Sans marquage,
  • Sac de rangement,
  • Kit corde haubans,
  • Kit de réparation,
  • Norme anti-feu LNE France type M2,
  • BAT en studio graphique,
  • Garantie constructeur 1 an + SAV + Assistance téléphonique,
  • Fabrication sur mesure par nos soins, dans nos ateliers en France.
Ci-dessous : différentes vues de modélisations en 3D, réalisées par notre bureau d’étude et d’ingénierie, dans le cadre de la conception des 2 abris gonflables industriels.



différentes vues de modélisations en 3D, réalisées par notre bureau d'étude et d'ingénierie, dans le cadre de la conception des 2 abris gonflables industriels.
différentes vues de modélisations en 3D, réalisées par notre bureau d’étude et d’ingénierie, dans le cadre de la conception des 2 abris gonflables industriels.



Sur cette représentation 3D, l’infographiste présente les différents boudins d’ossatures, étanches et air captif, en enveloppe PVC 0.6 mm simple peau.

Sur cette représentation 3D, l'infographiste présente les différents boudins d'ossatures, étanches et air captif, en enveloppe PVC 0.6 mm simple peau.
Sur cette représentation 3D, l’infographiste présente les différents boudins d’ossatures, étanches et air captif, en enveloppe PVC 0.6 mm simple peau.








Ceesar : tente gonflable air captif PVC simple peau, L = 2.5 x l = 2.5 x H = 2.5 m

Dans le cadre de la mise en place de campagnes de préventions et de pratiques pour la sécurité routière, la société CEESAR, basée à Nanterre, dans le département des Hauts-de-Seine en région Île-de-France, a demandé à FlyPix de fabriquer sur mesure une tente gonflable air captif de dimensions L = 2.5 m x l = 2.5 m x H = 2.5 m. Cet abri gonflable air captif est entièrement en enveloppe PVC 0.6 mm simple peau, gonflée à l’air avec une pompe électrique.

Nous fournissons :

  • Thales, OBG Lux, EDF, Chantiers Modernes, Colas Rail, Sefrim Environnement, Groupe Bollore, Croix Rouge Française, Samu, Smur, Sdis, Protection Civile, Armée Française, Marine Nationale, Croissant Rouge, Gendarmerie Nationale, Sol Environnement, Fayat, Razel-Bec, Bouygues Bâtiment, Airbus, Cnes, Cnrs, Noé Jacquier, Sncf, Alstom, Ratp, Sade, NJ Décobéton, 3 Descendeurs, Marti Group, Nouvetra, Flexi France, Technip, Andra, Eads, Nexter, Aéroport de Paris…

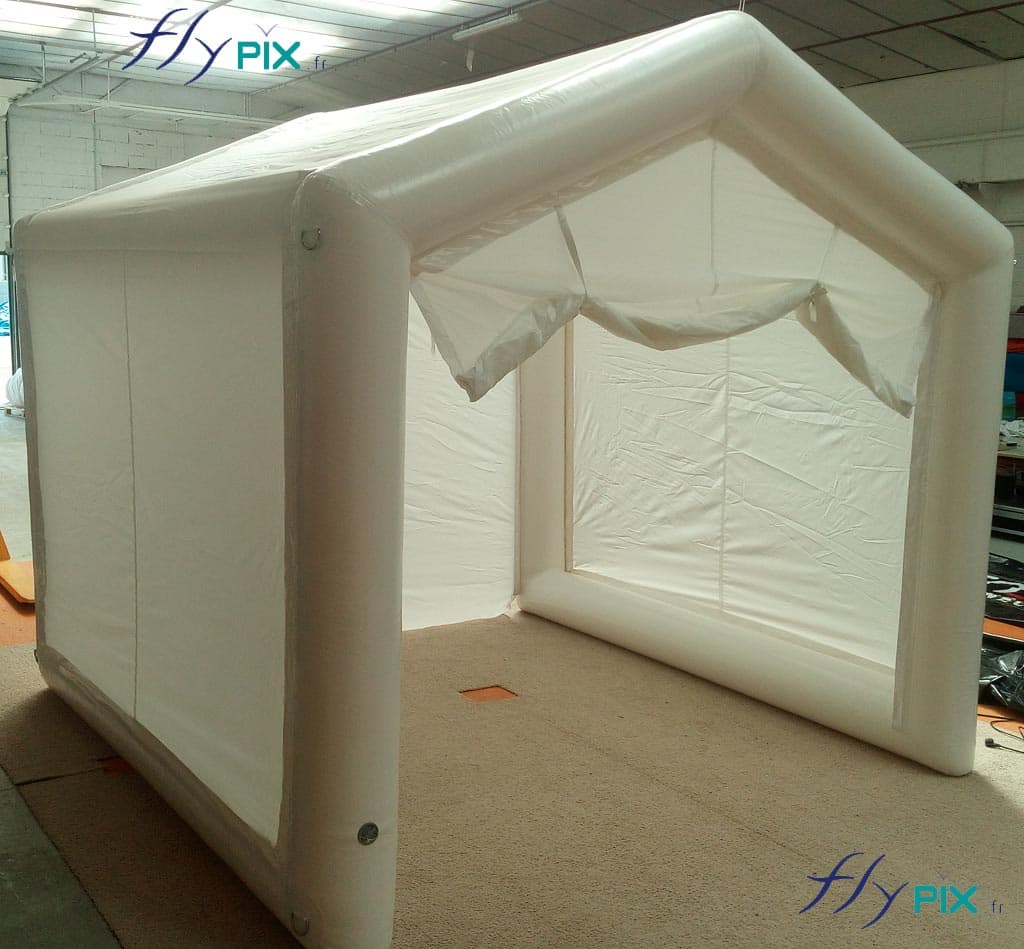

Une prise de vue photo générale dans l'atelier de production de la tente fabriquée sur mesure pour la société Ceesar. C'est un abri gonflable de petites dimensions : L = 2.5 m x l = 2.5 m x H = 2.5 m, une structure gonflable air captif, entièrement en enveloppe PVC 0.6 mm simple peau, et gonflée avec une pompe électrique 220 V via une valve anti-retour. En façade, une grande porte large pignon est destinée à se soulever très rapidement grâce à un système de poulies et de contrepoids.
Une prise de vue photo générale dans l’atelier de production de la tente fabriquée sur mesure pour la société Ceesar. C’est un abri gonflable de petites dimensions : L = 2.5 m x l = 2.5 m x H = 2.5 m, une structure gonflable air captif, entièrement en enveloppe PVC 0.6 mm simple peau, et gonflée avec une pompe électrique 220 V via une valve anti-retour. En façade, une grande porte large pignon est destinée à se soulever très rapidement grâce à un système de poulies et de contrepoids.



Concept général de l’abri gonflable maison L = 2.5 x l = 2.5 x H = 2.5 m

Forme de maison pour cette tente gonflable :



BAT (bon à tirer) de la tente air captif réalisée dernièrement pour la société Ceesar, montrant l’aspect de l’abri et sa configuration générale.



But de la tente gonflable :
  • Pour faire des tests automobiles de freinages et de sécurités, simulation d’accidents, en environnement extérieur,
  • Il y aura un mannequin (faux piéton) à l’intérieur de la tente, monté sur un rail,
  • La porte s’ouvre d’un seul coup et le mannequin sort le long du rail.

Pour faire des tests automobiles de freinages et de sécurités, simulation d'accidents, en environnement extérieur,
Tente gonflable pour faire des tests automobiles de freinages et de sécurités, simulation d’accidents, en environnement extérieur,



Résultat obtenu de la tente une fois la fabrication accomplie :



En forme de maison, cette tente gonflable se gonfle et s'installe très rapidement, grâce à une pompe électrique puissante ; son déploiement peut être effectué en quelques minutes seulement. Le matériau employé, le PVC 0.6 mm, ressemblant à la qualité de l'enveloppe des bateaux Zodiac, est très solide et très robuste pour des utilisations répétitives sur le long terme.
En forme de maison, cette tente gonflable se gonfle et s’installe très rapidement, grâce à une pompe électrique puissante ; son déploiement peut être effectué en quelques minutes seulement. Le matériau employé, le PVC 0.6 mm, ressemblant à la qualité de l’enveloppe des bateaux Zodiac, est très solide et très robuste pour des utilisations répétitives sur le long terme.



Tente gonflable air captif PVC 0.6 mm simple peau, L = 2.5 x l = 2.5 x H = 2.5 m

Caractéristiques techniques :
  • 1 tente gonflable air captif,
  • Dimensions utiles intérieures : L = 2.5 x l = 2.5 x H = 2.5 m,
  • Forme tente : maison,
  • Matériaux : abri entièrement en enveloppe PVC 0.6 mm simple peau, jointures soudées, couleur BLANC unie,
  • 1 seule porte large pignon, sur toute la largeur, pouvant se monter très rapidement pour libérer l’accès,
  • Fermetures Velcro + rabat Velcro pour avoir une surface lisse pour ouvrir la porte sans accrochages,
  • Sangles de déplacement,
  • 1 pompe électrique 220 V,
  • Sans marquage, ni personnalisation,
  • Valve anti-retour, valves de surpression,
  • Anneaux et œillets de fixations métalliques externes,
  • Anneaux et œillets de fixations métalliques internes,
  • Codes haubans : marine pro Lancelin,
  • SAC de rangement,
  • Kit de réparation,
  • BAT en studio graphique,
  • Norme anti-feu LNE France type M2,
  • Garantie 1 an + SAV + Assistance téléphonique,
  • Fabrication française sur mesure par nos soins dans nos ateliers à Orléans.
D’autres vues détaillées du concept du BAT (bon à tirer), validé par la société Ceesar :

 BAT (bon à tirer) de la tente air captif réalisée dernièrement pour la société Ceesar, montrant l'aspect de l'abri et sa configuration générale.
BAT (bon à tirer) de la tente air captif réalisée dernièrement pour la société Ceesar, montrant l’aspect de l’abri et sa configuration générale.



 Détails de la configuration des boudins d'ossature de la tente gonflable, le squelette de l'abri ; les boudins d'ossatures sont interconnectés entre eux et étanches.
Détails de la configuration des boudins d’ossature de la tente gonflable, le squelette de l’abri ; les boudins d’ossatures sont interconnectés entre eux et étanches.



En forme de maison, cette tente gonflable se gonfle et s'installe très rapidement, grâce à une pompe électrique puissante ; son déploiement peut être effectué en quelques minutes seulement. Le matériau employé, le PVC 0.6 mm, ressemblant à la qualité de l'enveloppe des bateaux Zodiac, est très solide et très robuste pour des utilisations répétitives sur le long terme.
Vue générale de la tente gonflable : la porte large pignon en façade ouverte, en bas à gauche la valve de gonflage anti-retour, et sur la partie supérieure des anneaux de fixations métalliques pour des haubans, pour une utilisation en environnement extérieur.



 Vue détaillée de la valve anti-retour pour le gonflage de la tente avec une pompe électrique, visible en bas à gauche, à la base du boudin d'ossature principal.
Vue détaillée de la valve anti-retour pour le gonflage de la tente avec une pompe électrique, visible en bas à gauche, à la base du boudin d’ossature principal.



Voici un exemple de pompe électrique réversible que nous fournissons avec le kit de tente gonflable : dans un sens, il injecte et souffle de l'air dans la structure gonflable, dans l'autre sens, il retire de l'air en l'aspirant vers l'extérieur. Ce procédé permet de dégonfler complètement et rapidement l'abri gonflable pour pouvoir le plier facilement dans des bonnes conditions, pour le stocker dans son sac de rangement.
Voici un exemple de pompe électrique réversible que nous fournissons avec le kit de tente gonflable : dans un sens, il injecte et souffle de l’air dans la structure gonflable, dans l’autre sens, il retire de l’air en l’aspirant vers l’extérieur. Ce procédé permet de dégonfler complètement et rapidement l’abri gonflable pour pouvoir le plier facilement dans des bonnes conditions, pour le stocker dans son sac de rangement.










Trankeo/Keolis : tente gonflable industrielle pour travaux rames de métro

Nous avons récemment collaboré avec la société Transkeo/Keolis, pour la fabrication sur mesure d’un abri gonflable de chantier, une structure gonflable ventilée par turbine en permanence, en enveloppe PVC 0.45 mm simple peau.

Cette tente industrielle gonflable sera utilisée en environnement extérieur, dans le cadre de travaux ferroviaires, pour l’aménagement et l’entretien de rames de métro.



Nos atouts :

  • fabrication française, sur mesure, par nos soins en France,
  • nos conseils,
  • qualité de la mise en œuvre et des finitions,
  • notre savoir-faire,
  • Garantie constructeur + SAV,
  • SAV et prestations de services assurés.



Nous fournissons en tentes gonflables : Airbus, CNES, EADS, RATP, Bouygues, Colas Rail, Fayat, Alstom, Noé Jacquier, SNCF, La Croix Rouge Française, La Croix Rouge Belge, La Protection Civile du Niger, La Marine Nationale, L’UMPS, SDIS, SMUR, EHPAD…



Services & garanties

  • Notre expérience et savoir faire, notre réactivité, nos références clients,
  • Fabrication sur mesure, par nos soins, en France dans nos ateliers,
  • Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
  • Des matériaux PVC de grande qualité, résistants, solides et durables,
  • Certifications; normes anti-feu LNE France type M2 (et non type M3, insuffisant ) pour les PVC (très haut niveau de protection contre le feu),
  • Certifications: normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
  • Garantie 1 an constructeur, SAV inclus,
  • Assistance téléphonique,
  • Service de maintenance et de réparation à l’atelier ou sur site.





Ci-dessous : une prise de vue photo de la tente gonflable gonflée à l’air par une turbine électrique en permanence, c’est une structure ventilée par turbine. Ce modèle a été fabriqué sur mesure pour la société Transkeo/Keolis, pour l’entretien et la maintenance de rames de métro ou des wagons, notamment pour y réaliser des travaux de soudures. Cet abri gonflable est en enveloppe PVC 0.45 mm simple peau, avec des boudins d’ossatures interconnectés assurant la robustesse et la stabilité de la structure gonflable. Les tentes gonflables ce type sont utiles pour des travaux de courtes durées, de l’ordre de 1 à 2 jours. Au-delà de cette durée de chantier, il est recommandé de disposer d’un abri gonflable en air captif, en enveloppe PVC 0.6 mm simple ou double peau.





1 tente gonflable de chantier 5 x 5 x 6 m, ventilé par turbine en permanence, enveloppe PVC 0.45 mm

Dimensions utiles :

  • Largeur utile : 5 M
  • Hauteur utile : 5 M au point haut
  • Longueur utile : 5M
  • Hauteur max : 6 M (contact avec la caténaire au-delà)
  • Largeur max : 5.5 M (contact avec les poteaux caténaires et autres équipements au-delà)



Caractéristiques :

  • Abri de chantier gonflable, ventilé par turbine en permanence,
  • Dimensions utiles intérieures : 5 x 5 x 6 m,
  • En un seul module, d’un seul tenant,
  • 1 turbine électrique, norme CE, 220 V, garantie 1 an,
  • Entièrement en enveloppe PVC 0.45 mm simple peau, couleur Pantone (boudins d’ossatures, murs et toiture),
  • Forme : U inversé,
  • Sans portes,
  • Sans marquage, ni personnalisation,
  • Fenêtres / points de jours latéraux inclus,
  • Jointures cousues,
  • Anneaux et œillets de fixation métalliques,
  • Kit haubanage cordes marine pro Lancelin,
  • Sac de rangement,
  • Kit de réparation,
  • Norme anti-feu LNE France type M2,
  • BAT en studio graphique,
  • Sans lestage,
  • Prévoir 220V sur place,
  • Fabrication sur mesure par nos soins en France dans nos ateliers à Orléans,
  • Garantie constructeur 1 an + SAV + Assistance téléphonique.





Ci-dessous : BAT (bon à tirer) et modélisations en 3D de la structure gonflable, dont le contenu a été validé par le commanditaire Trankeo/Keolis. Comme vous pouvez le voir, les boudins d’ossatures sont reliés ensemble et interconnectés, d’un seul tenant, cela permet de gonfler l’ensemble de la structure avec 1 ou 2 pompes uniquement, situées à l’extérieur. Sur les parties latérales, de chaque côté, vous pouvez observer une large porte pignon, un accès aux techniciens et aux réparateurs. Les dimensions de l’abri gonflable ont été optimisés en fonction des dimensions utiles intérieures de l’objet à placer : une rame de métro.



Simulation du positionnement d’une rame de métro au milieu et à l’intérieur de la tente de chantier gonflable, afin d’aider les décisions des commanditaires.





Un manchon à air, relié à la turbine électrique 220 V, placée à l’extérieur de la tente gonflable, qui insuffle de l’air en permanence dans les boudins d’ossatures. On remarque aussi quelques anneaux et œillets de fixations pour le haubanage.






Fabrication d’une tente air captif de chantier pour un menuisier

Réalisation d’une tente gonflable de chantier cubique L = 2.5 m, l = 2.5 m et H = 2.5 m, de type air captif et étanche, gonflée à l’air, en enveloppe PVC 0,6 mm simple peau.

Cet abri gonflable a été fabriqué pour un artisan menuisier pour des chantiers de fabrication de portail, en environnement extérieur.



Vue de l’intérieur de la tente, avec une porte à large ouverture. C’est une tente qui est destinée à être déployée temporairement en extérieur. La pompe est gonflée avec la batterie de la voiture, grâce à un allume cigare 12V.




Légèreté, mise en place rapide et ergonomie: des tentes gonflables pour vous être utiles.




Tente gonflable protection de chantier 2.5 x 2.5 x 2.5 m

Dimensions:

  • L = 2.5 m
  • l = 2.5 m
  • H = 2.5 m

FormeMaison.

Caractéristiques:

  • Tente gonflable fabriquée sur mesure par nos soins en France,
  • Structure étanche air captif, gonflée à l’air par 1 pompe électrique.
  • Forme possible: Tunnel,
  • 1 pompe électrique 220V, garantie 1 an,
  • Enveloppe boudins PVC 0,6 mm,
  • Enveloppe toiture en toile Oxford,
  • Ossature boudin: D = 0.60 m,
  • Garantie 1 an constructeur – SAV,
  • Kit réparation,
  • Sac de rangement,
  • Oeillets et anneaux de fixation,
  • Certifications anti-feu et normes CE,
  • Cordes de fixation et de maintient Lancelin,
  • Tente réutilisable.

Portes et fenêtres: emplacement à définir.

Personnalisation: sans marquages ni personnalisations.

Activités: Menuiserie, pose et installation de portail en environnement extérieur.  Petits travaux de maçonnerie ou de pose de carrelage sur des petites surfaces.



Une autre vue de l’abri gonflable, la porte fermée. Il est très léger et peut être déployé en quelques minutes. Il est rangé dan sac sac de rangement.



Bon à tirer pour une tente gonflable de chantier pour un menuisier, pour la pose de portails.
Le bon à tirer est un document essentiel à la conception et la réalisation de tentes gonflables de chantiers.
