Dernièrement, nous avons conçu et fabriqué sur mesure un grand hangar gonflable militaire de dimensions L = 25 m x l = 14 m x H = 7 m, de surface S = 350 m2, un abri gonflable composé de 5 modules L = 5 m x l = 14 m x H = 7 m raccordés ensemble.

Cette imposante structure gonflable mobile, à usages polyvalents, destinée à accueillir des soldats, militaires et parachutistes, est entièrement en enveloppe PVC 0.45 mm double peau capitonnée, et elle est gonflée en permanence par plusieurs turbines électriques.

La tente gonflable militaire, en forme de tunnel, sera déployée lors d’opérations militaires dans différents environnements et terrains (désert, montagne,…), elle résiste aux vents, aux intempéries et à une grande plage de températures.

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

Sur cette photo aérienne prise pendant une phase de test de gonflage et de mise en pression avant expédition de la marchandise vers le commanditaire, vous pouvez contempler 2 modules tunnels demi-lunes assemblés et raccordés faisant partie d’un grand hangar gonflable militaire de grande taille, composé en tout de 5 modules. Ici, nous avons gonflé le module du pignon avant et un module intermédiaire. Ce hangar gonflable militaire mobile, à usages polyvalents, de grande largeur et de grande hauteur, protège du matériel et des hommes des intempéries en temps de guerre, et elle sera déployée sur des terrains d’opérations militaires en zone de conflits armés,  pour l’accueil de soldats, de militaires, de parachutistes, d’officiers, et aussi pour stocker du matériel, des véhicules militaires, des engins militaires, des chars de combat, ou des avions, hélicoptères… Cette structure gonflable, fabriquée sur mesure par nos soins, dans nos ateliers en France, à Orléans, est gonflée à l’air grâce à plusieurs turbines électriques, en permanence. L’abri gonflable est entièrement en enveloppe PVC 0.45 mm double peau capitonnée, et dotés de grandes portes, de fenêtres, et d’interfaces utiles comme dans manchons à air pour le contrôle du climat à l’intérieur de la tente gonflable, et des manchons passes fils électriques, de portes de service et d’accès annexes pour le personnel militaire… – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo aérienne, il est possible de voir le type de mur, composé d’un matériau solide, car entièrement en enveloppe PVC 0.45 mm double peau capitonnée, qui procure à la fois une isolation thermique et acoustique, et une grande solidité à l’ensemble de la structure gonflable. La succession d’arches gonflables tunnel demi-lune interconnecté procurent l’avantage d’avoir un hangar gonflable militaire solide et résistant, avec des très bons contreforts naturels, et une bonne assise et stabilité au sol. L’abri gonflable de grande taille est haubané avec des cordes marines pro Lancelin, et des sacs de lestages à remplir de sable, pour assurer une excellente résistance et tenue aux vents. Ce type de solution de tente gonflable de grande taille est mobile, efficiente, facile à monter et à démonter, transportable facilement, et peu être déployé très rapidement en temps de guerre ou de conflit pour assurer les besoins opérationnels militaires. En période de guerre, ce type de hangar militaire peut servir d’abri pour stocker du matériel militaire, des véhicules et des engins militaires, pour effectuer des travaux de maintenance sur des machines, des moteurs d’avion ou d’hélicoptère, ou bien comme base de vie pour les soldats et les officiers, ou comme base opérationnelle en arrière poste par exemple. La polyvalence de cette solution de hangar gonflable militaire peut répondre à de nombreux besoins en cas d’urgence. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Cette modélisation en 3D, le BAT (bon à tirer), présente le concept du hangar gonflable militaire qui a été validé par le commanditaire. L’abri gonflable militaire en forme de tunnel demi-lune, est composé de 5 modules, qui une fois assemblés, permettent d’obtenir une longueur totale de L = 25 m, et une largeur de 14, m, et une hauteur de clef de voûte à H = 7 m. Cela représente un volume intérieur utile de grande surface S = 350 m2, qui sera nécessaire aux déploiements des officiers, soldats, militaires et des parachutistes, dans le cadre d’opérations militaires en cas de conflits armés et en zones de guerres. Nous avons la possibilité, grâce à notre savoir-faire et à nos compétences, avec le conseil et l’accompagnement de notre équipe de techniciens et d’ingénieurs, de fabriquer sur mesure des abris, tentes et hangars gonflables militaires de différentes tailles, pour de nombreux types d’usages et de besoins. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

En réalité, très souvent, une longueur d’abri gonflable est décomposée en plusieurs modules gonflables ou unités qui sont raccordés dans le sens de la longueur et assemblés, jointés entre eux. Dans cet exemple, nous voyons 2 modules, mais en fait il y en a 5 en tout. L’autre avantage est que la surface utile intérieure peut être modulée et différente entre telle ou telle opération militaire ; il est même possible de les utiliser simultanément sur 2 sites géographiques différents, au choix, en hangar ouvert ou bien fermé avec pignon avant / arrière ; une solution qui procure une très grande polyvalence sur le terrain. — Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Ci-dessus : une vue d’infographie et de modélisation en 3D qui présente un hangar gonflable militaire L = 25 m x l = 14 m x H = 7 m de 350 m2 en forme de tunnel demi-lune, composé de 5 modules gonflables raccordés ensemble, sous différentes vues : de dessus, de profil et de dessous. Ces types de représentations sont utiles pour favoriser la compréhension et pour guider le choix des commanditaires. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Plus globalement, nous fabriquons, par nos soins, en France Métropolitaine, à Orléans :

• Abris gonflables,
• Cabines gonflables,
• Tentes gonflables,
• Hangars gonflables,
• Préaux gonflables.

que nous livrons dans le monde entier, partout en France, dans les DOM TOM, en Europe, en Afrique, en Asie, au Moyen Orient…

Cette vue ci-dessus présente une modélisation en 3D d’un ensemble de 5 modules gonflables en forme de tunnel, qui raccordés ensemble aboutissent à la formation d’un grand hangar gonflable militaire. Les premiers et derniers modules possèdent chacun un pignon avec une porte d’accès principale. Chaque module gonflable dispose de 4 manchons à air qui sont utiles pour y placer à chacun d’entre eux une turbine pour gonfler à l’air les structures gonflables. Dans ce cas, le matériau utilisé pour les murs et la toiture est du PVC 0.45 mm, double peau capitonnée. Il y a aussi des manchons à air qui permettent de placer des dispositifs de contrôle du climat à l’intérieur de l’abri gonflable : chauffage, climatisation, filtration de l’air… La forme de tunnel demi-lune permet d’obtenir une très grande stabilité et solidité de la tente gonflable, grâce à des contreforts naturels. Nous plaçons ensuite des sacs de lestages sur les côtés latéraux du hangar gonflable, sur lesquels nous fixons des cordes de haubanage (corde marine pro Lancelin). – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Le hangar gonflable militaire en enveloppe PVC 0.45 mm double peau capitonnée est gonflé avec de l’air grâce à une turbine électrique, visible en bas à gauche sur cette photographie. De l’air est envoyé dans la structure gonflable grâce à un manchon à air fixé à la turbine. Cette photo montre bien le procédé, la turbine doit envoyer de l’air en permanence dans les boudins d’ossatures et dans les murs de l’abri gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue détaillée de la turbine et du manchon à air qui envoie de l’air dans la structure gonflable, en permanence. Cette turbine électrique fait une puissance de 2500 W environ. Il faut idéalement plusieurs turbines pour gonfler la structure gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, nous voyons une technicienne opératrice qui est entrain de gonfler un second module du hangar gonflable, avec une turbine et un manchon à air. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, 2 turbines électriques sont entrain d’insuffler de l’air via 2 manchons à air, dans un grand module de hangar gonflable en enveloppe PVC 0.45 mm double peau capitonnée. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Nous fournissons pour chaque turbine électrique, un caisson amovible de réduction de bruits et qui protège aussi la turbine de la pluie, des intempéries et de la poussière. Le caisson est fabriqué sur mesure par nos soins, et permet une réduction de bruits de – 15 dB à – 20 dB en fonction des fréquences – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue détaillée d’un caisson protège pluie, réduction de bruits pour une turbine électrique. Cet accessoire, optionnel, est recommandé pour protéger les turbines de la pluie, des intempéries et de la poussière, mais aussi pour améliorer le confort des usagers, en réduisant les nuisances sonores provoquées par les turbines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, 2 turbines électriques et 2 manchons à air, qui sont entrain de gonfler la structure gonflable, de l’air sont envoyés en permanence dans le module d’abri gonflable en enveloppe PVC 0.45 mm double peau capitonnée, pour le maintenir gonflé. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue intérieure de l’abri gonflable, du module du pignon avant, avec une grande porte large pignon, et une petite porte secondaire de service, qui permet d’accéder facilement à l’intérieur du hangar gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Vue intérieure du hangar gonflable ; ici 2 modules sont gonflés et installés, et jointés, ils sont assemblés. Au fond, sur le module du pignon avant, sont visibles une grande porte d’accès large pignon, large et haute, et à sa gauche une petite porte latérale de service secondaire. Les 2 techniciens permettent d’avoir une échelle de taille globale de la structure gonflable, de grande hauteur et de grande largeur. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, prise depuis l’intérieur du premier module gonflable du hangar militaire, au niveau du pignon avant, nous voyons la petite porte de service, ici fermée avec une bâche fixée par des bandes velcro. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Ceci est une grande porte large pignon, une photo prise depuis l’intérieur, au niveau du module du pignon avant du hangar gonflable. La grande bâche est pliable et elle se ferme grâce à des larges bandes velcro. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue prise depuis l’intérieur du grand hangar gonflable, qui montre plusieurs interfaces : une fenêtre transparente avec un volet amovible, placée au centre sur cette photo. En bas, au centre, un trou passe fils et gaines électriques. Ensuite, à  droite et à gauche, en bas, 2 manchons à air pour le contrôle du climat et de la qualité de l’air à l’intérieur de la tente gonflable (climatisation, chauffage, filtration de l’air). Les manchons peuvent aussi être utilisés pour y faire passer des câbles électriques si nécessaire. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Ceci est une fenêtre transparente avec un volet pliable et amovible, qui permet de disposer d’une source de lumière naturelle à l’intérieur d’un module de hangar gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une prise de vue photo générale qui montre 2 modules de hangar gonflable militaire assemblés et connectés, avec le raccordement par l’intérieur qui assure l’étanchéité de la toiture en cas de pluies ou d’intempéries. À gauche, nous voyons la petite porte secondaire de service, ensuite la grande porte d’accès principale, sur le pignon avant. Au fond, sur chaque module, dans la partie inférieure, nous pouvons observer les fenêtres et les manchons à air et les trous passe fils et gaines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, 2 modules sont assemblés et jointés, avec les fenêtres transparentes et les volets pliables et amovibles, qui permettent de disposer d’une source de lumière naturelle à l’intérieur d’un module de hangar gonflable. Dans les parties inférieures des modules gonflables, nous voyons les manchons à air et les trous passe fils et gaines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Le hangar gonflable est composé en tout de 5 modules, qui une fois connectés, assembles et jointés procurent un très grand volume et une très grande surface de travail. La hauteur utile est haute et la largeur utile conséquente, ce qui permet une grande polyvalence en ce qui concerne l’utilisation de ce hangar gonflable militaire. Aussi les modules gonflables peuvent être agencés avec ou sans les pignons, sur 1 ou plusieurs sites militaires, en fonction des besoins opérationnels sur le terrain. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Vue générale du pignon avant du premier module du hangar gonflable militaire, en forme de tunnel demi-lune, avec au premier plan la petite porte de service, à droite, puis au second plan, au centre la grande porte large pignon. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue de la base d’un module gonflable, une photo prise depuis l’extérieur de la structure gonflable, qui montre différentes interfaces : une fenêtre avec un volet amovible et pliable, 2 manchons à air, et 1 trou passe fils et gaines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une photo qui montre les détails d’une fenêtre avec PVC transparent et un volet pliable et amovible. La fenêtre permet d’avoir de la lumière naturelle à l’intérieur du hangar gonflable, durant la journée. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Voici un trou qui permet d’y faire passer des gaines ou des fils électriques à l’intérieur du hangar gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Les manchons à air peuvent être utilisés ou pas selon les besoins, ils sont protégés par un volet, une bâche pliable et amovible, fixée par des bandes velcro.  – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Voici 2 manchons à air pliés, avec leur protection et leurs volets appliqués. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

En dessous de chaque module du hangar gonflable, il y a en contact avec le sol, une seconde peau, qui est en fait une cape de protection en enveloppe PVC 0.45 mm, amovibles et fixée par des bandes velcro. Cette solution est idéale pour assurer la protection des boudins et des murs en contact avec le sol, pour en limiter les abrasions au fil du temps. Cette seconde peau est une protection très importante parce que le hangar gonflable militaire est destiné à être déployé sur des terrains et des surfaces de différentes natures (sable, béton, gravier,rocks,bitume…). Les capes amovibles protègent aussi des objets contendants présents sur le sol (objets en fer, pointes, clous…). Les modules sont ainsi protégés. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Chaque module du hangar gonflable militaire est doté d’une interface composée d’une bâche qui permet l’assemblage entre 2 modules, et d’assurer l’étanchéité grâce à un raccord par l’intérieur. Sur cette photo, nous voyons le raccord et aussi les attaches qui assurent la jointure et la jonction de 2 modules gonflables. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Plusieurs anneaux métalliques sont fixés à plusieurs endroits, le long du rayon de courbure des structures gonflables, en forme de tunnel demi-lune, à travers lesquels nous plaçons des cordes marine pro Lancelin de 1 cm de diamètre environ, très solides et très robustes, et qui servent pour le lestage des différents modules du hangar gonflable. Les drisses sont ainsi fixées aux lestages, composés de gros sacs à remplir de sable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Les anneaux de fixations métalliques sont des interfaces, des attaches qui sont très solides et avec une finition impeccable, comme le montre cette photographie ci-dessus. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue générale prise depuis le sol, qui montre un module de tente gonflable en forme de tunnel demi-lune. Cette forme est très stable et très robuste, parce qu’elle procure des bons contreforts naturels, avec une clef de voûte, et des murs qui répartissent efficacement les charges de la structure gonflable vers le sol. Exactement comme les cathédrales. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une prise de vue photo aérienne du hangar gonflable militaire, réalisée pendant une session d’un déploiement/montage test de la structure gonflable, et la pour la formation des membres de l’équipe du commanditaire. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Types de chantiers ou d’usages :

• PMA (Poste Médical Avancé),
• Armée, militaire,
• Maçonnerie,
• Poses d’enduits ou de résines,
• Routes et chaussées,
• Revêtements de sols,
• Rénovations et restaurations,
• Terrassements,
• Démolitions,
• Dépollutions de sol,
• Excavations,
• Peinture, soudures,
• Travaux sur les piscines, bassins,
• Stockage de matériel ou de matériaux.

Hangar gonflable militaire L = 25 m x l = 14 m x H = 7 m, S = 350 m2, en 5 modules L 5 m x l = 14 m x H = 7 m, tunnel, ventilé par turbines en permanence, enveloppe PVC 0.45 mm double peau capitonnée

• Qté 5 modules de largeur 14 x longueur 5 m x hauteur 7 m + raccords, ventilés par turbines en permanence, enveloppe PVC 0.45 mm double peau capitonnée, surface S = 350 m2

Caractéristiques techniques :

• Hangar gonflable composée de 5 modules raccordés,
• Structures gonflables, gonflées à l’air, ventilées par turbines en permanence,
• Gonflage : 5 turbines électriques incluses, de 2800 W (1 turbine par module),
• Forme tente : U inversé / tunnel demi-lune,
• Couleur enveloppe : MILITAIRE SABLE,
• 4 raccords entre modules inclus,
• Dimensions utiles totales intérieures, les 5 modules assemblés : Longueur = 25 m x largeur = 14 m x Hauteur = 7 m,
• Hangar composé de Qté 5 modules de largeur = 14 m x Longueur =  5 m + raccords, surface unitaire S = 70 m2, fixations velcro,
• Hauteur interne utile de la clef de voûte : H = 7 m,
• Surface utile totale, les 5 modules assemblés : 350 m2,
• Matériau : enveloppe PVC 0.45 mm double peau capitonnée, le fond de la tente (le dernier module) est fermé et capitonné en double peau capitonnée,
• Façade AV : 1 porte large pignon : H = 6 m x l = 4 m,
• Façade AV : 1 porte de service secondaire : L = 1 m x H = 2 m, pignon fermé en double peau capitonnée,
• Façade ARR : 1 porte de service secondaire L = 1 m x H = 2 m
• Fenêtres et points de jour avec volet amovibles à prévoir pour lumière naturelle à l’intérieur,
• Anneaux et œillets de fixation métalliques interne,
• Anneaux et œillets de fixation métalliques externe pour les haubans,
• Bavette au sol tout autour de la tente,
• Lestages inclus : sac à remplir de sable (en option),
• Par module : 2 manchons à air chaud/froid, emplacements et diamètres à définir, systèmes filtration, de climatisation ou de chauffage non fourni,
• Par module : 2 manchons passe fils et gaines électriques, emplacements et diamètres à définir,
• Kit haubanage cordes marine pro Lancelin,
• Norme anti-feu LNE France type M2,
• Sac de rangement,
• Kit de réparation : bandes PVC + Kit soudage PVC + colle,
• Garantie 1 an constructeur + SAV + assistance téléphonique,
• BAT en studio graphique,
• Fabrication sur mesure par nos soins en France, dans nos ateliers à Orléans,
• Le hangar est fourni sans bâche au sol,
• Prévoir alimentation électrique, 220 V, en permanence, pendant toute la durée de déploiement du hangar.
• Prévoir groupe électrogène en permanence par vos soins sur le site de déploiement.

Une autre vue plongeante, de dessus, qui montre le hangar gonflable militaire de dimensions L = 25 m x l = 14 m x H = 7 m, et de surface intérieure utile S = 350 m2. C’est une grande tente gonflable en enveloppe PVC 0.45 mm double peau capitonnée. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Prévoir moyens logistiques par vos soins (à définir) :

• Groupe électrogène de secours (6 KW minimum),
• Manitou,
• Pirle ou échelle avec plateau, pour la gestion de la porte principale,
• Monte charge.

Une autre vue en infographie 3D qui montre le pignon avant du hangar gonflable, avec une grande porte d’accès principale. Il y a aussu les 4 autres modules qui y sont représentés. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Services & garanties :

• Notre expérience et savoir faire, notre réactivité, nos références clients,
• Fabrication sur mesure, par nos soins, en France, dans nos ateliers,
• Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
• Des matériaux PVC de grande qualité, résistants, solides et durables,
• Certifications ; normes anti-feu LNE France type M2 (et non type M3, insuffisant) pour les PVC (très haut niveau de protection contre le feu),
• Certifications : normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
• Garantie 1 an constructeur, SAV inclus,
• Assistance téléphonique,
• Service de maintenance et de réparation à l’atelier ou sur site.

Différentes vues en 3D montrant les modules gonflables L = 5 m x l = 14 m x H = 7 m en forme de tunnel demi-lune. Il y a les modules intermédiaires avec leurs raccordements, et les 2 modules de pignon avant et arrière, avec la porte principale. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue en 3D qui montre les murs latéraux et le module arrière, avec une petite porte d’accès, une porte de service plus précisément. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Fournitures et services :

• Qté 1 étude note de calcul, ingénierie, modélisation 3D.. Résistance, vent, calcul des lestages

• Qté 5 modules largeur = 14 x Longueur = 5 m x Hauteur = 7 m + raccords, ventilés par turbines en permanence, 5 turbines incluses, prix du lot entier

• Qté 5 turbines électriques de secours, de remplacement, 2800 W, 220 V, garantie 1 an

• Qté 5 protèges turbines, protèges pluie et silencieux
• Renforts au sol sous les boudins en contact au sol sur la longueur 25 m et la largeur 14 m, fixations velcro, prix global pour l’ensemble des 5 modules

• Qté 60 sacs de lestages à remplir de sable, 12 par module de tente (x5), soit 60 en tout, sable non fourni

• Qté 5 caisses de rangement, prix unitaire, 1 caisse par module

• Qté 1 livraison France Métropolitaine par transporteur, France Métropolitaine.

• Qté 1 pose, installation, formation sur site, inclus, par nos soins.

Ci-dessus : une vue en infographie 3D de coté sui montre l’agencement des 5 modules d’abris gonflables. Par module : 2 manchons à air chaud/froid, emplacements et diamètres à définir, systèmes filtration, de climatisation ou de chauffage non fourni + 2 manchons passe fils et gaines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue de du dernier module, le module arrière, le dernier module, celui du fond, avec une petite porte de service. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Voici une visualisation en 3D du premier module de la face avant, avec un pignon et une porte d’accès principale, et à droite une petite porte de service annexe. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Voici une visualisation en 3D du premier module de la face avant, avec un pignon et une porte d’accès principale, et à droite une petite porte de service annexe. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue en 3D d’un module gonflable intermédiaire en forme de tunnel demi-lune. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

D’autres vues en 3D du hangar gonflable militaire. Fenêtres et points de jour avec des volets amovibles à prévoir pour lumière naturelle à l’intérieur, anneaux et œillets de fixation métalliques interne, anneaux et œillets de fixation métalliques externe pour les haubans, bavette au sol tout autour de la tente. –  Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue de modélisation en infographie 3D du dessous du hangar gonflable militaire. Kit haubanage cordes marine pro Lancelin, norme anti-feu LNE France type M2, sac de rangement, Kit de réparation : bandes PVC + Kit soudage PVC + colle, – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Nous fabriquons sur mesure, par nos soins, et en France, en fonction des besoins et des cahiers de charges de nos commanditaires :

• Abris gonflables,
• Cabines gonflables,
• Tentes gonflables,
• Hangars gonflables,
• Préaux gonflables.

Types de chantiers BTP ou industriels :

• Maçonnerie,
• Poses d’enduits ou de résines,
• Routes et chaussées,
• Revêtements de sols,
• Rénovations et restaurations,
• Terrassements,
• Démolitions,
• Dépollutions de sol,
• Excavations,
• Peinture, soudures,
• Travaux sur les piscines, bassins,
• Stockage de matériel ou de matériaux.

Découvrez d’autres exemples concrets d’abris gonflables, tentes gonflables ou hangars gonflables de chantier industriels :

• Thales : une tente air captif chambre noire, enveloppe PVC 0.6 mm
• Thales : une tente de chantier en enveloppe double peau capitonnée
• Tente gonflable air captif capitonnée pour le Cnes
• Tente gonflable ventilée par turbine en permanence: Alstom
• Tente gonflable air captif étanche pour chantier naval: Noé Jacquier
• Trankeo/Keolis : tente gonflable industrielle pour travaux rames de métro
• Une nouvelle tente gonflable industrielle pour la société JEM
• 3 Descendeurs : une tente gonflable air captif de chantier de fumigation
• Tente industrielle gonflable
• Abri ou tente gonflable anti-acoustique / anti-bruit pour l’industrie
• Colas Rail / Colas : abris gonflables fabriqués sur mesure pour différents chantiers et besoins
• Hangar gonflable de grande taille
• Abri gonflable pour chantier aéronautique

D’autres concepts et réalisations de tentes gonflables, pour des chantiers et le BTP :

• CSR-TAJ SARL / BLUEWIN, en Suisse : abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif
• NJ Décobéton : Abri chantier piscine en 2 modules 6 x 6 x 2.5 m, air captif
• Val d’Amour Piscine : fabrication d’un abri gonflable de chantier piscine L = 12 m x l = 6 m ventilé par turbine
• Colas Rail: abri préau gonflable positionné entre 2 containers maritimes
• Tente pour nettoyage et décontamination des sols: Sol Environnement

Nous proposons aussi, pour la réduction des nuisances sonores et des bruits générés par les machines lors des chantiers urbains, pour l’amélioration du confort des riverains et des habitants en ville :

• Murs gonflables de réduction de bruits,
• Cabines gonflables de réduction de bruits.

Pour demander un devis et présenter votre projet de fabrication sur mesure d’un abri gonflable de chantiers industriels, nous vous proposons de consulter notre page de contact, ou bien de nous envoyer directement un mail à contact@flypix.fr, ou bien de nous appeler par téléphone au +33 (0)5 62 07 21 66.

Nous livrons des abris et tentes gonflables de chantier et BTP dans les territoires suivants :

• France métropolitaine,
• DOM-TOM : Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
• Europe : Luxembourg, Belgique, Suisse, Monaco,…
• Afrique Francophone : Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
• Livraison possible dans le monde entier, sur demande.

Pourquoi nous ne proposons pas de toile OXFORD pour nos abris ?

• Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
• Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
• Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.

D’autres documents à consulter :

• Notre chaîne Youtube est ici: https://www.youtube.com/channel/UCryYP3OT6vHUydIcJHjqPpw
• Notre fiche sur les abris, tentes et hangars gonflables pour le stockage de matériel – (286 Ko – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables en général – (905 Kb – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables de chantier BTP et maçonnerie – (525 Kb – PDF – Ouvre dans une autre fenêtre).
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre).

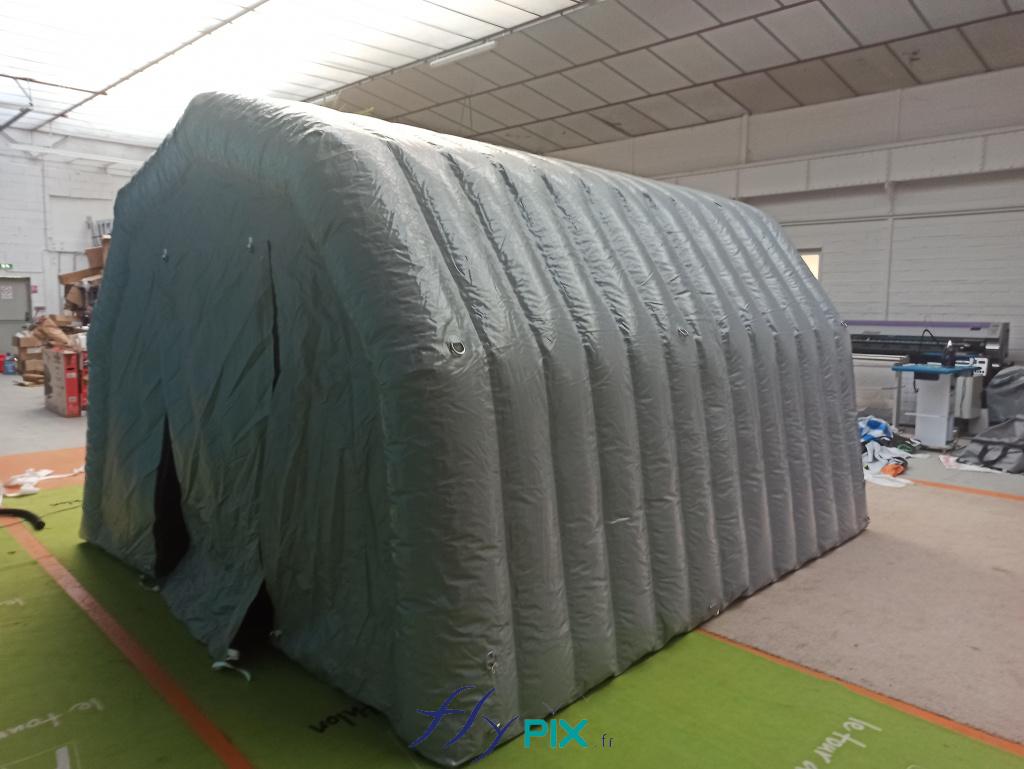

Pour la société Bertrand Export Brisbane, nous avons fabriqué sur mesure une tente PMA L = 10 m x l = 6 m, S = 60 m2, air captif, en enveloppe PVC 0.6 mm et 0.45 mm simple peau, avec une bâche au sol amovible.

La tente médicale gonflable est une solution mobile, polyvalente et facilement transportable, et elle a été commanditée par la société Bertrand Export Brisbane, implantée en Australie, pour être envoyé à la mine de nickel et de cobalt, l’exploitation minière de Prony Resources, en Nouvelle-Calédonie, en Mélanésie.

C’est un abri gonflable médical est gonflé à l’air avec une pompe électrique, ce module gonflable peut être déployé sur site en cas d’urgence, très rapidement.

La tente PMA est livré sous la forme d’un kit complet, livrée clef en main, avec la pompe, le régulateur de pression, les cordes de haubanage marine Pro Lancelin, les sacs de lestages à remplir de sable…

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

Vue latérale de l’abri gonflable PMA : fenêtres et points de jour en enveloppe PVD crystal transparent, avec volets et moustiquaires. Sur la toiture : banderoles de marquages amovibles et imprimés, fixations par bandes velcro. Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Voici une modélisation en 3D, le BAT (bon à tirer), présentant le concept de la tente PMA (Poste Médical Avance), validé par le commanditaire. Cet abri gonflable fabriqué sur mesure par nos soins, est air captif, c’est-à-dire gonflé à l’air avec une pompe électrique et un régulateur de pression, le matériau utilisé est du PVC 0.6 mm simple peau, avec des jointures soudées. Sur le pignon avant, il y a une marquise et une porte d’entrée principale large pignon, l’abri comporte aussi des fenêtres et des points de jour, avec volets et moustiquaires. Des bandes velcro, placés sur la toiture, sont des emplacements réservés pour des marquages de banderoles en bâche PVC amovible, personnalisés avec des marquages imprimés. Au sol, à la base des murs et des portes d’accès, il y a une bavette au sol. Des anneaux et des œillets métalliques sont répartis sur les boudins d’ossatures pour la fixation des cordes de haubanage qui seront attachées aux sacs de lestages à remplir de sable. Des interfaces de manchons à air et manchons passe fils électriques sont aussi présents .- Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Ci-dessous : Différentes vues sous différents angles, en 3 dimensions, qui mettent en valeur l’ossature de la tente gonflable PMA ; les boudins d’ossatures de la structure gonflable sont interconnectés entre eux, en enveloppe PVC 0.6 mm simple peau, avec des jointures soudées. Ce type de configuration permet d’obtenir une très grande résistance structurelle, surtout avec une forme d’abri en tunnel demi-lune, qui présente l’avantage d’avoir des contreforts naturels et une clef de voû

Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Qté 1 tente PMA L = 10 m x l = 6 m, S = 60 m2, air captif, enveloppe PVC 0.6 mm et 0.45 mm simple peau, bâche au sol, 2 pompes 220 V, 2 régulateurs de pression, 1 caisson flycase en bois

Ci-dessous : un croquis simplifié de la tente PMA, avec les différentes dimensions, proportions et les emplacements des cloisons amovibles, dont le but est d’obtenir différentes salles au sein de l’abri gonflable médical.

Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Configuration :

• La surface intérieure prévue d’espace sanitaire de soins ou de travail est de L = 8 m x l = 6 m, soit 48 m2 utiles.

• Il y a une marquise d’accès externe de dimensions L = 2 m x l = 6 m de S = 12 m2 au niveau de la porte d’accès principale, pour l’accès des véhicules.

• Les dimensions totales intérieures utiles de la tente : L = 10 m x l = 6 m x H = 2.75 m, S = 60 m2.

• 1 porte principale d’entrée, 1 porte principale de sortie, SANS porte latérale,
• Fenêtres et points de jour, PVC transparent, avec moustiquaires, volets amovibles,

• Seront fournis dans le kit 3 murs de cloisons internes amovibles, avec porte amovible, fixations par bandes velcro, permettant de disposer de 3 salles indépendantes.

• 1 bâche au sol amovible incluse.

Ci-dessous : différentes vues en 3D, des infographies conçues et réalisée par notre infographiste, qui présentent différents détails de la tente gonflable PMA. Ce type de représentation est très utile pour visualiser l’ensemble des informations d’un seul tenant, comme par exemple les dimensions utiles intérieures, la configuration générale, les finitions, les accessoires, les agencements au sein de l’abri gonflable médical. Il est utile de présenter la structure gonflable avec et sans les murs, de dessus et de dessous, pour bien montrer la solidité générale.

Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Caractéristiques techniques :

• Qté 1 tente PMA modèle du type « Protection Civile du Niger« , personnalisé et customisé,
• Air captif, valve anti-retour, valves de surpression,
• Gonflé à l’air avec pompe et régulateur de pression,
• Matériaux : tente hybride, boudins d’ossatures en enveloppe PVC 0.6 mm simple peau étanches, et murs et toitures en enveloppe PVC 0.45 mm simple peau, pour optimiser le poids global, couleur Pantone usine, jointures soudées,
• Forme : pans coupés,
• Bavette au sol,
• Bâche au sol en PVC amovible, fixations velcro,
• Dimensions totales intérieures : L = 10 m x l = 6 m, S = 60 m2,
• Hauteur clef de voute : H = 2.5 m,
• Dimension interne de la zone de travail : L = 8 m x l = 6 m, S = 48 m2,
• Avec 1 marquise externe de dimensions L = 2 m x l = 6 m, S = 12 m2,
• 2 portes principales larges pignons, avec bavette au sol, L = 3 m x H = 2 m,
• Fenêtres incluses : points de jour avec moustiquaires, PVC cristal et volet amovibles pliables, fixations velcro,
• 2 manchons à air,
• 2 manchons passe fils électriques,
• Anneaux et œillet métalliques internes,
• Anneaux et œillets métalliques externes,
• Anses et poignées de manutention,
• Sac de rangement,
• Kit de réparation,
• Norme anti-feu LNE France type M2,
• BAT en studio graphique,
• Garantie 1 an, SAV, assistance téléphonique,
• Lestages en su, non inclus dans le kit, en option,
• Pompe en su, non inclus dans le kit, en option,
• Régulateur de pression en su, non inclus dans le kit, en option,
• Dispositifs d’éclairages, non inclus dans le kit, par vos soins,
• Dispositif de climatisation, chauffage, filtration de l’air et contrôle du climat, non inclus dans le kit, par vos soins,
• Fabrication sur mesure dans nos ateliers en France à Orléans,
• Prévoir courant électrique, 220 V, pour la pompe et le régulateur de pression.

Marquages amovibles, fixations velcro, incluses : 2 banderoles en tout

• 2 grandes banderoles sur le toit :  « BRIGADE D’INTERVENTION » en noir sur fond blanc.

Informations complémentaires :

• Poids unitaire estimé : 250 kg environ (+ accessoires)
• Volume unitaire plié : sac de 1.5 m x 1.3 m (estimation)
• Conditionnement : 1 palette XL (300 kg) – hors poids du flycase (estimation)

Modalité de paiement :

• 60% à la commande par virement bancaire. Solde à livraison.

• Nous acceptons les mandats administratifs des mairies, CC et collectivités, via CHORUS.

Services & garanties :

• Notre expérience et savoir faire, notre réactivité, nos références clients,
• Fabrication sur mesure, par nos soins, en France dans nos ateliers,
• Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
• Des matériaux PVC de grande qualité, résistants, solides et durables,
• Certifications : normes anti-feu LNE France type M2 (et non type M3, insuffisant ) pour les PVC (très haut niveau de protection contre le feu),
• Certifications : normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
• Garantie 1 an constructeur, SAV inclus,
• Assistance téléphonique,
• Service de maintenance et de réparation à l’atelier ou sur site.

Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Résultat final :

Vue arrière de la tente PMA gonflable, avec le pignon arrière doté d’une large porte pignon de sortie. A droite et à gauche : les interfaces des manchons à air. Sur le coté latéral de la structure : fenêtres et points de jour, avec mousitquaires et volets. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue de la façade avant de l’abri gonflable PMA : marquise d’accès, porte d’accès principale large pingon, avec bavette au sol. Des anneaux métalliques fixés sur le mur de boudin d’ossatures sont visibles, pour les attaches des cordes de haubanage. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue intérieure de la tente gonflable PMA : bâche au sol amovible en PVC et lits picots pliables. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Flycase et caisse de rangement :

Nous proposons, en option, une caisse en bois, très solide et très robuste, fabriquée sur mesure par nos soins, un flycase à roulette, dont le but est d’assurer le transport et la protection, ainsi que le stockage dans des bonnes conditions de la tente PMA gonflable.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l’abri gonflable pendant les futurs transports. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l’abri gonflable pendant les futurs transports. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l’abri gonflable pendant les futurs transports. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l’abri gonflable pendant les futurs transports. Il est ici chargé dans le camion pour le transport t l’acheminement vers le transitaire en France Métropolitaine avant exportation vers la Nouvelle-Calédonie. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Caisson flycase de rangement très solide et très robuste, fabriqué sur mesure par nos soins, avec des renforts et à roulette, pour ranger et protéger l’abri gonflable pendant les futurs transports. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Accessoires fournis :

Pompe électrique, réversible, 220 V, 1200 W, norme CE, garantie 1 an, pour le gonflage et le dégonflage de la tente médicale PMA. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Un régulateur de pression qui permet de stabiliser et de contrôler la pression de l’air dans les boudins d’ossatures air captif étanche de l’abri gonflable PMA. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Sacs de lestages à remplir de sable, fabriqués sur mesure par nos soins, pour la stabilité, la tenue, le maintient de la structure gonflable, par rapport aux vents. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Sac de lestage à remplir de sable, fabriqués sur mesure par nos soins, pour la stabilité, la tenue, le maintient de la structure gonflable, par rapport aux vents. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Valve de gonflage 1/4 de tour, valves de surpression de la tente gonflable PMA. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Valve de gonflage anti-retour 1/4 de tour, qui permet le gonflage et le dégonflage de la tente PMA gonflable. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Nous fabriquons sur mesure, par nos soins, et en France, en fonction des besoins et des cahiers de charges de nos commanditaires :

• Abris gonflables,
• Cabines gonflables,
• Tentes gonflables,
• Hangars gonflables,
• Préaux gonflables.

Types de chantiers BTP ou industriels :

• Maçonnerie,
• Poses d’enduits ou de résines,
• Routes et chaussées,
• Revêtements de sols,
• Rénovations et restaurations,
• Terrassements,
• Démolitions,
• Dépollutions de sol,
• Excavations,
• Peinture, soudures,
• Travaux sur les piscines, bassins,
• Stockage de matériel ou de matériaux.

Découvrez d’autres exemples concrets d’abris gonflables, tentes gonflables ou hangars gonflables de chantier industriels :

• Thales : une tente air captif chambre noire, enveloppe PVC 0.6 mm
• Thales : une tente de chantier en enveloppe double peau capitonnée
• Tente gonflable air captif capitonnée pour le Cnes
• Tente gonflable ventilée par turbine en permanence: Alstom
• Tente gonflable air captif étanche pour chantier naval: Noé Jacquier
• Trankeo/Keolis : tente gonflable industrielle pour travaux rames de métro
• Une nouvelle tente gonflable industrielle pour la société JEM
• 3 Descendeurs : une tente gonflable air captif de chantier de fumigation
• Tente industrielle gonflable
• Abri ou tente gonflable anti-acoustique / anti-bruit pour l’industrie
• Colas Rail / Colas : abris gonflables fabriqués sur mesure pour différents chantiers et besoins
• Hangar gonflable de grande taille
• Abri gonflable pour chantier aéronautique

D’autres concepts et réalisations de tentes gonflables, pour des chantiers et le BTP :

• CSR-TAJ SARL / BLUEWIN, en Suisse : abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif
• NJ Décobéton : Abri chantier piscine en 2 modules 6 x 6 x 2.5 m, air captif
• Val d’Amour Piscine : fabrication d’un abri gonflable de chantier piscine L = 12 m x l = 6 m ventilé par turbine
• Colas Rail: abri préau gonflable positionné entre 2 containers maritimes
• Tente pour nettoyage et décontamination des sols: Sol Environnement

Nous proposons aussi, pour la réduction des nuisances sonores et des bruits générés par les machines lors des chantiers urbains, pour l’amélioration du confort des riverains et des habitants en ville :

• Murs gonflables de réduction de bruits,
• Cabines gonflables de réduction de bruits.

Pour demander un devis et présenter votre projet de fabrication sur mesure d’un abri gonflable de chantiers industriels, nous vous proposons de consulter notre page de contact, ou bien de nous envoyer directement un mail à contact@flypix.fr, ou bien de nous appeler par téléphone au +33 (0)5 62 07 21 66.

Nous livrons des abris et tentes gonflables de chantier et BTP dans les territoires suivants :

• France métropolitaine,
• DOM-TOM : Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
• Europe : Luxembourg, Belgique, Suisse, Monaco,…
• Afrique Francophone : Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
• Livraison possible dans le monde entier, sur demande.

Pourquoi nous ne proposons pas de toile OXFORD pour nos abris ?

• Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
• Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
• Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.

D’autres documents à consulter :

• Notre chaîne Youtube est ici: https://www.youtube.com/channel/UCryYP3OT6vHUydIcJHjqPpw
• Notre fiche sur les abris, tentes et hangars gonflables pour le stockage de matériel – (286 Ko – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables en général – (905 Kb – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables de chantier BTP et maçonnerie – (525 Kb – PDF – Ouvre dans une autre fenêtre).
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre).

Dans cet article, nous allons vous présenter la fourniture de 2 nouvelles tentes gonflables militaires, pour la Marine Nationale à Toulon.

Ces abris PMA (postes médicaux avancés), sont déployés sur les ponts des frégates et des bateaux de la Marine Nationale.

Dans le cadre de sauvetages et pour la préservation des réfugiés et des migrants en haute mer, traversant la Manche dans des dangereuses embarcations de fortune, l’Armée Française veille sur leur sécurité (risques de noyades, hypothermie, violences).

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

Cette vue d’ensemble de la tente gonflable militaire. Celle-ci a été fabriquée sur mesure par nos soins, c’est un abri air captif, en enveloppe PVC 0.6 mm double peau capitonnée, et c’est une structure gonflable air captif, c’est-à-dire gonflée avec une pompe électrique 220 V. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nos atouts :

• fabrication française, sur mesure, par nos soins en France,
• nos conseils,
• qualité de la mise en œuvre et des finitions,
• notre savoir-faire,
• Garantie constructeur + SAV,
• SAV et prestations de services assurés.

Nous fournissons en tentes PMA : La Croix Rouge Française, La Croix Rouge Belge, Le Croissant Rouge Marocain, La Protection Civile du Niger, La Marine Nationale, Le Croissant Rouge Algérien, L’UMPS, SDIS, SMUR, EHPAD…

Il faut préciser que la tente PMA est aussi :

• un produit qualitatif, réutilisable et robuste,
• elle est dotée d’une enveloppe double peau et capitonnée en PVC 0.6 mm, très résistante aux vents,
• elle dispose d’une garantie constructeur, SAV,
• elle bénéficie d’une bâche au sol lavable en PVC, pour une bonne hygiène,
• et aussi des normes anti-feu LNE France M2, pour les enveloppes en PVC.

Ci-dessous : BAT (bon à tirer) et modélisation en 3D de la tente gonflable médicale, validés par le commanditaire, la Marine Nationale. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

ENVELOPPE DOUBLE PEAU CAPITONNÉE

Services & garanties

• Notre expérience et savoir faire, notre réactivité, nos références clients,
• Fabrication sur mesure, par nos soins, en France dans nos ateliers,
• Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
• Des matériaux PVC de grande qualité, résistants, solides et durables,
• Certifications; normes anti-feu LNE France type M2 (et non type M3, insuffisant ) pour les PVC (très haut niveau de protection contre le feu),
• Certifications: normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
• Garantie 1 an constructeur, SAV inclus,
• Assistance téléphonique,
• Service de maintenance et de réparation à l’atelier ou sur site.

Résultat final :

Tente médicale gonflable à usage militaire : à l’avant, une grande porte large pignon, les murs épais et très résistants en PVC 0.6 mm double peau capitonnée, anneaux et œillets de fixation pour les haubans. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Ci-dessous : L’État Français, et la Marine Nationale sauvent des vies humaines, et aident les migrants et les réfugiés traversant la Manche pour se rendre en Grande-Bretagne, dans des conditions très difficiles, à leurs risques et périls, sur des embarcations de fortunes et surchargées. En réalisant des missions de sauvetages en mer pour les sauver du froid et de la noyade, les marins prennent soin des migrants, en leur prêtant assistance et en leur administrant des premiers soins. Ces photographies qui nous ont été partagées par un officier de la Marine Nationale, sont des témoignages des situations difficiles et réelles qui se trament actuellement dans la mer de la Manche. Malheureusement ces hommes, femmes et enfants risquent leurs vies, en quête d’une meilleure existence, car leurs pays d’origines sont en guerre ou parce qu’ils subissent l’oppression de régimes politiques et religieux extrêmes, ou encore parce qu’ils sont des victimes une grande pauvreté. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Quelques détails et finitions de la tente PMA gonflable :

Valve de gonflage anti-retour, pour la pompe.– Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Fermetures Velcro larges bandes pour la grande porte large pignon. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Valve anti-retour, valves de surpression, murs en enveloppe double peau capitonnée, et bâche au sol soudée, en PVC lavable.

Porte large pignon : fermetures Velcro larges bandes. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Régulateur de pression 220 V pour les boudins d’ossatures, pour moduler la pression en fonction de la température et de la pression ambiante extérieure. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Régulateur de pression qui injecte ou retire de l’air à l’intérieur des boudins d’ossature. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une pompe électrique 220 V, normes CE, garantie 1 an. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nous sommes heureux d’avoir collaboré avec la société Etienne Lacroix, dans le cadre de la fabrication sur mesure d’une tente médicale à usage militaire, pour l’utiliser comme abri de premiers secours.

C’est une tente médicale PMA (Poste Médical Avancé) de couleurs blanc et bleu, de dimensions intérieures utiles 4 x 3 m, entièrement en enveloppe PVC 0.6 mm simple peau ; une structure gonflable air captif, c’est-à-dire gonflée à l’air avec une pompe électrique.

Nos atouts :

• fabrication française, sur mesure, par nos soins en France,
• nos conseils,
• qualité de la mise en œuvre et des finitions,
• notre savoir-faire,
• Garantie constructeur + SAV,
• SAV et prestations de services assurés.

Nous fournissons en tentes PMA : La Croix Rouge Française, La Croix Rouge Belge, Le Croissant Rouge Marocain, La Protection Civile du Niger, La Marine Nationale, Le Croissant Rouge Algérien, L’UMPS, SDIS, SMUR, EHPAD…

Il faut préciser que la tente PMA est aussi :

• un produit qualitatif, réutilisable et robuste,
• elle est dotée d’une enveloppe simple peau en PVC 0.6 mm, solide et robuste,
• elle dispose d’une garantie constructeur, SAV,
• elle bénéficie d’une bâche au sol lavable en PVC, pour une bonne hygiène,
• et aussi des normes anti-feu LNE France M2, pour les enveloppes en PVC.

Ci-dessous : BAT (bon à tirer) et modélisation en 3 dimensions de la tente médicale commanditée par Etienne Lacroix. C’est un abri gonflable de dimensions intérieures L = 4 m x l = 3 m, entièrement en enveloppe PVC 0.6 mm simple peau. Les boudins d’ossature, étanches et air captif, sont gonflés avec une pompe électrique 220 V. Elle est dotée de 2 manchons : un pour les câbles et un pour le chauffage ou la climatisation. La tente gonflable est en forme de 6 pans coupés. La hauteur utile de l’abri est de 3 m de haut. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Ci-dessous : une vue de la tente gonflable médicale de couleurs bleue et blanche, gonflée pendant les tests de pression à l’atelier, juste avant l’expédition finale vers le commanditaire. En bas à droite, il y a un manchon à air ou passe fils et gaines électriques. Devant, au premier plan à droite, sont visibles des anneaux et des œillets de fixations métalliques, disséminés le long des boudins d’ossatures air captif. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Modèle tente PMA 4 x 3 m – 12 m2 (dimensions intérieures), air captif

Poids total du kit : 80 kg – Dimensions de la tente pliée dans son sac de rangement : 100 x 90 cm

Caractéristiques techniques :

• Tente PMA (poste médical avancé),
• Structure gonflable air captif, gonflée à l’air avec une pompe électrique,
• Abri entièrement en enveloppe PVC 0,6 mm, jointures soudées étanches,
• Forme 5 ou 6 pans coupés,
• Murs et toiture : enveloppe PVC 0.6 mm, couleur Pantone usine,
• Boudins d’ossatures : enveloppe PVC 0.6 mm, couleur nuancier Pantone usine, diamètre 0.60 m,
• Bâche au sol soudée à la tente, en PVC lavable,
• Anneaux de fixation métalliques,
• Kit haubanage : corde marine Pro Lancelin,
• Bavette au sol,
• Kit réparation,
• Sac de rangement,
• 1 pompe électrique 220 V, normes CE, garantie 1 an,
• Tente sans fenêtres,
• Manchons à air chaud/froid et manchons passes fils et gaines électriques,
• 1 porte large pignon, fermetures Velcro, couleur uni, sans fenêtre,
• Garantie 1 an constructeur + SAV + Assistance téléphonique,
• Fabrication sur mesure en France par nos soins dans nos ateliers,
• Norme anti-feu LNE France type M2,
• BAT en studio graphique,
• Alimentation électrique : EDF, 220 V sur place à prévoir,
• Résistance aux vents : 70 km/h.

Services & garanties

• Notre expérience et savoir faire, notre réactivité, nos références clients,
• Fabrication sur mesure, par nos soins, en France dans nos ateliers,
• Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
• Des matériaux PVC de grande qualité, résistants, solides et durables,
• Certifications : normes anti-feu LNE France type M2 (et non type M3, insuffisant) pour les PVC (très haut niveau de protection contre le feu),
• Certifications : normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
• Garantie constructeur, SAV inclus,
• Assistance téléphonique,
• Service de maintenance et de réparation à l’atelier ou sur site.

Vue intérieure de la tente gonflable PMA (Poste Médical Avancé), avec au sol, une bâche en PVC lavable épaisse soudée à la structure de l’abri. Au centre se présente une porte large pignon avec des fermetures par des larges bandes Velcro. Les boudins d’ossatures étanches et air captif, interconnectés, assurent la cohésion et la solidité de l’ensemble de la structure gonflable. L’air provient d’une pompe électrique, qui remplit les boudins via une valve anti-retour. Des valves de surpression sont aussi présentes afin d’éviter un sur-gonflage de l’ensemble de la structure. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une épaisse bâche au sol, ici de couleur bleu foncé, en PVC lavable, en enveloppe PVC 0.6 mm simple peau, est soudée à la tente gonflable médicale. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nous avons collaboré avec le Centre Hospitalier de Sarlat, dans le cadre de la fabrication sur mesure d’une tente gonflable PMA (poste médical avancé), un abri gonflable de premiers soins en cas d’urgences.

C’est une structure gonflable air captif étanche, c’est-à-dire, gonflée avec une pompe électrique.

Ici, il s’agit d’un abri médical gonflable entièrement en enveloppe PVC 0.6 mm simple peau, de couleur blanche.

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

Vue intérieure de la tente PMA. Porte principale et porte latérale, large pignon à fermetures par larges bandes Velcro. Bâche au sol en PVC lavable soudée à la tente. Boudins d’ossatures interconnectés et épais pour une bonne solidité structurelle de l’ensemble de la structure gonflable air captif. Enveloppe entièrement blanche. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nos atouts :

• fabrication française, sur mesure, par nos soins en France,
• nos conseils,
• qualité de la mise en œuvre et des finitions,
• notre savoir-faire,
• Garantie constructeur + SAV,
• SAV et prestations de services assurés.

Nous fournissons en tentes PMA :

• La Croix Rouge Française, La Croix Rouge Belge, Le Croissant Rouge Marocain, La Protection Civile du Niger, La Marine Nationale, Le Croissant Rouge Algérien, L’UMPS, SDIS, SMUR, EHPAD…

Il faut préciser que la tente PMA est aussi :

• un produit qualitatif, réutilisable et robuste,
• elle est dotée d’une enveloppe simple peau  en PVC 0.6 mm, très résistante,
• elle dispose d’une garantie constructeur, SAV,
• elle bénéficie d’une bâche au sol lavable en PVC, pour une bonne hygiène,
• et aussi des normes anti-feu LNE France M2, pour les enveloppes en PVC.

Ci-dessous : Vue 3D et modélisation du BAT (bon à tirer) de la tente médicale PMA (Poste Médical Avancé) commanditée par le CH Sarlat. Les dimensions utiles ont été validées et spécifiées par le commanditaire directement en fonction de leurs besoins et cahier des charges. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Tente médicale L = 10 m x l = 4 m + 1 marquise externe L = 1.5 m

Caractéristiques :

Une autre photo prise depuis l’intérieur de la tente médicale gonflable. Observez les anneaux et les œillets de fixations métalliques internes répartis sur les boudins d’ossatures, et permettant de suspendre du matériel léger et utile pour les premiers secours adaptés et apportés aux malades, accidentés ou victimes. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

L’enveloppe en PVC 0.6 mm simple peau, est très solide et robuste. Elle est certifiée norme anti-feu LNE France type M2. En bas à droite : un exemple d’œillet de fixation métallique renforcé. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une vue de la face avant (pignon avant) de la tente PMA médicale ou militaire : bâche au sol en PVC lavable, marquise d’accès avec bavette propre en PVC, une porte large pignon, banderole de marquages personnalisés imprimés fixés par du velcro. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Vue détaillée d’un boudin d’ossature étanche air captif en PVC 0.6 mm : anneaux et œillets de fixations métalliques externes pour les haubans. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une prise de vue photo de l’intérieur de la tente PMA entièrement fermée : bâche au sol en PVC lavable. Le volume et l’espace sont complètement propres et lavables, avec des conditions d’hygiène parfaites… – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nous avons collaboré dernièrement avec la Marine Nationale (Armée Française) pour la réalisation d’une tente gonflable PMA (Poste Médical Avancé).

Elle pourra être utilisée sur le pont de leur navire, dans le cadre de l’accueil et de l’assistance aux réfugiés en mer dans la Manche, entre les côtes françaises et britanniques.

Cet abri gonflable, air captif, en enveloppe PVC 0.6 mm double peau capitonnée est résistante, elle mesure L = 4 x l = 3 m, soi une surface utile S = 12 m2.

Ce type d’abri a l’avantage de pouvoir être déployé par les marins et militaires, en quelques minutes, en cas d’urgence et de besoin, en mer.

Sa résistance grâce à l’enveloppe double peau capitonnée permet un usage polyvalent, avec des vents forts et en cas d’intempéries.

Documentation :

• Pour consulter ou télécharger notre catalogue sur les tentes, nous vous invitons à lire notre brochure sur les tentes et abris gonflables personnalisés (3.2 Mo – PDF – Ouvre dans un nouvel onglet).
• Pour acquérir plus d’informations sur nos tentes gonflables, nous vous proposons de visiter notre rubrique de documentations sur les abris, hangars et tentes gonflables fabriqués sur mesure (3 Mo – PDF – Ouvre dans un nouvel onglet).
• Pour visionner la fiche technique sur les tentes PMA gonflables, nous vous recommandons la lecture de la brochure sur les abris de poste médical avancé (709 Kb – PDF – Ouvre dans un nouvel onglet).

Ces abris gonflables sont des postes médicaux avancés, et sont déployés sur les ponts des frégates et des bateaux de la Marine Nationale. Ils sont utilisés dans le cadre de sauvetages et de la préservation des réfugiés et des migrants en haute mer, traversant la Manche dans des embarcations de fortune et dangereuses pour leur sécurité (risques de noyades). – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Tente PMA gonflable L = 4 x l = 3 m, S = 12 m2, air captif + pompe, enveloppe PVC 0.6 mm double peau capitonnée– Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Tente PMA gonflable L = 4 x l = 3 m, S = 12 m2, air captif + pompe, enveloppe PVC 0.6 mm double peau capitonnée– Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Cet abri médical gonflable, air captif, est gonflé avec une pompe électrique 220 V, et sa forme est en 5 pans coupés. La tente PMA est dotée d’une large porte pignon, et d’une bâche au sol soudée aux murs, en PVC lavable. Les murs sont en enveloppe double peau capitonnée, procurant une grande résistance. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nos atouts :

• fabrication française, sur mesure, par nos soins en France,
• nos conseils,
• qualité de la mise en œuvre et des finitions,
• notre savoir faire,
• Garantie constructeur + SAV,
• SAV et prestations de services assurés.

Nous fournissons en tentes PMA: La Croix Rouge Française, La Croix Rouge Belge, Le Croissant Rouge Marocain, La Protection Civile du Niger, La Marine Nationale, Le Croissant Rouge Algérien, L’UMPS, SDIS, SMUR, HEPAD…

Il faut préciser que la tente PMA est aussi :

• un produit qualitatif, réutilisable et robuste,
• Elle est dotée d’une enveloppe double peau et capitonnée en PVC 0.6 mm, très résistante aux vents,
• Elle dispose d’une garantie constructeur, SAV,
• Elle bénéficie d’une bâche au sol lavable en PVC, pour une bonne hygiène,
• et aussi des normes anti LNE France M2, pour les enveloppes en PVC.

Tente PMA gonflable L = 4 x l = 3 m, S = 12 m2, air captif + pompe, enveloppe PVC 0.6 mm double peau capitonnée

Caractéristiques :

• Structure gonflée à l’air, air captif,
• Dimensions utiles intérieures : L = 4 x l = 3 x H = 3,
• Surface utile intérieure : S = 12 m2,
• Avec 3 arches, 3 tubes de connexion de 30 cm de diamètre,
• Pompe électrique, norme CE, garantie 1 an,
• Valve anti-retour, valves de surpression,
• Enveloppe murs et toiture : enveloppe PVC 0,60 mm soudée, double peau, capitonnée,
• Charpente : ossatures PVC 0,60 mm simple peau, air captif étanche,
• Couleurs : voir nuancier Pantone pour le PVC 0,60 mm,
• 1 bâche au sol en PVC lavable, soudée à la tente,
• 1 porte large pignon, fermetures Velcro,
• Anneaux de fixation métalliques + kit de cordes marine pro Lancelin pour le haubanage,
• Normes anti-feu LNE FRANCE – type M2,
• 1 pompe électrique 220 V, normes CE,
• Sac de lestage à remplir de sable,
• Bon à tirer en studio graphique,
• Kit réparation,
• Sac de rangement,
• Garantie 1 an constructeur + SAV,
• Fabrication sur mesure en France par nos soins,
• Prévoir EDF 220 V sur place,
• Poids estimé : 130 kg environ.

GARANTIE 1 AN CONSTRUCTEUR + SAV

Nous sommes heureux de vous annoncer que nous avons fabriqué une tente de poste médical avancé (tente PMA), pour l’Armée Française (La Protection Civile du Niger), pour l’Ambassade de France au Niger, en Afrique.

Il s’agit ici d’un abri médical de premiers secours, de dimensions 10 x 6 m, S = 60 m2, air captif, gonflé avec une pompe électrique et doté d’un régulateur de pression.

Cette tente de premiers soins a été fabriquée sur mesure en France par nos soins, grâce à notre équipe d’ingénieurs et de techniciens aguerris et expérimentés.

Nous fournissons en tentes gonflables  PMA:

• La Marine Nationale, La Protection Civile, La Croix Rouge Française, La Croix Rouge Belge, Le Croissant Rouge Marocain, Le Croissant Rouge Algérien, L’UMPS, SDIS, SMUR…

Une tente gonflable, poste médical avancé (tente PMA) fabriquée sur mesure par nos soins en France pour la Protection Civile du Niger, l’Ambassade de France au Niger, en Afrique. Cet abri gonflable est utilisé pour la protection des civils, l’application de soins, pour la protection de réfugiés, ou encore, dans le cadre de la lutte sanitaire contre COVID-19/Coronavirus. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Démonstration vidéo ici:

https://youtu.be/nER_opYjyew

Tente PMA air captif L = 10 m x l = 6 m x H = 2.75 m, PVC 0,6 mm + pompe + régulateur pression

Modélisation 3D (BAT, ou bon à tirer) de la tente médicale gonflable. C’est un modèle à pans coupés, air captif, gonflé avec une pompe électrique d’un seul tenant. Celle-ci est composée de 3 portes, de fenêtres et d’une bâche au sol lavable en PVC. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Caractéristiques techniques :

• Structure étanche en air captif gonflée à l’air avec une pompe électrique 220 V,
• Surface utile intérieure : 60 m2,
• Dimensions utiles intérieures : L = 10 m x l = 6 m,
• Forme : 5 pans coupés ou tunnel,
• Pompe + régulateur de pression,
• Enveloppe toiture et murs : tout PVC 0,6 mm, simple cloison,
• Charpente : ossatures PVC 0,6 mm, boudins D = 0,90 m simple cloison,
• Couleur enveloppe PVC 0.6 mm : voir nuancier Pantone pour les couleurs ci-joint,
• Anneaux de fixation métalliques + cordes pour haubanage Lancelin,
• Normes anti-feu (type M2), normes CE,
• Valve anti retour, valves de surpression,
• Manchons à air chaud/froid (clim non fournie),
• Manchons passe-fil et gaines électriques,
• 1 bâche lavable au sol en PVC soudée,
• 1 marquise d’accès à une porte,
• 2 portes larges pignons (dimensions à définir) ,
• 6 fenêtres transparentes CRYSTAL + 8 volets amovibles, fixation velcro,
• Bon à tirer en studio graphique,
• Kit réparation,
• Sac de rangement,
• Garantie 1 an constructeur + SAV,
• Fabrication sur mesure en France par nos soins,
• Prévoir alimentation EDF 220 V sur place.
• 3 marquages amovibles Velcro : impression de logo ou de texte en couleur. Fixations par bandes velcro.

Informations complémentaires :

• Poids unitaire estimé par tente : 200 kg
• Volume unitaire plié : 1.4 m x 1.2 m
• Délai fabrication : 15 à 20 jours

D’autres vues 3D proposées aux commanditaires, et validées pour la mise en fabrication définitive de la tente médicale gonflable. C’est un abri fabriqué sur mesure en France. Cet abri a été réalisé pour la protection des civils, des réfugiés et aussi dans le cadre de la lutte contre la COVID-19/coronavirus. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Ici, nous observons la porte de sortie de la tente PMA (Poste Médical Avancé). Celle-ci, en enveloppe PVC 0.6 mm simple peau, est dotée de boudins d’ossatures air captif étanche, et d’un mur/toiture en enveloppe simple peau. Elle est gonflée grâce à une pompe et à un régulateur de pression. Le haubanage est assuré par des cordes de hauban de type marine pro Lancelin. La tente est composée de matériaux aux normes anti-feu LNE France type M2. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Cet abri gonflable médical, de dimensions L = 10 x l = 6 m S = 60 m2, possède une entrée avec une marquise, pour protéger de la pluie et des intempéries. Les véhicules de premiers secours peuvent ainsi pénétrer sous la marquise pour transférer des malades ou des accidentés par la porte d’entrée principale. Nos tentes médicales sont ergonomiques et peuvent être déployées très facilement par une équipe de premiers soins (ici des militaires de l’Armée française de la Protection Civile du Niger). – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nous fabriquons des abris médicaux gonflables destinés à répondre aux besoins des médecins et du personnel médical. Elle comprend des larges portes pignon, des marquages personnalisés avec des banderoles amovibles Velcro, des fenêtres avec moustiquaires et volets amovibles Velcro. Il y a aussi une bâche au sol lavable en PVC à l’intérieur, pour une bonne hygiène. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

On observe sur cette photo une large porte pignon, avec au-dessus, une grande banderole imprimée fixée par velcro, en bas à droite et à gauche des manchons à air et des passe-fils et gaines électriques. À l’intérieur de la tente PMA on devine les fenêtres (ici fermées) et aussi la bâche au sol en PVC lavable. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Les banderoles de marquages amovibles sont imprimées en full print, avec le logo et les mentions d’inscriptions souhaitées par le commanditaire. La porte large pignon est conçue aux bonnes dimensions pour un passage facile des patients et du personnel médical, et du matériel de premiers soins aussi. La bâche au sol en PVC lavable isole l’intérieur des poussières et de la saleté en provenance du sol. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Vue intérieure de la tente gonflable PMA de premiers secours : l’ensemble est très lumineux grâce à l’enveloppe blanche en PVC 0,6 mm. Il y a une bâche au sol lavable en PVC qui assure l’hygiène et la protection vis-à-vis des saletés et de la poussière en provenance du sol. De larges fenêtres, dotées de moustiquaires et de volets, permettent d’éclairer l’intérieur avec une lumière naturelle issue du soleil. Des conditions idéales pour le personnel soignant. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Ici, nous voyons des fenêtres larges avec moustiquaires et des volets, et aussi des boudins d’ossatures air captif étanche en enveloppe PVC 0.6 mm simple peau. L’enveloppe de couleur blanche laisse passer une lumière diffuse propice à l’auscultation des patients et des malades pendant les premiers secours. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Sur cette photo, nous pouvons observer : la large porte pignon ouverte, la banderole de marquage amovible imprimée fixée par velcro, des larges fenêtres (avec moustiquaires et volets), et en bas à droite la pompe régulatrice de pression. Le régulateur de pression assure que la pression est toujours identique à l’intérieur des boudins d’ossature, qui sont aussi dotés de valves de surpression.

Nos atouts :

• fabrication française, sur mesure,
• nos conseils,
• qualité de la mise en œuvre et des finitions,
• notre savoir-faire,
• Garantie constructeur + SAV,
• SAV et prestations de services assurés.

Découvrez nos tentes de premiers secours :

• Notre site web consacré exclusivement aux tentes médicales.
• Page spéciale sur les tentes PMA gonflables,
• Solution des tentes pliables avec armatures métalliques: poste médical avancé,
• Découvrez une autre tente gonflable PMA (Poste Médical Avancé), fabriquée pour la BDA en Belgique,
• Nous avons réalisé aussi une tente médicale de premiers secours pour la Croix Rouge Française,
• Nous effectuons aussi des SAV, maintenance et réparations de tentes médicales, comme nous avons fait pour la Croix Rouge Française,
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre),
• Fiche sur les tentes gonflables PMA (Poste Médical Avancé) – (700 Kb – PDF – Ouvre dans une autre fenêtre).

Nous avons fabriqué pour l’Armée Française, pour la Protection Civile du Niger, de l’Ambassade de France du Niger, un lot de 20 tentes pliables poste médical avancé (tentes PMA pliables).

Ce sont des abris de postes médicaux avancés, de dimensions L = 6 x l = 3 m, S = 18 m2, et personnalisés avec des marquages et des impressions avec le logo de la Protection Civile du Niger.

Il s’agit de 2 kits de tentes pliables, fournis avec les lestages, et les armatures en métal pliables ; c’est une solution qui reste robuste et très fiable.

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

Sur les murs latéraux de la tente médicale pliable, nous observons des marquages personnalisés, imprimés sur l’enveloppe. Ici le logo de la Protection Civile du Niger (Armée Française), suite à une demande de l’Ambassade de France basée au Niger. Les enveloppes sont épaisses et robustes. Ce sont des matériaux de grande qualité, aux normes anti-feu M2. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Sur cette photo de la tente pliable PMA (Poste Médical Avancé), nous pouvons observer les murs latéraux avec des marquages imprimés personnalisés, les armatures pliables en métal, et la structure soutenant le toit. Ici la porte d’accès large pignon est ouverte. Ce type d’abri médical peut être installé et déployé sur n’importe quel site et à n’importe quel moment, en cas d’urgence (catastrophes naturelles, épidémies, attentats terroristes, accidents industriels). – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Ceci est une tente pliable médicale, pour poste de premiers secours, de dimensions 6 x 3 m, fabriquée sur mesure pour l’Armée française, pour la Protection Civile du Niger, pour l’Ambassade de France du Niger. C’est une tente destinée à la protection des civils, des réfugiés, et aussi à la participation à la lutte contre la COVID-19/Coronavirus. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Sur cette photo de la tente pliable PMA (Poste Médical Avancé), nous pouvons observer les murs latéraux avec des marquages imprimés personnalisés, les armatures pliables en métal, et la structure soutenant le toit. Ici la porte d’accès large pignon est ouverte. Ce type d’abri médical peut être installé et déployé sur n’importe quel site et à n’importe quel moment, en cas d’urgence (catastrophes naturelles, épidémies, attentats terroristes, accidents industriels). – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Sur les murs latéraux de la tente médicale pliable, nous observons des marquages personnalisés, imprimés sur l’enveloppe. Ici le logo de la Protection Civile du Niger (Armée Française), suite à une demande de l’Ambassade de France basée au Niger. Les enveloppes sont épaisses et robustes. Ce sont des matériaux de grande qualité, aux normes anti-feu. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Les tentes pliables L = 6 x l = 3 m comportent un lot de 6 lestages en métal, dont le but est d’assurer une très bonne assise et stabilité des pieds, des armatures, et de l’ensemble de la structure pliable. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Les armatures de la tente pliable, en métal, sont très robustes et solides, et peuvent résister à des vents de 100 km/h. À cela, les systèmes de lestage assurent une parfaite assise et stabilité de l’abri médical. Les armatures se fixent très facilement pendant le montage, d’un seul tenant. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Les armatures de la tente médicale, une fois pliées, prennent très peu de place, et peuvent se ranger dans un sac de transport. Elles sont à la fois épaisses, légères et solides. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Les armatures de la tente gonflable PMA se plient simplement pour être rangées dans un sac de rangement et de stockage. La tente médicale peut ainsi être pliée et se ranger aisément dans un véhicule ou un lieu de stockage, pour la sortir et la déployer rapidement en cas de besoin. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Découvrez plus d’informations sur nos tentes gonflables de premiers secours :

• Page spéciale sur les tentes PMA gonflables,
• Notre nouveau site web consacré exclusivement aux tentes médicales,
• Solution des tentes pliables avec armatures métalliques: poste médical avancé,
• Découvrez une autre tente gonflable PMA (Poste Médical Avancé), fabriquée pour la BDA en Belgique,
• Nous avons réalisé aussi une tente médicale de premiers secours pour la Croix Rouge Française,
• Nous effectuons aussi des SAV, maintenance et réparations de tentes médicales, comme nous avons fait pour la Croix Rouge Française,
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre),
• Fiche sur les tentes gonflables PMA (Poste Médical Avancé) – (700 Kb – PDF – Ouvre dans une autre fenêtre).
