Un abri gonflable industriel air captif en forme de maison

Pour une société d’un secteur industriel dont nous ne citerons pas le nom, nous avons été sollicités pour la fabrication sur mesure d’une tente gonflable destinée à être utilisée pour accomplir des tests et des mesures dans le cadre de travaux d’inspections et de certifications de machines et d’appareils spécifiques.

Cette structure gonflable en enveloppe PVC 0.45 mm double peau capitonnée est gonflée à l’air par une turbine en permanence.

Nous fournissons :

3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

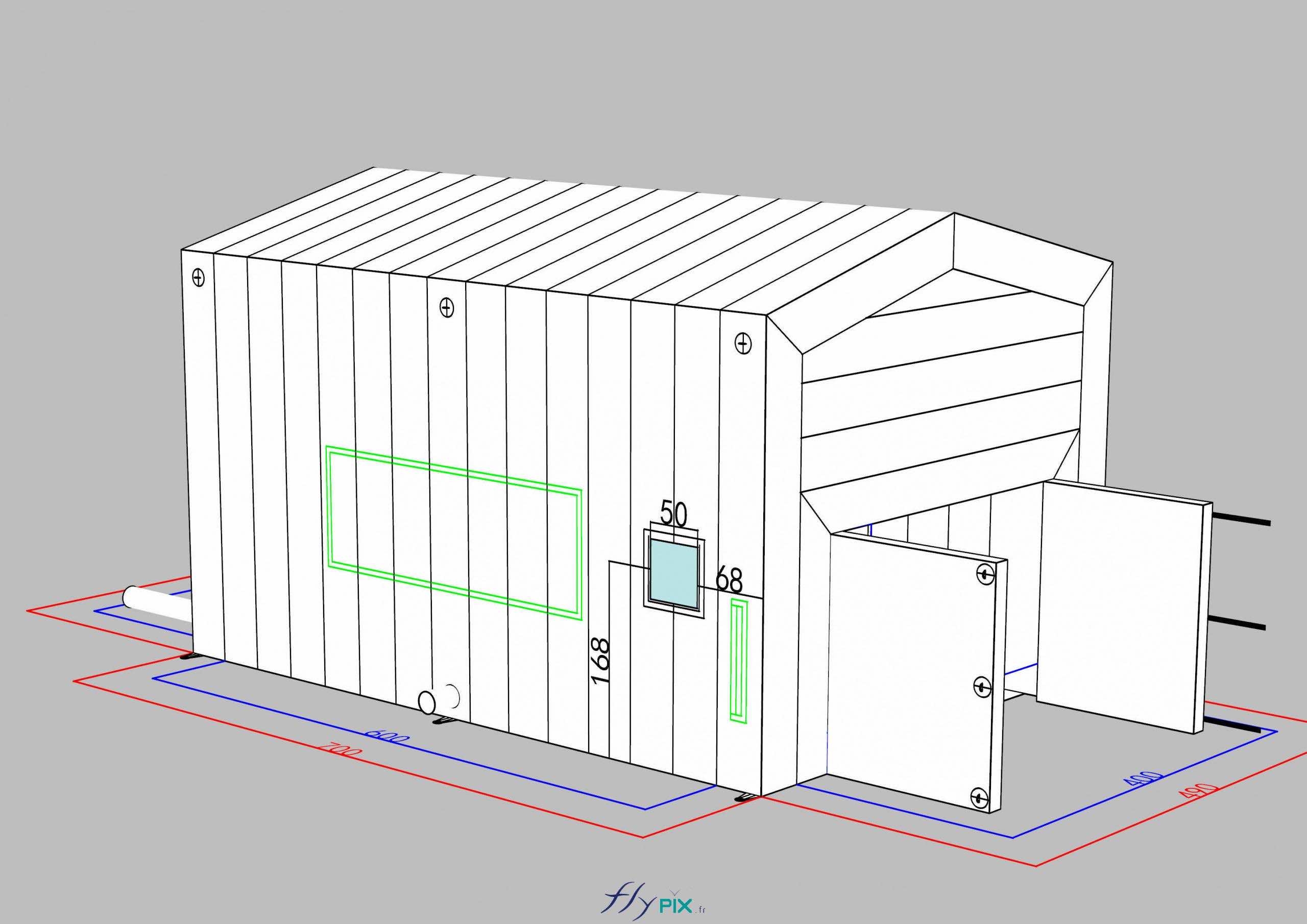

La forme de cet abri gonflable industriel est très particulière et elle a été conçue et développée spécifiquement pour accueillir des interfaces très précises et très spécifiques, que nous ne pouvons pas énoncer ni divulguer pour préserver et respecter la discrétion de notre commanditaire. Cette réalisation est très intéressante parce qu’elle permet de prouver qu’il est possible de fabriquer des tentes gonflables industrielles d’autres formes que les formes classiques : tunnel, demi-lune, U-inversé, maison, chapiteau ou igloo. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

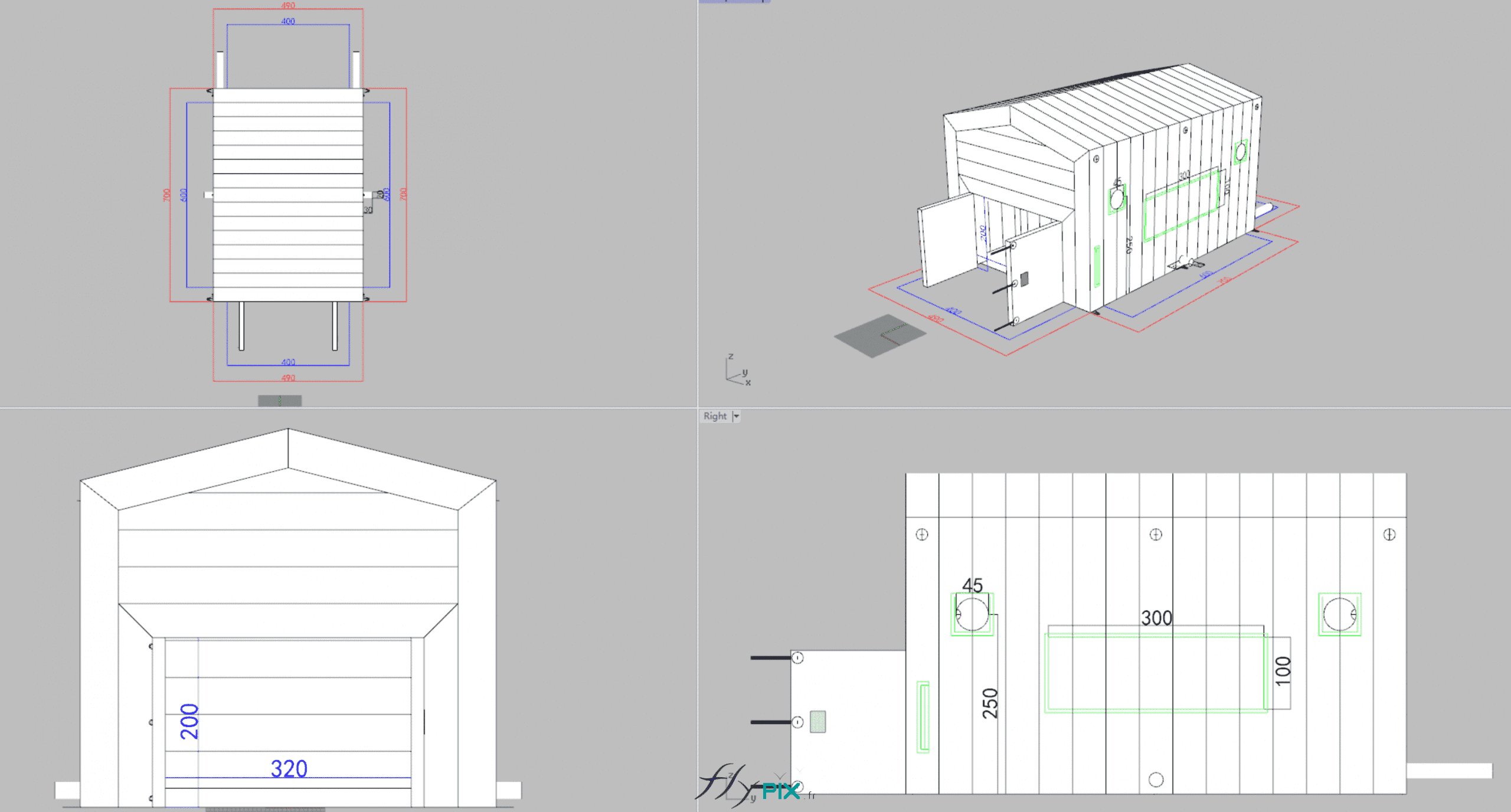

Modélisation en 3D présentant différentes vues de la tente gonflable industrielle. En haut à gauche, une vue de dessus, en haut à droite, une vue 3D en plongé, en bas à gauche, une vue de face avant, et en bas à droite une vue du coté latéral droit. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Qté 1 abri gonflable de chantier – L = 6 m x l = 4 m x H = 3.5, tunnel demi-lune, enveloppe PVC 0.45 mm double peau capitonnée, 1 turbine, 1 caisson à turbine, 6 lestages, 1 flycase en bois

Caractéristiques techniques :

Abri de chantier industriel gonflable,
Dimensions utiles intérieures : L = 6 m x l = 4 m x H = 3.5 m,
Hauteur clef de voute : H = 3.5 m,
Forme tente : maison,
Surface utile de travail : 24 m2
Structure ventilée par turbine en permanence,
1 turbine électrique 220 V, normes CE, garantie 1 an, incluse dans le kit,
1 porte large pignon, dimensions L = 3.2 m x H = 2.3 m, avec 1 hublot à hauteur d’homme pour voir à l’intérieur, enveloppe simple peau,
Sans fenêtre au niveau tunnel,
Tous les murs sont capitonnés, en enveloppe PVC 0.45 mm double peau capitonnée, jointures cousues,
2 manchons de 40 cm de diamètre (1 entrée + 1 sortie), emplacements à définir,
2 manchons passe-fils et gaines électriques, diamètre 10 cm, longueur 1 m, emplacements à définir,
Enveloppe PVC anti UV, antifongique, résistant au sel marin,
Anneaux et œillets métalliques internes et externes,
Anneaux et œillets métalliques externes,
Kit haubanage : corde marine pro Lancelin,
Bâche au sol amovible, fixations velcro,
2 banderoles de marquages amovibles, fixations velcro, L = 2 m x H = 1.5 m, incluses,
Bande velcro pour interface support caméra,
Kit de réparation,
Sac de rangement,
Norme anti-feu LNE France type M2,
BAT en studio graphique,
Fabrication sur mesure par nos soins, dans nos ateliers en France, à Orléans,
Prévoir courant électrique 220 V, en permanence, pour alimenter la turbine électrique, durant toute la durée du gonflage de la tente.

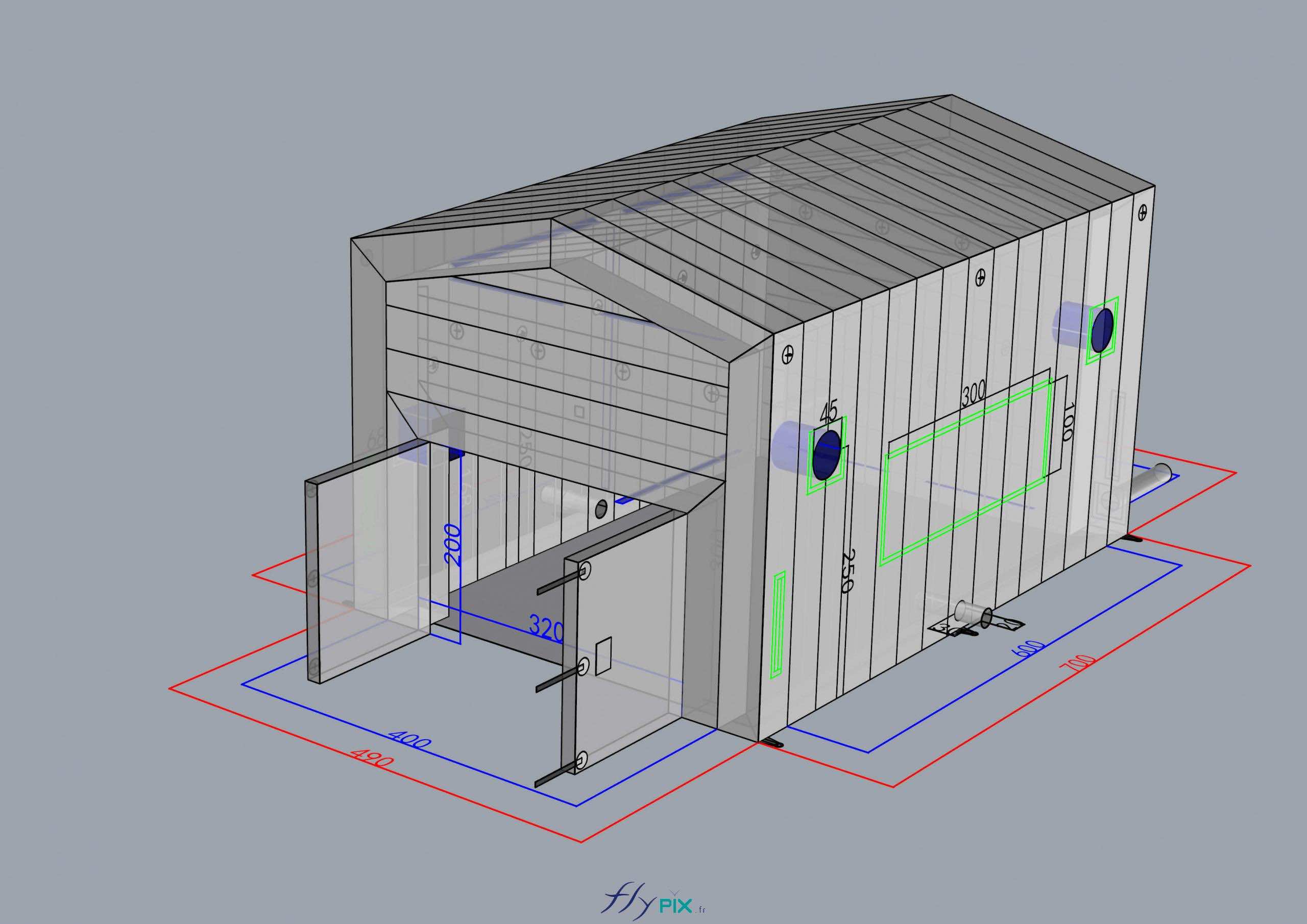

Une vue générale en infographie 3D d’un abri gonflable industriel qui montre plusieurs choses intéressantes : une grande porte principale en façade avant, avec 2 panneaux fermants, des manchons à air, des manchons passe fils et gaines électriques, des banderoles de fixations velcro, et aussi des emplacements pour des banderoles de marquages imprimés amovibles. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

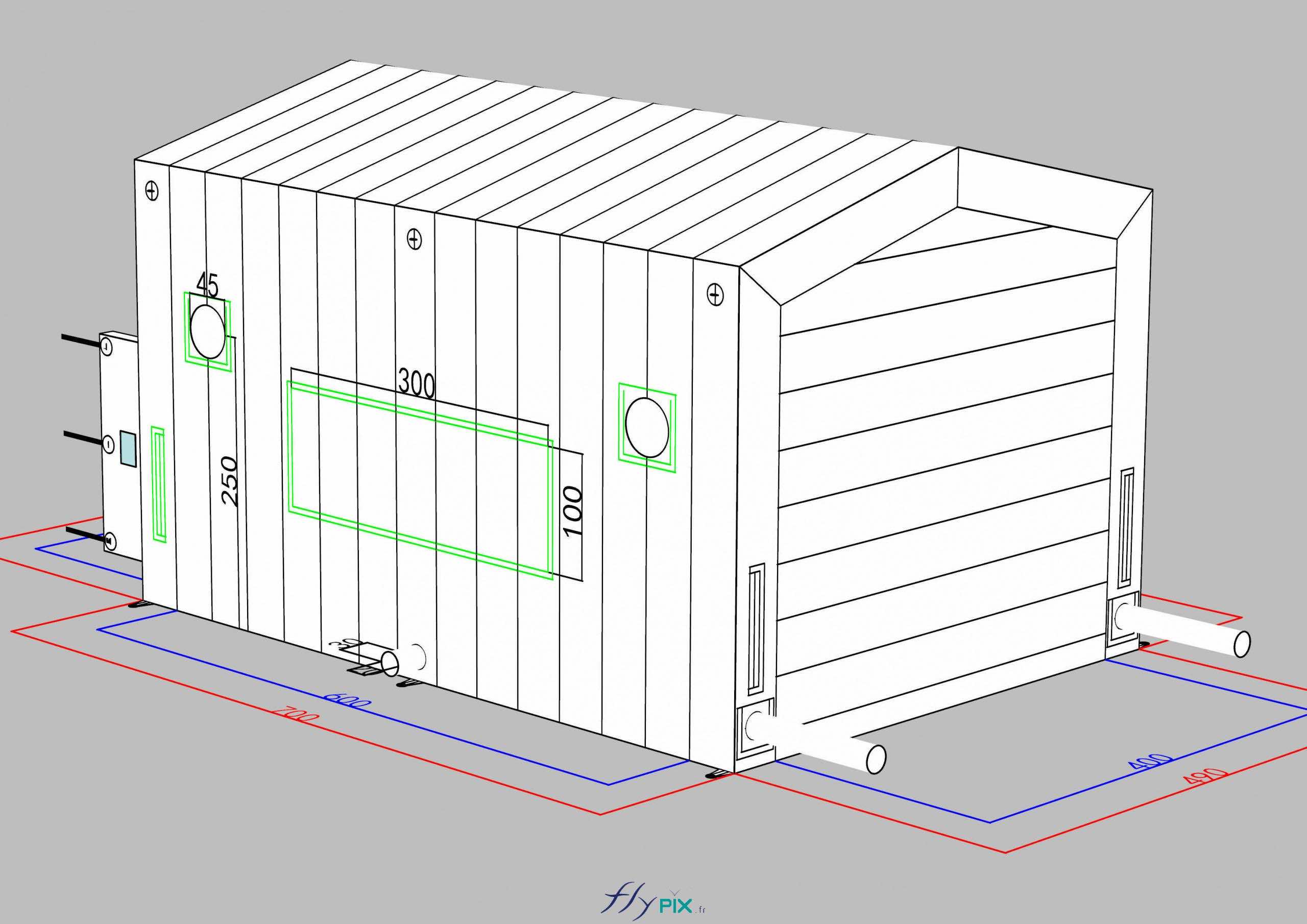

Sur le mur latéral du coté droit, au centre, un rectangle vert matérialise la présence d’une banderole imprimée qui sera fixée avec du velcro. En dessous, au pied du mur, dans la partie inférieure, au centre, se trouve un manchon à air ou passe fils électriques. Sont visibles aussi des interfaces pour y placer des éléments de tuyaux amovibles. Sur la façade arrière, le pignon arrière, à la base du mur, se trouve 2 autres manchons à air. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

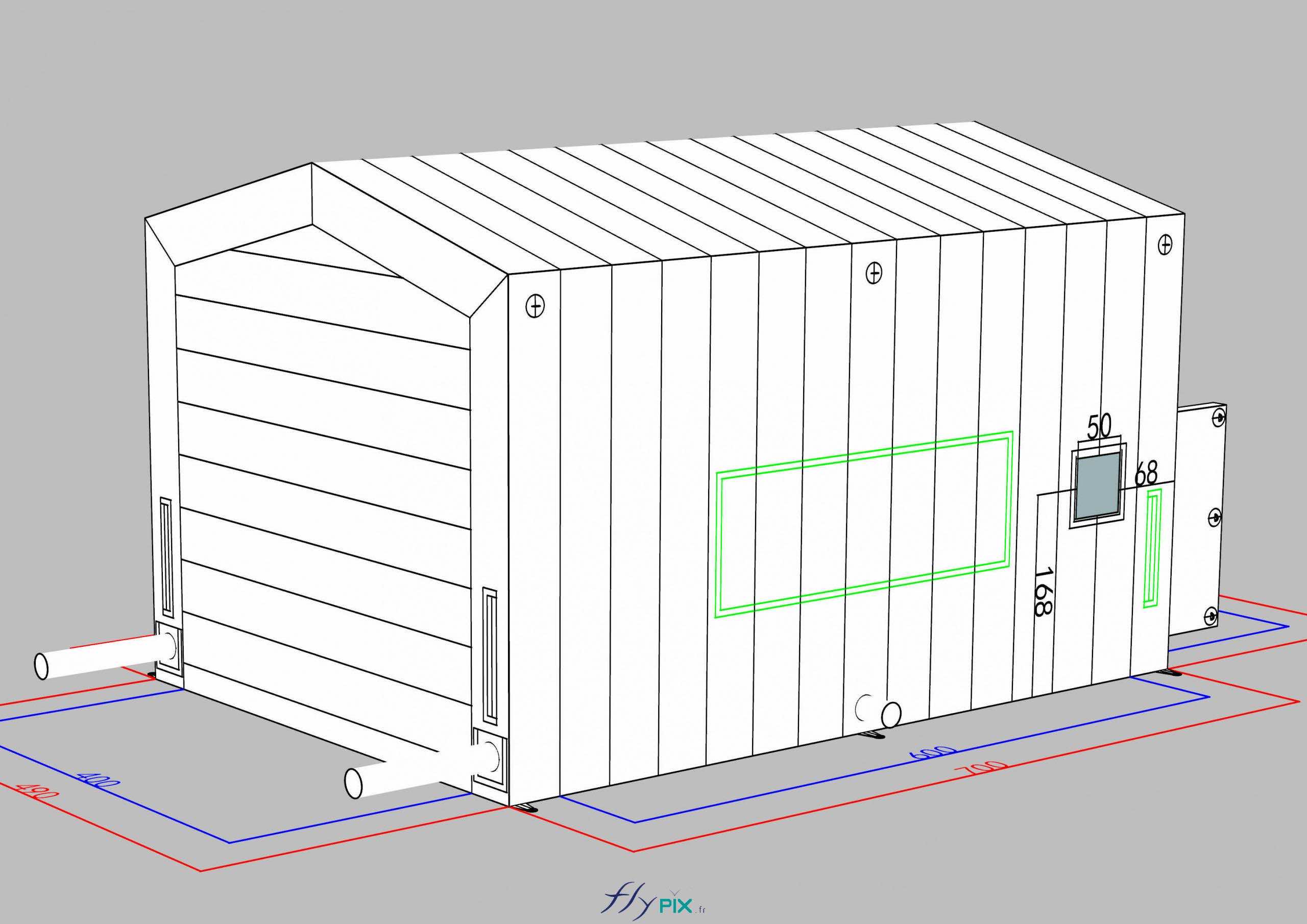

Le mur du côté latéral gauche présente les mêmes interfaces, sauf qu’il y a en plus un hublot, une fenêtre d’observation pour voir à l’intérieur de l’abri gonflable industriel. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

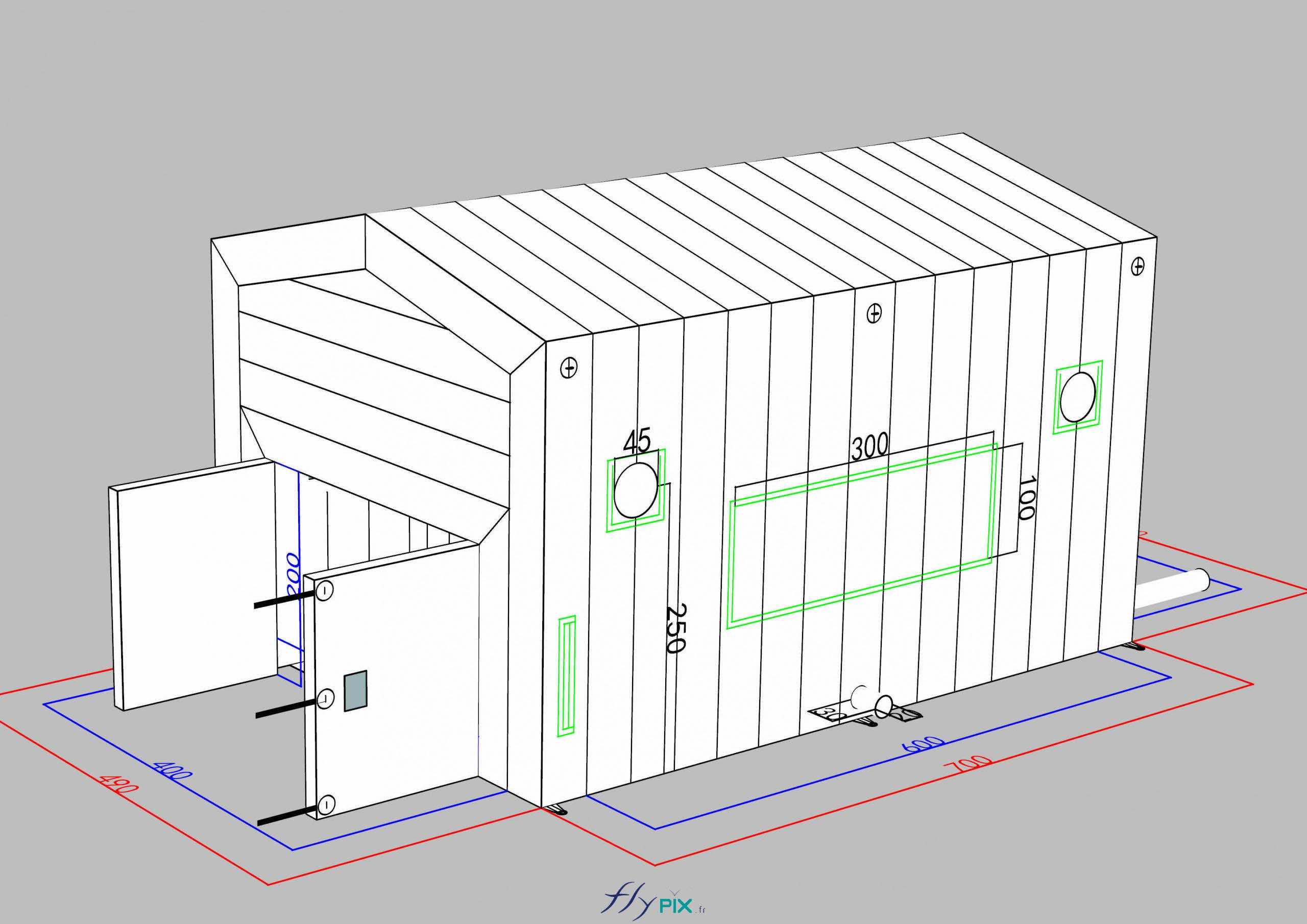

Une vue en 3D générale, une infographie présentant la tente gonflable industrielle en plongée, avec la porte principale du pignon de la façade avant, et le mur latéral du côté droit. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

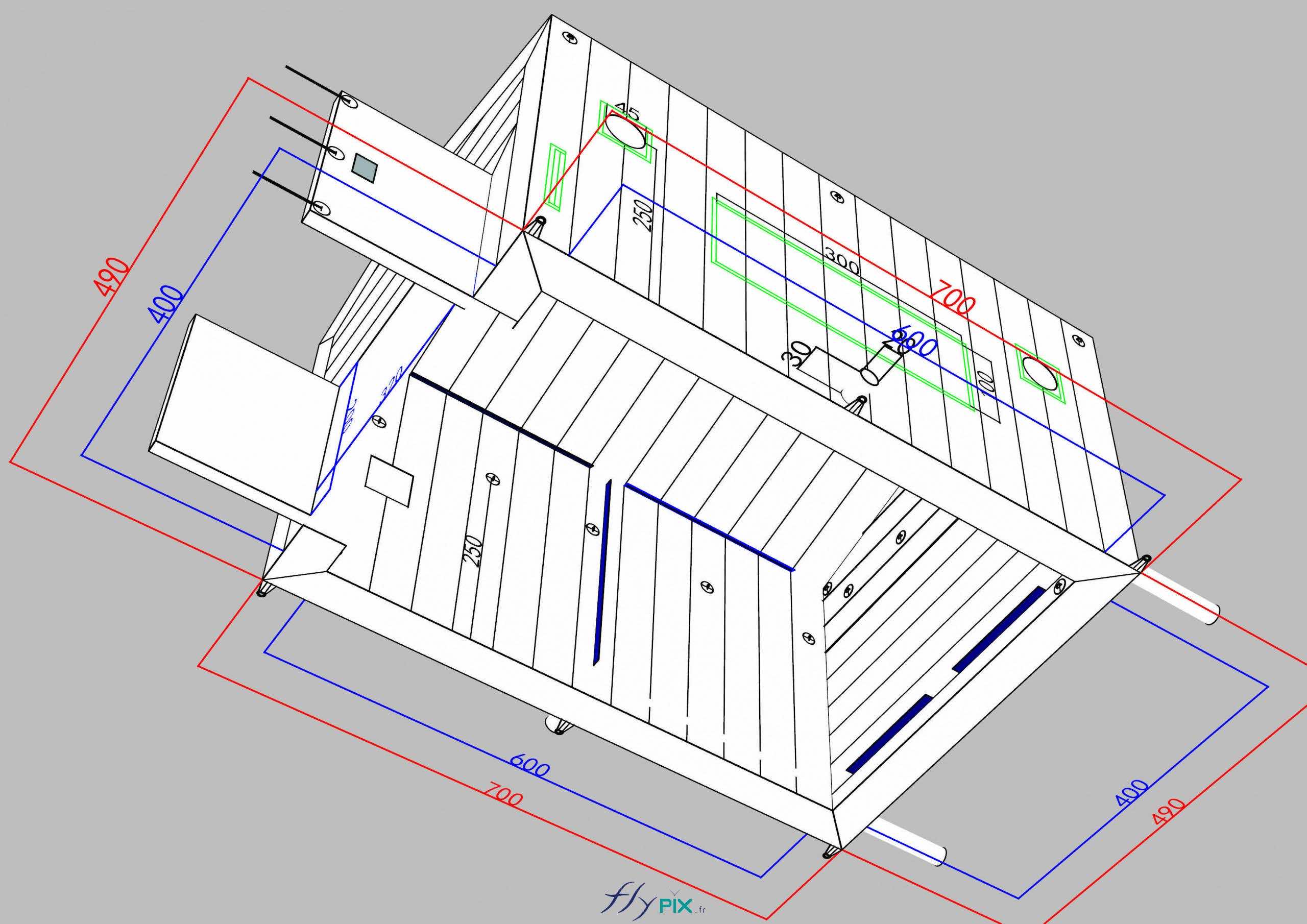

Une infographie 3D qui présente une vue de dessous de la tente gonflable industrielle, une structure gonflable en enveloppe PVC 0.45 mm double peau capitonnée, et gonflée à l’air avec une turbine en permanence. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

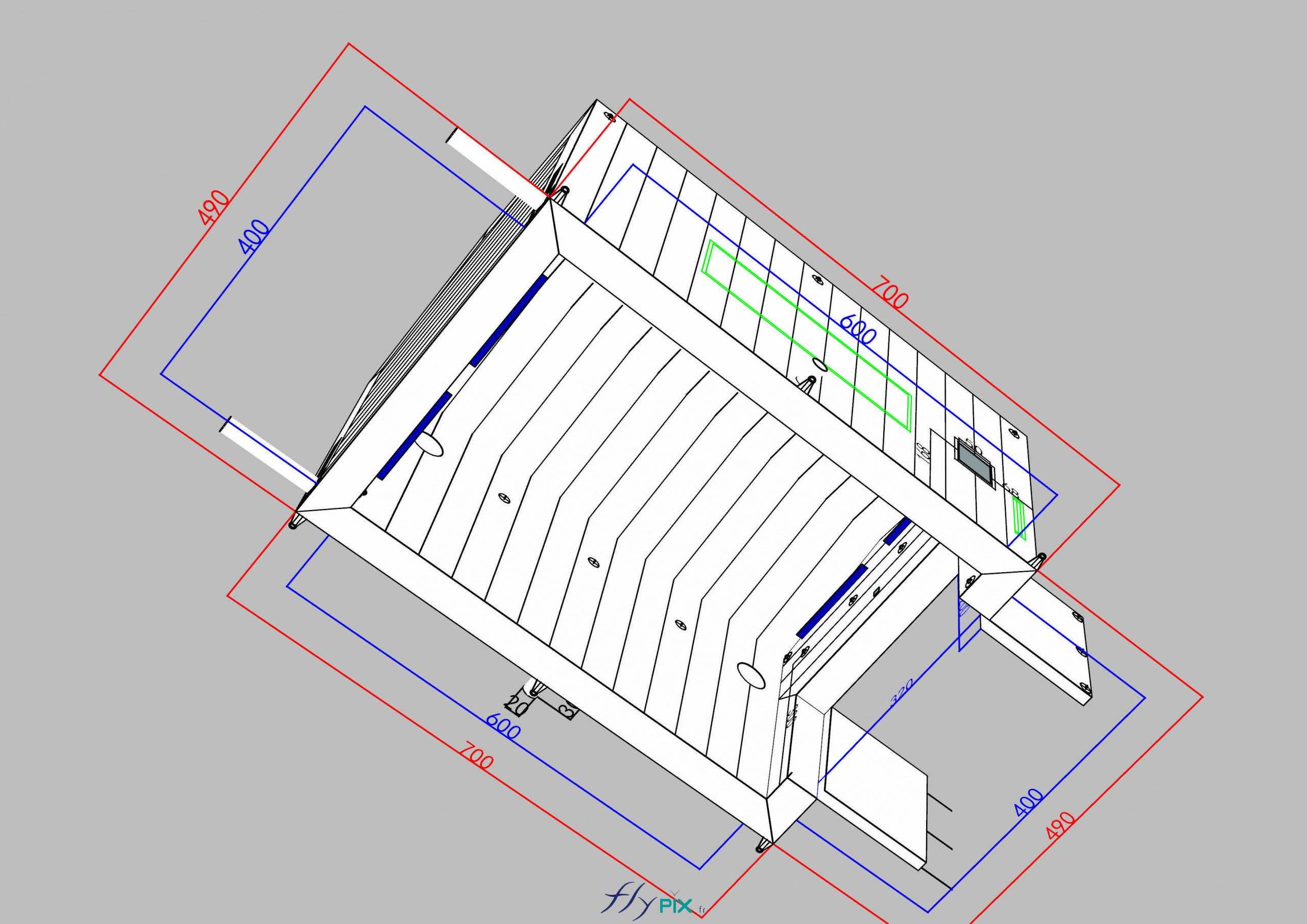

Une infographie 3D qui présente une vue de dessous de l’abri gonflable industriel, avec une surface utile de travail : 24 m2. Une structure gonflée à l’air, ventilée par turbine en permanence. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Nous fabriquons sur mesure, par nos soins, et en France, en fonction des besoins et des cahiers de charges de nos commanditaires :

Abris gonflables,
Cabines gonflables,
Tentes gonflables,
Hangars gonflables,
Préaux gonflables.

Types de chantiers BTP ou industriels :

Maçonnerie,
Poses d’enduits ou de résines,
Routes et chaussées,
Revêtements de sols,
Rénovations et restaurations,
Terrassements,
Démolitions,
Dépollutions de sol,
Excavations,
Peinture, soudures,
Travaux sur les piscines, bassins,
Stockage de matériel ou de matériaux.

Découvrez d’autres exemples concrets d’abris gonflables, tentes gonflables ou hangars gonflables de chantier industriels :

D’autres concepts et réalisations de tentes gonflables, pour des chantiers et le BTP :

Nous proposons aussi, pour la réduction des nuisances sonores et des bruits générés par les machines lors des chantiers urbains, pour l’amélioration du confort des riverains et des habitants en ville :

Murs gonflables de réduction de bruits,
Cabines gonflables de réduction de bruits.

Pour demander un devis et présenter votre projet de fabrication sur mesure d’un abri gonflable de chantiers industriels, nous vous proposons de consulter notre page de contact, ou bien de nous envoyer directement un mail à contact@flypix.fr, ou bien de nous appeler par téléphone au +33 (0)5 62 07 21 66.

Nous livrons des abris et tentes gonflables de chantier et BTP dans les territoires suivants :

France métropolitaine,
DOM-TOM : Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
Europe : Luxembourg, Belgique, Suisse, Monaco,…
Afrique Francophone : Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
Livraison possible dans le monde entier, sur demande.

Pourquoi nous ne proposons pas de toile OXFORD pour nos abris ?

Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.
