En Suisse, pour la société NVRM – NV Remontées mécaniques SA, pour la commune de la ville de NENDAZ dans le canton du Valais, située dans le district de Conthey.

Nous avons fabriqué un abri gonflable en forme de tunnel demi-lune, pour réaliser une extension d’une zone abritant des personnes du public, pour l’animation d’une scène de spectacle.

Cette structure gonflable gonflée à l’air avec une pompe électrique, est en enveloppe PVC 0.6  mm double peau capitonnée.

C’est une tente gonflable très robuste.

Nous fournissons :

  • 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…



Cet abri gonflable, air captif, en enveloppe PVC 0.6 mm double peau capitonnée, est très solide et très robuste. Cette structure gonflable à l'air avec une pompe électrique et un régulateur de pression est destinée à accueillir des animateurs, des artistes, des musiciens, pour les animations de spectacles et de concerts pour un large public. La tente gonflable est raccordée à une structure déjà existante, pour faire une extension,et elle a été installée dans une station balnéaire, une station de ski en montagne, en plein hiver ; elle résiste au froid montagnard Suisse.

Cet abri gonflable, air captif, en enveloppe PVC 0.6 mm double peau capitonnée, est très solide et très robuste. Cette structure gonflable à l’air avec une pompe électrique et un régulateur de pression est destinée à accueillir des animateurs, des artistes, des musiciens, pour les animations de spectacles et de concerts pour un large public. La tente gonflable est raccordée à une structure déjà existante, pour faire une extension, et elle a été installée dans une station balnéaire, une station de ski en montagne, en plein hiver ; elle résiste au froid montagnard Suisse. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

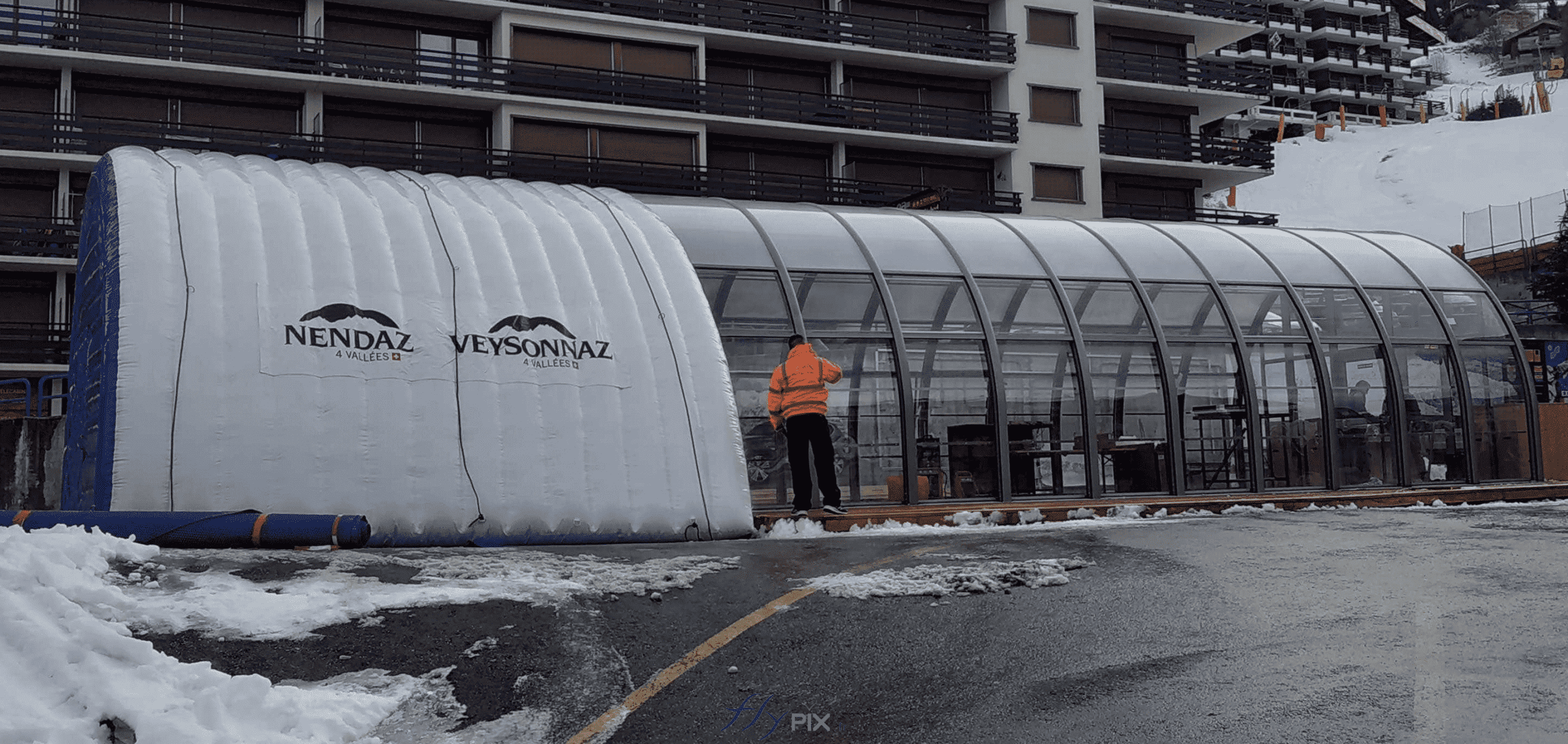

Voici un abri gonflable de type tente scènes de spectacles gonflable, en forme de tunnel demi-lune, une structure gonflable air captif, de dimensions utiles intérieures L = 10 x l = 6 x H = 4 m, entièrement en enveloppe PVC 0.6 mm double peau capitonnée. Ce module de tente gonflable, sans pignon arrière, est destiné à se raccorder à une structure en métal et en verre déjà existante, dans laquelle il y aura des spectateurs pendant l'événement. Le but étant de proposer une surface totale utile intérieure plus grande, de manière temporaire.

Voici un abri gonflable de type tente scènes de spectacles gonflable, en forme de tunnel demi-lune, une structure gonflable air captif, de dimensions utiles intérieures L = 10 x l = 6 x H = 4 m, entièrement en enveloppe PVC 0.6 mm double peau capitonnée. Ce module de tente gonflable, sans pignon arrière, est destiné à se raccorder à une structure en métal et en verre déjà existante, dans laquelle il y aura des spectateurs pendant l’événement. Le but étant de proposer une surface totale utile intérieure plus grande, de manière temporaire. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

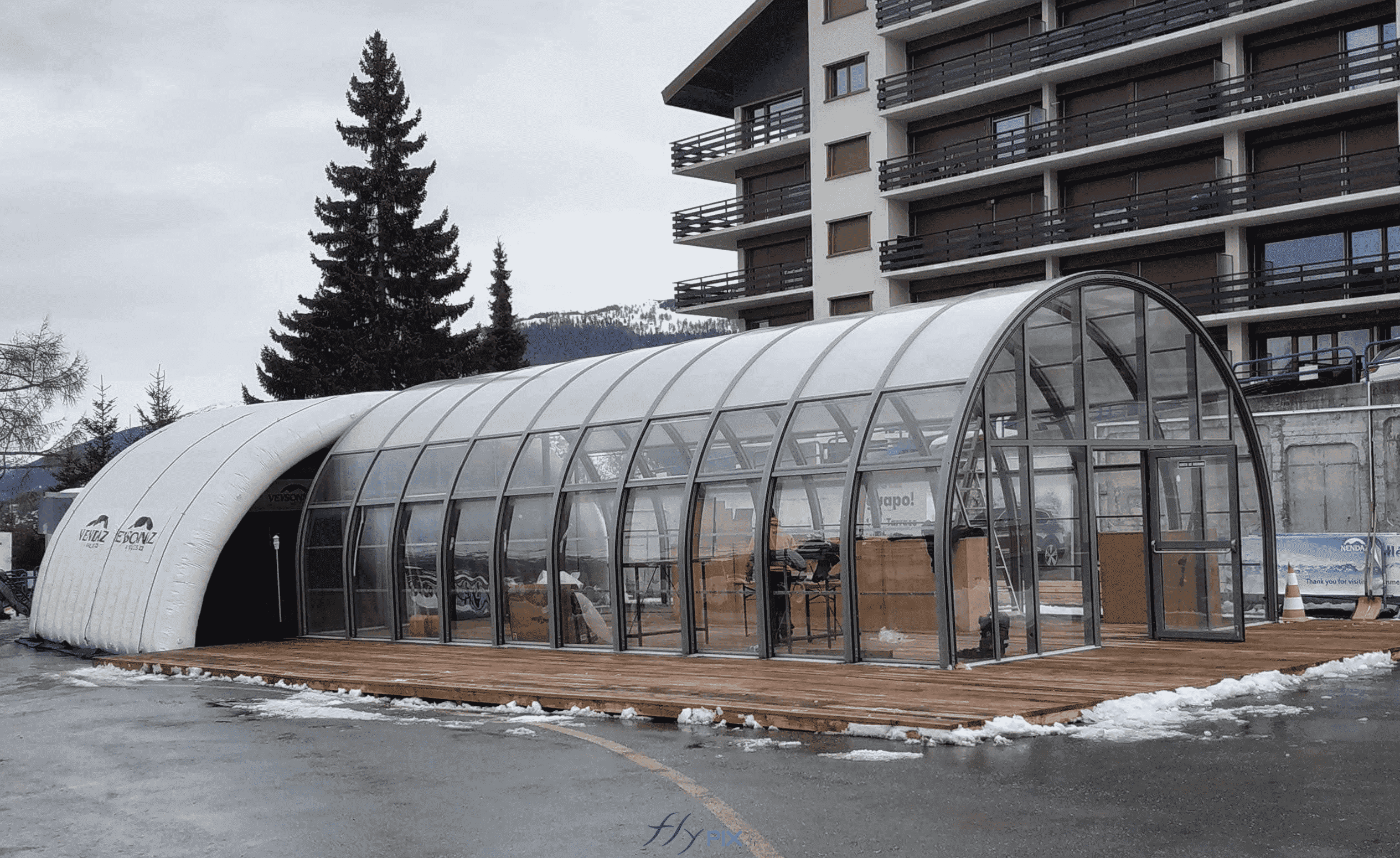

Sur cette photo, nous voyons une structure en verre et avec des armatures métalliques, en forme de tunnel demi-lune, au premier plan, destinée à accueillir des visiteurs et du public. Au fond, l'arrière-plan, nous pouvons observer la tente gonflable en forme de tunnel demi-lune, une structure gonflable air captif, en enveloppe PVC 0.6 mm double peau capitonnée. Elle est gonflée à l'air avec une pompe électrique et un régulateur de pression. Le module est une extension permettant de disposer d'une surface utile plus spacieuse pour accueillir une scène de spectacle.

Sur cette photo, nous voyons une structure en verre et avec des armatures métalliques, en forme de tunnel demi-lune, au premier plan, destinée à accueillir des visiteurs et du public. Au fond, l’arrière-plan, nous pouvons observer la tente gonflable en forme de tunnel demi-lune, une structure gonflable air captif, en enveloppe PVC 0.6 mm double peau capitonnée. Elle est gonflée à l’air avec une pompe électrique et un régulateur de pression. Le module est une extension permettant de disposer d’une surface utile plus spacieuse pour accueillir une scène de spectacle. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.



Qté 1 abri tente scène gonflable, tunnel demi-lune, air captif, L = 10 x l = 6 x H = 4 m, air captif, enveloppe PVC 0.6 mm double peau capitonnée

Usages :

  • Abri scène de spectacle,
  • Accueil de public,
  • Air captif étanche gonflé à l’air avec pompe électrique.

Dimensions utiles :

  • Largeur : 10 m ouverture scénique sur la largeur
  • Longueur : 6m
  • Hauteur : 4 m minimum

Caractéristiques techniques :

  • Abri gonflable air captif étanche, gonflé avec une pompe électrique,
  • Forme U inversé, tunnel,
  • L’ouverture se fait dans le sens de la largeur,
  • Couleur enveloppe blanche,
  • Ossature : succession d’arches demi-lune soudées et collées, D = 90 cm PVC 0,6 mm,
  • Murs et toitures en enveloppe PVC 0,6 mm de couleur blanche,
  • Kit haubanage cordes pro marine Lancelin,
  • Anneaux et œillets de fixations métalliques,
  • Lestage au sol à remplir de sable ou d’eau,
  • Manchons passe-fils et gaines électriques,
  • Manchons air chaud /air froid,
  • Pompe électrique 220 V normes CE, garantie 1 an,
  • Signalétiques sorties de secours sur batterie,
  • Kit régulateur de pression,
  • Kit alarme anémomètre,
  • Valve anti-retour,
  • Valve de surpression,
  • BAT en studio graphique
  • Certification anti-feu LNE France type M2,
  • Garantie 1 an + SAV
  • Conception, fabrication sur mesure par nos soins dans nos ateliers en France,
  • Prévoir courant électrique, 220 V sur place.

Portes :

  • Ouvert côté public,
  • Sans fenêtre
  • 1 cloison avec 1 porte de service largeur 3 m.

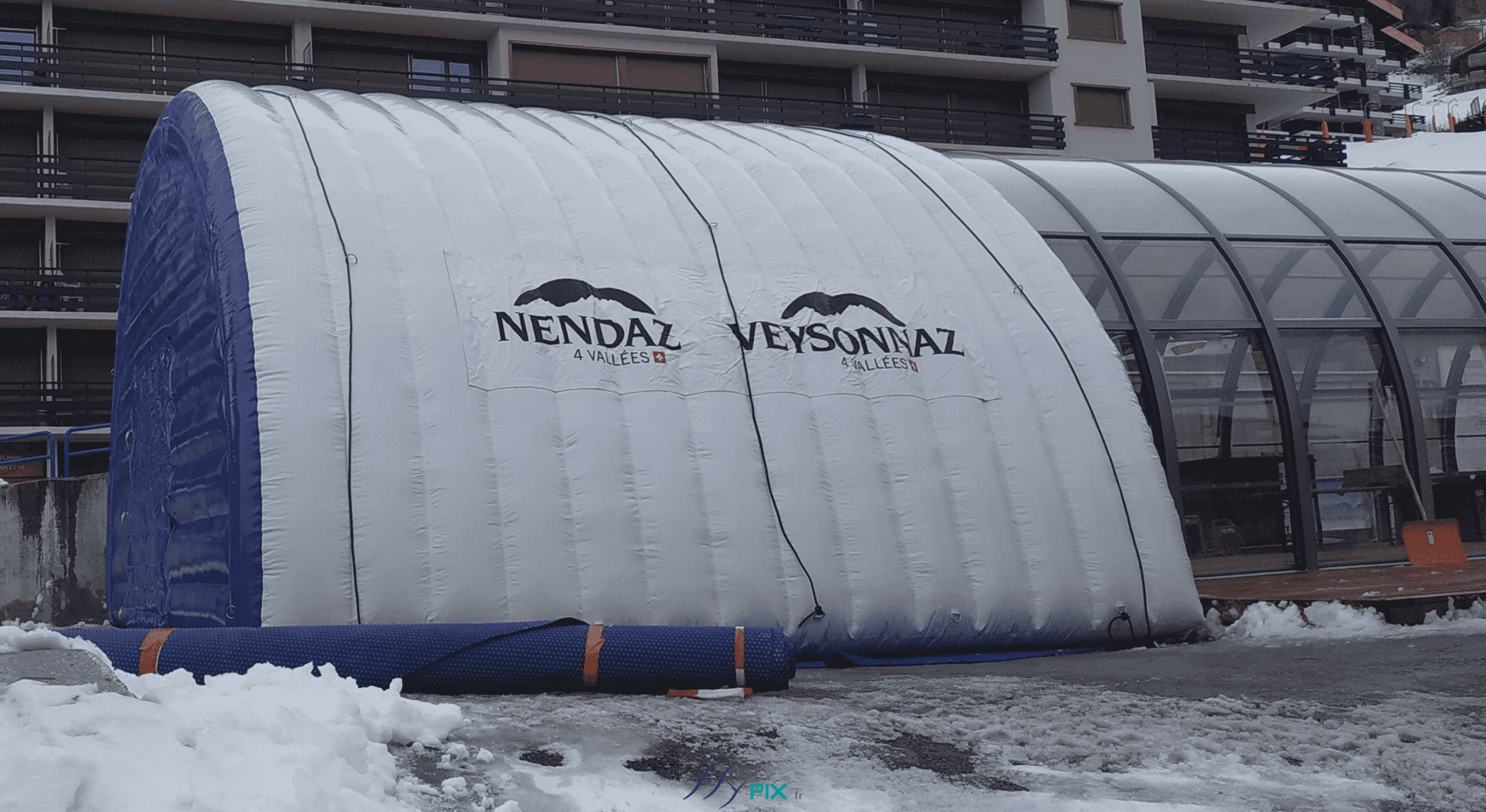

L'abri gonflable est un tunnel demi-lune, air captif, avec un pignon fermé d'un côté en enveloppe PVC 0.6 mm double peau capitonnée, c'est-à-dire la façade avant, avec une porte d'accès principale. L'autre façade, le pignon arrière est ouvert sans pignon et sans porte. Il donne un accès ouvert à la structure tunnel en métal.

L’abri gonflable est un tunnel demi-lune, air captif, avec un pignon fermé d’un côté en enveloppe PVC 0.6 mm double peau capitonnée, c’est-à-dire la façade avant, avec une porte d’accès principale. L’autre façade, le pignon arrière est ouvert sans pignon et sans porte. Il donne un accès ouvert à la structure tunnel en métal. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.



La toiture de la tente gonflable est composée d'une succession d'arches tunnel demi-lune, soudées et interconnectées, procurant ainsi une très grande résistance et une très grande stabilité à l'ensemble de la structure gonflable. Cette technique permet d'obtenir des contreforts naturels très efficaces.

La toiture de la tente gonflable est composée d’une succession d’arches tunnel demi-lune, soudées et interconnectées, procurant ainsi une très grande résistance et une très grande stabilité à l’ensemble de la structure gonflable. Cette technique permet d’obtenir des contreforts naturels très efficaces. Deux bâches de banderoles imprimées amovibles fixées avec des bandes velcro ont été fixées sur les murs latéraux. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

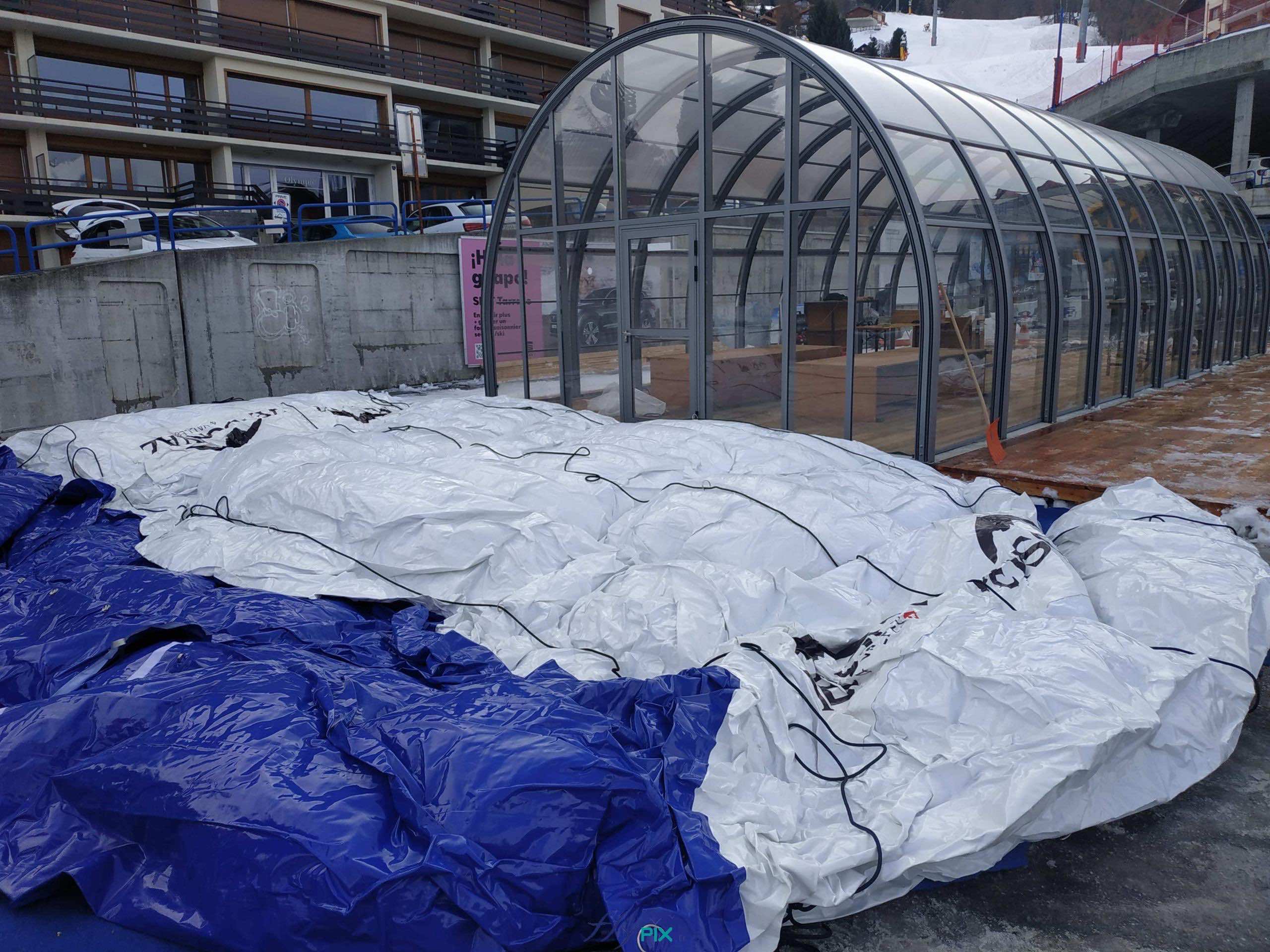

Sur cette photo, nous voyons le module gonflable déplié au sol, avant la phase de gonflage et d'installation. Pour gonfler cette structure, nous allons utiliser une pompe électrique et un régulateur de pression. La tente gonflable n'a aucun élément métallique à l'intérieur, uniquement du PVC. Observez les cordes et les drisses de haubanage, qui parcourent les œillets et les anneaux métalliques, pour assurer le lestage de l'abri gonflable.

Sur cette photo, nous voyons le module gonflable déplié au sol, avant la phase de gonflage et d’installation. Pour gonfler cette structure, nous allons utiliser une pompe électrique et un régulateur de pression. La tente gonflable n’a aucun élément métallique à l’intérieur, uniquement du PVC. Observez les cordes et les drisses de haubanage, qui parcourent les œillets et les anneaux métalliques, pour assurer le lestage de l’abri gonflable. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

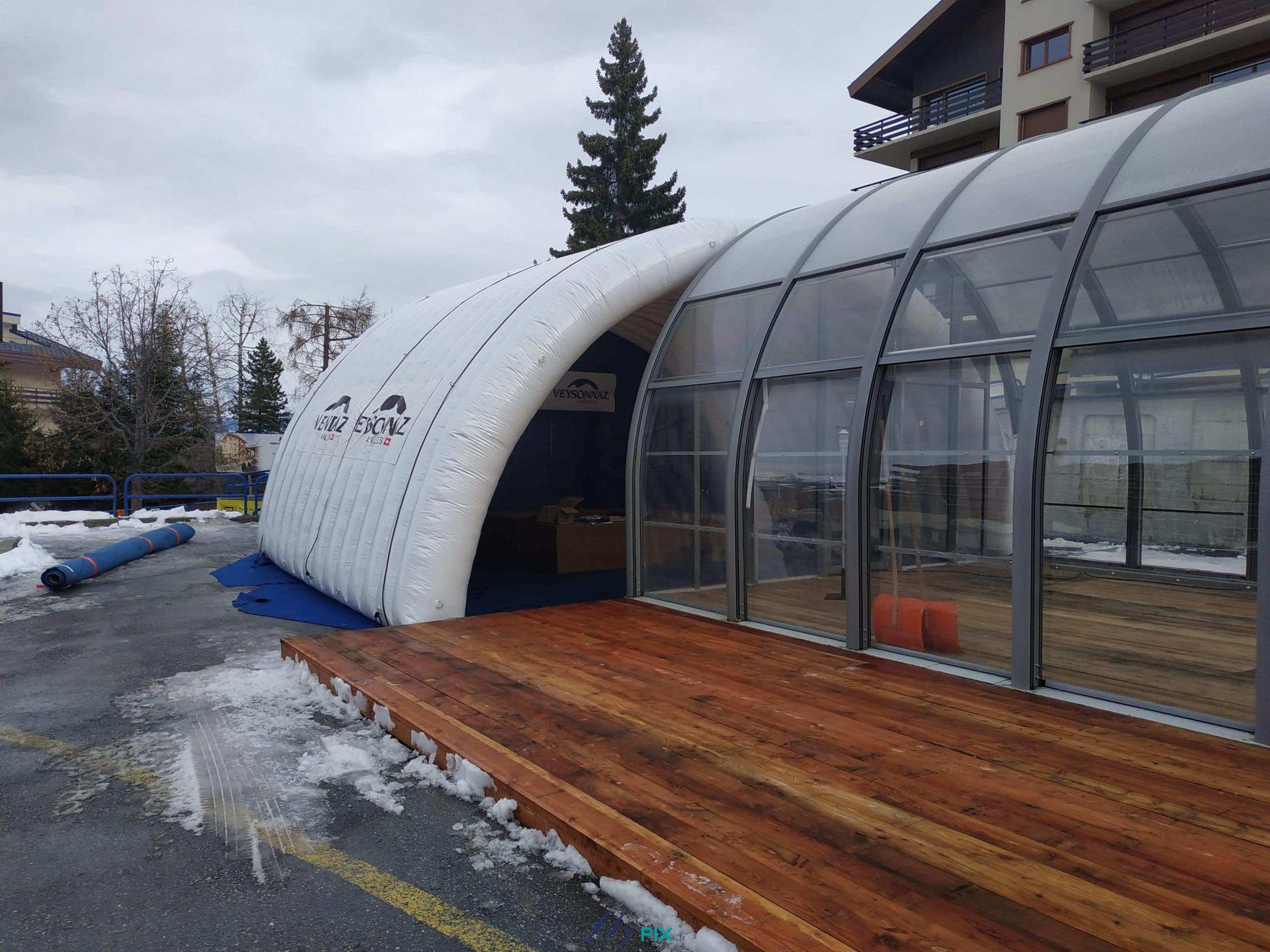

La tente gonflable est légèrement plus large que la structure tunnel à armatures métalliques et en verre, parce qu'il est nécessaire d'avoir un espace suffisant pour que les artistes et les musiciens puissent accomplir leurs spectacles. Les techniciens placeront une plaque en bois et en isolant pour assurer l'étanchéité et la jointure entre les deux structures.

La tente gonflable est légèrement plus large que la structure tunnel à armatures métalliques et en verre, parce qu’il est nécessaire d’avoir un espace suffisant pour que les artistes et les musiciens puissent accomplir leurs spectacles. Les techniciens placeront une plaque en bois et en isolant pour assurer l’étanchéité et la jointure entre les deux structures. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

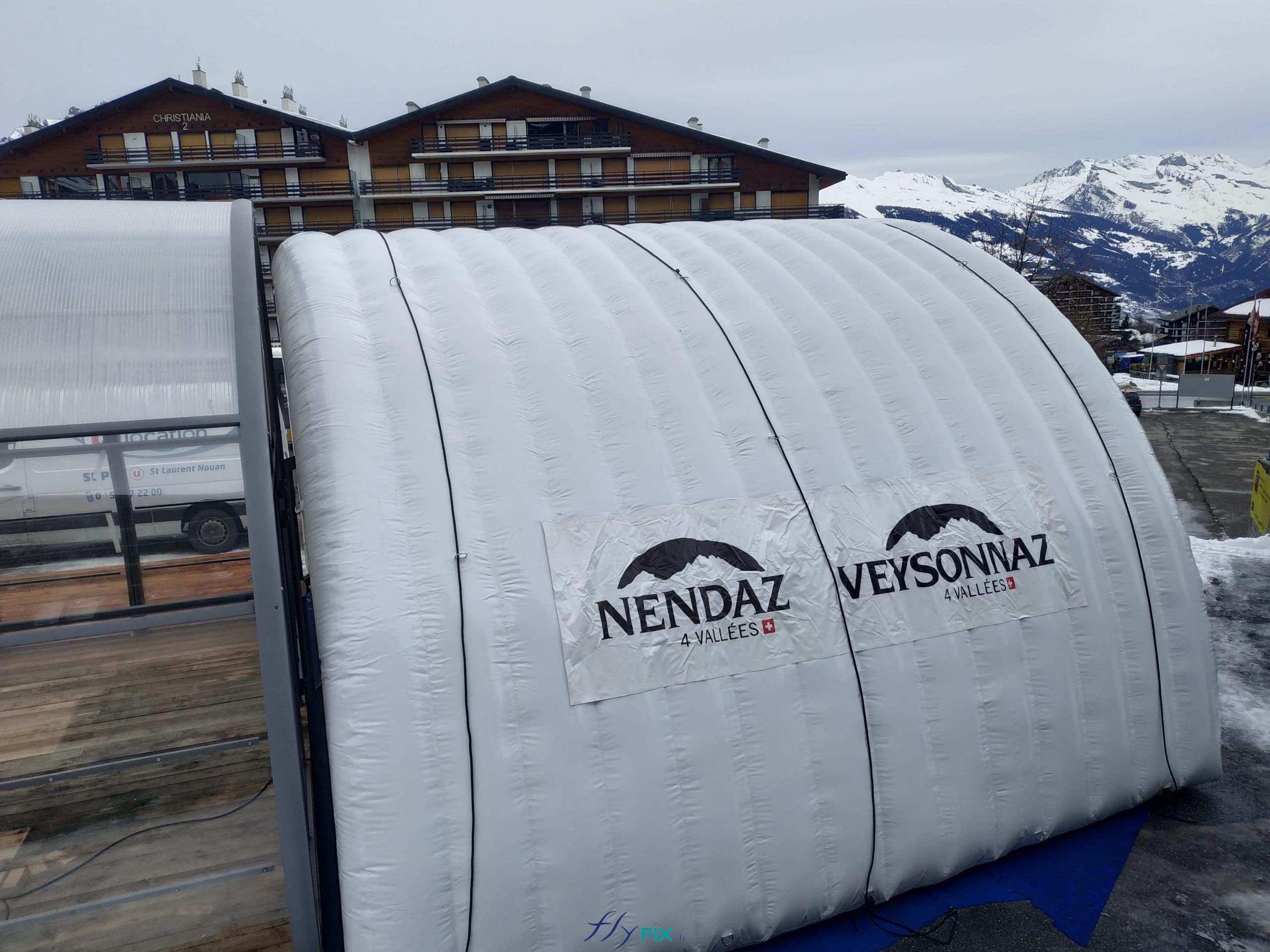

L'abri gonflable, une fois gonflé avec de l'air sera raccordé à la structure rigide en métal et en verre, pour permettre une étanchéité parfaite par rapport à la pluie, à la neige et aux intempéries. Les 3 drisses de haubans, des cordes marine pro Lancelin, seront attachées à des sacs de lestage, des bigs bags à remplir de sable.

L’abri gonflable, une fois gonflé avec de l’air sera raccordé à la structure rigide en métal et en verre, pour permettre une étanchéité parfaite par rapport à la pluie, à la neige et aux intempéries. Les 3 drisses de haubans, des cordes marine pro Lancelin, seront attachées à des sacs de lestage, des bigs bags à remplir de sable. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.



Une autre photo qui montre la zone de jonction entre les 2 structures, à gauche le tunnel en armatures métalliques et à droite l'abri gonflable en forme de tunnel, un module air captif, en enveloppe PVC 0.6 mm double peau capitonnée. Celle-ci résiste au climat hivernal montagnard de la Suisse.

Une autre photo qui montre la zone de jonction entre les 2 structures, à gauche le tunnel en armatures métalliques et à droite l’abri gonflable en forme de tunnel, un module air captif, en enveloppe PVC 0.6 mm double peau capitonnée. Celle-ci résiste au climat hivernal montagnard de la Suisse. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

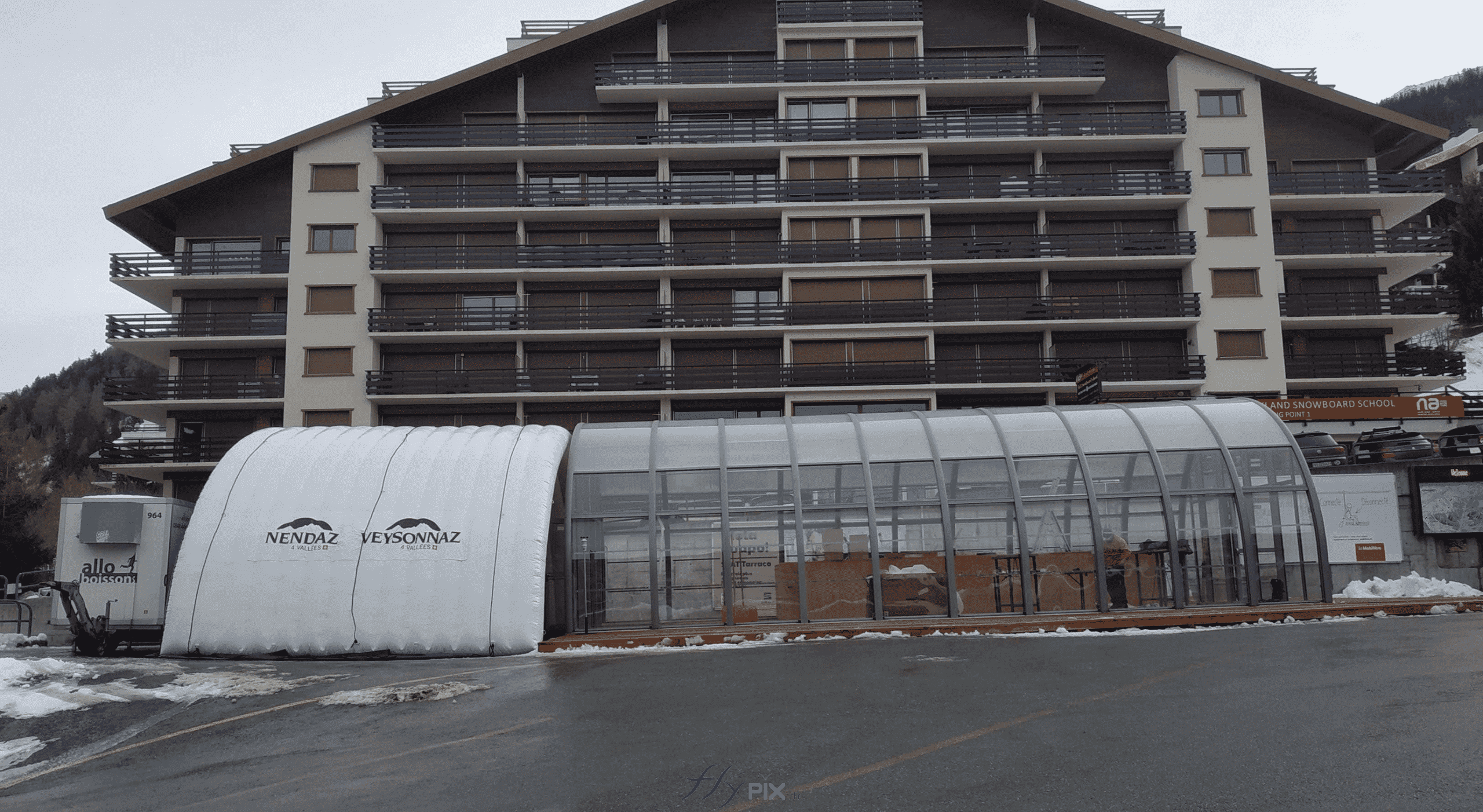

Cette photographie montre une vue générale de l'ensemble des deux structures. A gauche la tente gonflable tunnel, et à droite, la structure à armatures métalliques et en panneaux de verre.

Cette photographie montre une vue générale de l’ensemble des deux structures. A gauche la tente gonflable tunnel, et à droite, la structure à armatures métalliques et en panneaux de verre. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

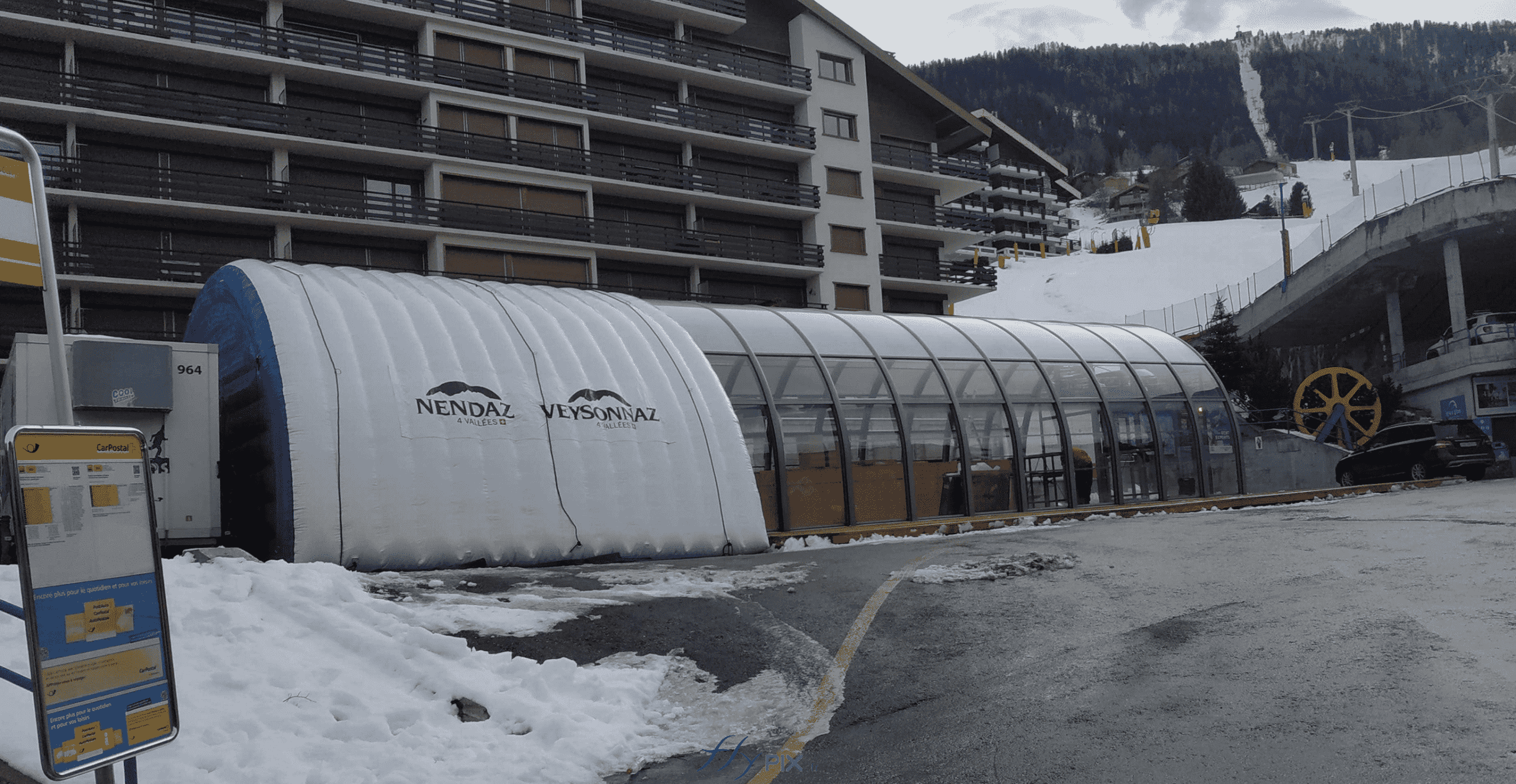

Pour cette réalisation, nous devions prendre en compte les aléas climatiques de l'hiver, l'influence des intempéries, et les variations des températures en zone de montagne, ici dans une station de ski d'hiver.

Pour cette réalisation, nous devions prendre en compte les aléas climatiques de l’hiver, l’influence des intempéries, et les variations des températures en zone de montagne, ici dans une station de ski d’hiver. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.



Sur le pignon avant, nous voyons que le mur est en enveloppe PVC double peau capitonnée, avec en son centre, une porte d'accès principale en enveloppe PVC simple peau. Cette porte permet aux techniciens et aux artistes d'accéder à l'intérieur du module, pour réaliser leurs spectacles.

Sur le pignon avant, nous voyons que le mur est en enveloppe PVC double peau capitonnée, avec en son centre, une porte d’accès principale en enveloppe PVC simple peau. Cette porte permet aux techniciens et aux artistes d’accéder à l’intérieur du module, pour réaliser leurs spectacles. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.



Une vue intérieure du module, avec le plateau de la scène et la porte d'accès principale. Le mur est capitonné, en double peau, ce qui confère une très grande résistance aux vents et aux intempéries. Ce procédé présente aussi l'avantage de contenir le bruit et les nuisances sonores et de réduire l'impact sonore à l'extérieur de -18 à -20 dB en moyenne, en fonction des fréquences sonores. Au-dessus de la porte, il y a une grande banderole imprimée, une bâche amovible fixée par des bandes velcro.

Une vue intérieure du module, avec le plateau de la scène et la porte d’accès principale. Le mur est capitonné, en double peau, ce qui confère une très grande résistance aux vents et aux intempéries. Ce procédé présente aussi l’avantage de contenir le bruit et les nuisances sonores et de réduire l’impact sonore à l’extérieur de -18 à -20 dB en moyenne, en fonction des fréquences sonores. Au-dessus de la porte, il y a une grande banderole imprimée, une bâche amovible fixée par des bandes velcro. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

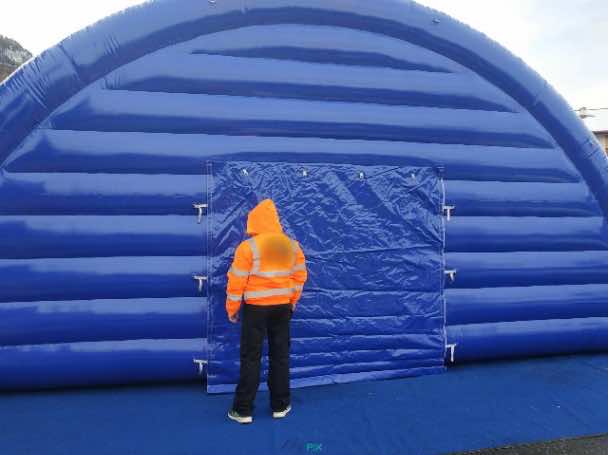

Cette photo montre une vue extérieure du pignon avant, avec la porte d'accès et le mur en enveloppe PVC 0.6 mm double peau capitonnée. La personne sur la photo permet de disposer d'une échelle de référence pour la hauteur et les dimensions. Ce hangar gonflable est imposant.

Cette photo montre une vue extérieure du pignon avant, avec la porte d’accès et le mur en enveloppe PVC 0.6 mm double peau capitonnée. La personne sur la photo permet de disposer d’une échelle de référence pour la hauteur et les dimensions. Ce hangar gonflable est imposant. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.





nendaz valais suisse structure gonflable abri tente hangar tunnel demi lune air captif enveloppe pvc double peau capitonnee accueil public scene 9 scaled wpp1750083151476

Sur cette photo prise depuis l’intérieur du module gonflable, vous pouvez voir une personne qui sert de référence d’échelle pour apprécier les dimensions et les hauteurs. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

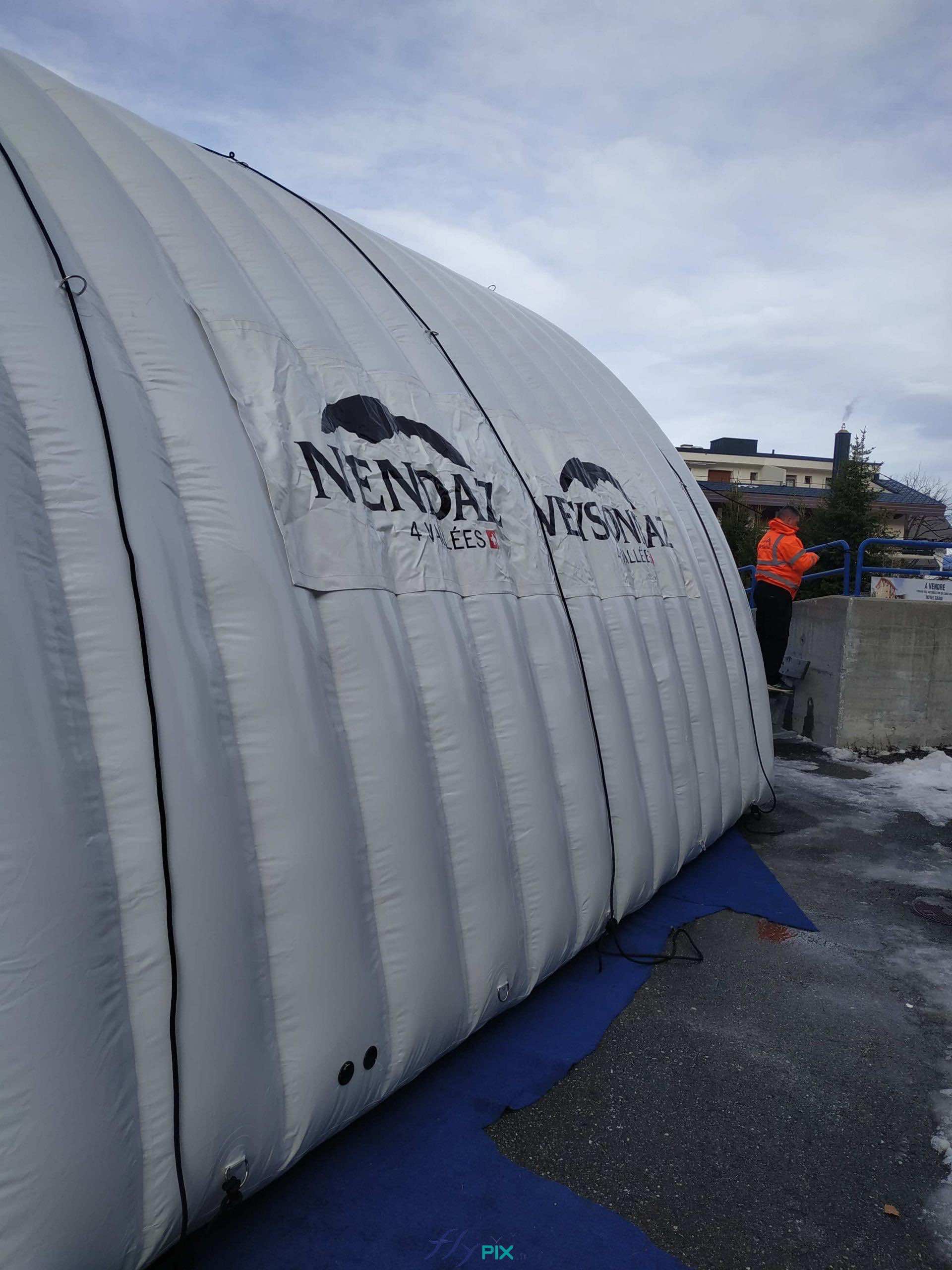

Sur les deux murs latéraux de la structure gonflable, sont fixées deux bâches de banderoles imprimées amovibles, avec le logo NENDAZ, qui sont fixées par des bandes velcro.

Sur les deux murs latéraux de la structure gonflable, sont fixées deux bâches de banderoles imprimées amovibles, avec le logo NENDAZ, qui sont fixées par des bandes velcro. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.

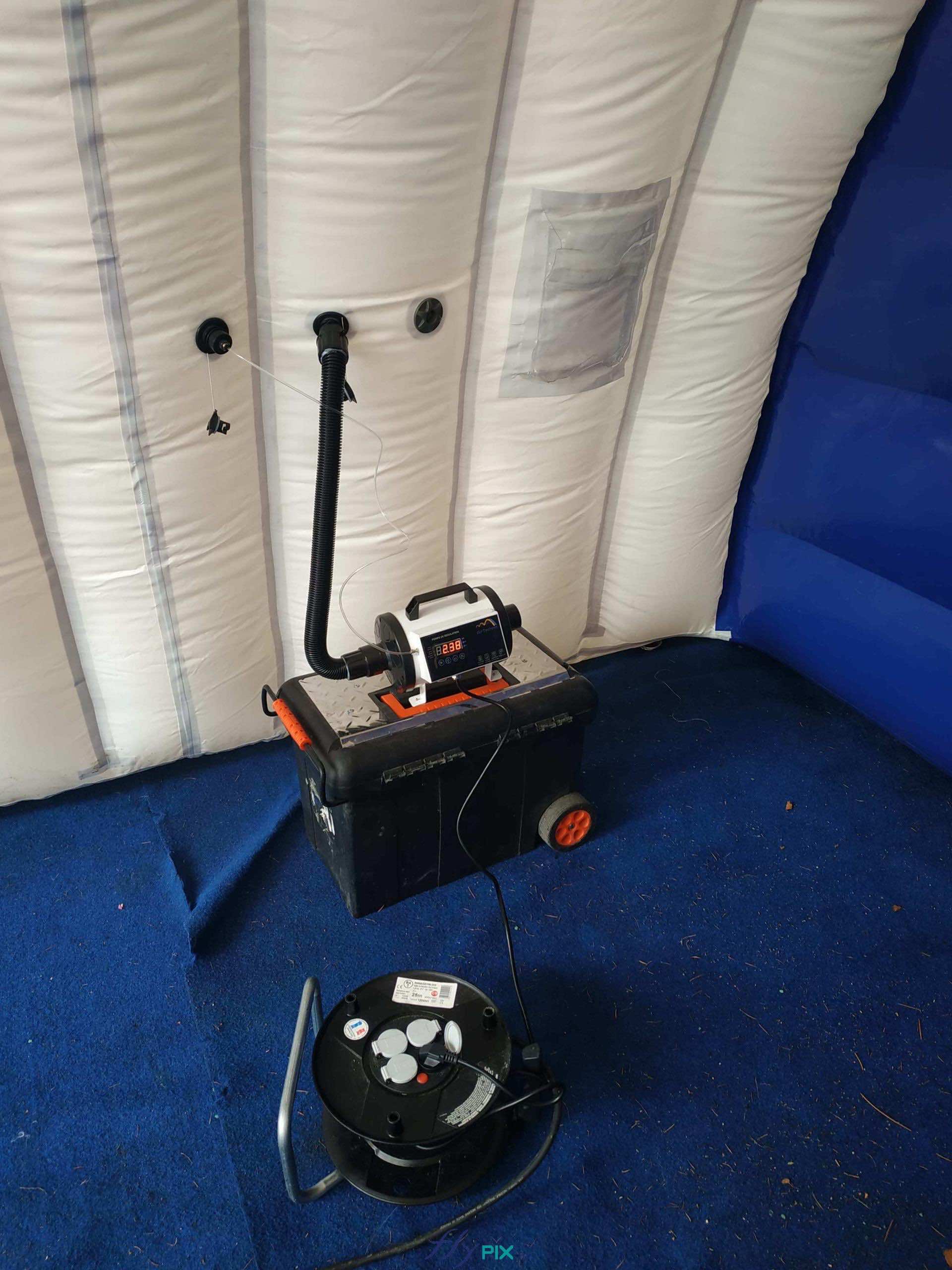

Sur cette photo, nous voyons plusieurs valves de gonflage et des valves de surpression, ainsi qu'un régulateur de pression, un moyen fiable et efficace de contrôler la pression de l'air à l'intérieur des boudins d'ossature du module gonflable. La combinaison du régulateur de pression et des valves de surpression permet d'éviter l'éclatement des boudins d'ossature si l'air se dilate à l'intérieur, et le lissage de la pression de l'air in situ. En effet, si de l'air manque dans les boudins, dans ce cas, le régulateur compensera ce manque en ajoutant de l'air grâce à une pompe. En cas de surpression, les valves vont "phittter" et le régulateur retirera de l'air de maniière automatique.

Sur cette photo, nous voyons plusieurs valves de gonflage et des valves de surpression, ainsi qu’un régulateur de pression, un moyen fiable et efficace de contrôler la pression de l’air à l’intérieur des boudins d’ossature du module gonflable. La combinaison du régulateur de pression et des valves de surpression permet d’éviter l’éclatement des boudins d’ossature si l’air se dilate à l’intérieur, et le lissage de la pression de l’air in situ. En effet, si de l’air manque dans les boudins, dans ce cas, le régulateur compensera ce manque en ajoutant de l’air grâce à une pompe. En cas de surpression, les valves vont « pchittter » et le régulateur retirera de l’air de manière automatique. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.





Un autre exemple d’abri gonflable air captif, en forme de tunnel demi-lune, air captif, en enveloppe PVC 0.6 mm double peau capitonnée :



Pour l’animation d’une scène de spectacle en environnement extérieur.

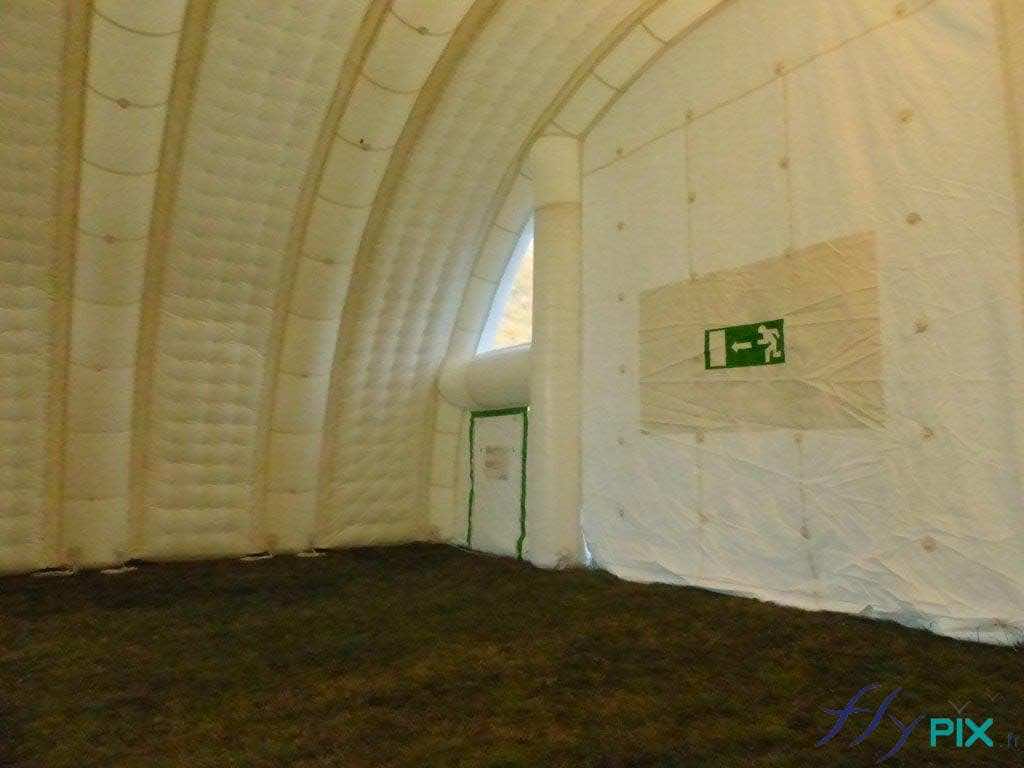

Sur cette vue intérieure d'un abri gonflable, nous voyons sur le pignon avant d'un module, une grande porte d'accès principale et une porte de service secondaire plus petite. Notez la présence de signalétiques d'issues de secours, obligatoires pour les tentes gonflables de réception de public.

Sur cette vue intérieure d’un abri gonflable, nous voyons sur le pignon avant d’un module, une grande porte d’accès principale et une porte de service secondaire plus petite. Notez la présence de signalétiques d’issues de secours, obligatoires pour les tentes gonflables de réception de public. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.



Ci-dessous : 2 photos d’un module tunnel demi-lune d’abri gonflable pour une scène de spectacle. Un pignon est toujours ouvert et l’autre toujours fermé.

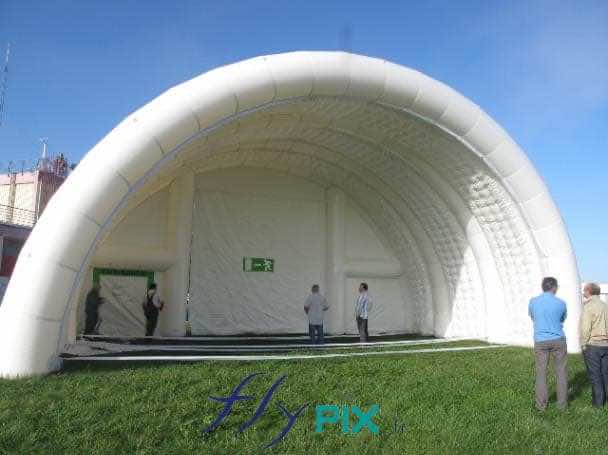

Un module tunnel demi-lune d'abri gonflable pour une scène de spectacle. Un pignon est toujours ouvert et l'autre toujours fermé.

Un module tunnel demi-lune d’abri gonflable pour une scène de spectacle. Un pignon est toujours ouvert et l’autre est toujours fermé. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.



Un module tunnel demi-lune d'abri gonflable pour une scène de spectacle. Un pignon est toujours ouvert et l'autre toujours fermé.

Un module tunnel demi-lune d’abri gonflable pour une scène de spectacle. Un pignon est toujours ouvert et l’autre toujours fermé. – Copyright Vivien LAÏLLE / FlyPix – Droits réservés, reproductions interdites.
