La société TEDIS nous a fait confiance, pour la fabrication sur mesure d’une tente PMA gonflable, destinée à être expédiée en Afrique.

Plus précisément, nous avons fourni un abri gonflable, poste médical avancé (tente PMA), air captif, de dimensions utiles L = 10 m x l = 6 m x H = 2.75 m.

Cette structure gonflable est en enveloppe PVC 0,6 mm simple peau, et elle est dotée d’une bâche au sol amovible en PVC, d’une pompe, de 6 sacs de lestage à remplir de sable, et d’un régulateur de pression.

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…





Cette tente gonflable PMA (Poste Médical Avancé) fabriquée pour TEDIS, est une structure gonflable air captif,  de dimensions utiles intérieures L = 10 m x l = 6 m x H = 2.75 m, de surface S = 60 m². L’abri gonflable est entièrement en enveloppe PVC 0,6 mm simple peau aux jointures soudées. Elle est dotée d’une grande bâche au sol amovible de 60 m². Le module se gonfle avec de l’air grâce à une pompe électrique réversible. Le kit comprend aussi 6 lestages et un régulateur de pression. Cette vue présente les côtés latéral gauche avec les fenêtres et le pignon avant comportant une marquise d’accès protégeant de la pluie et des intempéries. Ce type de tente gonflable prend peu de place une fois pliée et peut être déployé très rapidement sur n’importe quel type de terrain en cas d’urgence.



Documentation tentes PMA médicales et militaires

• Pour consulter ou télécharger notre catalogue sur les tentes, nous vous invitons à lire notre brochure sur les tentes et abris gonflables personnalisés (3.2 Mo – PDF – Ouvre dans un nouvel onglet).
• Pour acquérir plus d’informations sur nos tentes gonflables, nous vous proposons de visiter notre rubrique de documentations sur les abris, hangars et tentes gonflables fabriqués sur mesure (3 Mo – PDF – Ouvre dans un nouvel onglet).
• Pour visionner la fiche technique sur les tentes PMA gonflables, nous vous recommandons la lecture de la brochure sur les abris de poste médical avancé (709 Kb – PDF – Ouvre dans un nouvel onglet).

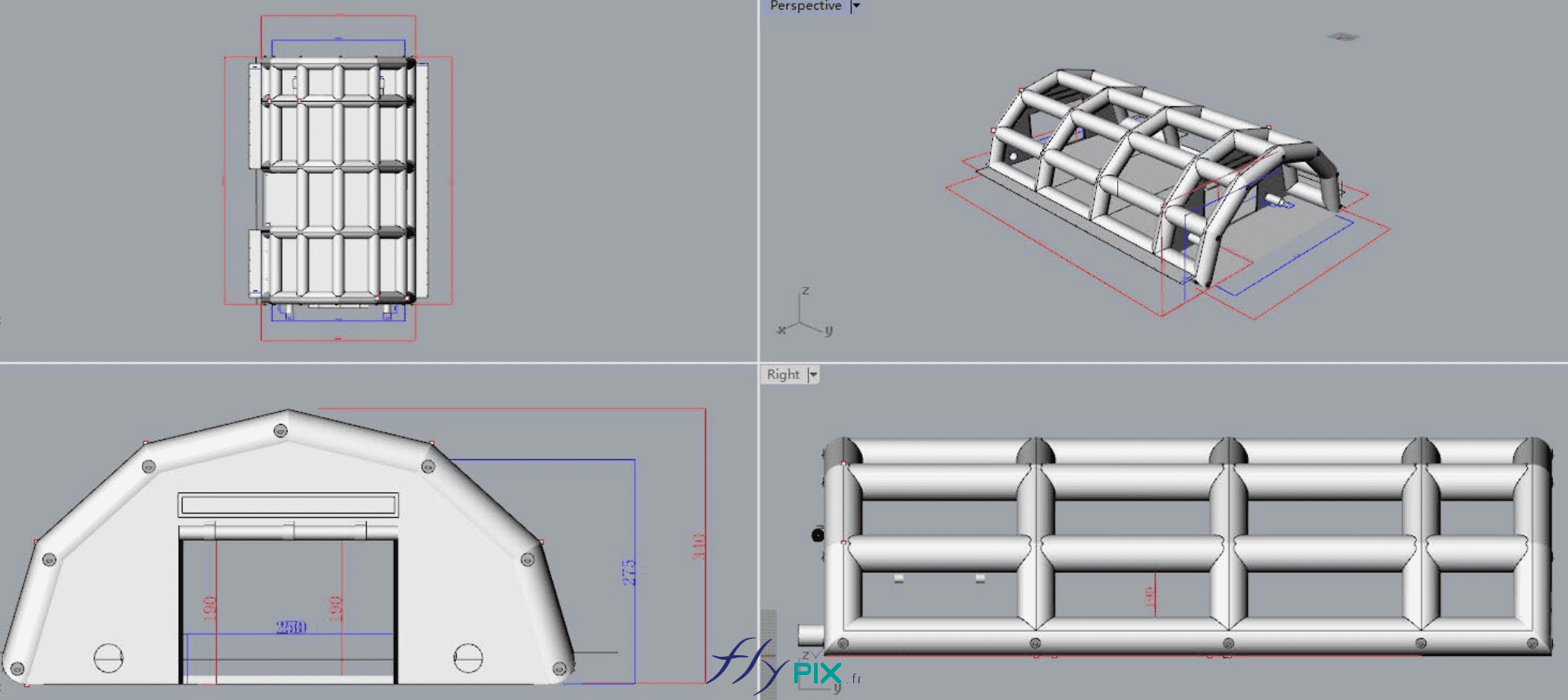

BAT (bon à tirer), modélisation en 3D de la tente PMA de TEDIS

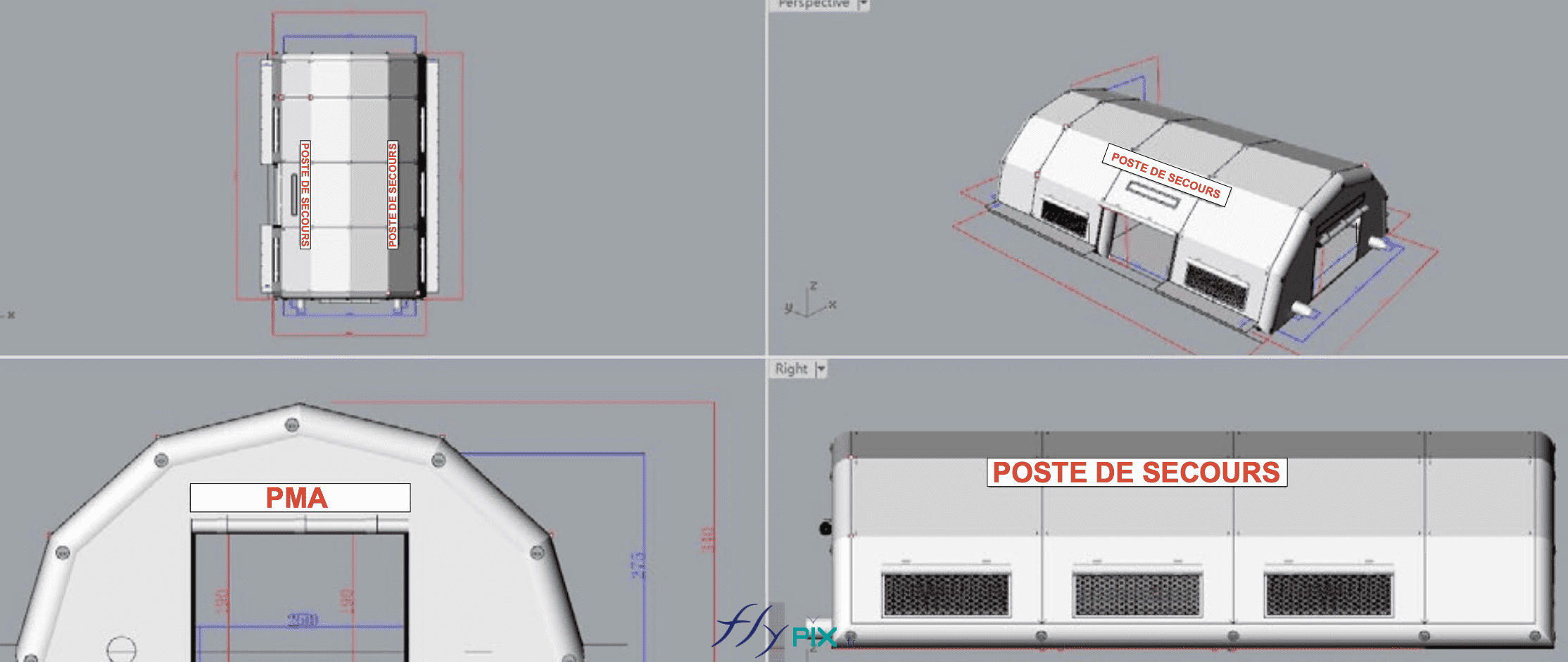

Ci-dessus : le bon à tirer (BAT), la modélisation 3D présentant le concept de la tente PMA (Poste Médical Avancé), de dimensions utiles L = 10 m x l = 6 m x H = 2.75 m, fabriquée sur mesure et validé par la société TEDIS. La tente gonflable poste médical avancé est doté de plusieurs banderoles de bâches imprimées amovibles, fixées par du velcro. La vue présente l’abri gonflable de premier secours sous différents angles : vue de dessus, vue de face du pignon avant avec la porte d’accès principale, vue de profil avec les fenêtres, vue générale en plongée pour voir le rendu final.

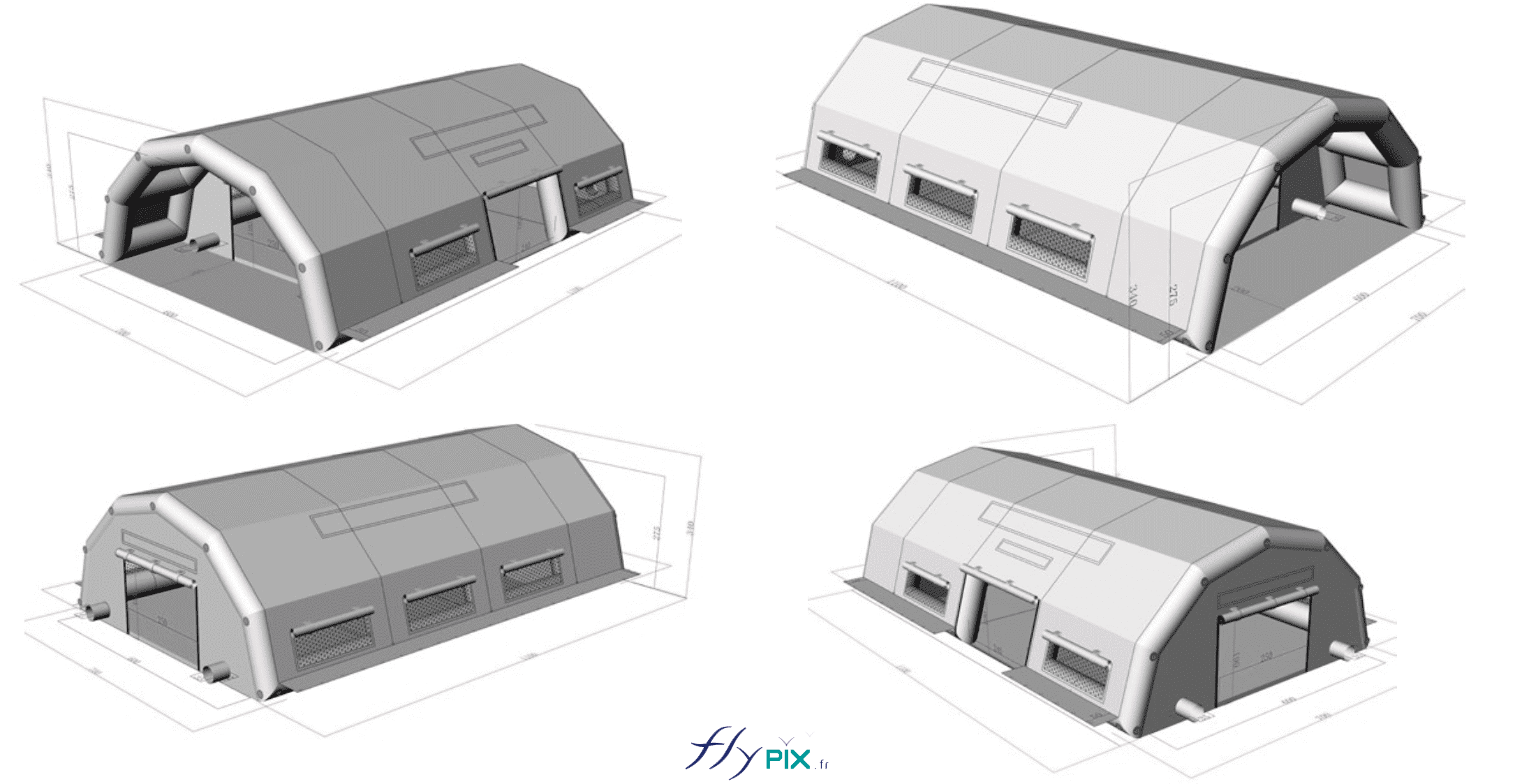

Ci-dessus : différentes vues en modélisation 3D de la tente gonflable médicale à pans coupés. Celle-ci est composée de 5 fenêtres, d’1 marquise et 1 grande porte d’accès principale sur le pignon avant, 1 grande porte de sortie sur le pignon arrière, 1 porte latérale. Notez la présence de manchons à air ou de manchons passe-fils électriques. Il y a aussi des emplacements pour des bandes de Velcro prévues pour des banderoles de marquages composées de bâches imprimées et amovibles.



Positionnement des boudins d’ossatures air captifs, gonflés à l’air avec une pompe électrique. Différentes vues en 3D : vue de dessus, vue de face du pignon avant, vue de profil et vue générale en plongée de la tente gonflable TEDIS.

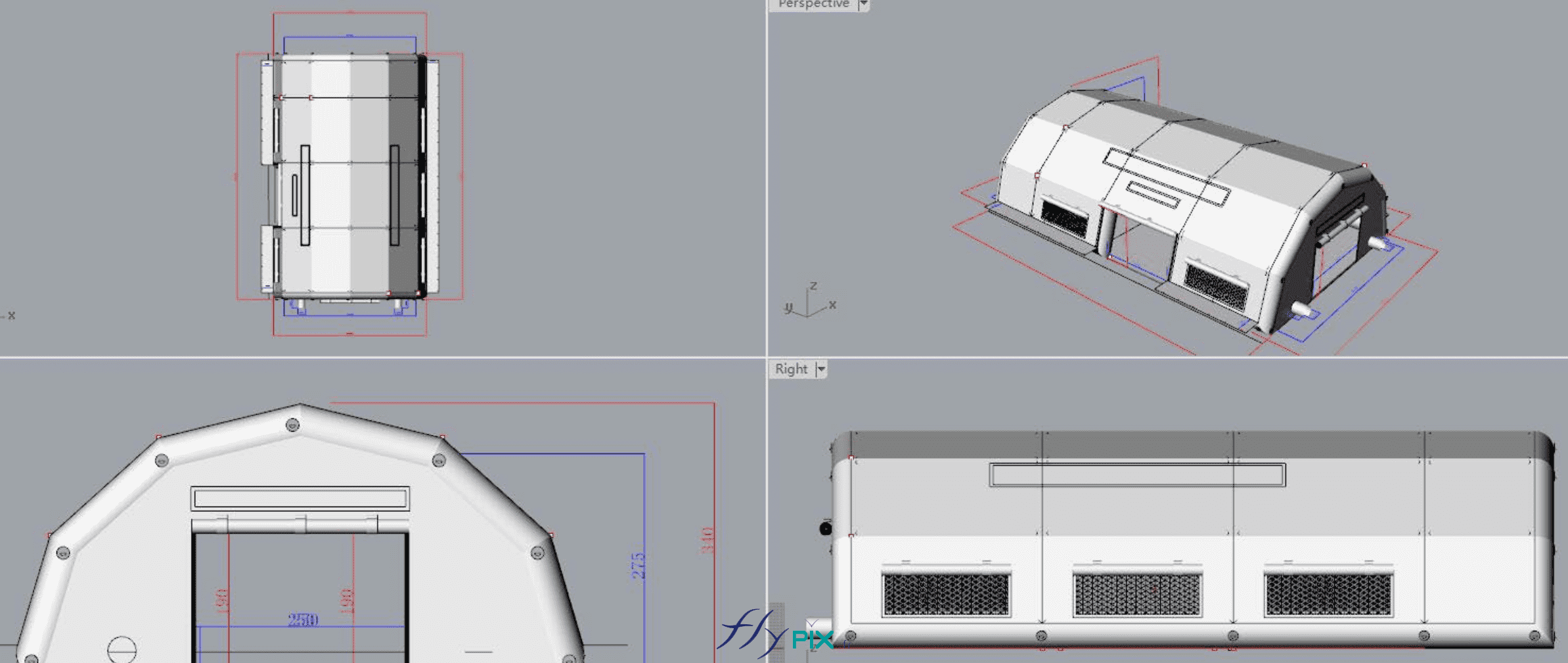

Tente PMA TEDIS L = 10 m x l = 6 m : modélisation en 3D avec une vue de dessus, vue de coté, vue de face, vue aérienne.



Qté 1 kit tente PMA air captif L = 10 m x l = 6 m x H = 2.75 m, PVC 0,6 mm simple peau, bâche au sol, pompe, 6 lestages, régulateur de pression

Caractéristiques techniques :

• Abri gonflable : tente PMA (Poste Médical Avancé), pour premiers secours,
• Structure gonflable étanche, en air captif, gonflée à l’air avec une pompe électrique,
• Dimensions utiles intérieures : L = 10 m x l = 6 m x H = 2.75 m,
• Surface de travail utile intérieure : 60 m2,
• Hauteur clef de voute intérieure utile : H = 2.75 m,
• Forme : 6 pans coupés,
• Enveloppe toiture et murs : tout en enveloppe PVC 0,6 mm, simple peau, jointures soudées,
• Charpente : boudins d’ossatures en enveloppe PVC 0,6 mm, boudins D = 0,90 m simple cloison, air captif étanche,
• Couleur enveloppe PVC 0.6 mm : voir nuancier Pantone ci-joint,
• Anneaux de fixation métalliques + cordes pour haubanage Lancelin,
• Boudins internes : anneaux de fixation métalliques,
• Valve anti-retour, valves de surpression,
• Manchons à air chaud/froid (clim non fournie),
• Manchons passe fil et gaines électriques,
• 1 bâche lavable au sol en PVC soudée à la tente,
• 1 marquise d’accès à une porte,
• 2 portes larges pignons (dimensions à définir), avec bavettes 50 cm,
• 1 porte latérale, avec bavette,
• 5 fenêtres transparentes CRYSTAL + moustiquaires + 5 volets amovibles, fixation velcro,
• Bon à tirer en studio graphique,
• Kit réparation,
• Sac de rangement,
• Normes anti-feu LNE France type M2, normes CE,
• Prévoir alimentation EDF 220 V sur place.
• 4 marquages amovibles velcro : Impression de logo ou de texte en couleur, fixations par bandes velcro,
• Garantie 1 an constructeur + SAV + assistance téléphonique,
• Fabrication sur mesure en France par nos soins dans nos ateliers à Orléans,
• Prévoir EDF 220 V pour la pompe et le régulateur de pression.



Informations complémentaires :

• Poids unitaire estimé par tente : 200 kg  environ (+ accessoires)
• Volume unitaire plié : 1.4 m x 1.2 m
• Conditionnement : 1 palette XL (300 kg)



Fourniture de :

• Qté 1 Tente PMA L = 10 x l = 6 m x H = 2.75 m, air captif, PVC 0.6 mm, bâche au sol.

• Qté 2 pompes électriques, 220 V, normes CE, garantie 1 an (1 en production et 1 en remplacement).

• Qté 2 régulateurs de pression (1 en production et 1 en remplacement).

• Qté 6 sacs de lestages à remplir de sable.

• Qté 1 Frais de port livraison FRANCE MÉTROPOLITAINE, à votre transitaire.



Informations importantes :



Modalité de paiement :

• 60% à la commande par virement bancaire. Solde à livraison.

• Nous acceptons les mandats administratifs des mairies, CC et collectivités, via CHORUS.



Services & garanties :

• Notre expérience et savoir faire, notre réactivité, nos références clients,
• Fabrication sur mesure, par nos soins, en France dans nos ateliers,
• Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
• Des matériaux PVC de grande qualité, résistants, solides et durables,
• Certifications : normes anti-feu LNE France type M2 (et non type M3, insuffisant ) pour les PVC (très haut niveau de protection contre le feu),
• Certifications : normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
• Garantie 1 an constructeur, SAV inclus,
• Assistance téléphonique,
• Service de maintenance et de réparation à l’atelier ou sur site.





Résultat final : tente gonflable PMA de TEDIS

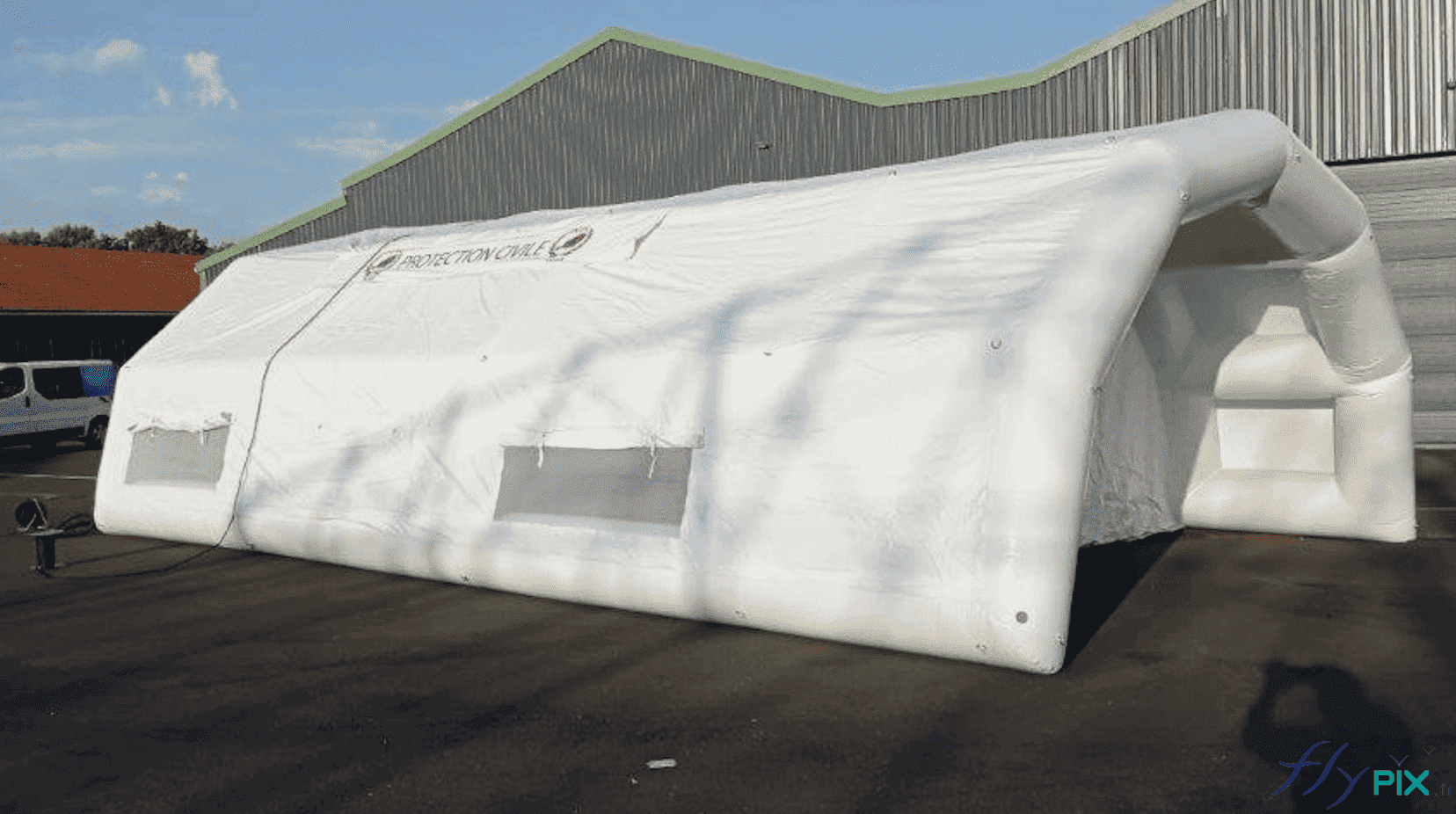

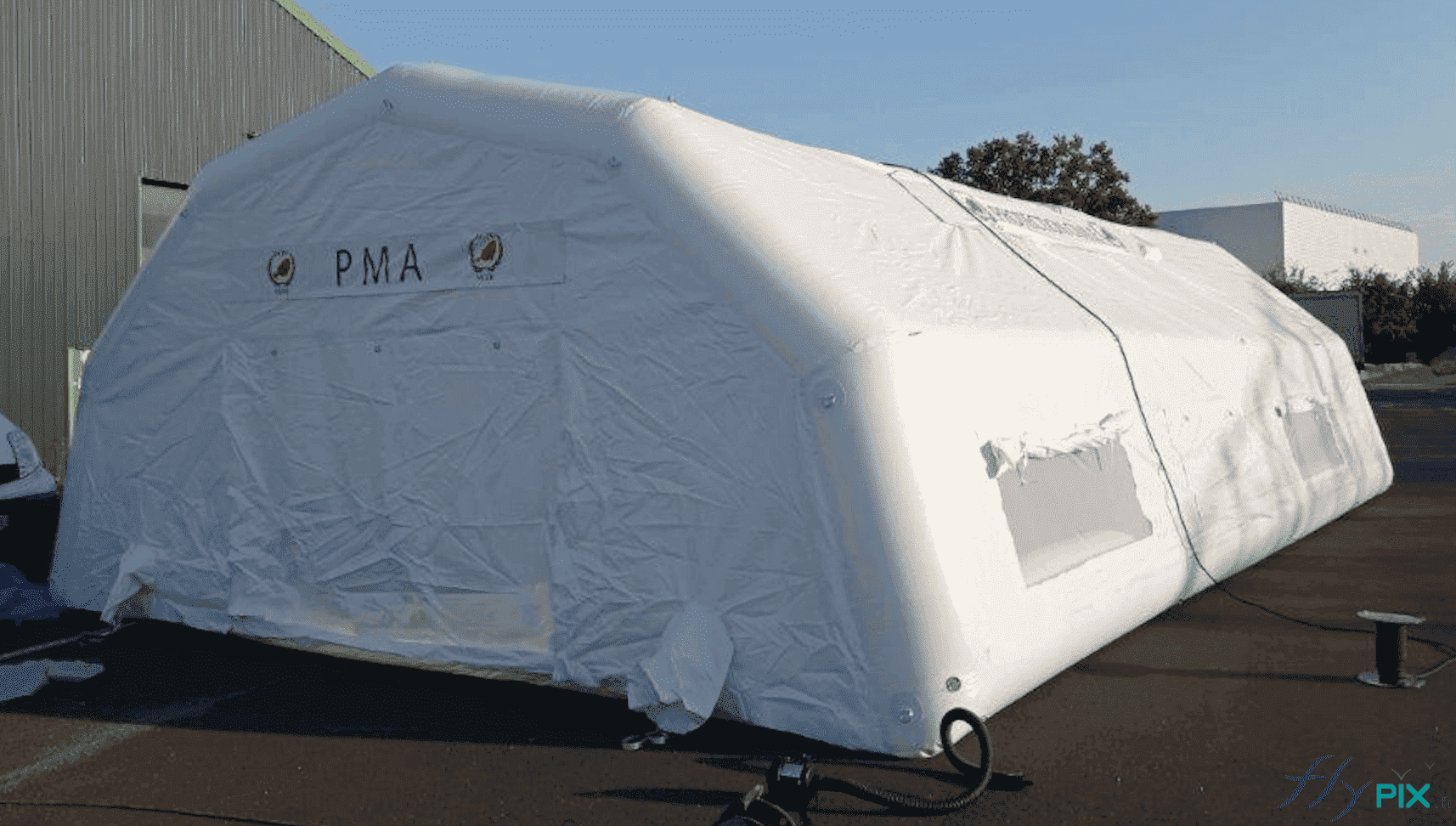

Ci-dessus : une vue générale de l’abri gonflable poste de premiers secours, de dimensions L = 10 m x l = 6 m, soit une surface utile intérieure de S = 60 m2.  Sur cette photo, nous voyons la façade du pignon arrière de la tente gonflable PMA, avec une grande porte de sortie. Sur les murs de la toiture, nous observons des fenêtres et des points de jour, avec moustiquaires, PVC transparent et volets amovibles. C’est une tente air captif, c’est-à-dire que les boudins d’ossature en enveloppe PVC 0.6 mm simple peau sont étanches, ils sont gonflés avec une pompe électrique via une valve anti-retour et un régulateur de pression. A gauche et à droite de la porte, il y a 1 manchon à air.

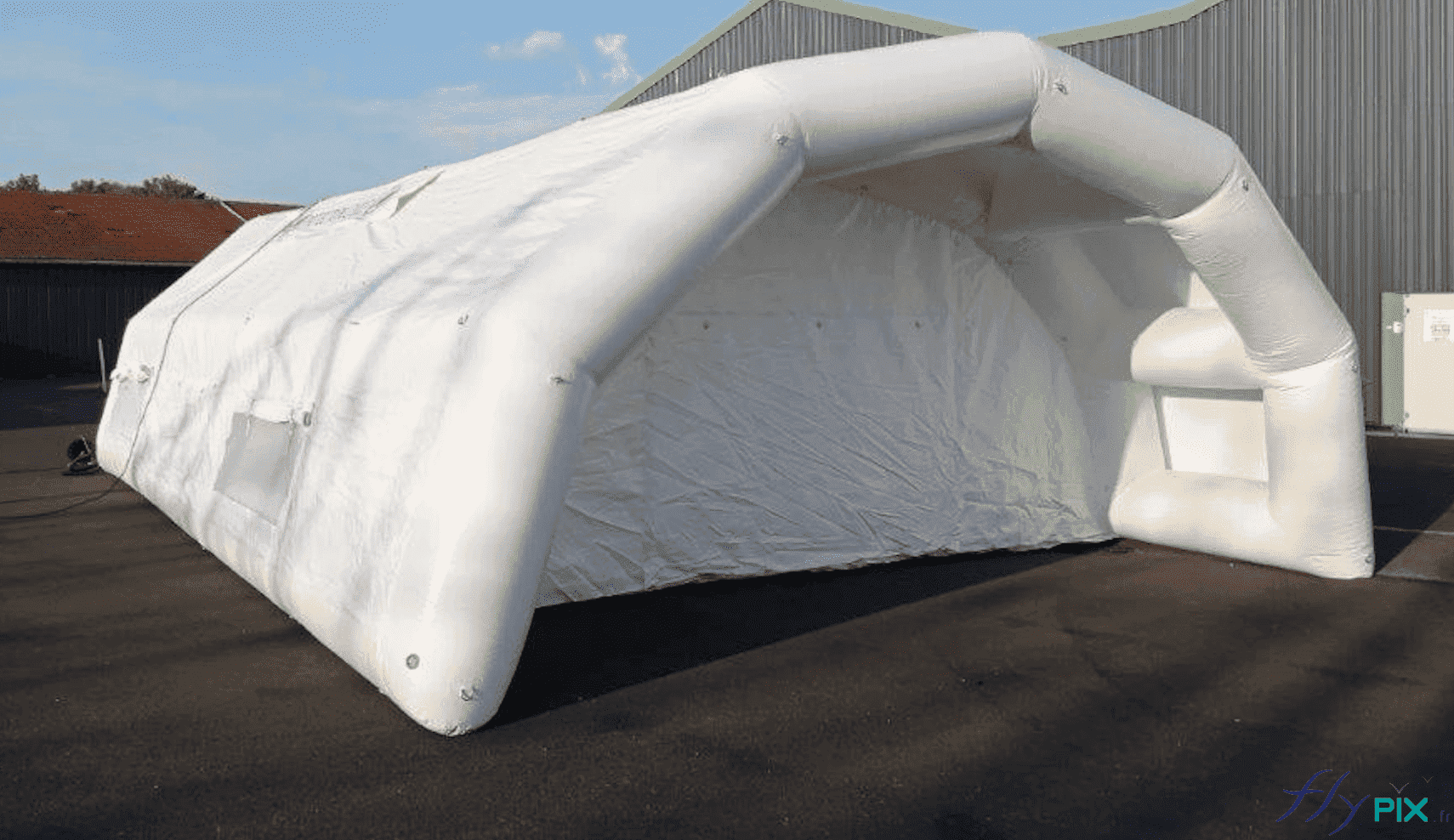

Sur cette photo qui présente une vue de la façade du pignon avant de l’abri gonflable PMA, il est possible d’observer une grande porte d’accès principale protégée par une marquise. Cette extension est utile pour le déchargement des brancards à l’arrière des véhicules de secours (pompiers, hôpitaux et ambulanciers), pour protéger les patients, malades ou accidentés de la pluie et des intempéries pendant l’entrée dans la tente gonflable.

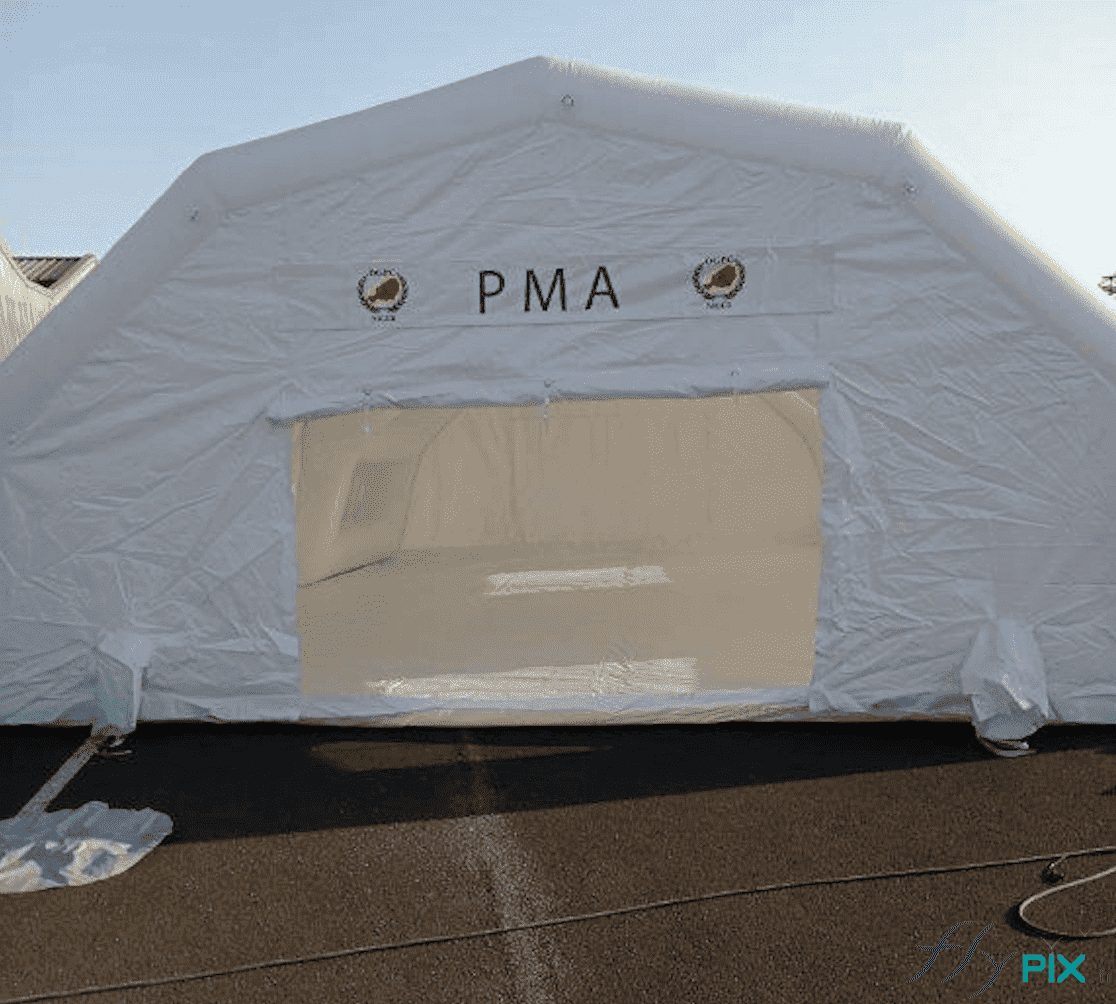

Une vue de la façade du pignon arrière de la tente gonflable médicale, avec une large porte de sortie. A droite et à gauche de la porte, il y a de chaque côté un manchon à air, ou passe-fils électriques. L’abri est à pans coupé, mais globalement il présente une forme de tunnel dont la clef de voûte est à H = 2.5 m, procurant ainsi un excellent écoulement des eaux de pluie en cas de météorologie défavorable.

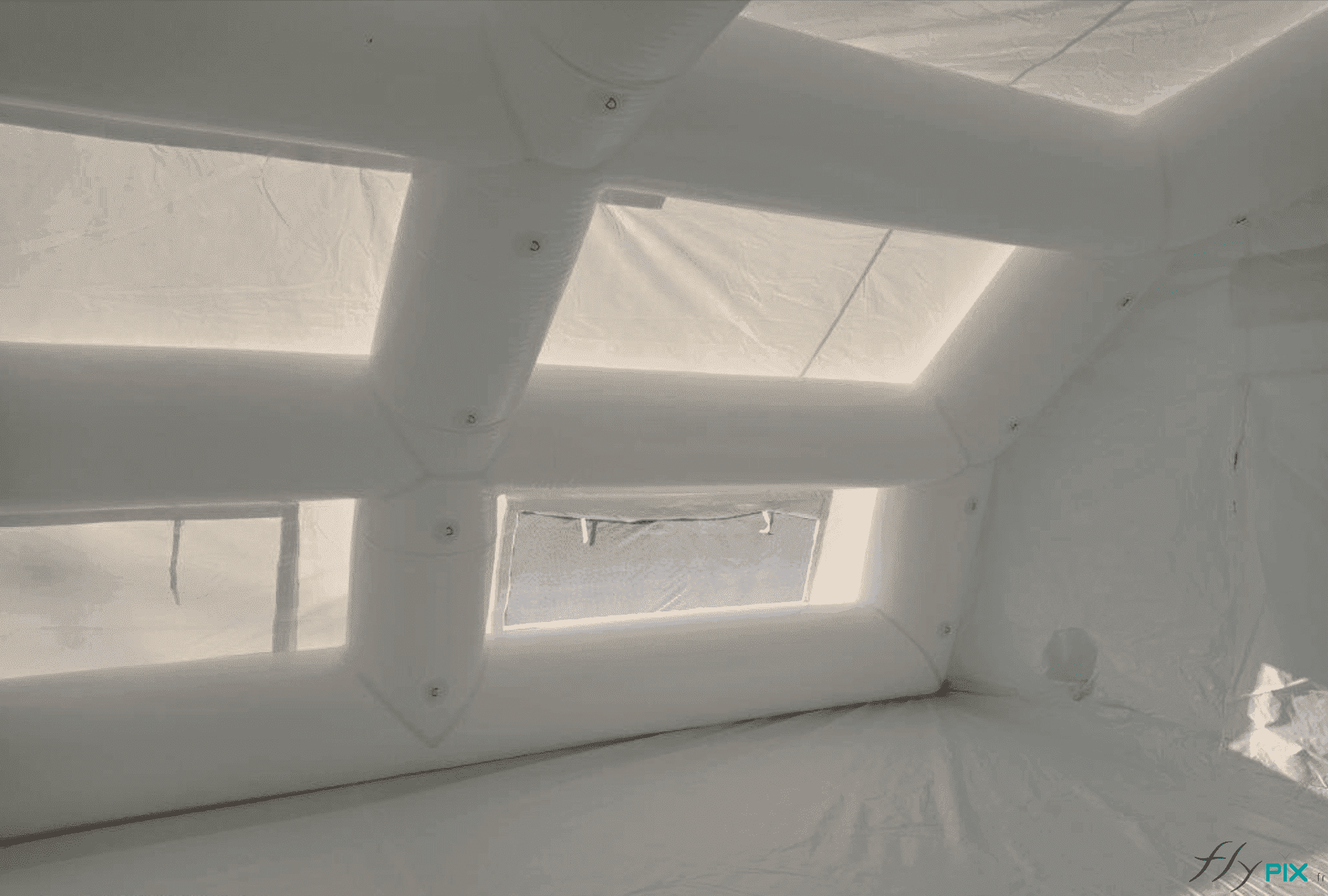

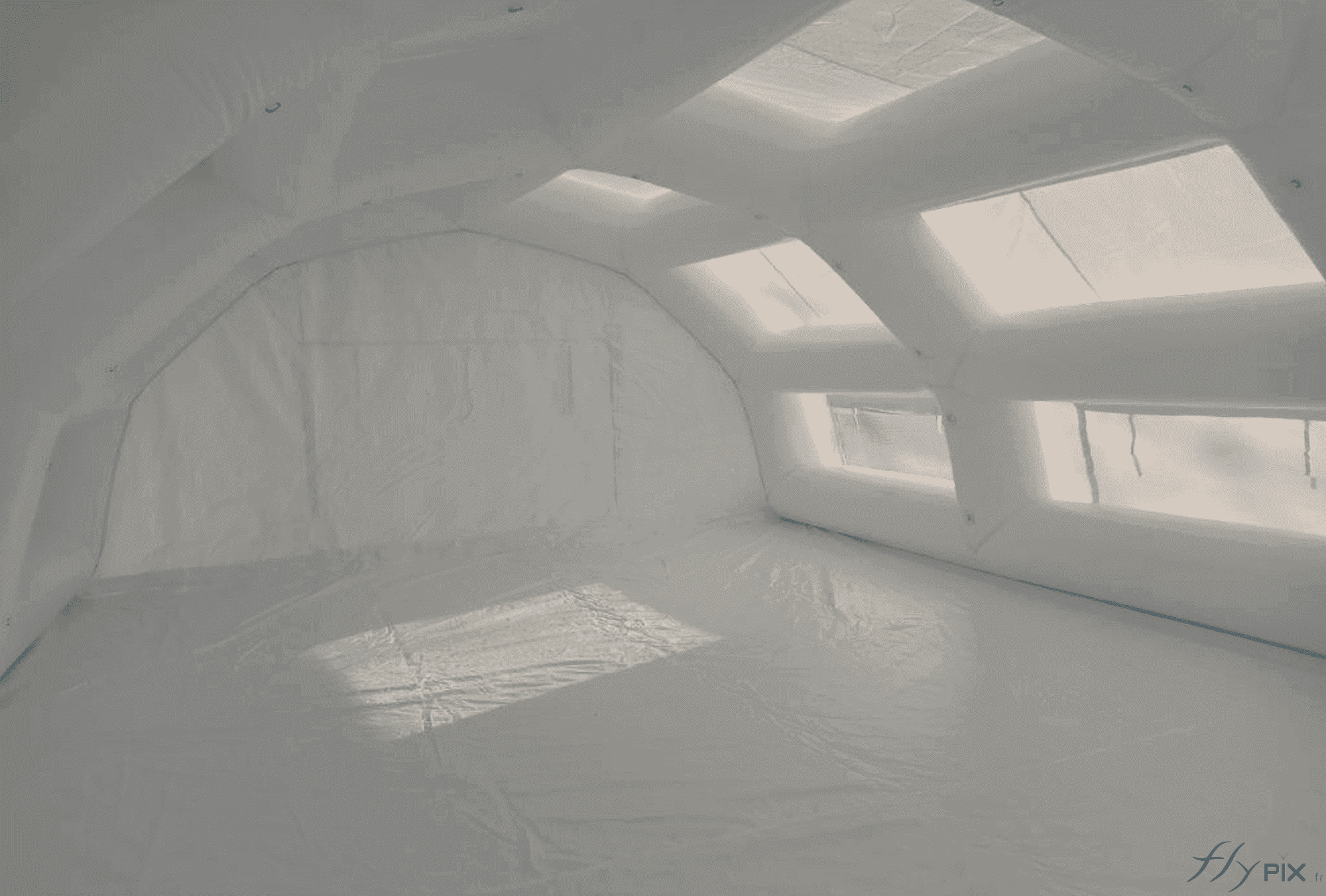

Une vue de l’intérieur de la tente gonflable PMA de surface S = 60 m2, avec une bâche au sol en PVC, amovible. Les boudins d’ossature, squelette de l’abri gonflable procurent une très grande solidité et robustesse à la structure gonflable. Ils sont tous interconnectés et ils présentent, à des espacements réguliers, des anneaux et des œillets métalliques de fixation, très utiles pour y attacher des accessoires médicaux, ou des dispositifs éclairages LED. Notez que l’enveloppe en PVC de couleur blanche et la présence de points de jour et de fenêtres permettent d’obtenir une lumière intérieure naturelle et diffuse.



Une photo qui montre les détails et les finitions des boudins d’ossatures et des fenêtres faisant office de point de jour pour éclairer l’intérieur de la tente gonflable PMA d’une lumière naturelle et diffuse. Une bâche au sol, en enveloppe PVC lavable, est amovible. Elle a l’avantage de permettre aux médecins, docteurs et infirmiers de disposer d’un environnement intérieur sain, à l’abri de l’humidité, et avec une température stable ou un climat / atmosphère contrôlé. Sur les ossatures interconnectées, il y a aussi des anneaux et des œillets de fixation métalliques qui sont des interfaces utiles utiles et ergonomiques pour y attacher des accessoires médicaux ou des éclairages LED.



Le but étant d’accueillir à l’intérieur de l’abri gonflable des personnes malades, accidentées, ou blessées, nous proposons aussi des lits picots adultes pliables. Ils sont optionnels, sur demande. Nos lits picots sont solides, robustes tout en étant légers à transporter. Ils complètent parfaitement la fourniture de l’abri gonflable poste de premiers secours.

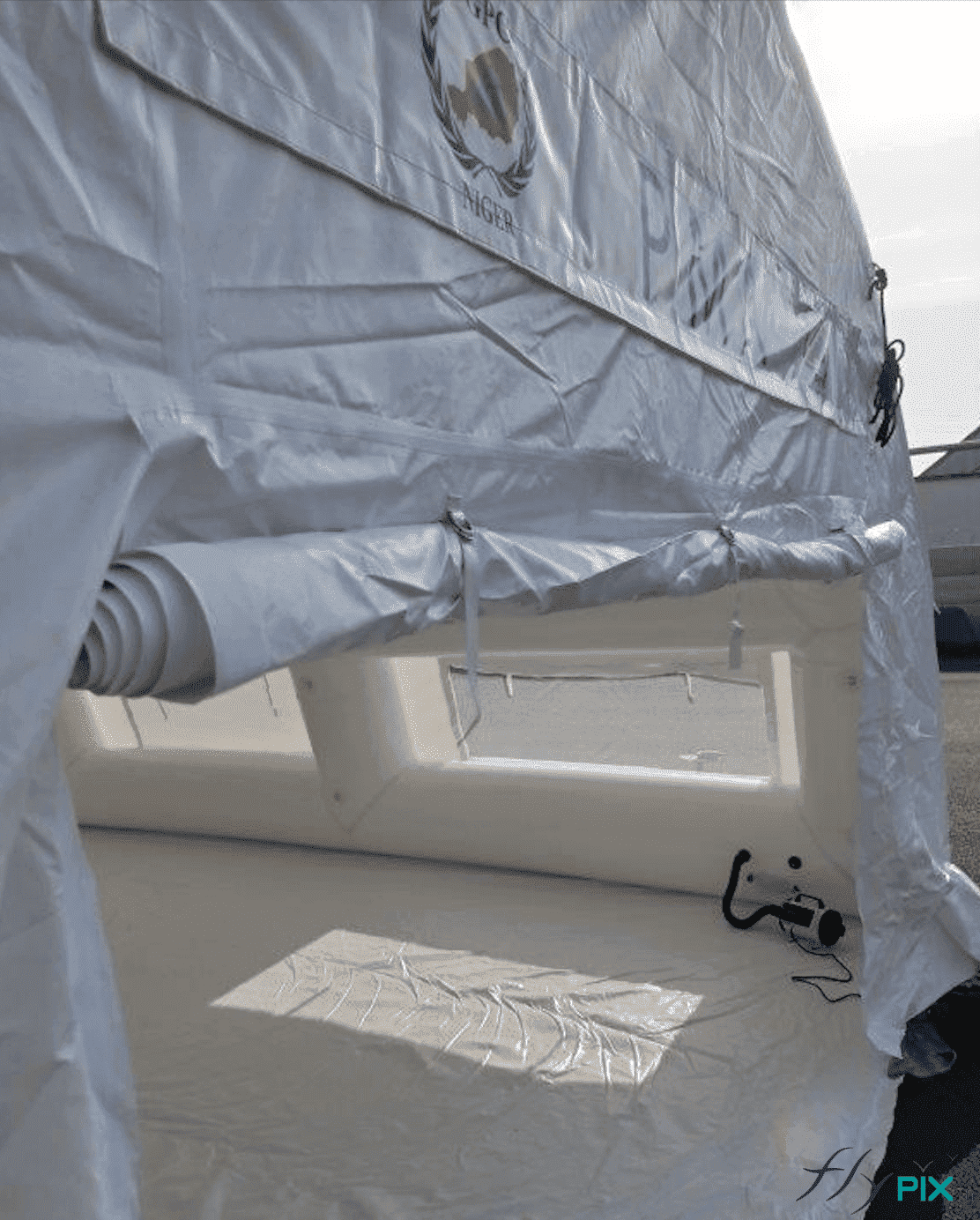

Une autre vue de la grande porte de sortie, sur le pignon arrière de la tente gonflable PMA. La porte est pliée et la bâche au sol déployée. Au fon, on peut voir des valves et un régulateur de pression en fonctionnement.

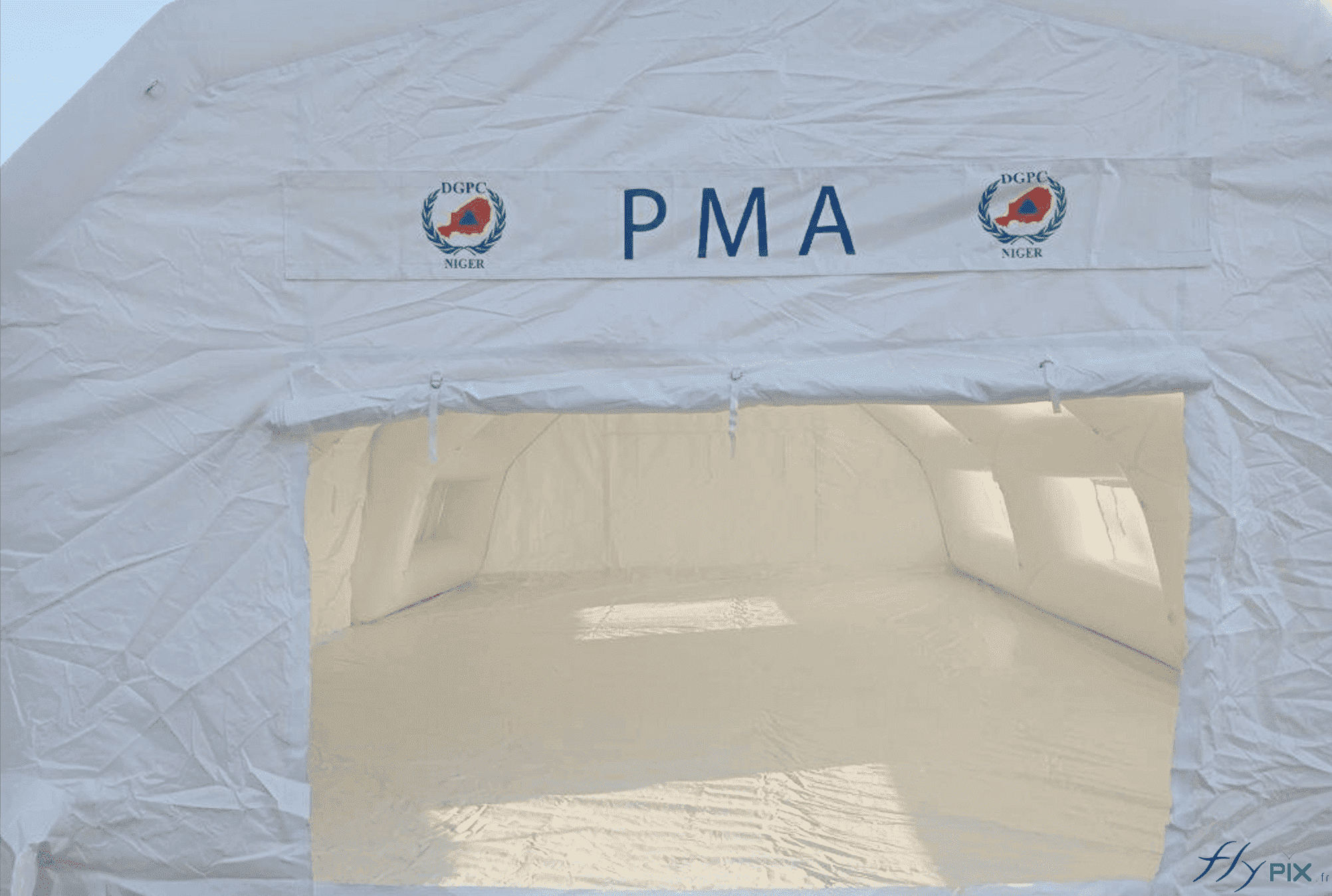

Au-dessus de la porte, il y a une banderole de marquage amovible imprimée avec le logo. C’est une bâche imprimée qui est fixée par des bandes Velcro sur l’enveloppe de la tente gonflable. La porte peut être remontée et pliée. Dans le prolongement, à l’intérieur, la bâche amovible au sol est visible.

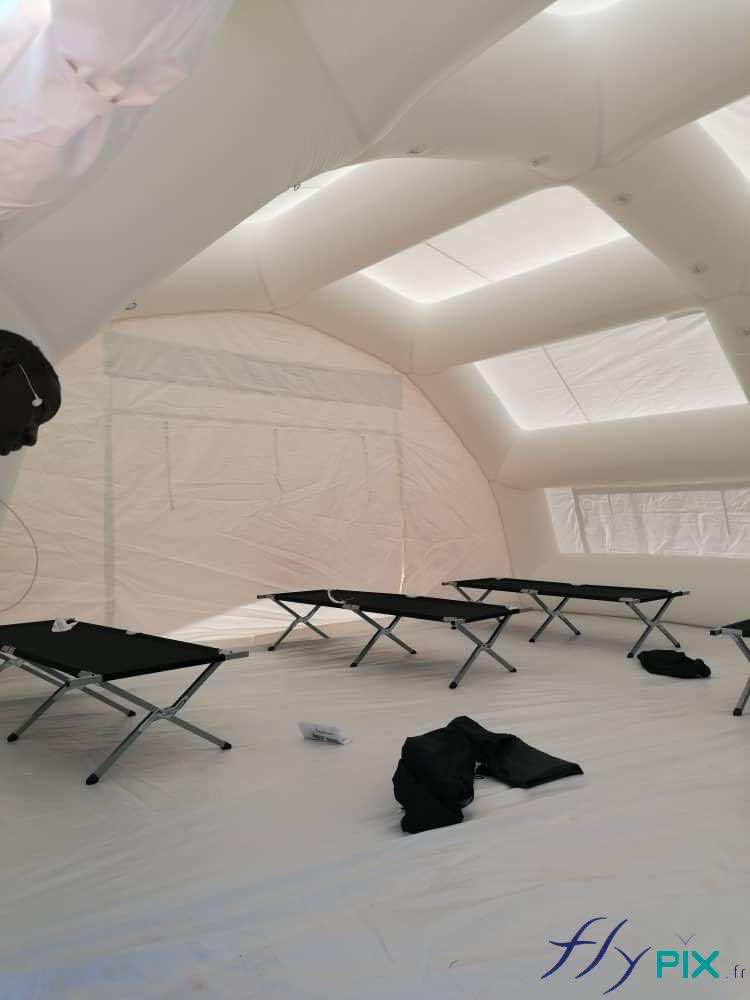

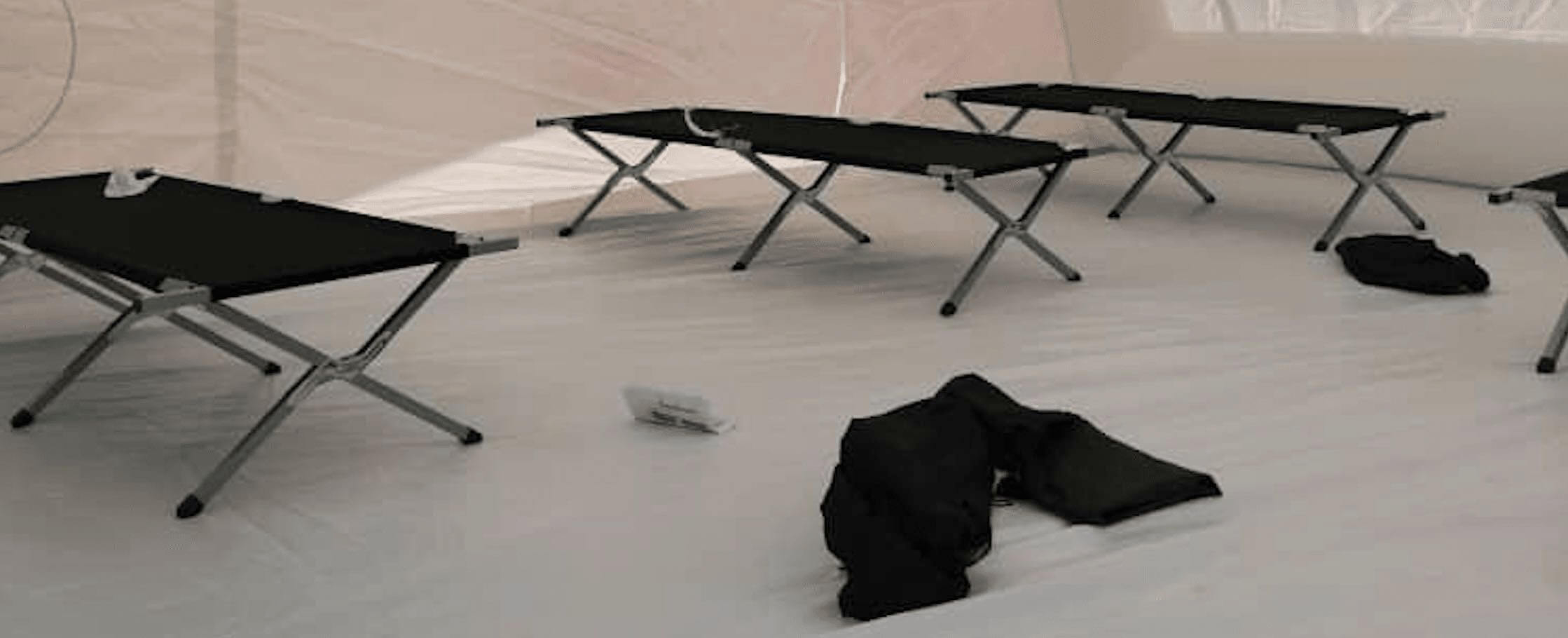

Sur cette photo ci-dessus, vous pouvez voir des lits prêts à recevoir des personnes qui ont besoin de soins en situations d’urgences. Disposée et agencée d’une certaine manière, une surface de 60 m2 remplie de lits picots peut accueillir une bonne dizaine ou douzaine de personnes au sein la tente gonflable PMA.





Accessoires fournis : pompe, régulateur de pression, sacs de lestage

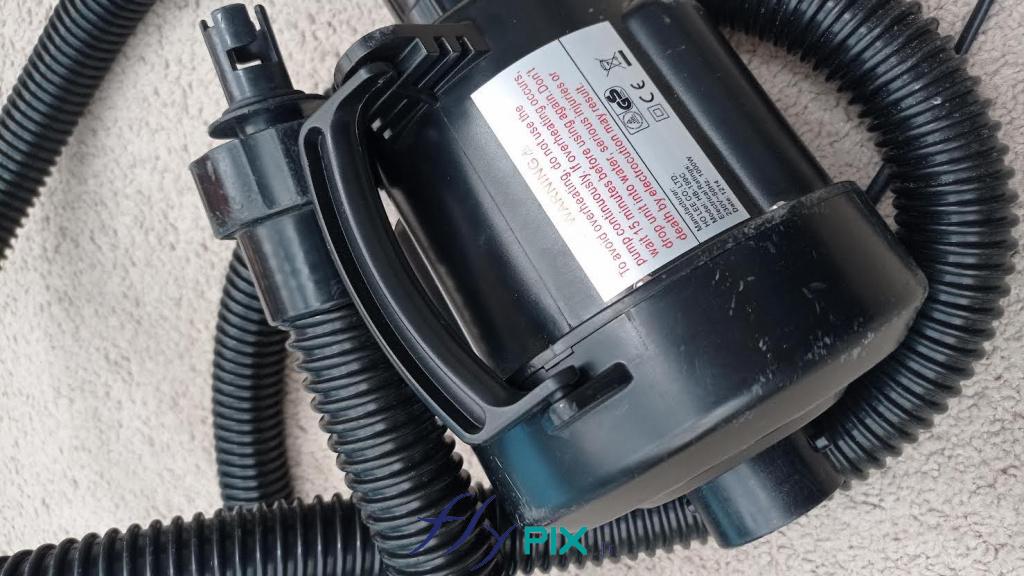

Pompe électrique réversible, 220 V, normes CE, garantie 1 an, puissance 1200 W. Ce type de pompe permet de gonfler les boudins d’ossature de la tente gonflable PMA air captif très rapidement et très efficacement.

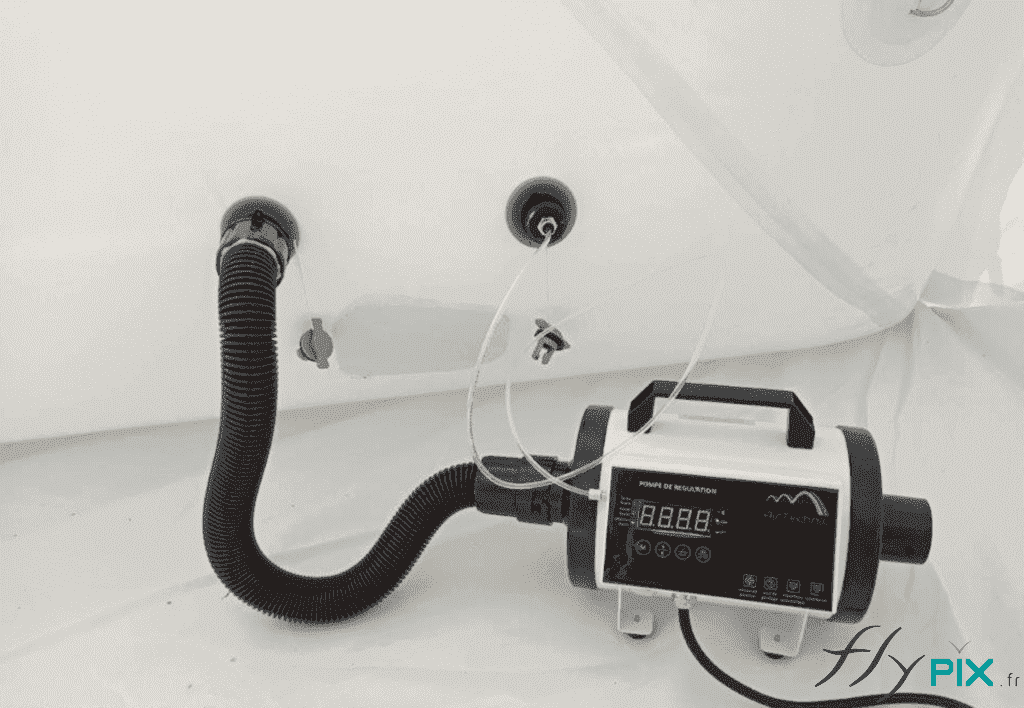

Un régulateur de pression est nécessaire pour les déploiements de longue durée, de plusieurs jours. Il permet de compenser les variations de pression et les variations de la dilatation de l’air dans les boudins d’ossatures, en fonction de la pression atmosphérique, de la température ambiante et de l’ensoleillement. Il y a aussi des valves de surpression qui vont agir en cas de surpression ou de dilatation de l’air rapides et importantes.

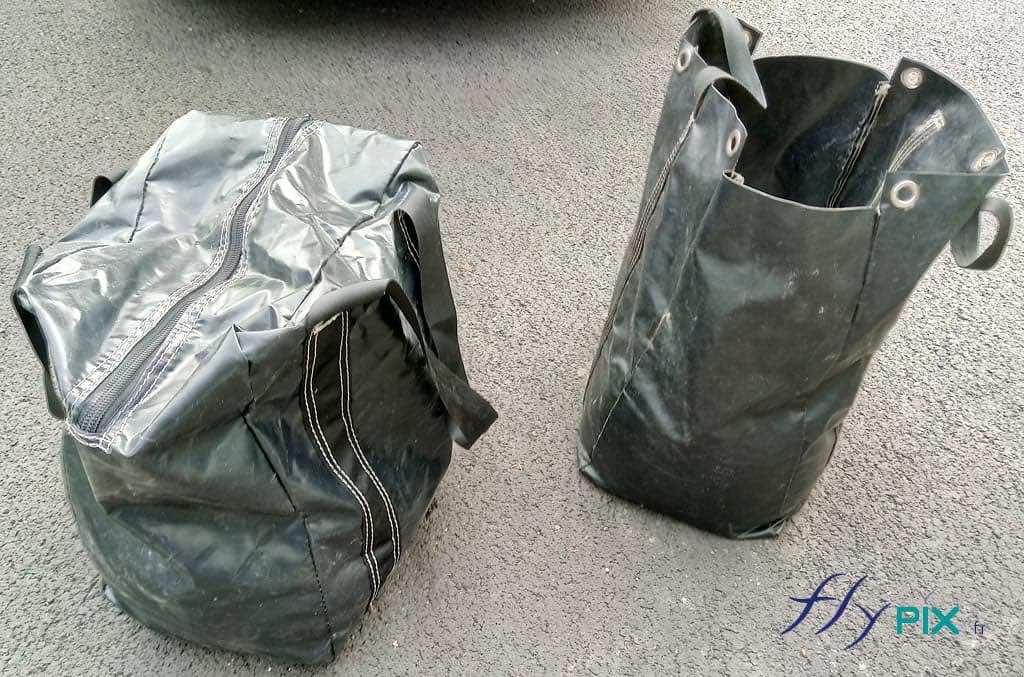

Sacs de lestage à remplir de sable, fabriqués sur mesure par nos soins, pour les haubans et pour assurer la bonne stabilisation et la bonne assise de l’abri gonflable PMA.

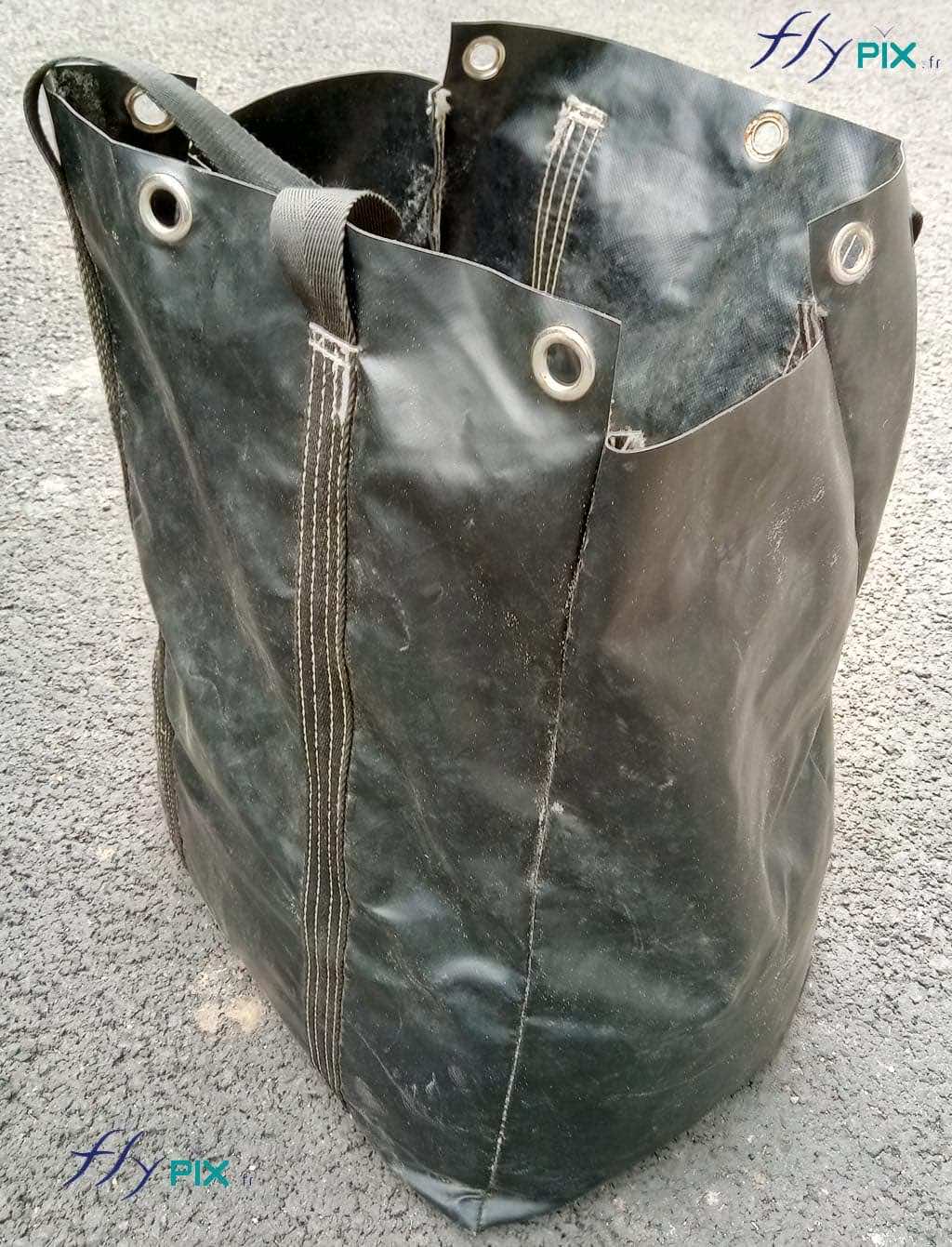

Vue détaillée d’un sac de lestage à remplir de sable, un accessoire fabriqué sur mesure par nos soins. Il est primordial de bien lester la structure gonflable par rapport aux vents, cette action ne doit surtout pas être négligée.

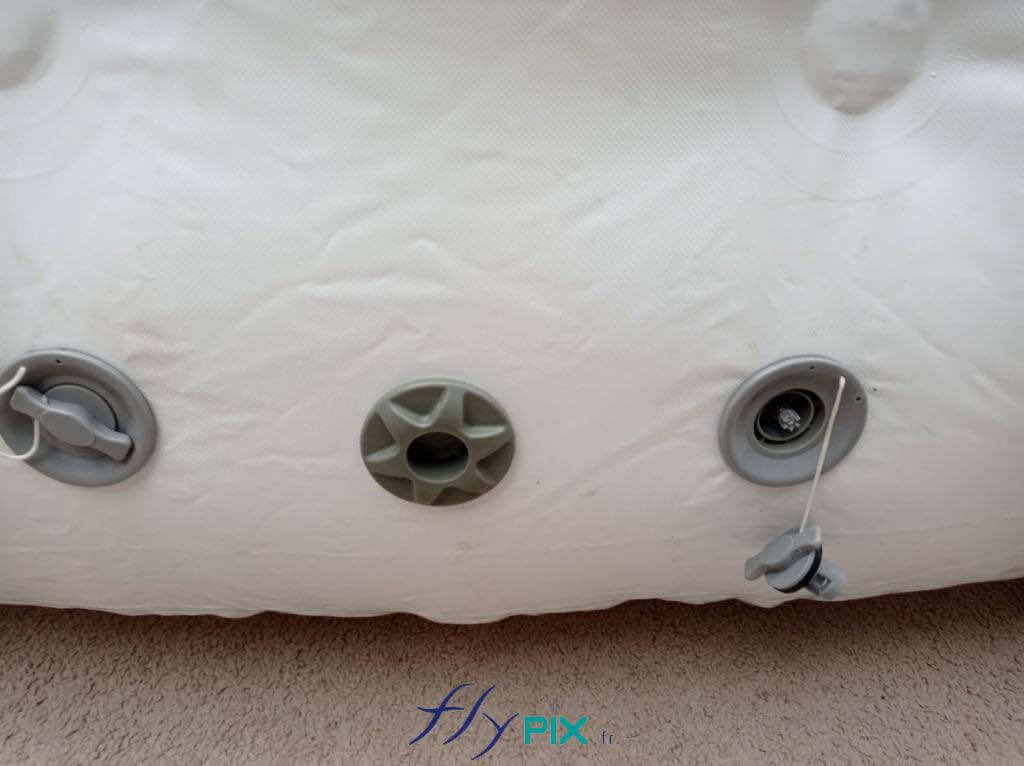

Différentes valves disposées sur un boudin d’ossature de la tente gonflable air captif : valve de gonflage 1/4 de tour pour la pompe, valve de surpression, valve de secours.

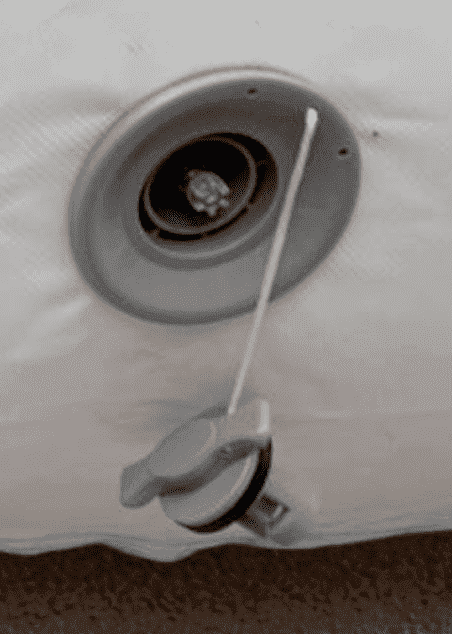

Détails d’une valve 1/4 de tour nécessaire pour le gonflage d’un abri gonflable air captif.



Désinfection tente gonflable PMA :

• Vous pouvez utiliser des produits de nettoyage classiques, à base de savons, et d’alcool, ou d’acétone.
• Produits aérosols désinfectants en spray : nous vous recommandons des désinfectants en spray du type WYRITOL bactéricide et antiviral.
• Vous devez vous assurer de leurs propriétés antivirales et antibactériennes.
• Ne pas utiliser de produits chlorés qui auront tendance à faire jaunir les PVC ou TPU transparent (pas de chlore ni de javel).



Nous fabriquons sur mesure, par nos soins, et en France, en fonction des besoins et des cahiers de charges de nos commanditaires :
