Dernièrement, nous avons conçu et fabriqué sur mesure un grand hangar gonflable militaire de dimensions L = 25 m x l = 14 m x H = 7 m, de surface S = 350 m2, un abri gonflable composé de 5 modules L = 5 m x l = 14 m x H = 7 m raccordés ensemble.

Cette imposante structure gonflable mobile, à usages polyvalents, destinée à accueillir des soldats, militaires et parachutistes, est entièrement en enveloppe PVC 0.45 mm double peau capitonnée, et elle est gonflée en permanence par plusieurs turbines électriques.

La tente gonflable militaire, en forme de tunnel, sera déployée lors d’opérations militaires dans différents environnements et terrains (désert, montagne,…), elle résiste aux vents, aux intempéries et à une grande plage de températures.

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

Sur cette photo aérienne prise pendant une phase de test de gonflage et de mise en pression avant expédition de la marchandise vers le commanditaire, vous pouvez contempler 2 modules tunnels demi-lunes assemblés et raccordés faisant partie d’un grand hangar gonflable militaire de grande taille, composé en tout de 5 modules. Ici, nous avons gonflé le module du pignon avant et un module intermédiaire. Ce hangar gonflable militaire mobile, à usages polyvalents, de grande largeur et de grande hauteur, protège du matériel et des hommes des intempéries en temps de guerre, et elle sera déployée sur des terrains d’opérations militaires en zone de conflits armés,  pour l’accueil de soldats, de militaires, de parachutistes, d’officiers, et aussi pour stocker du matériel, des véhicules militaires, des engins militaires, des chars de combat, ou des avions, hélicoptères… Cette structure gonflable, fabriquée sur mesure par nos soins, dans nos ateliers en France, à Orléans, est gonflée à l’air grâce à plusieurs turbines électriques, en permanence. L’abri gonflable est entièrement en enveloppe PVC 0.45 mm double peau capitonnée, et dotés de grandes portes, de fenêtres, et d’interfaces utiles comme dans manchons à air pour le contrôle du climat à l’intérieur de la tente gonflable, et des manchons passes fils électriques, de portes de service et d’accès annexes pour le personnel militaire… – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo aérienne, il est possible de voir le type de mur, composé d’un matériau solide, car entièrement en enveloppe PVC 0.45 mm double peau capitonnée, qui procure à la fois une isolation thermique et acoustique, et une grande solidité à l’ensemble de la structure gonflable. La succession d’arches gonflables tunnel demi-lune interconnecté procurent l’avantage d’avoir un hangar gonflable militaire solide et résistant, avec des très bons contreforts naturels, et une bonne assise et stabilité au sol. L’abri gonflable de grande taille est haubané avec des cordes marines pro Lancelin, et des sacs de lestages à remplir de sable, pour assurer une excellente résistance et tenue aux vents. Ce type de solution de tente gonflable de grande taille est mobile, efficiente, facile à monter et à démonter, transportable facilement, et peu être déployé très rapidement en temps de guerre ou de conflit pour assurer les besoins opérationnels militaires. En période de guerre, ce type de hangar militaire peut servir d’abri pour stocker du matériel militaire, des véhicules et des engins militaires, pour effectuer des travaux de maintenance sur des machines, des moteurs d’avion ou d’hélicoptère, ou bien comme base de vie pour les soldats et les officiers, ou comme base opérationnelle en arrière poste par exemple. La polyvalence de cette solution de hangar gonflable militaire peut répondre à de nombreux besoins en cas d’urgence. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Cette modélisation en 3D, le BAT (bon à tirer), présente le concept du hangar gonflable militaire qui a été validé par le commanditaire. L’abri gonflable militaire en forme de tunnel demi-lune, est composé de 5 modules, qui une fois assemblés, permettent d’obtenir une longueur totale de L = 25 m, et une largeur de 14, m, et une hauteur de clef de voûte à H = 7 m. Cela représente un volume intérieur utile de grande surface S = 350 m2, qui sera nécessaire aux déploiements des officiers, soldats, militaires et des parachutistes, dans le cadre d’opérations militaires en cas de conflits armés et en zones de guerres. Nous avons la possibilité, grâce à notre savoir-faire et à nos compétences, avec le conseil et l’accompagnement de notre équipe de techniciens et d’ingénieurs, de fabriquer sur mesure des abris, tentes et hangars gonflables militaires de différentes tailles, pour de nombreux types d’usages et de besoins. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

En réalité, très souvent, une longueur d’abri gonflable est décomposée en plusieurs modules gonflables ou unités qui sont raccordés dans le sens de la longueur et assemblés, jointés entre eux. Dans cet exemple, nous voyons 2 modules, mais en fait il y en a 5 en tout. L’autre avantage est que la surface utile intérieure peut être modulée et différente entre telle ou telle opération militaire ; il est même possible de les utiliser simultanément sur 2 sites géographiques différents, au choix, en hangar ouvert ou bien fermé avec pignon avant / arrière ; une solution qui procure une très grande polyvalence sur le terrain. — Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Ci-dessus : une vue d’infographie et de modélisation en 3D qui présente un hangar gonflable militaire L = 25 m x l = 14 m x H = 7 m de 350 m2 en forme de tunnel demi-lune, composé de 5 modules gonflables raccordés ensemble, sous différentes vues : de dessus, de profil et de dessous. Ces types de représentations sont utiles pour favoriser la compréhension et pour guider le choix des commanditaires. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Plus globalement, nous fabriquons, par nos soins, en France Métropolitaine, à Orléans :

• Abris gonflables,
• Cabines gonflables,
• Tentes gonflables,
• Hangars gonflables,
• Préaux gonflables.

que nous livrons dans le monde entier, partout en France, dans les DOM TOM, en Europe, en Afrique, en Asie, au Moyen Orient…

Cette vue ci-dessus présente une modélisation en 3D d’un ensemble de 5 modules gonflables en forme de tunnel, qui raccordés ensemble aboutissent à la formation d’un grand hangar gonflable militaire. Les premiers et derniers modules possèdent chacun un pignon avec une porte d’accès principale. Chaque module gonflable dispose de 4 manchons à air qui sont utiles pour y placer à chacun d’entre eux une turbine pour gonfler à l’air les structures gonflables. Dans ce cas, le matériau utilisé pour les murs et la toiture est du PVC 0.45 mm, double peau capitonnée. Il y a aussi des manchons à air qui permettent de placer des dispositifs de contrôle du climat à l’intérieur de l’abri gonflable : chauffage, climatisation, filtration de l’air… La forme de tunnel demi-lune permet d’obtenir une très grande stabilité et solidité de la tente gonflable, grâce à des contreforts naturels. Nous plaçons ensuite des sacs de lestages sur les côtés latéraux du hangar gonflable, sur lesquels nous fixons des cordes de haubanage (corde marine pro Lancelin). – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Le hangar gonflable militaire en enveloppe PVC 0.45 mm double peau capitonnée est gonflé avec de l’air grâce à une turbine électrique, visible en bas à gauche sur cette photographie. De l’air est envoyé dans la structure gonflable grâce à un manchon à air fixé à la turbine. Cette photo montre bien le procédé, la turbine doit envoyer de l’air en permanence dans les boudins d’ossatures et dans les murs de l’abri gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue détaillée de la turbine et du manchon à air qui envoie de l’air dans la structure gonflable, en permanence. Cette turbine électrique fait une puissance de 2500 W environ. Il faut idéalement plusieurs turbines pour gonfler la structure gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, nous voyons une technicienne opératrice qui est entrain de gonfler un second module du hangar gonflable, avec une turbine et un manchon à air. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, 2 turbines électriques sont entrain d’insuffler de l’air via 2 manchons à air, dans un grand module de hangar gonflable en enveloppe PVC 0.45 mm double peau capitonnée. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Nous fournissons pour chaque turbine électrique, un caisson amovible de réduction de bruits et qui protège aussi la turbine de la pluie, des intempéries et de la poussière. Le caisson est fabriqué sur mesure par nos soins, et permet une réduction de bruits de – 15 dB à – 20 dB en fonction des fréquences – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue détaillée d’un caisson protège pluie, réduction de bruits pour une turbine électrique. Cet accessoire, optionnel, est recommandé pour protéger les turbines de la pluie, des intempéries et de la poussière, mais aussi pour améliorer le confort des usagers, en réduisant les nuisances sonores provoquées par les turbines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, 2 turbines électriques et 2 manchons à air, qui sont entrain de gonfler la structure gonflable, de l’air sont envoyés en permanence dans le module d’abri gonflable en enveloppe PVC 0.45 mm double peau capitonnée, pour le maintenir gonflé. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue intérieure de l’abri gonflable, du module du pignon avant, avec une grande porte large pignon, et une petite porte secondaire de service, qui permet d’accéder facilement à l’intérieur du hangar gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Vue intérieure du hangar gonflable ; ici 2 modules sont gonflés et installés, et jointés, ils sont assemblés. Au fond, sur le module du pignon avant, sont visibles une grande porte d’accès large pignon, large et haute, et à sa gauche une petite porte latérale de service secondaire. Les 2 techniciens permettent d’avoir une échelle de taille globale de la structure gonflable, de grande hauteur et de grande largeur. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, prise depuis l’intérieur du premier module gonflable du hangar militaire, au niveau du pignon avant, nous voyons la petite porte de service, ici fermée avec une bâche fixée par des bandes velcro. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Ceci est une grande porte large pignon, une photo prise depuis l’intérieur, au niveau du module du pignon avant du hangar gonflable. La grande bâche est pliable et elle se ferme grâce à des larges bandes velcro. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue prise depuis l’intérieur du grand hangar gonflable, qui montre plusieurs interfaces : une fenêtre transparente avec un volet amovible, placée au centre sur cette photo. En bas, au centre, un trou passe fils et gaines électriques. Ensuite, à  droite et à gauche, en bas, 2 manchons à air pour le contrôle du climat et de la qualité de l’air à l’intérieur de la tente gonflable (climatisation, chauffage, filtration de l’air). Les manchons peuvent aussi être utilisés pour y faire passer des câbles électriques si nécessaire. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Ceci est une fenêtre transparente avec un volet pliable et amovible, qui permet de disposer d’une source de lumière naturelle à l’intérieur d’un module de hangar gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une prise de vue photo générale qui montre 2 modules de hangar gonflable militaire assemblés et connectés, avec le raccordement par l’intérieur qui assure l’étanchéité de la toiture en cas de pluies ou d’intempéries. À gauche, nous voyons la petite porte secondaire de service, ensuite la grande porte d’accès principale, sur le pignon avant. Au fond, sur chaque module, dans la partie inférieure, nous pouvons observer les fenêtres et les manchons à air et les trous passe fils et gaines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Sur cette photo, 2 modules sont assemblés et jointés, avec les fenêtres transparentes et les volets pliables et amovibles, qui permettent de disposer d’une source de lumière naturelle à l’intérieur d’un module de hangar gonflable. Dans les parties inférieures des modules gonflables, nous voyons les manchons à air et les trous passe fils et gaines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Le hangar gonflable est composé en tout de 5 modules, qui une fois connectés, assembles et jointés procurent un très grand volume et une très grande surface de travail. La hauteur utile est haute et la largeur utile conséquente, ce qui permet une grande polyvalence en ce qui concerne l’utilisation de ce hangar gonflable militaire. Aussi les modules gonflables peuvent être agencés avec ou sans les pignons, sur 1 ou plusieurs sites militaires, en fonction des besoins opérationnels sur le terrain. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Vue générale du pignon avant du premier module du hangar gonflable militaire, en forme de tunnel demi-lune, avec au premier plan la petite porte de service, à droite, puis au second plan, au centre la grande porte large pignon. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue de la base d’un module gonflable, une photo prise depuis l’extérieur de la structure gonflable, qui montre différentes interfaces : une fenêtre avec un volet amovible et pliable, 2 manchons à air, et 1 trou passe fils et gaines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une photo qui montre les détails d’une fenêtre avec PVC transparent et un volet pliable et amovible. La fenêtre permet d’avoir de la lumière naturelle à l’intérieur du hangar gonflable, durant la journée. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Voici un trou qui permet d’y faire passer des gaines ou des fils électriques à l’intérieur du hangar gonflable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Les manchons à air peuvent être utilisés ou pas selon les besoins, ils sont protégés par un volet, une bâche pliable et amovible, fixée par des bandes velcro.  – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Voici 2 manchons à air pliés, avec leur protection et leurs volets appliqués. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

En dessous de chaque module du hangar gonflable, il y a en contact avec le sol, une seconde peau, qui est en fait une cape de protection en enveloppe PVC 0.45 mm, amovibles et fixée par des bandes velcro. Cette solution est idéale pour assurer la protection des boudins et des murs en contact avec le sol, pour en limiter les abrasions au fil du temps. Cette seconde peau est une protection très importante parce que le hangar gonflable militaire est destiné à être déployé sur des terrains et des surfaces de différentes natures (sable, béton, gravier,rocks,bitume…). Les capes amovibles protègent aussi des objets contendants présents sur le sol (objets en fer, pointes, clous…). Les modules sont ainsi protégés. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Chaque module du hangar gonflable militaire est doté d’une interface composée d’une bâche qui permet l’assemblage entre 2 modules, et d’assurer l’étanchéité grâce à un raccord par l’intérieur. Sur cette photo, nous voyons le raccord et aussi les attaches qui assurent la jointure et la jonction de 2 modules gonflables. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Plusieurs anneaux métalliques sont fixés à plusieurs endroits, le long du rayon de courbure des structures gonflables, en forme de tunnel demi-lune, à travers lesquels nous plaçons des cordes marine pro Lancelin de 1 cm de diamètre environ, très solides et très robustes, et qui servent pour le lestage des différents modules du hangar gonflable. Les drisses sont ainsi fixées aux lestages, composés de gros sacs à remplir de sable. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Les anneaux de fixations métalliques sont des interfaces, des attaches qui sont très solides et avec une finition impeccable, comme le montre cette photographie ci-dessus. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue générale prise depuis le sol, qui montre un module de tente gonflable en forme de tunnel demi-lune. Cette forme est très stable et très robuste, parce qu’elle procure des bons contreforts naturels, avec une clef de voûte, et des murs qui répartissent efficacement les charges de la structure gonflable vers le sol. Exactement comme les cathédrales. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une prise de vue photo aérienne du hangar gonflable militaire, réalisée pendant une session d’un déploiement/montage test de la structure gonflable, et la pour la formation des membres de l’équipe du commanditaire. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Types de chantiers ou d’usages :

• PMA (Poste Médical Avancé),
• Armée, militaire,
• Maçonnerie,
• Poses d’enduits ou de résines,
• Routes et chaussées,
• Revêtements de sols,
• Rénovations et restaurations,
• Terrassements,
• Démolitions,
• Dépollutions de sol,
• Excavations,
• Peinture, soudures,
• Travaux sur les piscines, bassins,
• Stockage de matériel ou de matériaux.

Hangar gonflable militaire L = 25 m x l = 14 m x H = 7 m, S = 350 m2, en 5 modules L 5 m x l = 14 m x H = 7 m, tunnel, ventilé par turbines en permanence, enveloppe PVC 0.45 mm double peau capitonnée

• Qté 5 modules de largeur 14 x longueur 5 m x hauteur 7 m + raccords, ventilés par turbines en permanence, enveloppe PVC 0.45 mm double peau capitonnée, surface S = 350 m2

Caractéristiques techniques :

• Hangar gonflable composée de 5 modules raccordés,
• Structures gonflables, gonflées à l’air, ventilées par turbines en permanence,
• Gonflage : 5 turbines électriques incluses, de 2800 W (1 turbine par module),
• Forme tente : U inversé / tunnel demi-lune,
• Couleur enveloppe : MILITAIRE SABLE,
• 4 raccords entre modules inclus,
• Dimensions utiles totales intérieures, les 5 modules assemblés : Longueur = 25 m x largeur = 14 m x Hauteur = 7 m,
• Hangar composé de Qté 5 modules de largeur = 14 m x Longueur =  5 m + raccords, surface unitaire S = 70 m2, fixations velcro,
• Hauteur interne utile de la clef de voûte : H = 7 m,
• Surface utile totale, les 5 modules assemblés : 350 m2,
• Matériau : enveloppe PVC 0.45 mm double peau capitonnée, le fond de la tente (le dernier module) est fermé et capitonné en double peau capitonnée,
• Façade AV : 1 porte large pignon : H = 6 m x l = 4 m,
• Façade AV : 1 porte de service secondaire : L = 1 m x H = 2 m, pignon fermé en double peau capitonnée,
• Façade ARR : 1 porte de service secondaire L = 1 m x H = 2 m
• Fenêtres et points de jour avec volet amovibles à prévoir pour lumière naturelle à l’intérieur,
• Anneaux et œillets de fixation métalliques interne,
• Anneaux et œillets de fixation métalliques externe pour les haubans,
• Bavette au sol tout autour de la tente,
• Lestages inclus : sac à remplir de sable (en option),
• Par module : 2 manchons à air chaud/froid, emplacements et diamètres à définir, systèmes filtration, de climatisation ou de chauffage non fourni,
• Par module : 2 manchons passe fils et gaines électriques, emplacements et diamètres à définir,
• Kit haubanage cordes marine pro Lancelin,
• Norme anti-feu LNE France type M2,
• Sac de rangement,
• Kit de réparation : bandes PVC + Kit soudage PVC + colle,
• Garantie 1 an constructeur + SAV + assistance téléphonique,
• BAT en studio graphique,
• Fabrication sur mesure par nos soins en France, dans nos ateliers à Orléans,
• Le hangar est fourni sans bâche au sol,
• Prévoir alimentation électrique, 220 V, en permanence, pendant toute la durée de déploiement du hangar.
• Prévoir groupe électrogène en permanence par vos soins sur le site de déploiement.

Une autre vue plongeante, de dessus, qui montre le hangar gonflable militaire de dimensions L = 25 m x l = 14 m x H = 7 m, et de surface intérieure utile S = 350 m2. C’est une grande tente gonflable en enveloppe PVC 0.45 mm double peau capitonnée. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Prévoir moyens logistiques par vos soins (à définir) :

• Groupe électrogène de secours (6 KW minimum),
• Manitou,
• Pirle ou échelle avec plateau, pour la gestion de la porte principale,
• Monte charge.

Une autre vue en infographie 3D qui montre le pignon avant du hangar gonflable, avec une grande porte d’accès principale. Il y a aussu les 4 autres modules qui y sont représentés. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Services & garanties :

• Notre expérience et savoir faire, notre réactivité, nos références clients,
• Fabrication sur mesure, par nos soins, en France, dans nos ateliers,
• Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
• Des matériaux PVC de grande qualité, résistants, solides et durables,
• Certifications ; normes anti-feu LNE France type M2 (et non type M3, insuffisant) pour les PVC (très haut niveau de protection contre le feu),
• Certifications : normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
• Garantie 1 an constructeur, SAV inclus,
• Assistance téléphonique,
• Service de maintenance et de réparation à l’atelier ou sur site.

Différentes vues en 3D montrant les modules gonflables L = 5 m x l = 14 m x H = 7 m en forme de tunnel demi-lune. Il y a les modules intermédiaires avec leurs raccordements, et les 2 modules de pignon avant et arrière, avec la porte principale. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue en 3D qui montre les murs latéraux et le module arrière, avec une petite porte d’accès, une porte de service plus précisément. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Fournitures et services :

• Qté 1 étude note de calcul, ingénierie, modélisation 3D.. Résistance, vent, calcul des lestages

• Qté 5 modules largeur = 14 x Longueur = 5 m x Hauteur = 7 m + raccords, ventilés par turbines en permanence, 5 turbines incluses, prix du lot entier

• Qté 5 turbines électriques de secours, de remplacement, 2800 W, 220 V, garantie 1 an

• Qté 5 protèges turbines, protèges pluie et silencieux
• Renforts au sol sous les boudins en contact au sol sur la longueur 25 m et la largeur 14 m, fixations velcro, prix global pour l’ensemble des 5 modules

• Qté 60 sacs de lestages à remplir de sable, 12 par module de tente (x5), soit 60 en tout, sable non fourni

• Qté 5 caisses de rangement, prix unitaire, 1 caisse par module

• Qté 1 livraison France Métropolitaine par transporteur, France Métropolitaine.

• Qté 1 pose, installation, formation sur site, inclus, par nos soins.

Ci-dessus : une vue en infographie 3D de coté sui montre l’agencement des 5 modules d’abris gonflables. Par module : 2 manchons à air chaud/froid, emplacements et diamètres à définir, systèmes filtration, de climatisation ou de chauffage non fourni + 2 manchons passe fils et gaines électriques. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue de du dernier module, le module arrière, le dernier module, celui du fond, avec une petite porte de service. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Voici une visualisation en 3D du premier module de la face avant, avec un pignon et une porte d’accès principale, et à droite une petite porte de service annexe. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Voici une visualisation en 3D du premier module de la face avant, avec un pignon et une porte d’accès principale, et à droite une petite porte de service annexe. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue en 3D d’un module gonflable intermédiaire en forme de tunnel demi-lune. – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

D’autres vues en 3D du hangar gonflable militaire. Fenêtres et points de jour avec des volets amovibles à prévoir pour lumière naturelle à l’intérieur, anneaux et œillets de fixation métalliques interne, anneaux et œillets de fixation métalliques externe pour les haubans, bavette au sol tout autour de la tente. –  Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Une vue de modélisation en infographie 3D du dessous du hangar gonflable militaire. Kit haubanage cordes marine pro Lancelin, norme anti-feu LNE France type M2, sac de rangement, Kit de réparation : bandes PVC + Kit soudage PVC + colle, – Copyright : Vivien LAÏLLE/FLYPIX, droits réservés.

Nous fabriquons sur mesure, par nos soins, et en France, en fonction des besoins et des cahiers de charges de nos commanditaires :

• Abris gonflables,
• Cabines gonflables,
• Tentes gonflables,
• Hangars gonflables,
• Préaux gonflables.

Types de chantiers BTP ou industriels :

• Maçonnerie,
• Poses d’enduits ou de résines,
• Routes et chaussées,
• Revêtements de sols,
• Rénovations et restaurations,
• Terrassements,
• Démolitions,
• Dépollutions de sol,
• Excavations,
• Peinture, soudures,
• Travaux sur les piscines, bassins,
• Stockage de matériel ou de matériaux.

Découvrez d’autres exemples concrets d’abris gonflables, tentes gonflables ou hangars gonflables de chantier industriels :

• Thales : une tente air captif chambre noire, enveloppe PVC 0.6 mm
• Thales : une tente de chantier en enveloppe double peau capitonnée
• Tente gonflable air captif capitonnée pour le Cnes
• Tente gonflable ventilée par turbine en permanence: Alstom
• Tente gonflable air captif étanche pour chantier naval: Noé Jacquier
• Trankeo/Keolis : tente gonflable industrielle pour travaux rames de métro
• Une nouvelle tente gonflable industrielle pour la société JEM
• 3 Descendeurs : une tente gonflable air captif de chantier de fumigation
• Tente industrielle gonflable
• Abri ou tente gonflable anti-acoustique / anti-bruit pour l’industrie
• Colas Rail / Colas : abris gonflables fabriqués sur mesure pour différents chantiers et besoins
• Hangar gonflable de grande taille
• Abri gonflable pour chantier aéronautique

D’autres concepts et réalisations de tentes gonflables, pour des chantiers et le BTP :

• CSR-TAJ SARL / BLUEWIN, en Suisse : abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif
• NJ Décobéton : Abri chantier piscine en 2 modules 6 x 6 x 2.5 m, air captif
• Val d’Amour Piscine : fabrication d’un abri gonflable de chantier piscine L = 12 m x l = 6 m ventilé par turbine
• Colas Rail: abri préau gonflable positionné entre 2 containers maritimes
• Tente pour nettoyage et décontamination des sols: Sol Environnement

Nous proposons aussi, pour la réduction des nuisances sonores et des bruits générés par les machines lors des chantiers urbains, pour l’amélioration du confort des riverains et des habitants en ville :

• Murs gonflables de réduction de bruits,
• Cabines gonflables de réduction de bruits.

Pour demander un devis et présenter votre projet de fabrication sur mesure d’un abri gonflable de chantiers industriels, nous vous proposons de consulter notre page de contact, ou bien de nous envoyer directement un mail à contact@flypix.fr, ou bien de nous appeler par téléphone au +33 (0)5 62 07 21 66.

Nous livrons des abris et tentes gonflables de chantier et BTP dans les territoires suivants :

• France métropolitaine,
• DOM-TOM : Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
• Europe : Luxembourg, Belgique, Suisse, Monaco,…
• Afrique Francophone : Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
• Livraison possible dans le monde entier, sur demande.

Pourquoi nous ne proposons pas de toile OXFORD pour nos abris ?

• Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
• Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
• Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.

D’autres documents à consulter :

• Notre chaîne Youtube est ici: https://www.youtube.com/channel/UCryYP3OT6vHUydIcJHjqPpw
• Notre fiche sur les abris, tentes et hangars gonflables pour le stockage de matériel – (286 Ko – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables en général – (905 Kb – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables de chantier BTP et maçonnerie – (525 Kb – PDF – Ouvre dans une autre fenêtre).
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre).

Dans le cadre d’un chantier de dépollution de site industriel, une entreprise spécialisée dans ce domaine nous a sollicités pour la fabrication sur mesure de 2 grands hangars gonflables de S = 200 m2, pour une surface de travail utile de S = 400 m2 en tout.

Les 2 modules de dimensions unitaires L = 12,5 m x l = 16 m x H = 8 m, en forme de tunnel, entièrement en enveloppe PVC 0.45 mm double peau capitonnée.

Ces 2 structures gonflables sont gonflées par 16 turbines électriques, en permanence. Les tentes gonflables de chantier de dépollution seront utilisées pour confiner et contenir les poussières de sols pollués, lors d’excavations.

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Vinci, Wabtec…

Une entreprise spécialisée dans la mise en œuvre de chantiers de dépollution de terrains et de sols contaminés par des produits chimiques ; ils nous ont demandé de leur fabriquer 2 hangars gonflables de grandes dimensions, des abris gonflables mobiles, modulaires et réutilisables sur plusieurs chantiers différents, dans les années à venir. Cette réalisation est le fruit de plus d’un an de travail, de collaborations et de concertations, afin de trouver des solutions adaptées à leurs besoins et cahier des charges. Nous sommes fiers et très heureux d’avoir collaboré avec eux, et nous souhaitons les remercier pour leur confiance. C’est une très belle réalisation, conception et mise en œuvre. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue intérieure : une très grande surface utile de travail d’un seul tenant, de 400 m2 utiles. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Une photo prise depuis d’intérieur du hangar gonflable de grande taille, en forme de tunnel demi-lune, en 2 modules connectés de 200 m2, soit une surface utile de travail intérieure de 400 m2, idéal pour un chantier de dépollution de site ou un chantier BTP, et aussi industriel. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue depuis l’intérieur du module de tente gonflable de chantier, une fois installé et positionné. Le volume et la surface utile, ici de 200 m2, et la hauteur de la clef de voute de H = 8 m, sont essentiels pour les manoeuvres des machines et les besoins du chantier.  – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue extérieure depuis la façade avant, le pignon avant d’un module de grand hangar gonflable de chantier de dépollution de site, avec la présence d’une grande porte principale pour l’accès des engins et des machines de BTP. Abri en enveloppe PVC 0.45 mm double peau capitonnée, ventilé par turbines en permanence. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Modélisation et étude 3D, infographie, concept :

BAT, modélisation en 3D de conception du projet des hangars gonflables. Ici 4 vues différentes de l’abri gonflable : vue de dessus, vue de face pignon avant, vue de profil droit, vue d’ensemble en plongée de 3/4 de face de la tente gonflable. – Copyright FlyPix/Vivien LAÏLLE, droits réservés.

BAT, modélisation en 3D faite par notre infographiste durant la phase d’étude et de conception du projet des hangars gonflables. Le but est de fabriquer 2 modules de tunnels gonflables de 200 m2, utilisables individuellement de manière autonome, ou bien assembés pour couvrir une surface totale utile de chantier de 400 m2. Il y a donc des pignons amovibles, pouvant être utilisés ou pas selon les besoins du chantier sur le terrain. – Copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue d’ensemble en plongée de 3/4 de face de la tente gonflable, le module fermé. – Copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue du pignon de la façade avant, avec la grande porte d’accès ouverte du hangar gonflable. – Copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue du pignon de la façade arrière, avec la petite porte d’accès ouverte du hangar gonflable. – Copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vue en infographie 3D fu dessous du hangar gonflable, en forme de tunnel demi-lune. – Copyright FlyPix/Vivien LAÏLLE, droits réservés.

Le but est de fabriquer 2 modules de tunnels gonflables de 200 m2, utilisables individuellement de manière autonome, ou bien assembés pour couvrir une surface totale utile de chantier de 400 m2. Il y a donc des pignons amovibles, pouvant être utilisés ou pas selon les besoins du chantier sur le terrain. Chaque module requiert 8 turbines électriques 220 V, en permanence. Les murs, la toiture et les pignons AV et ARR de chaque module sont en enveloppe PVC 0.45 mm double peau capitonnée. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Modélisation 3D (bon à tirer) des 2 tentes gonflables conçues et fabriquées sur mesure pour la société dépollution de site, avec des vues de la face du pignon AV, des vues de profil de dessus et d’en dessous, pour bien comprendre le concept. Il a été prévu des emplacements de banderoles de marquages amovibles, fixations velcro. La forme de tunnel demi-lune de la tente gonflable procure une clef de voute et des contreforts assurant une très grande résistance aux vents et aux conditions climatiques, c’est une solution durable, solide et pérenne. Sur le pignon avant, il a été prévu une grande porte de dimensions L = 5 m x l = 5 m, avec une porte de service et des hublots transparents pour observer à l’intérieur ce qui se passe. A droite et à gauche de la porte d’accès principale, nous observons 2 manchons à air pour pouvoir filtrer l’air et renouveler l’air à l’intérieur des abros gonflables. En effet, ces tentes gonflables sont employées comme modules de confinement, pour éviter la fuite  dans l’environnement extérrieur de poussières et de matières volatiles ou de substances chimiques présents dans les sols et les terres pendant la phase d’excavation. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Vues de modélisation en 3D (bon à tirer) des 2 modules de tentes gonflables de dépollution de suite. Les 2 abris gonflables en forme de tunnel de surface unitaire S = 200 m2 peuvent être associés ou pas, à leur convenance, en fonction de la configuration des chantiers de dépollution, procurant ainsi une surface utile totale de S = 400 m2. Le pignon ARR est amovible, il comporte 1 porte de service. Chaque module peut être utilisé indépendamment et individuellement, sur 2 chantiers différents, ou bien être assemblés pour en faire une tente gonflable plus grande. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Les 2 abris gonflables en forme de tunnel de surface unitaire S = 200 m2 peuvent être associés ou pas, à leur convenance, en fonction de la configuration des chantiers de dépollution, procurant ainsi une surface utile totale de S = 400 m2. . – Copyright FlyPix/Vivien LAÏLLE, droits réservés.

Chaque module peut être utilisé indépendamment et individuellement, sur 2 chantiers différents, ou bien être assemblés pour en faire une tente gonflable plus grande. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Modélisation en 3D (bon à tirer) présentant une vue des 2 abris gonflables, depuis en dessous. Sur cette vue éclatée des différentes parties et composants amovibles des 2 abris gonflables, nous comprenons bien le fait de pouvoir les assembler à la demande si nécessaire. –  Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Résultat final :

Cahier des charges des hangars gonflables :

Dimensions utiles intérieures totales :

Par module unitaire :

• Longueur 12.5 m
• Largeur : 16 m,
• Hauteur : 8 m,
• Surface unitaire par module : 200 m2,
• Forme tunnel demi-lune,
• 2 modules donc 400 m2.

Surface totale utile :

• Surface utile totale : 2 modules de l = 16 m x L = 12.5 m (200 m2 par module), donc 400 m2 de surface utile de travail en tout,

• Tente en 2 modules tunnels : L = 12.5 m x l = 16 m, H = 8 m + raccord.

Caractéristiques techniques :

• Tente de chantier de dépollution de sols, pour excavation de terres contaminées,
• Tente en 2 modules, structures gonflables à l’air avec des turbines électriques en permanence,
• Qté 16 turbines électriques, 2400 W, 220 V, incluses dans le kit,
• Qté 2 modules en forme de tunnel (demi-lune), avec un raccord entre les 4 modules,
• Dimensions unitaires par module : Longueur = 12.5 m x largeur = 16 m, hauteur clef de voute : H = 8 m,
• Surface utile unitaire par module : 200 m2,
• Surface utile totale de travail : 400 m2, les 2 modules assemblés,
• Matériau : entièrement en enveloppe PVC 0.45 mm double peau capitonnée, couleur unie Pantone usine (voir nuancier),
• Qté 2 grandes portes principales larges pignons L = 6 x H = 6 m, fermetures Velcro larges bandes, portes amovibles + hublots transparents avec volets dans les portes pour voir à l’intérieur,
• Qté 2 petites portes de service, amovibles L = 1.5 m x H = 2 m, fermetures Velcro larges bandes,
• Sans marquage, ni fenêtre,
• Anneaux et œillets de fixations métalliques externes pour les haubans,
• Anneaux et œillets de fixations métalliques internes pour les éclairages LED (npn fourni),
• Kit haubanage : cordes marine pro Lancelin,
• Par module : 2 manchons à air,  2 manchons passes fils et gaines électriques, emplacements à définir,
• Sac de rangement,
• Kit de réparation,
• Garantie constructeur 1 an + SAV + Assistance téléphonique,
• BAT en studio graphique,
• Prévoir EDF 220 V sur place, en permanence, pour les turbines,
• Fabrication sur mesure par nos soins dans nos ateliers à Orléans.

Fourniture de :

1. Étude d’ingénierie, contraintes physiques, notes de calculs, lestages, plans et modélisations en 3D, infographie :

2. Fabrication de Qté 2 modules de tentes gonflables :

• Qté 2 modules largeur 16 m x longueur 12.5 m, hauteur 8 m, 400 m2 utiles, enveloppe PVC 0.45 mm double peau capitonnée, ventilés par 16 turbines en permanence (incluses).
• Qté 16 kits protège pluie et silencieux -18 dB fabriqué par nos soins, pour les 16 turbine.
• Qté 24 lestages big bags à remplir de sable (12 par module, 6 de chaque coté latéraux).

3. Livraison par transporteur :

• Qté 1 livraison sur site par transporteur France Métropolitaine.

4. Formation, assistance, montage sur site, encadrement

• Qté 1 assistance pose, aide à l’installation, montage et formation sur site de votre équipe, par nos soins.

Turbines, puissance, consommation énergétique, lestages :

> Combien de turbines, il faut pour l’ensemble de la structure ?

• Pour une tente complète L = 25 x l = 16 m, il faut 16 turbines électriques, en permanence.

• 8 turbines par module, en permanence.

> Puissance unitaire à prévoir par turbine ?

• Par turbine, puissance unitaire 2400 W, multiplié par 16 turbines, soit au total, une puissance électrique de 38400 W, en permanence, pour une tente L = 25 m x l = 16 m.

• Prévoir groupe électrogène de secours sur place, automatique en cas de coupure d’électricité générale.

> Poids unitaire estimé par module = ?

• Poids unitaire estimé par module : information à vérifier, estimation 1 à 2 tonnes.

• 2 à 4 tonnes en tout pour une tente en L = 25 x l = 16 m (estimation).

> Combien de big bages remplis de sables ils doivent prévoir ?

• Prévoir 24 lestages en tout, soit 12 par module gonflable, poids unitaire à définir.

• Estimation à faire confirmer par l’étude d’ingénierie.

> Poids à prévoir par big bag pour le lestage ?

• Minimum par big bag, prévoir : 1 000 Kg x 24 lests, soit 24 000 kg en tout (24 tonnes au total, 12 tonnes par module).

• Estimation à faire confirmer par l’étude d’ingénierie, et la note de calcul.

Abri ventilé par turbine vs abri air captif (pompe) – comparaisons :

Tente en air captif (pompe + régulateur de pression)

• Pas de pompe en fonctionnement permanent (pas de turbine), autonomie,
• Enveloppe PVC très résistante : PVC 0.6 mm simple ou double peau, mais plus lourde aussi
• Valve de surpression en cas de coupures électriques.
• Parfaitement étanche à la pluie et aux intempéries, jointures soudées.
• Moins énergivore qu’en ventilé par turbine en permanence.
• Norme anti-feu LNE France type M2.

Points d’attention :

• Temps de gonflage et dégonflage 2 à 3  h (sous réserve, variable en fonction des dimensions utiles de la structure), déploiement plus long qu’en ventilé par turbine, en général aux mêmes dimensions.
• Structure avec un poids plus élevé (soudures de renfort), comparé au ventilé PVC 0.45 mm simple ou double peau,
• Nécessite une régulation multipoints et contrôle continu de la pression (coupure électrique possible, mais sur un temps restreint de quelques heures maximum).
• Pression plus élevée que le ventilé, plus stable.
• Absorbe moins les contraintes extérieures.
• En cas de fuites ou abrasion, les régulateurs en action tout le temps (Risque de surchauffe si fuites non réparées)

 Budget : en moyenne, en air captif, c’est 30 à 40 % plus onéreux qu’en version ventilés par turbine en permanence, aux mêmes dimensions.

Tente ventilée par turbine en permanence

• Enveloppe PVC 0.45 mm simple ou double peau, jointures cousues,
• Fiabilité exceptionnelle en milieu industriel (les fuites et abrasion ne posent pas de soucis, car on travaille en surpression permanente avec des turbines asservies en pression).
• La structure n’est pas impactée par des petites fuites ou abrasions, parce que les turbines sont en action permanente et asservies en pression constante.
• Temps de gonflage très rapide 20 minutes et dégonflage complet environ 20 minutes  (sous réserve, variable en fonction des dimensions utiles de la structure), déploiement plus court qu’en air captif aux mêmes dimensions,
• Pression constante même avec les variations de températures.
• Absorbe bien les pressions extérieures, car plus souple
• Maintenance facilitée / pas de gestion de variation de température…
• Poids de la structure plus léger en enveloppe PVC 0.45 mm simple peau.
• Réparation plus rapide.
• Norme anti-feu LNE France type M2.

Points d’attention  :

• Nécessite une arrivée électrique fiable et continue,
• Nécessite secours en groupe électrogène,
• Plus énergivore comparé à l’air captif (turbines en permanence, 1 à plusieurs turbines de 1000 à 2500 W selon les dimensions des modules)

Budget : en moyenne, en ventilé par turbine en permanence, c’est 30 à 40 % plus économique qu’en solution air captif, aux mêmes dimensions.

Résultat final, fabrication et installation des abris gonflables :

Avant la mise en place des tentes gonflables de chantier, les techniciens et les opérateurs nivellent le terrain pour l’aplanir, ils contrôlent la présence d’objets contondants au sol pour les enlever si nécessaire. Ils positionnent ensuite les turbines et délimitent la zone qui réceptionnera la surface des modules d’abris gonflables. Ensuite, ils vont sortir les tentes de leur sac, les déplier et commencer la phase de gonflage avec les turbines électriques, qui alimentent des manchons spéciaux prévus à cet effet. Il faut 8 turbines par module de tente gonflable, parce que ce sont des grands gabarits et des grandes tailles. Les 16 turbines doivent être alimentées en permanence. Les structures gonflables ventilées en permanence sont plus résistantes aux montages / démontages répétés, aux trous et fissures dans l’enveloppe compéré à l’air captif. L’enveloppe PVC 0.45 mm est une très bonne solution pour la fabrication de hanagrs gonflables réutilisables, durables, solides, sur plusieurs chantiers. Nos techniciens privilégient des solutions en ventilé par tubrine en permenance, plutot que en air captif (pompe)  – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Une fois la tente gonflable positionnée et gonflée par les turbines électriques, vient la phase essentielle du positionnement des différents lestages sur les cotés latéraux de l’abri gonflable de chantier. Les techniciens ont opté pour des lestages sous la forme de big bags à remplir de sable, visibles sur cette photo deessus. Une fois rempli de sables ou de gravats, ils vont positionner les lestages aux endroits prévus, matérialisés par les cordes de hauban positionnés sur la toiture, bien visibles sur cette photo, les haubans passent à travers les anneaux et oeillets de fixations, en épousant le rayon de courbure demi-lune de la tente gonflable en forme de tunnel. Les techniciens vont alors fixer les haubans aux sacs de lestages positionnés tout autour de l’abri gonflable, ils vont procéder ainsi de chaque coté du module. Le lestage doit être suffisant pour assurer la stabilité et la solidité du module gonflable mais aissi pour en assurer la résistance par rapport aux vents et aux intempéries. Pour cela, notre cabinet d’ingénierie réalise une étude préalable de contraintes physiques, notes de calculs et de résistances aux vents, en fonction de la localisation géographique du chantier. Cette étude d’ingénierie permet de rassurer le commanditaire et le client, et pose des limites réalistes de contraintes physiques pour assurer la sécurité de la tente et des technicens sur le chantier. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Sur cette photo c-dessus, vous pouvez observer sur le pignon AV de l’abri gonflable une grande porte d’accès principale de L = 5 m x H = 5 m, en enveloppe PVC. La tente gonflable est un très grand modèle de grandes surfaces et de grandes dimensions, comme le montre l’échelle par rapport à la taille des techniciens présents pendant le déploiement et l’installation de la tente. Cette grande porte permet d’assurer l’accès des machines de chantier pour l’excavation et la dépollution des sols. Notez aussi l’épaisseur du pignon AV et des murs et de la toiture, en enveloppe PVC 0.45 mm double peau capitonnée, procurant une très grande résistance et solidité de l’ensemble de la structure gonflable. Dans cet abri gonflable, ils vont creuser et excaver le sol sur 4 à 5 m de profondeur. Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Dans cette photo ci-dessus, nous pouvons observer que les lestages (big bags remplis de sable), sont bien positionné correctement tout autour du module de tente gonflable, aux endroits assurant la bonne fixation des cordes de haubanage. Les turbines sont protégées par des caissons fabriqués sur mesure par nos soins, ce sont des caisson (en vert) qui sont des protèges pluie et des silencieux à tubrines, réduisant leur volume sonore de 18 dB en moyenne, pour le meilleur confort des opérateurs et des techniciens. Une telle structure gonflable peut résister à des vents jusqu’à 90 / 110 km/h en moyenne – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Une photo d’ensemble du chantier et de la tente gonflable, présentant la configuration du terrain et la disposition de l’abri gonflable une fois installé par les techniciens. C’est une très belle réalisation qui répond un un besoin spécifique très utile : dépolluer les sols en zone confinée et à atmosphère contrôlée. Cette preuve de concept démontre la faisabilité de la mise en oeuvre et de l’utilisation d’abris gonflables de grandes surfaces et dimensions pour différents besoins de chantiers (BTP, rénovation, dépollution, nettoyage, aéronautique, industrie…). Nous avons l’expérience et le savoir faire pour concevoir et fabriquer des tentes gonflables sur mesure adaptés à vos besoins en modularité, polyvalence et en ergonomie. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Une photographie de la face du pignon avant de la tente gonflable de chantier ; le pignon est capitonné en enveloppe PVC 0.45 mm double peau, une grande porte d’accès en enveloppe PVC simple peau 0.45 mm permet l’accès aux machines imposantes de grandes tailles. A gauche et à droite de la porte principale, en bas, vous pouvez voir les 2 emplacements prévus pour les manchons à air pour le contrôle du climat et la filtration des poussières contaminées en provenance des sols à l’intérieur. La taille des techniciens sert d’echelle pour démontrer l’aspect imposant du hangar gonflable de chantier.  – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Des engins de levage, manitou ou lève-charges sont une aide nécessaire pour la mise en oeuvre et l’installation de abris gonflables de très grandes dimensions, mais aussi pour le positionnement des sacs de lestages à remplir de sable. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Fabrication sur mesure et fourniture de 2 modules de hangar gonflable de S = 200 m2, soit 400 m2 de surface utile, tunnel, enveloppe PVC 0.45 mm double peau capitonnée. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Fabrication sur mesure et fourniture de 2 modules de hangar gonflable de S = 200 m2, soit 400 m2 de surface utile, tunnel, enveloppe PVC 0.45 mm double peau capitonnée. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Fabrication sur mesure et fourniture de 2 modules de hangar gonflable de S = 200 m2, soit 400 m2 de surface utile, tunnel, enveloppe PVC 0.45 mm double peau capitonnée. – Photo : copyright FlyPix/Vivien LAÏLLE, droits réservés.

Nous fabriquons sur mesure, par nos soins, et en France, en fonction des besoins et des cahiers de charges de nos commanditaires :

• Abris gonflables,
• Cabines gonflables,
• Tentes gonflables,
• Hangars gonflables,
• Préaux gonflables.

Types de chantiers BTP ou industriels :

• Maçonnerie,
• Poses d’enduits ou de résines,
• Routes et chaussées,
• Revêtements de sols,
• Rénovations et restaurations,
• Terrassements,
• Démolitions,
• Dépollutions de sol,
• Excavations,
• Peinture, soudures,
• Travaux sur les piscines, bassins,
• Stockage de matériel ou de matériaux.

Découvrez d’autres exemples concrets d’abris gonflables, tentes gonflables ou hangars gonflables de chantier industriels :

• Thales : une tente air captif chambre noire, enveloppe PVC 0.6 mm
• Thales : une tente de chantier en enveloppe double peau capitonnée
• Tente gonflable air captif capitonnée pour le Cnes
• Tente gonflable ventilée par turbine en permanence: Alstom
• Tente gonflable air captif étanche pour chantier naval: Noé Jacquier
• Trankeo/Keolis : tente gonflable industrielle pour travaux rames de métro
• Une nouvelle tente gonflable industrielle pour la société JEM
• 3 Descendeurs : une tente gonflable air captif de chantier de fumigation
• Tente industrielle gonflable
• Abri ou tente gonflable anti-acoustique / anti-bruit pour l’industrie
• Colas Rail / Colas : abris gonflables fabriqués sur mesure pour différents chantiers et besoins
• Hangar gonflable de grande taille
• Abri gonflable pour chantier aéronautique

D’autres concepts et réalisations de tentes gonflables, pour des chantiers et le BTP :

• CSR-TAJ SARL / BLUEWIN, en Suisse : abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif
• NJ Décobéton : Abri chantier piscine en 2 modules 6 x 6 x 2.5 m, air captif
• Val d’Amour Piscine : fabrication d’un abri gonflable de chantier piscine L = 12 m x l = 6 m ventilé par turbine
• Colas Rail: abri préau gonflable positionné entre 2 containers maritimes
• Tente pour nettoyage et décontamination des sols: Sol Environnement

Nous proposons aussi, pour la réduction des nuisances sonores et des bruits générés par les machines lors des chantiers urbains, pour l’amélioration du confort des riverains et des habitants en ville :

• Murs gonflables de réduction de bruits,
• Cabines gonflables de réduction de bruits.

Pour demander un devis et présenter votre projet de fabrication sur mesure d’un abri gonflable de chantiers industriels, nous vous proposons de consulter notre page de contact, ou bien de nous envoyer directement un mail à contact@flypix.fr, ou bien de nous appeler par téléphone au +33 (0)5 62 07 21 66.

Nous livrons des abris et tentes gonflables de chantier et BTP dans les territoires suivants :

• France métropolitaine,
• DOM-TOM : Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
• Europe : Luxembourg, Belgique, Suisse, Monaco,…
• Afrique Francophone : Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
• Livraison possible dans le monde entier, sur demande.

Pourquoi nous ne proposons pas de toile OXFORD pour nos abris ?

• Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
• Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
• Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.

D’autres documents à consulter :

• Notre chaîne Youtube est ici: https://www.youtube.com/channel/UCryYP3OT6vHUydIcJHjqPpw
• Notre fiche sur les abris, tentes et hangars gonflables pour le stockage de matériel – (286 Ko – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables en général – (905 Kb – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables de chantier BTP et maçonnerie – (525 Kb – PDF – Ouvre dans une autre fenêtre).
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre).

Nous sommes fiers et heureux d’avoir collaboré avec succès avec la société ALTRAD / PREZIOSO, qui nous ont fait confiance, pour la fabrication que mesure d’un très grand hangar gonflable industriel, de dimensions utiles intérieures L = 15 m x l = 11 m x H = 11 m.

Une structure gonflable entièrement en enveloppe PVC 0.6 mm double peau capitonnée, air captif, en forme de U inversé, gonflée à l’air avec une pompe électrique et un régulateur de pression.

Nous fournissons :

• Thales, OBG Lux, EDF, Chantiers Modernes, Colas Rail, Sefrim Environnement, Groupe Bollore, Croix Rouge Française, Samu, Smur, Sdis, Protection Civile, Armée Française, Marine Nationale, Croissant Rouge, Gendarmerie Nationale, Sol Environnement, Fayat, Razel-Bec, Bouygues Bâtiment, Airbus, Cnes, Cnrs, Noé Jacquier, Sncf, Alstom, Ratp, Sade, NJ Décobéton, 3 Descendeurs, Marti Group, Nouvetra, Flexi France, Technip, Andra, Eads, Nexter, Aéroport de Paris…

Voici un très gros hangar gonflable de dimensions intérieures utiles L = 15 m x l = 11 m x H = 11 m en forme de U inversé, air captif, fabriquée que mesure par nos soins dans nos ateliers à Orléans, grâce au savoir-faire de nos ingénieurs et techniciens. Cet abri gonflable est entièrement en enveloppe PVC 0.6 mm double peau capitonnée de couleur blanche ; elle est aussi dotée d’une bâche au sol interne amovible en PVC. Cette tente gonflable industrielle a la particularité d’être de très grandes dimensions, procurant un grand espace et un grand volume de travail, tout en préservant une grande polyvalence. Cette solution est fiable, robuste et très résistante, pouvant subir des vents à 110 km/h. La forme en U-inversé permet d’optimiser l’écoulement des eaux de pluies et un bon drainage, mais aussi de bénéficier d’une très grande solidité structurelle. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Des techniciens procèdent aux manœuvres pour l’installation et la mise en place du hangar gonflable, sur l’un des sites de la société ALTRAD / PREZIOSO. Sur ce type de projet, nous assurons à nos commanditaires : conseils, aides, accompagnements, conceptions, études de modélisations et d’infographies 3D, études d’ingénieries et de contraintes physiques, fabrication, pose, installation, SAV, assistance, maintenance. Nos services de qualité et nos encadrements assurent la livraison d’abris gonflables industriels de A à Z, grâce à notre équipe d’ingénieurs et de techniciens dotés d’une grande expérience et d’un grand savoir-faire, depuis plus de 18 ans. Ce sont des collaborations basées sur le long terme, en toute confiance. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Sur cette photo, les opérateurs sont entrain de mettre en place les lestages, des blocs de béton et aussi de procéder aux raccordements de cordes de haubanage (cordes marines pro Lancelin, très robustes), via les anneaux et les oeillets de fixations répartis le long des boudins d’ossatures de la tente gonflable. A gauche : une grande banderole imprimée de marquage amovible, avec le logo, fixée avec des bandes velcro. Sont prévus aussi des manchons à air et des manchons passe fils et gaines électriques. A droite : face arrière de l’abri gonflable, fermé, avec un mur en enveloppe double peau capitonnée. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Qté 1 hangar gonflable L = 15 m x l = 11 m x H = 11 m, air captif, enveloppe PVC 0.6 mm double peau capitonnée, bâche au sol amovible

Dimensions utiles intérieures de la tente :

• Longueur = 15 m,
• Largeur = 11 m,
• Hauteur = 11 m, mur latéraux H = 7 m et clef de voute à H = 11 m,
• Surface utile : 165 m2,
• Forme U inversé.

Caractéristiques techniques :

• Abri gonflable : tente industrielle,
• Structure gonflable, air captif, gonflée à l’air avec pompe et régulateur de pression,
• Air captif, entièrement en PVC 0.6 mm, jointures soudées, enveloppe double peau capitonnée, couleur unie Pantone usine,
• Valves anti-retour, valves de surpression,
• Anneaux et œillets métalliques internes et externes,
• Manchons à air et passes fils électriques (emplacements et dimensions à définir),
• Forme tente : U inversé, murs latéraux H = 7 m et clef de voute H = 11 m,
• Dimensions utiles intérieures : L = 15 m x l = 11 m x H = 11 m,
• Surface utile intérieure : 165 m2,
• Qté 1 seule porte large pignon principale L = 8 m x H = 6 m, le fond de la tente est fermée en double peau capitonnée. Porte avec 2 membranes transparentes (1 interne et 1 externe), AMOVIBLES, fermetures Velcro,
• Qté 2 portes latérales de service, dimensions 0.90 m x H = 2.5 m ; par porte : 2 membranes transparentes et amovibles, fermetures Velcro,
• Qté 1 bâche au sol 165 m2, en PVC amovible, fixations Velcro,
• Intérieur tente : bandes de fixations Velcro pour protection amovible (non fournie),
• Garantie 1 an constructeur + SAV + Assistance téléphonique.
• Norme anti-feu LNE France, type M2.
• Kit cordes marine pro Lancelin.
• BAT en studio graphique,
• Sac de rangement,
• Kit de réparation,
• Fabrication sur mesure en France, par nos soins, dans nos ateliers à Orléans,
• Prévoir EDF 220 V sur place pour la pompe et le régulateur de pression,
• Sans lestages, non fourni, en su (prévoir big bags à remplir de sable),
• Poids unitaire estimé total : 1.9 tonnes.

Marquages personnalisés :

• 2 grandes banderoles amovibles de bâches imprimées avec logo de la société, 2 x 2 m, fixations velcro.

Autres besoins pris en compte :

• Raccorder un système de ventilation avec des gaines (Diamètre 300 x 4).
• Manchons : ouvertures dans le module, pour recevoir des gaines de ventilation et/ou d’aspiration, devront pouvoir être fermé en cas d’absence des gaines.

Vue de la face avance de la tente gonflable :

Une vue générale de la face avant du hangar gonflable, avec 2 grandes portes larges pignons, qui sont en fait 2 modules amovibles pour faire une ouverture principale plus grande. Les cordes de haubanage sont fixées à des anneaux et des oeillets de fixation métalliques ; elles sont prêtes à être fixées aux blocs de bétons (lestages au sol). – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Vues de modélisations en 3D, réalisées par notre infographiste, durant la phase de conception de la tente gonflable industrielle:

Cet abri gonflable a la particularité de disposer de 2 modules amovibles de portes d’accès principales, comme le montrent les 2 images ci-dessous. Cette solution ergonomique, adaptée aux besoins de notre commanditaire, permet plus de polyvalence d’utilisations, mais surtout, de pouvoir rentrer des pièces et des machines de grands formats ou de grands volumes.

Modélisation infographie 3D : face avant droite de la tente, point de vue général, avec les 2 modules de portes amovibles qui peuvent être retirés pour faire une ouverture plus grande, pour accueillir des pièces ou des machines de grandes dimensions. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Modélisation infographie 3D : face avant gauche de la tente, point de vue général, avec les 2 modules de portes amovibles. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

 Vue intérieure de la tente gonflable industrielle :

Sur cette photographie, nous pouvons observer une vue intérieure du hangar gonflable industriel, en forme de U inversé. Au sol, il y a une grande bâche amovible en enveloppe PVC lavable, qui permet de travailler sur une surface propre et d’assurer une bonne isolation par rapport au sol (isolation thermique, humidité, insectes,…). Les murs sont épais, en enveloppe double peau capitonnée. Sur les boudins d’ossatures sont répartis des anneaux et des oeillets de fixations métalliques, pour notemment attacher des dispositifs d’élcairages LED, ou des sports froids, pour assurer un éclairage interne de jour comme de nuit (et donc de pouvoir travailler pendant la nuit). A droite, une porte latérale, avec un marquage d’issue de secours. Au fond, 2 grandes portes d’accès, 2 modules amovibles, permettant un très grand accès pour accueillir de pièces ou des machines très volumineuses. L’ensemble des matériaux de l’abri gonflable est certifié norme anti-feu LNE France type M2. Les jointures des enveloppes en PVC 0.6 mm sont soudées, préservant ainsi une parfaite étanchéité de l’abri par rapport aux intempéries (pluie, vent, neige), mais aussi pour confiner d’éventuelles poussières ou substances pour les contenir et préserver l’extérieur, cela fonctionne dans les 2 sens. Cette photo illustre parfaitement l’argument d’un grand espace et d’un grand volume utile de travail. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Vue extérieure de la tente gonflable industrielle :

Une vue générale de la tente gonflable industrielle, dans son contexte, lors de l’installation de la structure. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Une autre vue générale de la tente gonflable industrielle, dans son contexte, lors de l’installation de la structure. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

BAT et modélisation en 3D :

Voici des vues en infographie en 3 dimensions de l’ensemble de la tente gonflable industrielle, dont le concept a été validé par le commanditaire ALTRAD / PREZIOSO.

Ces vues servent de base de travail, de référence et de plan de travail, pour la fabrication du hangar gonflable industriel.

Vues en 3D de face avant, latérale, de dessus et point de vue général. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Vue en 3D : point de vue général aérien gauche, face arrière. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Vue en 3D : point de vue général aérien droit, face arrière. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Vue en 3D : point de vue général dessous la tente. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Vue en 3D : intérieur, dessous, coté portes amovibles, avec les 2 modules amovibles. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Modélisation en 3D : étude de positionnement des blocs de lestages en béton du hangar gonflable industriel :

Pour ce projet, nous avons réalisé une étude de contraintes physiques, avec un rapport, qui simule l’impact des vents dominants sur le lieu géographique où est installée la tente gonflable, énonçant des données physiques de forces, de poids, de solidité, et les limites possibles, le poids des lestages à prévoir ainsi que leurs positionnements par rapport à l’abri gonflable. Dans les vues de modélisations en 3D, sont matérialisés et représentés les différents blocs de lestages en béton. – Droits réservés, copyrights FLYPIX / Vivien LAÏLLE.

Nous fabriquons sur mesure, par nos soins, et en France, en fonction des besoins et des cahiers de charges de nos commanditaires :

• Abris gonflables,
• Cabines gonflables,
• Tentes gonflables,
• Hangars gonflables,
• Préaux gonflables.

Types de chantiers BTP ou industriels :

• Maçonnerie,
• Poses d’enduits ou de résines,
• Routes et chaussées,
• Revêtements de sols,
• Rénovations et restaurations,
• Terrassements,
• Démolitions,
• Dépollutions de sol,
• Excavations,
• Peinture, soudures,
• Travaux sur les piscines, bassins,
• Stockage de matériel ou de matériaux.

Découvrez d’autres exemples concrets d’abris gonflables, tentes gonflables ou hangars gonflables de chantier industriels :

• Thales : une tente air captif chambre noire, enveloppe PVC 0.6 mm
• Thales : une tente de chantier en enveloppe double peau capitonnée
• Tente gonflable air captif capitonnée pour le Cnes
• Tente gonflable ventilée par turbine en permanence: Alstom
• Tente gonflable air captif étanche pour chantier naval: Noé Jacquier
• Trankeo/Keolis : tente gonflable industrielle pour travaux rames de métro
• Une nouvelle tente gonflable industrielle pour la société JEM
• 3 Descendeurs : une tente gonflable air captif de chantier de fumigation
• Tente industrielle gonflable
• Abri ou tente gonflable anti-acoustique / anti-bruit pour l’industrie
• Colas Rail / Colas : abris gonflables fabriqués sur mesure pour différents chantiers et besoins
• Hangar gonflable de grande taille
• Abri gonflable pour chantier aéronautique

D’autres concepts et réalisations de tentes gonflables, pour des chantiers et le BTP :

• CSR-TAJ SARL / BLUEWIN, en Suisse : abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif
• NJ Décobéton : Abri chantier piscine en 2 modules 6 x 6 x 2.5 m, air captif
• Val d’Amour Piscine : fabrication d’un abri gonflable de chantier piscine L = 12 m x l = 6 m ventilé par turbine
• Colas Rail: abri préau gonflable positionné entre 2 containers maritimes
• Tente pour nettoyage et décontamination des sols: Sol Environnement

Nous proposons aussi, pour la réduction des nuisances sonores et des bruits générés par les machines lors des chantiers urbains, pour l’amélioration du confort des riverains et des habitants en ville :

• Murs gonflables de réduction de bruits,
• Cabines gonflables de réduction de bruits.

Pour demander un devis et présenter votre projet de fabrication sur mesure d’un abri gonflable de chantiers industriels, nous vous proposons de consulter notre page de contact, ou bien de nous envoyer directement un mail à contact@flypix.fr, ou bien de nous appeler par téléphone au +33 (0)5 62 07 21 66.

Nous livrons des abris et tentes gonflables de chantier et BTP dans les territoires suivants:

• France Métropolitaine,
• DOM TOM: Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
• Europe: Luxembourg, Belgique, Suisse, Monaco,…
• Afrique Francophone: Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
• Livraison possible dans le monde entier, sur demande.

Pourquoi nous ne proposons pas de toile OXFORD pour nos abris?

• Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
• Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
• Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.

D’autres documents à consulter :

• Notre chaîne Youtube est ici: https://www.youtube.com/channel/UCryYP3OT6vHUydIcJHjqPpw
• Notre fiche sur les abris, tentes et hangars gonflables pour le stockage de matériel – (286 Ko – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables en général – (905 Kb – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables de chantier BTP et maçonnerie – (525 Kb – PDF – Ouvre dans une autre fenêtre).
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre).

Nous avons réalisé récemment, pour l’association Union Bordeaux Begles, une étude de modélisation et d’infographie en 3 dimensions, grâce à notre infographiste, pour la conception et le design d’une grande tente gonflable de réception de public.

Le hangar est une grande structure gonflable de dimensions intérieures utiles L = 32 m x l = 15 m, hauteur H = 7 m, en forme de tunnel demi-lune, composé de 4 modules.

Nous fournissons :

• Thales, OBG Lux, EDF, Chantiers Modernes, Colas Rail, Sefrim Environnement, Groupe Bollore, Croix Rouge Française, Samu, Smur, Sdis, Protection Civile, Armée Française, Marine Nationale, Croissant Rouge, Gendarmerie Nationale, Sol Environnement, Fayat, Razel-Bec, Bouygues Bâtiment, Airbus, Cnes, Cnrs, Noé Jacquier, Sncf, Alstom, Ratp, Sade, NJ Décobéton, 3 Descendeurs, Marti Group, Nouvetra, Flexi France, Technip, Andra, Eads, Nexter, Aéroport de Paris…

Le but de cette étude de modélisation en 3 dimensions est de mettre à plat et de bien définir le concept, la forme et le design du hangar gonflable de réception de public, avec toutes les dimensions, les accès, les proportions. Les différentes vues en 3D permettent de voir les différents modules de tentes gonflables et les différentes parties assemblées. Ce document de référence sert de base de discussions techniques en vue de la fabrication du hangar gonflable, il permet aux collaborateurs, aux financeurs et aux sponsors ou partenaires de bien visualiser le rendu du concept final. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une vue en 3D qui présente un plan général du grand hangar gonflable pour l’accueil de public, en forme de tunnel demi-lune. Il est composé de 4 modules assemblés dans le sens de la longueur. Il est doté de grandes portes d’accès principales et de portes latérales amovibles et transparentes. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une vue en 3D qui présente un plan général du grand hangar gonflable pour l’accueil de public, en forme de tunnel demi-lune. Il est composé de 4 modules assemblés dans le sens de la longueur. Il est doté de grandes portes d’accès principales et de portes latérales amovibles et transparentes. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une vue de modélisation en 3D du hangar gonflable en forme de tunnel demi-lune, pour la réception de public, ici de côté ou latérale. Les accès et les portes amovibles et transparentes, 2 par module gonflable, sont bien visibles ici. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Infographie 3D : représentation du premier module du hangar gonflable en forme de tunnel, ici le pignon avant, avec une grande porte d’accès principale sur la façade avant, amovible et transparente. Au-dessus de la porte se trouve une grande banderole imprimée et amovible, avec le logo de l’association, fixé par des bandes velcro. Il y a sur chaque côté du module gonflable en forme de tunnel demi-lune, 2 portes latérales, donc 4 portes en tout. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Infographie 3D : représentation du premier module du hangar gonflable de réception de public, en forme de tunnel, ici une vue de dessous, pour bien montrer les boudins d’ossatures qui structurent l’abri, les murs et la toiture. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Infographie en 3D : image qui présente les détails des finitions et des interfaces des portes d’accès latérales, amovibles et transparentes. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Infographie en 3D : 2 vues qui présentent les détails des finitions et des interfaces des portes d’accès latérales, amovibles et transparentes. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Vue en 3D, une infographie qui montre le dessous du hangar gonflable de réception de public, composé de 4 modules gonflables tunnels demi-lune connectés. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Vue en 3D, une infographie qui montre le dessus du hangar gonflable de réception de public, composé de 4 modules gonflables tunnels demi-lune connectés. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Vue générale en 3D du hangar gonflable pour la réception de public, composé de 4 modules qui peuvent être raccordés ensemble, procurant ainsi une grande polyvalence d’utilisations. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Vue générale en 3D du hangar gonflable pour la réception de public, composé de 4 modules qui peuvent être raccordés ensemble, procurant ainsi une grande polyvalence d’utilisations. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Différentes vues en 3D du hangar gonflable, conçu pour de la réception de public : vue de dessus, vue de la façade avant, le pignon avant, vue latérale et vue générale. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une vue de simulation de l’emplacement du grand hangar gonflable L = 32 m x l = 15 m, de surface S = 480 m2, à côté du stadium de Bordeaux. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une vue de simulation de l’emplacement du grand hangar gonflable L = 32 m x l = 15 m, de surface S = 480 m2, à côté du stadium de Bordeaux. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une vue de simulation de l’emplacement du grand hangar gonflable L = 32 m x l = 15 m, de surface S = 480 m2, à côté du stadium de Bordeaux. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nous fabriquons sur mesure, par nos soins, et en France, en fonction des besoins et des cahiers de charges de nos commanditaires :

• Abris gonflables,
• Cabines gonflables,
• Tentes gonflables,
• Hangars gonflables,
• Préaux gonflables.

Types de chantiers BTP ou industriels :

• Maçonnerie,
• Pose d’enduits ou de résines,
• Routes et chaussées,
• Revêtements de sols,
• Rénovations et restaurations,
• Terrassements,
• Démolitions,
• Dépollution de sol,
• Excavations,
• Peinture, soudures,
• Travaux sur les piscines, bassins,
• Stockage de matériel ou de matériaux.

Découvrez d’autres exemples concrets d’abris gonflables, tentes gonflables ou hangars gonflables de chantier industriels :

• Thales : une tente air captif chambre noire, enveloppe PVC 0.6 mm
• Thales : une tente de chantier en enveloppe double peau capitonnée
• Tente gonflable air captif capitonnée pour le Cnes
• Tente gonflable ventilée par turbine en permanence: Alstom
• Tente gonflable air captif étanche pour chantier naval: Noé Jacquier
• Trankeo/Keolis : tente gonflable industrielle pour travaux rames de métro
• Une nouvelle tente gonflable industrielle pour la société JEM
• 3 Descendeurs : une tente gonflable air captif de chantier de fumigation
• Tente industrielle gonflable
• Abri ou tente gonflable anti-acoustique / anti-bruit pour l’industrie
• Colas Rail / Colas : abris gonflables fabriqués sur mesure pour différents chantiers et besoins
• Hangar gonflable de grande taille
• Abri gonflable pour chantier aéronautique

D’autres concepts et réalisations de tentes gonflables, pour des chantiers et le BTP :

• CSR-TAJ SARL / BLUEWIN, en Suisse : abri gonflable de chantier piscine en 2 modules L = 6 m x l = 6 m x H = 2.5 m, air captif
• NJ Décobéton : Abri chantier piscine en 2 modules 6 x 6 x 2.5 m, air captif
• Val d’Amour Piscine : fabrication d’un abri gonflable de chantier piscine L = 12 m x l = 6 m ventilé par turbine
• Colas Rail: abri préau gonflable positionné entre 2 containers maritimes
• Tente pour nettoyage et décontamination des sols: Sol Environnement

Nous proposons aussi, pour la réduction des nuisances sonores et des bruits générés par les machines lors des chantiers urbains, pour l’amélioration du confort des riverains et des habitants en ville :

• Murs gonflables de réduction de bruits,
• Cabines gonflables de réduction de bruits.

Pour demander un devis et présenter votre projet de fabrication sur mesure d’un abri gonflable de chantiers industriels, nous vous proposons de consulter notre page de contact, ou bien de nous envoyer directement un mail à contact@flypix.fr, ou bien de nous appeler par téléphone au +33 (0)5 62 07 21 66.

Nous livrons des abris et tentes gonflables de chantier et BTP dans les territoires suivants:

• France Métropolitaine,
• DOM TOM: Martinique, Guadeloupe, Réunion, Mayotte, Nouvelle-Calédonie, Guyane,…
• Europe: Luxembourg, Belgique, Suisse, Monaco,…
• Afrique Francophone: Maroc, Tunisie, Algérie, Sénégal, Côte d’Ivoire, Madagascar,…
• Livraison possible dans le monde entier, sur demande.

Pourquoi nous ne proposons pas de toile OXFORD pour nos abris?

• Nous ne proposons pas de tente gonflable en enveloppe toile Oxford, car la qualité de ce matériau est insuffisante et inadaptée pour les besoins exigés lors des chantiers des piscinistes,
• Dans ces conditions d’emplois et de chantiers, la toile Oxford, trop fragile, ne présente aucune résistance aux abrasions et aux utilisations répétitives. C’est pourquoi, nos tentes pour les piscinistes sont toujours en enveloppe PVC 0.45 mm et 0,60 mm,
• Trop de problèmes engendrés par cette conception toile Oxford (déchirures, abrasions…) . Beaucoup de réparations et retours en SAV.

D’autres documents à consulter :

• Notre chaîne Youtube est ici: https://www.youtube.com/channel/UCryYP3OT6vHUydIcJHjqPpw
• Notre fiche sur les abris, tentes et hangars gonflables pour le stockage de matériel – (286 Ko – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables en général – (905 Kb – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes gonflables de chantier BTP et maçonnerie – (525 Kb – PDF – Ouvre dans une autre fenêtre).
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre).

Les abris, tentes et hangars gonflables en enveloppe PVC sont devenus une solution de plus en plus populaire pour les secteurs du BTP, de la construction, des chantiers et de l’industrie.

Ces structures sont légères, faciles à installer et à déplacer, et offrent une protection contre les intempéries et les conditions environnementales, tout en offrant une flexibilité et une durabilité inégalées.

Dans cet article, nous examinerons les avantages des abris, tentes et hangars gonflables en enveloppe PVC pour le BTP, la construction, les chantiers et l’industrie.

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

Une tente gonflable de chantier BTP est utilisée pour la pose d’une dalle en béton au sol. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Économie et flexibilité

Les abris, tentes et hangars gonflables en enveloppe PVC sont une solution économique pour tous les secteurs du BTP, de la construction, des chantiers et de l’industrie. Ces structures sont très légères et peuvent être facilement installées et déplacées, ce qui permet aux entreprises de les déployer rapidement, et d’optimiser leurs plannings de production en minimisant les contraintes liées aux intempéries. La flexibilité de ces structures leur permet également de s’adapter à des environnements variés et aux conditions météorologiques changeantes, ce qui en fait un choix idéal pour les chantiers et les sites industriels.

Durabilité et sécurité

Les abris gonflables en enveloppe PVC sont durables, polyvalents et modulables et offrent une sécurité supérieure. Ces structures sont conçues pour résister aux intempéries et aux conditions environnementales, ce qui en fait un choix idéal pour les secteurs du BTP, de la construction, des chantiers et de l’industrie. Les matériaux utilisés pour fabriquer ces structures sont aussi résistants aux produits chimiques et aux UV, ce qui en une solution technique sûre et fiable.

Un abri piscine de chantier, à 5 pans coupés, ventilé à l’air par une turbine en permanence, avec des boudins d’ossatures D = 90 m. Enveloppe en PVC ou en toile Oxford selon les cas. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Efficacité et protection

Les tentes gonflables en enveloppe PVC sont très efficaces et offrent une excellente protection contre les intempéries et les conditions environnementales. Ces structures sont conçues pour résister aux vents (de 75 à 110 km/h), à la pluie et à la neige, ce qui en fait un choix idéal pour les chantiers et les sites industriels. Les abris gonflables sont également très efficaces pour protéger du bruit pour les chantiers urbains et les sites industriels, en environnement intérieur ou extérieur.

Confort d’utilisation

Les tentes et hangars gonflables offrent un niveau de confort et de sécurité inégalé. Ces structures sont conçues pour offrir une isolation thermique et acoustique supérieure, ce qui en fait un choix utile et adaptable pour les secteurs du BTP, de la construction, des chantiers et de l’industrie. Ces structures sont aussi conçues pour offrir une protection contre les rayons UV, ce qui en fait un choix idéal pour les travaux extérieurs.

Une tente de stockage de longue durée en environnement extérieur, air captif, en enveloppe PVC 0.6 mm double peau capitonnée. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Utilisations multiples et polyvalentes

Les abris gonflables en enveloppe PVC sont des solutions polyvalentes pour les secteurs du BTP, de la construction, des chantiers et de l’industrie, et peuvent être adaptées aux besoins et à l’ergonomie sur le terrain, en fonction d’un cahier des charges précis. Ces structures sont très polyvalentes et peuvent être utilisées pour une variété d’utilisations, notamment pour protéger ou stocker des matériaux et des équipements des intempéries et des conditions environnementales, pour offrir un espace de travail temporaire pour les équipes sur le chantier, pour abriter des équipements et des outils, et pour offrir un espace supplémentaire pour le stockage et les réunions.

Installation rapide et entretien facile

Les abris, tentes et hangars gonflables en enveloppe PVC sont très faciles à installer et à entretenir. Ces structures sont livrées avec tous les équipements et accessoires nécessaires pour une installation rapide et commode. La plupart des modèles sont également très simples à entretenir et peuvent être nettoyés avec des produits nettoyants courants.

La tente gonflable de chantier fabriquée pour l’entreprise Sol Environnement est un très grand abri, utilisé dans le cadre de la dépollution des sols, et d’excavation de sols contaminés.  – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Agrément et esthétique

Les tentes gonflables sont des solutions très esthétiques pour les secteurs du BTP, de la construction, des chantiers et de l’industrie. Ces structures sont disponibles dans une variété de couleurs, de formes et de styles, ce qui permet aux entreprises de choisir le modèle qui correspond le mieux à leurs besoins et à leur environnement. En outre, ces structures sont également très attrayantes et peuvent être personnalisées avec des logos et des designs pour s’adapter à l’identité visuelle de l’entreprise.

Écologie et réduction des émissions

Les abris gonflables sont aussi une solution écologique pour les secteurs du BTP, de la construction, des chantiers et de l’industrie. Ces structures sont conçues pour réduire les émissions de CO2 et contribuer à la protection de l’environnement. De plus, ces structures sont en PVC recyclables et peuvent être réutilisées à plusieurs reprises, ce qui en fait un choix écologique.

Un long tunnel de modules de tentes gonflables de chantier. Cette photo a été prise juste après l’installation. En logistique et en gestion de matériel et des hommes, les tentes gonflables peuvent présenter un gain de temps et d’argent considérable dans certains projets industriels ou BTP.  – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Qualité et assurance

Les abris, tentes et hangars gonflables offrent une qualité de pointe et une assurance supérieure. De plus, les fabricants offrent généralement une garantie sur les produits, ce qui permet aux entreprises de se sentir en sécurité et assurées.

Conclusion

Les abris, tentes et hangars gonflables en enveloppe PVC sont devenus une solution de plus en plus populaire pour les secteurs du BTP, de la construction, des chantiers et de l’industrie. Ces structures sont légères, faciles à installer et à déplacer, et offrent une protection contre les intempéries et les conditions environnementales, tout en offrant une flexibilité et une durabilité inégalées. En outre, ces structures offrent également un niveau de confort et de sécurité inégalé, une flexibilité et une polyvalence exceptionnelle, un niveau de qualité et d’assurance supérieur, et une excellente protection de l’environnement. Les avantages des abris, tentes et hangars gonflables en enveloppe PVC sont clairs et il est facile de voir pourquoi ils sont devenus une solution de plus en plus populaire pour les secteurs du BTP, de la construction, des chantiers et de l’industrie.

Services & garanties

• Notre expérience et savoir faire, notre réactivité, nos références clients,
• Fabrication sur mesure, par nos soins, en France dans nos ateliers,
• Le suivi de vos projets et l’accompagnement par nos techniciens et ingénieurs, avant, pendant et après la livraison,
• Des matériaux PVC de grande qualité, résistants, solides et durables,
• Certifications; normes anti-feu LNE France type M2 (et non type M3, insuffisant ) pour les PVC (très haut niveau de protection contre le feu),
• Certifications: normes électriques CE, pour les turbines et les pompes électriques, régulateurs de pression,
• Garantie 1 an constructeur, SAV inclus,
• Assistance téléphonique,
• Service de maintenance et de réparation à l’atelier ou sur site.

Les tentes, abris et hangars gonflables en enveloppe PVC sont de plus en plus utilisés dans le BTP.

Ils présentent des avantages considérables pour les professionnels du secteur en termes de sécurité, de temps de montage et de démontage, ainsi que de protection contre les intempéries.

Dans cet article, nous allons examiner les avantages que ces structures gonflables peuvent apporter à un chantier de BTP, ainsi que leurs principales caractéristiques.

Nous verrons également comment choisir le type de structure le plus adapté à votre projet et comment bien l’utiliser.

Nous fournissons :

• 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…

Introduction

Le secteur du BTP est de plus en plus complexe et exigeant. Les chantiers sont de plus en plus grands et les délais de plus en plus courts. Les professionnels du BTP doivent trouver des solutions pour s’adapter à ces contraintes. Les tentes, les abris et les hangars gonflables en enveloppe PVC sont l’une des solutions qui peuvent être très utiles pour répondre à ces besoins. Ils offrent un grand nombre d’avantages en termes de sécurité, de temps de montage et de démontage et de protection contre les intempéries. Dans cet article, nous allons étudier les avantages des tentes, abris et hangars gonflables en enveloppe PVC pour un chantier de BTP et voir comment bien les utiliser.

Les boudins d’ossature D = 0,90 m d’abri gonflable de chantier, en forme de tunnel demi-lune, assurent une excellente stabilité et robustesse de la structure gonflable. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Quels sont les avantages des tentes gonflables pour un chantier ?

Les tentes, abris et hangars gonflables en enveloppe PVC sont des structures adaptées à un grand nombre de situations. Elles offrent une protection contre les intempéries et offrent une solution rapide et efficace pour créer un espace de travail temporaire protégé. Pour un chantier de BTP, ces structures présentent de nombreux avantages.

Le premier avantage des tentes, abris et hangars gonflables en enveloppe PVC pour un chantier de BTP est leur rapidité et leur facilité d’installation. Ces structures peuvent être installées en quelques heures, ce qui permet aux professionnels du BTP de gagner du temps et d’accélérer le déroulement des opérations.

De plus, ces structures offrent une excellente protection contre les intempéries. Elles peuvent être conçues pour résister à des vents jusqu’à 110 km/h, à la pluie et à la neige, ce qui permet aux professionnels du BTP de travailler sans être perturbés par les conditions météorologiques.

Enfin, ces structures sont très faciles à démonter et à stocker. Elles peuvent être pliées et mises à plat, ce qui permet de les ranger dans un espace de stockage relativement réduit.

Quelles sont les caractéristiques des abris gonflables en PVC ?

Les tentes, abris et hangars gonflables en enveloppe PVC sont des structures durables et très robustes. Elles sont conçues pour résister à des conditions météorologiques extrêmes et offrent une excellente protection contre le vent, la pluie et la neige. De plus, ces structures sont très faciles à installer et à démonter, et sont polyvalentes et mobiles. Elles sont également résistantes aux UV et à la corrosion, ce qui les rend idéales pour une utilisation à long terme, pour diverses utilisations.

Les tentes, abris et hangars gonflables en enveloppe PVC sont conçus pour résister à des conditions météorologiques qui dans de nombreux cas peuvent interrompre, reporter ou empêcher le déroulement d’un chantier, ou encore chambouler un planning de chantier. Ils peuvent être conçus pour résister à des vents forts (jusqu’à 90 km/h ou 110 km/h), à la pluie et à la neige. De plus, ces structures sont aussi résistantes aux UV et aux intempéries, ce qui les rend particulièrement adaptées à une utilisation répétitive, dans la mesure où vous en prenez soin.

De plus, ces structures gonflables sont très faciles à installer et à démonter. Elles sont conçues pour être installées en quelques minutes ou en quelques heures (en fonction des dimensions, du poids et du nombre de modules), et peuvent être démontées et stockées aussi rapidement. Cela permet aux professionnels du BTP de gagner du temps et d’accélérer le déroulement de leurs chantiers.

Enfin, ces structures sont durables et très résistantes. Elles sont conçues pour durer des années et peuvent être utilisées pour des chantiers de longue durée, pouvant parfois être utilisées pour du stockage de longue durée de matériel ou de machines en environnement extérieur.

Une tente gonflable de chantier BTP est utilisée pour la pose d’une grande surface de dalle en béton au sol. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Comment choisir l’abri gonflable le plus adapté à votre chantier ?

Nous proposons une variété de tentes, abris et hangars gonflables en fonction des besoins et des problématiques rencontrées par les professionnels du BTP. Nous conseillons et apportons notre expertise et notre savoir-faire, pour aider à choisir la forme et le type de structure les plus adaptées à un chantier de BTP. À cette fin, il est important de prendre en compte un certain nombre de critères, c’est le rôle de nos techniciens et de nos ingénieurs de vous accompagner et de vous aider.

Le premier critère à prendre en compte est la taille de la structure. Il est important de choisir une structure assez grande pour pouvoir accueillir tous les équipements et le personnel nécessaire à l’exécution des travaux, ou bien pour disposer d’une surface suffisante pour procéder à l’intervention.

Le second critère à prendre en compte est la résistance aux intempéries. Il est important de choisir une structure et une forme qui soient conçues pour résister aux vents forts, à la pluie et à la neige.

Enfin, le dernier critère à prendre en compte est le prix : il faut trouver un compromis entre le poids, les dimensions, la solidité, l’ergonomie. Nous proposons des matériaux de qualité, des certifications de normes anti-feu LNE France type M2, et collaborons aussi avec le Bureau Veritas pour les abris de réduction de bruit.

Un abri gonflable tunnel demi-lune est utilisé pour la réalisation d’un chantier BTP en ville, pour la pose d’une grande surface de dalle en béton au sol. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Comment bien utiliser les tentes, abris et hangars gonflables dans le BTP ?

Une fois que vous avez choisi le type de structure le plus adapté à votre projet, il est important de bien l’utiliser pour en tirer le meilleur parti. Il existe un certain nombre de conseils et de pratiques à suivre pour bien utiliser les tentes, abris et hangars gonflables en enveloppe PVC ; nous proposons d’ailleurs des formations et des assistances aux montages d’abris gonflables, et des solutions d SAV, maintenance et de réparations ou SAV.

Le premier conseil est de s’assurer que la structure est installée correctement, avec des haubans et des lestages adéquats. Les tentes, abris et hangars gonflables doivent être installés à un endroit plat et stable, et les zones de fixation doivent être bien attachées au sol ou à des lestages.

Le deuxième conseil est de s’assurer que tous les équipements et le personnel nécessaires à l’exécution des travaux sont présents et en sécurité. Il est important que tous les matériaux et outils soient bien rangés et que tous les membres de l’équipe connaissent les procédures de sécurité et les règles de sécurité à suivre, y compris ce qu’il faut faire ou ne pas faire dans le cadre de l’installation de tentes gonflables, avec des procédures adaptées.

Enfin, il est important de s’assurer que la structure est correctement entretenue et nettoyée régulièrement. Les tentes, abris et hangars gonflables doivent être inspectés souvent pour s’assurer qu’ils sont en bon état et qu’ils ne présentent aucun risque pour les utilisateurs ; c’est une habitude à prendre, et nous nous assurons de former les équipes et de transmettre le savoir et la connaissance indispensables.

Une tente gonflable de chantier fabriquée sur mesure, en forme de tunnel. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Conclusion

Dernièrement, réalisation d’un abri gonflable de scène de spectacle en forme de tunnel, et avec une large ouverture.

Une tente gonflable de type air captif, gonflée avec une pompe électrique. Cet abri a été livré en Suisse en décembre dernier, en environnement montagneux et hivernal.

• Fiche sur les tentes gonflables en général – (905 Kb – PDF – Ouvre dans une autre fenêtre).
• Catalogue sur les tentes, abris et hangars gonflables – (4.3 Mo – PDF – Ouvre dans une autre fenêtre),
• Catalogue sur les tentes gonflables fabriquées sur mesure – (2 Mo – PDF – Ouvre dans une autre fenêtre).

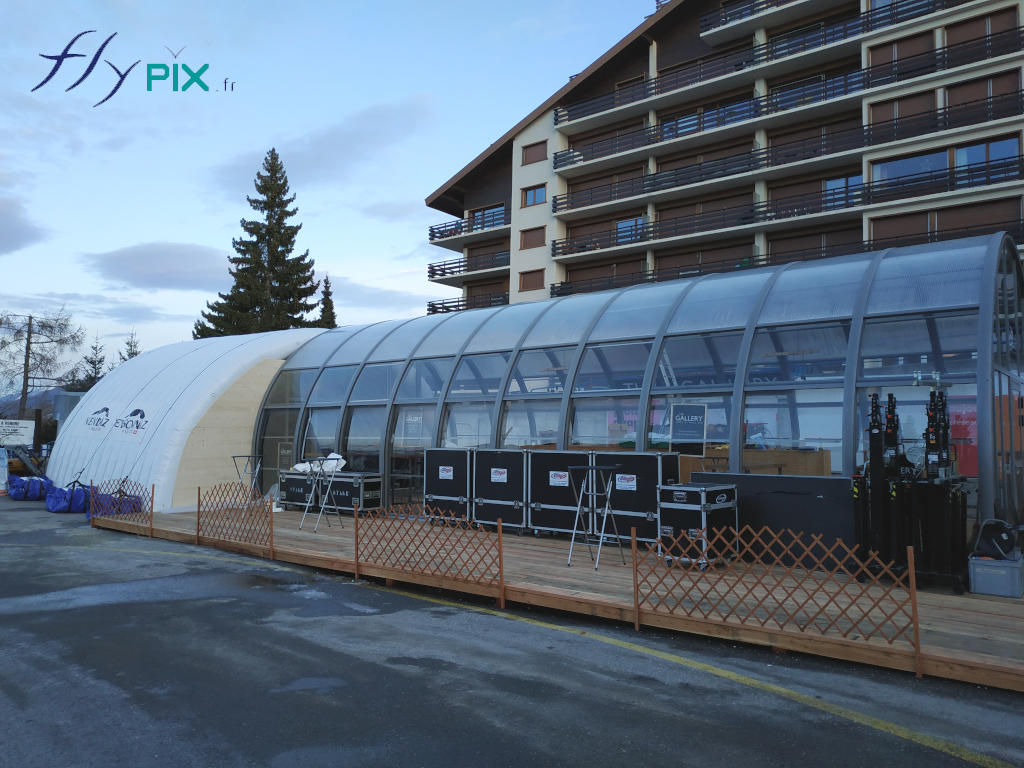

Une tente gonflable de grande taille, en forme de tunnel, à large ouverture, accolée à un bâtiment de même forme, comme extension. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

La structure est utilisée comme une extension pour accueillir une scène de spectacle pour les fêtes de fin d’année.

À la base de l’abri, il est possible d’observer des sacs de lestage remplis de sable et de gravier ou de rochers, et un système de haubans pour assurer la stabilité à l’ensemble de la structure.

Des banderoles amovibles à fixations velcro ont été rajoutées sur les côtés latéraux de la tente.

En fait, ce type d’abri est doté d’une très large ouverture, vers le public. Le fond est fermé et peut avoir une porte d’accès secondaire si besoin.

Cette tente gonflable est air captif, car il faut accueillir du public en son sein. Ainsi, c’est gonflé à l’air avec une pompe, et pas avec une turbine électrique.

Vue générale: la tente gonflable est installée pour servir d’extension à un bâtiment déjà existant. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Le but est d’accueillir un spectacle et une scène pour plusieurs concerts pour les fêtes de la fin d’année. Le bâtiment principal est un bar domicilié en Suisse.

L’abri étant amovible, ce dernier pourra être utilisé lors d’autres événements futurs en environnement extérieur.

Une autre vue de l’abri gonflable en forme de tunnel, des boudins gonflés à l’air permettent d’obtenir une grande robustesse structurelle.

Il a été fabriqué sur mesure par nos soins en France, et il est doté des normes anti-feu LNE France type M2. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Exemple d’un cas de conception d’un abri piscine de très grande taille fabriqué pour un camping, en forme de tunnel, en 3 modules.

Notre équipe de techniciens, de designers, et d’ingénieurs propose ses expériences et son savoir-faire pour la conception et la mise en œuvre de projets d’abris, de tentes ou de hangars gonflables. Nous avons la capacité de réaliser des projets divers et variés, pour de nombreux cas d’utilisations.

• Fiche sur les tentes gonflables en général – (905 Kb – PDF – Ouvre dans une autre fenêtre).
• Fiche sur les tentes abris piscine de chantier pour le pose d’enduits, de résines ou de liners – (303 Kb – PDF – Ouvre dans une autre fenêtre).

Étude de conception et de modélisation 3D pour une tente gonflable air captif étanche, en enveloppe PVC 0.6 mm, composée de 3 modules indépendants de tailles descendantes. Celles-ci, imbriquées les unes dans les autres, assurent une parfaite étanchéité, et cette solution est idéale pour varier légèrement la longueur. Le but est de créer une tente modulable, pouvant couvrir ou non l’ensemble ou une partie de la piscine du camping. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Bureau d’études, de conception, de design et d’ingénierie pour la fabrication de structures gonflables et de tentes gonflables. Nos infographistes 3D réalisent les BAT (bon à tirer) et les études de modélisation 3D. Ils collaborent avec les ingénieurs et les techniciens sur les différents aspects physiques et mécaniques : les contraintes des matériaux, la pression des gaz, la solidité structurelle… – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Nos abris gonflables sont des produits artisanaux, fabriqués sur mesure, par nos soins et dans des matériaux de très grande qualité. Ils sont testés systématiquement avant expédition.

Nos tentes disposent de  services de SAV, de maintenance et d’une garantie constructeur.

Une étude de conception 3D contribue à l’élaboration d’une tente gonflable en forme de tunnel. Ici une vue de face et de dessus. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Vue de dessus de 3 modules de tentes gonflables, qui seront utilisées comme abris piscines emboitables dans le sens de la longueur. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une vue de dos des 3 modules de tentes gonflables. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Les 3 modules sont emboitables les uns dans les autres, comme des poupées russes. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

Une autre vue de modélisation 3D des 3 modules de tentes gonflables pour abri piscine. – Droits réservés, reproduction interdite. Copyright FlyPix / Vivien LAÏLLE.

• Pour voir des exemples d’abris piscines pour des chantiers, nous vous proposons de visiter notre page sur les tentes gonflables pour les piscines.
• Pour voir le montage d’un abri piscine, nous vous invitons à consulter notre article sur l’installation facile d’une tente gonflable abri piscine.
