Traditionnellement, la mise à l’abri d’une zone de maintenance, de soudage ou de stockage temporaire imposait l’implantation de tentes industrielles volumineuses, de structures en aluminium ou en acier à ancrage lourd, ou d’échafaudages complexes recouverts de bâches.

Ces dispositifs conventionnels souffrent de faiblesses logistiques majeures : temps de montage mesuré en jours, besoin d’engins de levage lourds, contraintes de fondations ou de lestage massif au sol, et un coût d’acheminement prohibitif.

C’est pour s’affranchir de ces contraintes que FlyPix a développé une solution hybride disruptive : le toit gonflable en voûte (ou demi-lune) inter-conteneurs.

En exploitant astucieusement le mobilier logistique déjà présent sur site — les conteneurs maritimes de stockage ISO de 20 ou 40 pieds —, ce système utilise ces blocs d’acier comme des fondations structurelles stables et rigides.

L’installation d’une voûte pneumatique autonome entre deux conteneurs crée immédiatement une cellule de travail abritée, sèche et optimisée, sans emprise au sol supplémentaire.

Nous fournissons :

  • 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Vinci, Wabtec…

Dans les secteurs de l’industrie lourde et de la construction, la gestion des aléas climatiques (précipitations torrentielles, vents violents, rayonnement ultraviolet extrême, tempêtes de poussière) constitue un facteur critique de gestion des risques.

L’interruption prolongée d’un chantier en raison d’intempéries altère la productivité, allonge les délais de livraison et engendre des pénalités financières substantielles.

Grâce à l’élasticité contrôlée de la structure pneumatique gonflée à haute pression, la voûte fait preuve d’une excellente résilience : elle absorbe l'énergie cinétique des rafales violentes par des micro-déformations transitoires, avant de reprendre instantanément sa forme d'équilibre. Les notes de calcul de structure valident une tenue opérationnelle à des vents constants de 90 km/h et des pointes de rafales à 120 km/h (sous réserve d'un ancrage conforme aux préconisations constructeur).
Grâce à l’élasticité contrôlée de la structure pneumatique gonflée à haute pression, la voûte fait preuve d’une excellente résilience : elle absorbe l’énergie cinétique des rafales violentes par des micro-déformations transitoires, avant de reprendre instantanément sa forme d’équilibre. Les notes de calcul de structure valident une tenue opérationnelle à des vents constants de 90 km/h et des pointes de rafales à 120 km/h (sous réserve d’un ancrage conforme aux préconisations constructeur).

Face aux lourdeurs logistiques des structures métallo-textiles traditionnelles et à la dépendance énergétique des tentes gonflables à air pulsé, le toit en voûte à technologie « air captif » en membrane PVC de 0,6 mm s’impose comme une rupture technologique majeure.

Fixé directement sur les coins ISO de deux conteneurs maritimes parallèles, cet abri étanche et modulaire transforme instantanément l’espace interstitiel en une zone de travail hautement sécurisée, ultra-rapide à déployer, et parfaitement adaptée aux exigences extrêmes du BTP, du secteur ferroviaire, des chantiers navals et de la maintenance aéronautique.

FLYPIX-Préau-gonflable-entre-2-containers-air-captif_compressedTélécharger

Spécifications matérielles et architecture de l’air captif

La technologie de l’air captif haute pression vs air pulsé

La distinction fondamentale entre cette innovation et les structures gonflables ordinaires réside dans le principe pneumatique utilisé.

Les tentes classiques dites à « soufflerie continue » ou « air pulsé » en permanence nécessitent le fonctionnement ininterrompu d’une turbine électrique pour compenser la porosité des assemblages cousus.

À l’inverse, le préau gonflable développé par FlyPix utilise la technologie de l’air captif (système scellé).

Les structures sont formées de boudins structurels soudés à haute fréquence, étanches à 100 %.

Une fois la pressurisation nominale atteinte (comprise entre 150 et 250 mbar selon les dimensions), le circuit est obturé par des valves de sécurité anti-retour.

Ce système offre quatre avantages industriels décisifs :

  • Sécurité intrinsèque absolue : En cas de coupure de courant générale sur le chantier ou de défaillance d’un groupe électrogène, le toit conserve sa rigidité structurelle parfaite et sa géométrie pendant plusieurs semaines. Aucun risque d’effondrement sur le personnel ou le matériel lourd.
  • Acoustique préservée : L’absence de moteur ou de soufflerie continue élimine toute pollution sonore, garantissant un environnement conforme aux normes d’hygiène et de sécurité du travail les plus exigeantes.
  • Autonomie énergétique et sobriété : La consommation électrique se limite aux quelques minutes nécessaires au gonflage initial. Les installations peuvent être couplées à des modules de régulation intelligents équipés de pressostats autonomes sur batterie pour compenser les variations de pression liées aux amplitudes thermiques jour/nuit.

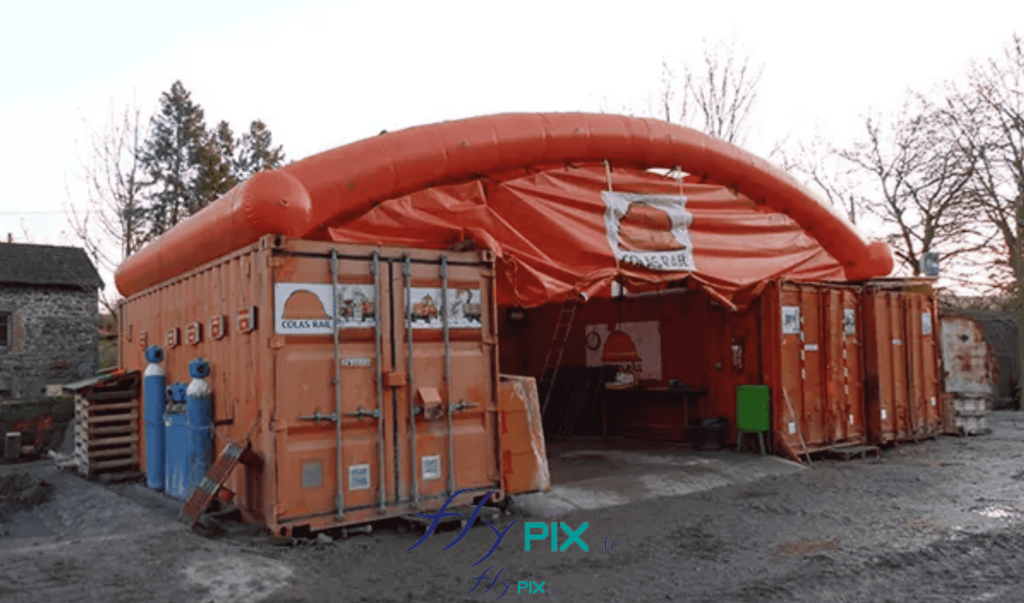

La forme en arc de cercle (voûte en demi-lune) n'est pas un simple attribut esthétique ; elle répond à des équations aérodynamiques rigoureuses. Cette courbure permet de minimiser le coefficient de traînée ($C_x$) de l'abri face aux vents transversaux. Le profil fluide dévie les flux d’air ascendants et descendants, limitant l'apparition de phénomènes de portance destructeurs (effet d'aile d'avion).
La forme en arc de cercle (voûte en demi-lune) n’est pas un simple attribut esthétique ; elle répond à des équations aérodynamiques rigoureuses. Cette courbure permet de minimiser le coefficient de traînée ($C_x$) de l’abri face aux vents transversaux. Le profil fluide dévie les flux d’air ascendants et descendants, limitant l’apparition de phénomènes de portance destructeurs (effet d’aile d’avion).
Métrologie de la membrane PVC 0,6 mm simple peau

La robustesse de la voûte repose sur les propriétés physico-chimiques de son enveloppe.

Il s’agit d’une membrane composite architecturale constituée d’une trame en polyester haute ténacité (fils de support absorbant les forces de tension) enduite de Polychlorure de Vinyle (PVC) double face, affichant une épaisseur calibrée de 0,6 mm (densité surfacique nominale comprise entre 750 et 850 g/m²).

Cette formulation technique confère à la structure des propriétés de résistance hors norme :

  • Comportement au feu : Homologation ignifuge de classe M2 (norme française NFP 92-507) ou Euroclasse B-s2, d0, indispensable pour autoriser les travaux de meulage, d’oxycoupage ou de soudure sous la voûte.
  • Résistance mécanique à la rupture : Capacité supérieure à 3000 N / 50 mm en chaîne et trame (norme EN ISO 1421), garantissant l’intégrité du toit sous l’effet des surpressions aérodynamiques.
  • Résistance à la déchirure amorcée : Plus de 300 N (norme DIN 53363), évitant la propagation d’une entaille accidentelle provoquée par un outil tranchant ou un éclat métallique.
  • Traitements de surface protecteurs : Application d’un vernis acrylique ou PVDF (Fluorure de polyvinylidène) anti-UV, anti-salissure et antifongique. Ce revêtement évite la dégradation moléculaire du polymère sous l’action du rayonnement solaire et empêche le développement des mousses en environnement humide.
  • Tenue thermique : Stabilité structurelle garantie sur une plage thermique extrême allant de -30 °C à +70 °C.

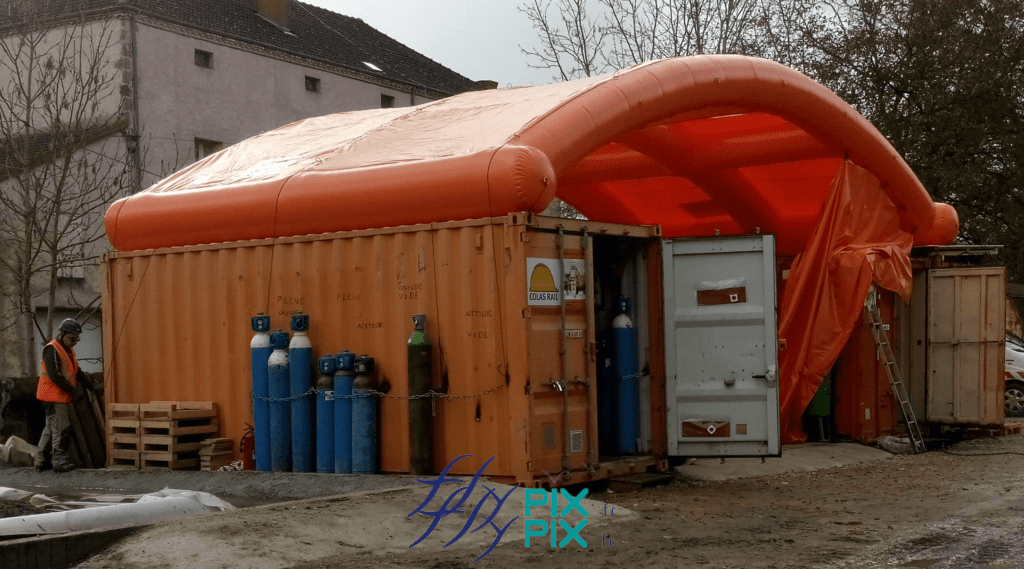

Fixé directement sur les coins ISO de deux conteneurs maritimes parallèles, cet abri étanche et modulaire transforme instantanément l'espace interstitiel en une zone de travail hautement sécurisée, ultra-rapide à déployer, et parfaitement adaptée aux exigences extrêmes du BTP, du secteur ferroviaire, des chantiers navals et de la maintenance aéronautique.
Fixé directement sur les coins ISO de deux conteneurs maritimes parallèles, cet abri étanche et modulaire transforme instantanément l’espace interstitiel en une zone de travail hautement sécurisée, ultra-rapide à déployer, et parfaitement adaptée aux exigences extrêmes du BTP, du secteur ferroviaire, des chantiers navals et de la maintenance aéronautique.

Principes physiques de stabilisation et calcul de charge

Stabilité aérodynamique et comportement au vent

La forme en arc de cercle (voûte en demi-lune) n’est pas un simple attribut esthétique ; elle répond à des équations aérodynamiques rigoureuses.

Cette courbure permet de minimiser le coefficient de traînée de l’abri face aux vents transversaux.

Le profil fluide dévie les flux d’air ascendants et descendants, limitant l’apparition de phénomènes de portance destructeurs (effet d’aile d’avion).

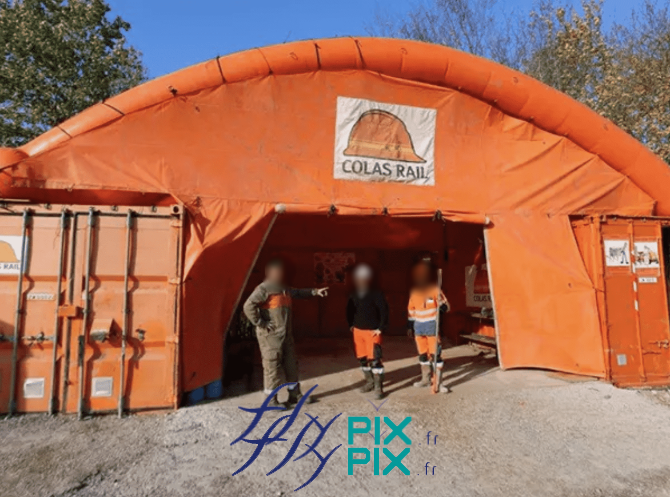

Grâce à l’élasticité contrôlée de la structure pneumatique gonflée à haute pression, la voûte fait preuve d’une excellente résilience : elle absorbe l’énergie cinétique des rafales violentes par des micro-déformations transitoires, avant de reprendre instantanément sa forme d’équilibre.

Les notes de calcul de structure valident une tenue opérationnelle à des vents constants de 90 km/h et des pointes de rafales à 120 km/h (sous réserve d’un ancrage conforme aux préconisations constructeur).

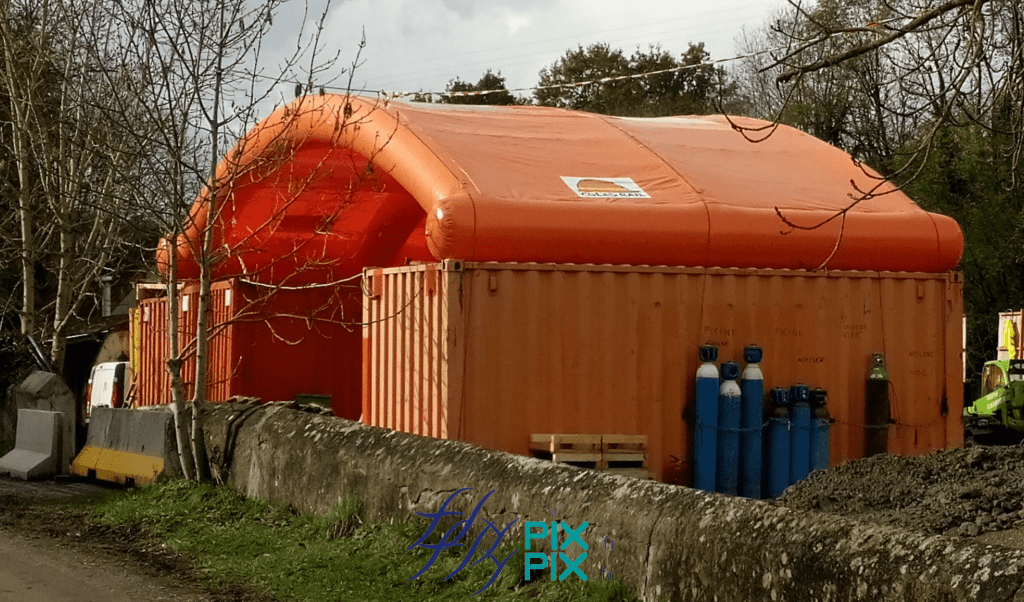

Face aux lourdeurs logistiques des structures métallo-textiles traditionnelles et à la dépendance énergétique des tentes gonflables à air pulsé, le toit en voûte à technologie « air captif » en membrane PVC de 0,6 mm s'impose comme une rupture technologique majeure.
Face aux lourdeurs logistiques des structures métallo-textiles traditionnelles et à la dépendance énergétique des tentes gonflables à air pulsé, le toit en voûte à technologie « air captif » en membrane PVC de 0,6 mm s’impose comme une rupture technologique majeure.
Gestion des infiltrations et étanchéité hydrofuge

L’étanchéité à l’eau est assurée par le caractère hydrophobe intrinsèque du PVC enduit et par l’assemblage des lés de bâche par soudure à haute fréquence (SHF) ou air chaud, excluant toute porosité liée à des coutures filaires.

Pour éviter le phénomène de cuvette et faciliter l’évacuation des eaux pluviales, la flèche de l’arc présente une pente continue calculée pour interdire la stagnation de l’eau (évacuation gravitaire immédiate vers les extérieurs des conteneurs).

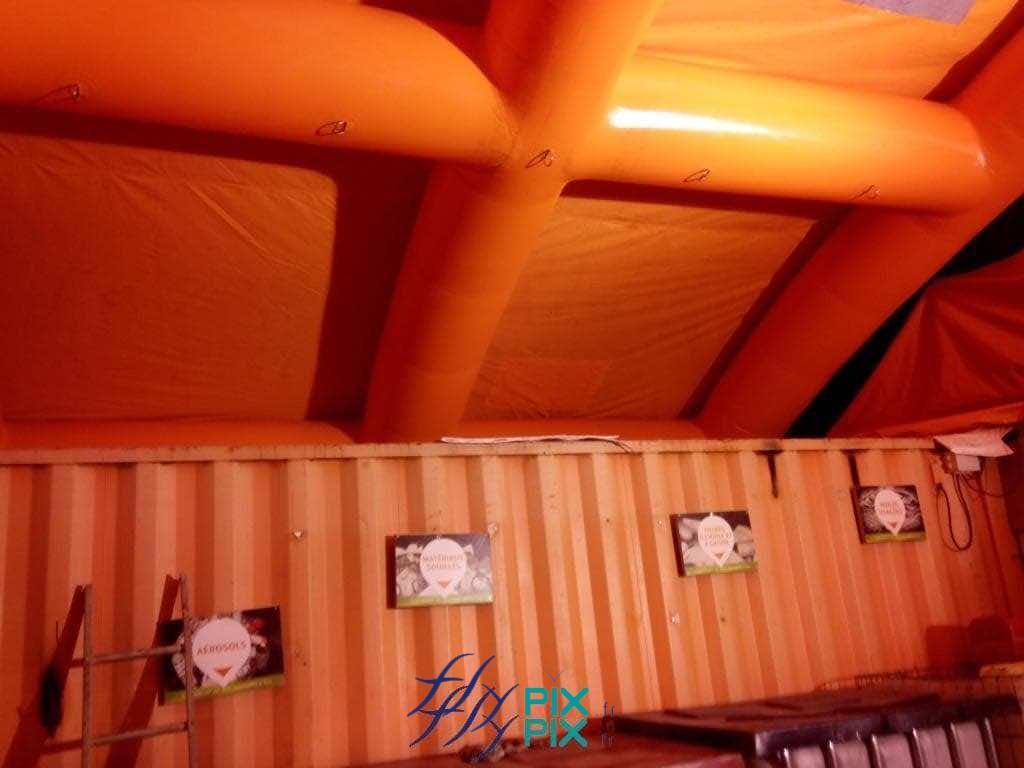

Vue intérieure sous le préau gonflable positionné entre 2 containers maritimes. Nous voyons bien ici le structure d'ossature, le squelette de l'abri gonflable, ainsi que des anneaux et des oeillets de fixations métalliques positionnés à des espacements réguliers.
Vue intérieure sous le préau gonflable positionné entre 2 containers maritimes. Nous voyons bien ici le structure d’ossature, le squelette de l’abri gonflable, ainsi que des anneaux et des oeillets de fixations métalliques positionnés à des espacements réguliers.
Éclairage naturel par intégration de PVC crystal translucide

Afin d’offrir des conditions de travail optimales et de limiter la consommation liée aux projecteurs électriques diurnes, la voûte intègre de larges puits de lumière longitudinaux ou des fenêtres de toit intégrées.

Ces sections transparentes sont confectionnées en PVC Crystal (épaisseur 0,5 à 0,8 mm).

Ce matériau hautement translucide bénéficie d’un traitement de stabilisation de masse contre le rayonnement ultraviolet, empêchant le jaunissement, l’opacification et la cristallisation prématurée du polymère.

La transmission lumineuse naturelle est supérieure à 85 %, ce qui procure un confort visuel accru pour les opérateurs effectuant des tâches de précision (câblage, contrôles non destructifs, assemblages mécaniques).

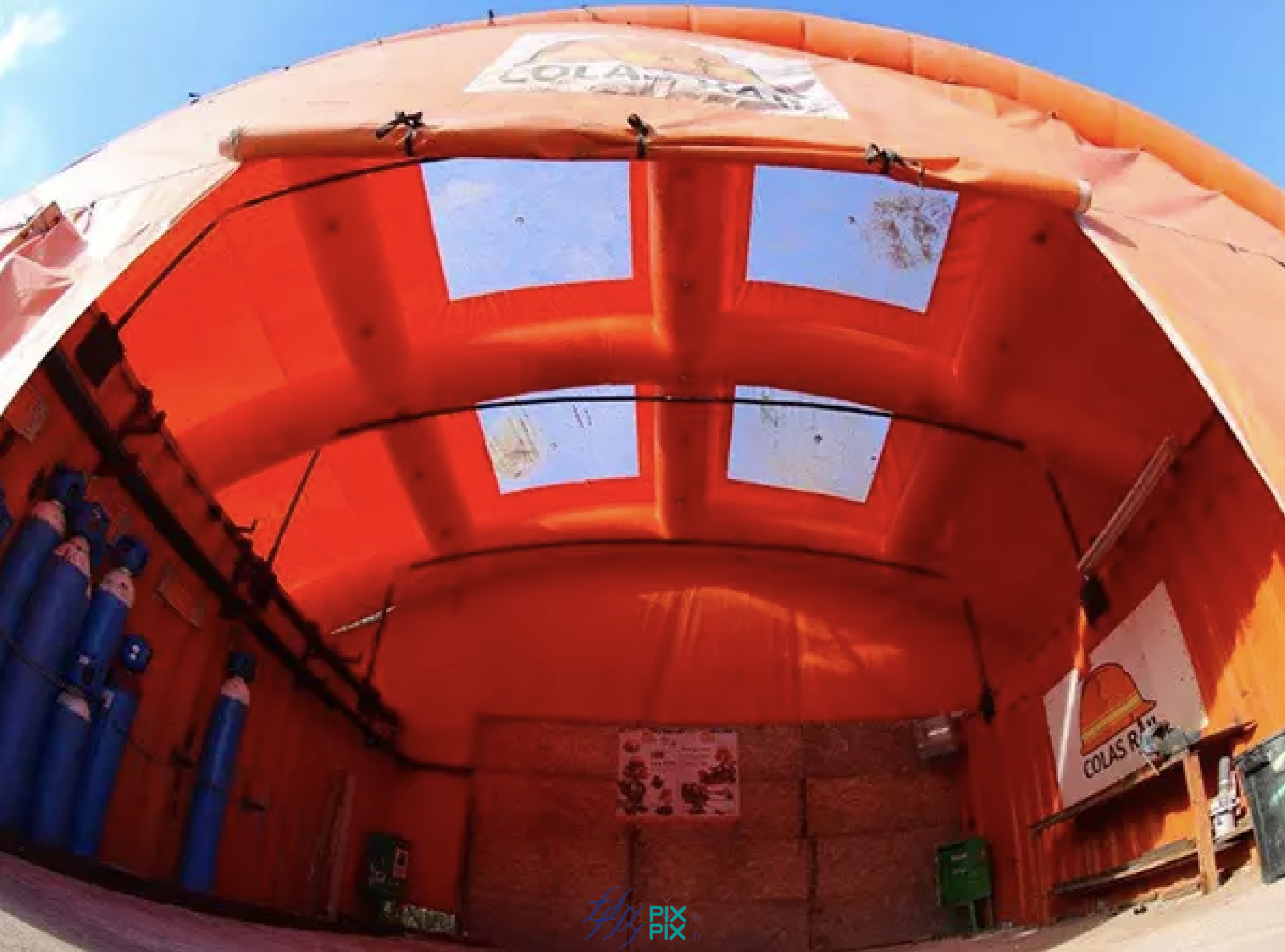

Afin d'offrir des conditions de travail optimales et de limiter la consommation liée aux projecteurs électriques diurnes, la voûte intègre de larges puits de lumière longitudinaux ou des fenêtres de toit intégrées. Ces sections transparentes sont confectionnées en PVC Crystal (épaisseur 0,5 à 0,8 mm).
Afin d’offrir des conditions de travail optimales et de limiter la consommation liée aux projecteurs électriques diurnes, la voûte intègre de larges puits de lumière longitudinaux ou des fenêtres de toit intégrées. Ces sections transparentes sont confectionnées en PVC Crystal (épaisseur 0,5 à 0,8 mm).

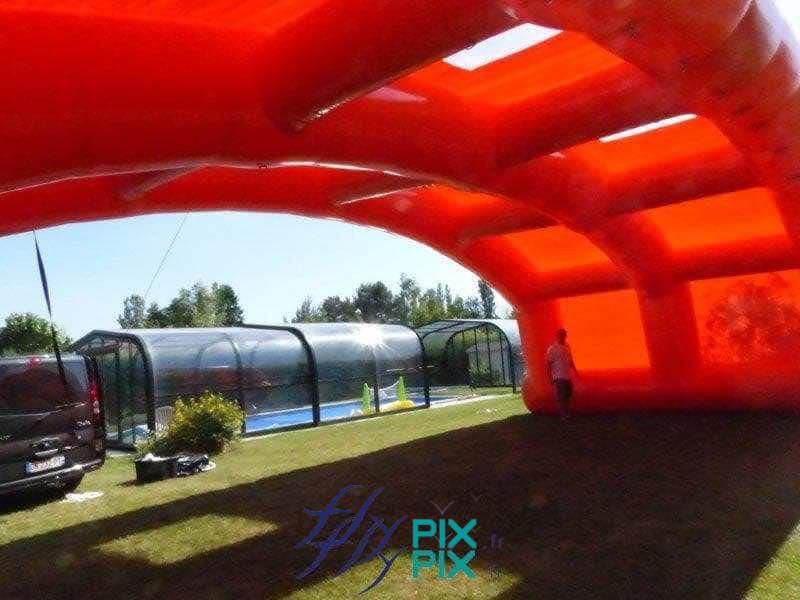

Les techniciens opèrent en continu à l'abri des précipitations, transitant directement des modules de stockage (conteneurs) à la zone sous hangar sans jamais s'exposer à l'environnement extérieur.
Les techniciens opèrent en continu à l’abri des précipitations, transitant directement des modules de stockage (conteneurs) à la zone sous hangar sans jamais s’exposer à l’environnement extérieur.

Applications sectorielles et retours d’expérience du terrain

BTP et génie ferroviaire : L’exemple de Colas Rail à Roanne

Sur le chantier d’infrastructure ferroviaire mené par la société Colas Rail à Roanne, la problématique consistait à maintenir une cadence élevée de maintenance mécanique sur les engins de voie (pelles rail-route, bourreuses) tout en protégeant les composants hydrauliques et électroniques sensibles de la pluie et de la boue.

La mise en place du préau gonflable orange haute visibilité d’Airtechnic a apporté une réponse immédiate.

Les deux conteneurs maritimes servent de zones de stockage sécurisées pour l’outillage lourd, les pièces détachées et les bouteilles de gaz comprimé pour le soudage des rails (visibles à proximité immédiate de la structure).

La voûte pneumatique déployée entre ces deux bases a créé un tunnel de maintenance abrité de plus de 30 m².

Les techniciens opèrent en continu à l’abri des précipitations, transitant directement des modules de stockage (conteneurs) à la zone sous hangar sans jamais s’exposer à l’environnement extérieur.

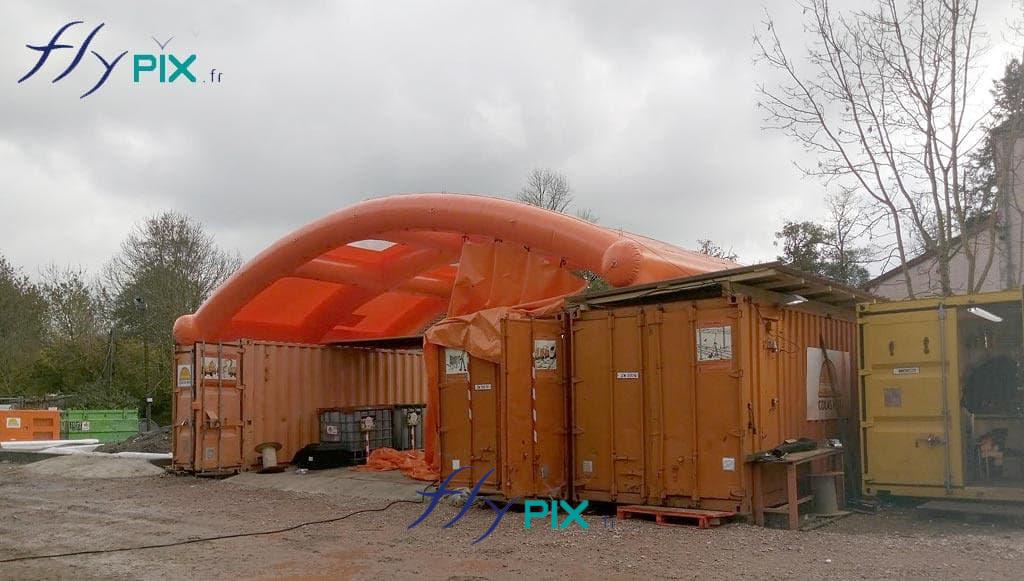

Toit gonflable en voûte (ou demi-lune) inter-conteneurs. En exploitant astucieusement le mobilier logistique déjà présent sur site — les conteneurs maritimes de stockage ISO de 20 ou 40 pieds —, ce système utilise ces blocs d'acier comme des fondations structurelles stables et rigides. L'installation d’une voûte pneumatique autonome entre deux conteneurs crée immédiatement une cellule de travail abritée, sèche et optimisée, sans emprise au sol supplémentaire.
Toit gonflable en voûte (ou demi-lune) inter-conteneurs. En exploitant astucieusement le mobilier logistique déjà présent sur site — les conteneurs maritimes de stockage ISO de 20 ou 40 pieds —, ce système utilise ces blocs d’acier comme des fondations structurelles stables et rigides. L’installation d’une voûte pneumatique autonome entre deux conteneurs crée immédiatement une cellule de travail abritée, sèche et optimisée, sans emprise au sol supplémentaire.
Secteur Naval : confinement et traitement de surface des coques

Dans les chantiers navals de réparation ou de refit, l’application des peintures de coque (laques polyuréthanes, revêtements antifouling) exige des conditions d’hygrométrie et de température très strictes, incompatibles avec la pluie ou les embruns marins directs.

En positionnant deux conteneurs de stockage d’outillage parallèlement de part et d’autre d’une section de navire ou d’un bloc de coque en construction, et en y arrimant le toit gonflable en voûte, les chantiers navals obtiennent une cellule de carénage étanche.

Ce volume peut facilement être raccordé à des unités de déshumidification et de chauffage mobiles pour stabiliser l’atmosphère technique de mise en peinture, accélérant le séchage et optimisant l’adhérence des polymères.

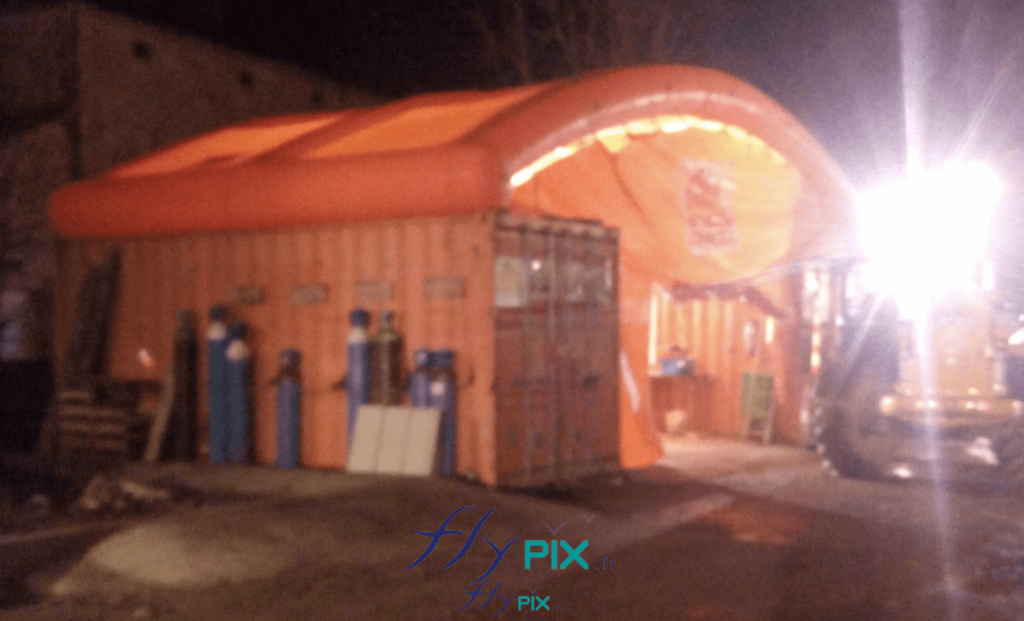

Sur le chantier d'infrastructure ferroviaire mené par la société Colas Rail à Roanne, la problématique consistait à maintenir une cadence élevée de maintenance mécanique sur les engins de voie (pelles rail-route, bourreuses) tout en protégeant les composants hydrauliques et électroniques sensibles de la pluie et de la boue.
Sur le chantier d’infrastructure ferroviaire mené par la société Colas Rail à Roanne, la problématique consistait à maintenir une cadence élevée de maintenance mécanique sur les engins de voie (pelles rail-route, bourreuses) tout en protégeant les composants hydrauliques et électroniques sensibles de la pluie et de la boue.
Secteur aéronautique : maintenance en ligne (line maintenance) et logistique avancée

Dans le domaine aéronautique, l’immobilisation d’un aéronef sur un tarmac secondaire dépourvu de hangar fixe représente un défi logistique et financier colossal.

Le préau gonflable inter-conteneurs offre une solution d’infrastructure projetable (Fly-away Hangar component).

Deux conteneurs de fret aérien ou maritime servant d’ateliers d’outils aéronautiques (outils de métrologie, bancs d’essais hydrauliques) sont disposés à distance calibrée.

La voûte gonflable en PVC 0,6 mm est alors déployée au-dessus de la zone pour abriter les opérations de maintenance en ligne sur les moteurs (turboréacteurs, turbopropulseurs) ou le remplacement des ensembles de trains d’atterrissage.

La translucidité supérieure du PVC Crystal garantit une visibilité parfaite sans nécessiter de lourds dispositifs d’éclairage d’appoint de jour.

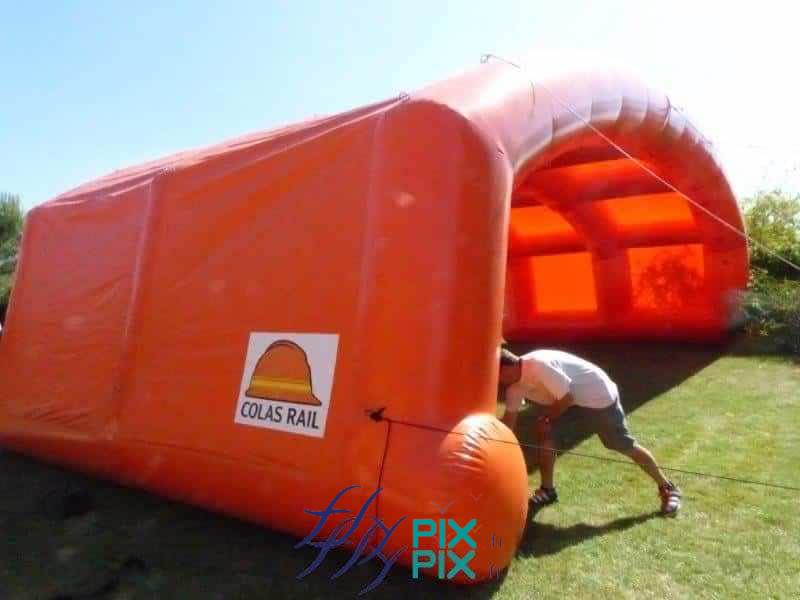

La robustesse de la voûte repose sur les propriétés physico-chimiques de son enveloppe. Il s’agit d’une membrane composite architecturale constituée d'une trame en polyester haute ténacité (fils de support absorbant les forces de tension) enduite de Polychlorure de Vinyle (PVC) double face, affichant une épaisseur calibrée de 0,6 mm (densité surfacique nominale comprise entre 750 et 850 g/m²).
La robustesse de la voûte repose sur les propriétés physico-chimiques de son enveloppe. Il s’agit d’une membrane composite architecturale constituée d’une trame en polyester haute ténacité (fils de support absorbant les forces de tension) enduite de Polychlorure de Vinyle (PVC) double face, affichant une épaisseur calibrée de 0,6 mm (densité surfacique nominale comprise entre 750 et 850 g/m²).

Calcul du Retour sur Investissement (ROI)

L’acquisition de ce type d’infrastructure pneumatique s’amortit généralement dès le deuxième ou troisième chantier temporaire. L’économie est générée par trois facteurs cumulatifs :

  1. Élimination des frais de montage tiers : Aucune entreprise d’échafaudage ou de levage n’est requise. Les équipes internes du BTP ou de l’industrie réalisent le déploiement de manière autonome.
  2. Réduction drastique des arrêts de chantier : Le maintien de l’activité sous la voûte par temps de pluie permet d’éviter les pénalités de retard de livraison, dont le coût journalier s’élève fréquemment à plusieurs milliers d’euros dans le secteur public ou ferroviaire.
  3. Double usage logistique : Le dispositif valorise les conteneurs maritimes, qui remplissent simultanément leur fonction primaire de sécurisation du matériel (anti-vandalisme, anti-vol) et leur fonction secondaire de piliers structurels pour l’abri.
Vue intérieure sous le préau gonflable positionné entre 2 containers maritimes. Nous voyons bien ici le structure d'ossature, le squelette de l'abri gonflable, ainsi que des anneaux et des oeillets de fixations métalliques positionnés à des espacements réguliers.
Vue intérieure sous le préau gonflable positionné entre 2 containers maritimes. Nous voyons bien ici le structure d’ossature, le squelette de l’abri gonflable, ainsi que des anneaux et des oeillets de fixations métalliques positionnés à des espacements réguliers.

Pour conclure…

Le préau gonflable en voûte inter-conteneurs en membrane PVC de 0,6 mm à technologie d’air captif s’impose comme une référence incontournable de l’ingénierie textile moderne.

En fusionnant les avantages structurels éprouvés du conteneur maritime ISO (rigidité, robustesse, sécurité antivol) avec la flexibilité et la célérité de déploiement de la technologie pneumatique étanche, FlyPix apporte une réponse industrielle pragmatique aux contraintes de terrain les plus sévères.

Qu’il s’agisse de pérenniser la maintenance ferroviaire sur un site comme celui de Colas Rail à Roanne, d’isoler une zone de peinture sur un chantier naval ou d’établir un atelier de maintenance aéronautique temporaire sur un tarmac éloigné, ce système optimise l’efficience opérationnelle tout en minimisant l’empreinte logistique et énergétique.

À l’heure où la flexibilité, la réactivité et la maîtrise des coûts d’exploitation dictent la réussite des projets industriels, le toit gonflable en voûte s’affirme comme la solution d’ingénierie d’avenir pour faire face, en toute sécurité, aux rigueurs climatiques.

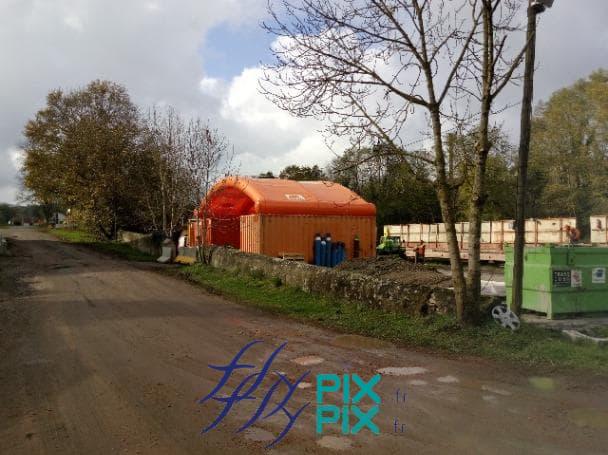

Les deux conteneurs maritimes servent de zones de stockage sécurisées pour l'outillage lourd, les pièces détachées et les bouteilles de gaz comprimé pour le soudage des rails (visibles à proximité immédiate de la structure). La voûte pneumatique déployée entre ces deux bases a créé un tunnel de maintenance abrité de plus de 30 m². Les techniciens opèrent en continu à l'abri des précipitations, transitant directement des modules de stockage (conteneurs) à la zone sous hangar sans jamais s'exposer à l'environnement extérieur.
Les deux conteneurs maritimes servent de zones de stockage sécurisées pour l’outillage lourd, les pièces détachées et les bouteilles de gaz comprimé pour le soudage des rails (visibles à proximité immédiate de la structure). La voûte pneumatique déployée entre ces deux bases a créé un tunnel de maintenance abrité de plus de 30 m². Les techniciens opèrent en continu à l’abri des précipitations, transitant directement des modules de stockage (conteneurs) à la zone sous hangar sans jamais s’exposer à l’environnement extérieur.
