Face aux défis titanesques de la gestion à long terme des résidus radioactifs et des déchets nucléaires, la science des structures souterraines doit réinventer ses méthodes de compartimentation.
Au cœur du Laboratoire de Bure, une innovation majeure redéfinit les standards de la sécurité industrielle : le bouchon de tunnel gonflable.
Conçue pour isoler, sécuriser et optimiser les galeries profondes du projet Cigéo, cette structure gonflable en enveloppe PVC double peau s’impose comme une barrière étanche et modulable essentielle.
En alliant une flexibilité de déploiement inédite à une résistance mécanique rigoureuse, cette solution s’affirme comme le pilier des protocoles de confinement d’aujourd’hui et de la sûreté nucléaire de demain.
Nous fournissons :
3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…
L’histoire de l’humanité industrielle est intimement liée à sa capacité à maîtriser les éléments et à confiner ses propres externalités.
Parmi tous les défis logistiques, scientifiques et éthiques que le XXIe siècle doit relever, la gestion des déchets radioactifs à haute activité et à vie longue (HA-VL) figure incontestablement parmi les plus complexes.
C’est dans ce contexte de haute technicité que s’inscrit le Centre industriel de stockage géologique (Cigéo), un projet d’infrastructure d’envergure nationale et internationale localisé en France, à la frontière des départements de la Meuse et de la Haute-Marne, à Bure.
Pour mener à bien des recherches de cette envergure au sein d’un laboratoire souterrain, chaque paramètre environnemental doit être contrôlé au millimètre près.
L’un des risques majeurs lors des phases de creusement, de maintenance et d’expérimentation réside dans la dispersion volatile des sédiments, des poussières de roche et des microparticules en suspension.
Comment cloisonner un milieu souterrain en constante évolution sans figer définitivement les infrastructures ?
Comment garantir une étanchéité absolue de manière temporaire, agile et répétable ?
La réponse réside dans une innovation de rupture : le bouchon de tunnel gonflable sur mesure.
Cette structure pneumatique souple à haute résistance offre une alternative révolutionnaire aux méthodes de cloisonnement traditionnelles en béton ou en maçonnerie lourde.
Cet ouvrage examine en profondeur les dimensions techniques, géologiques, aérauliques et opérationnelles de ce dispositif pneumatique de pointe, en explorant comment il devient le garant de la viabilité des essais au sein de Cigéo.

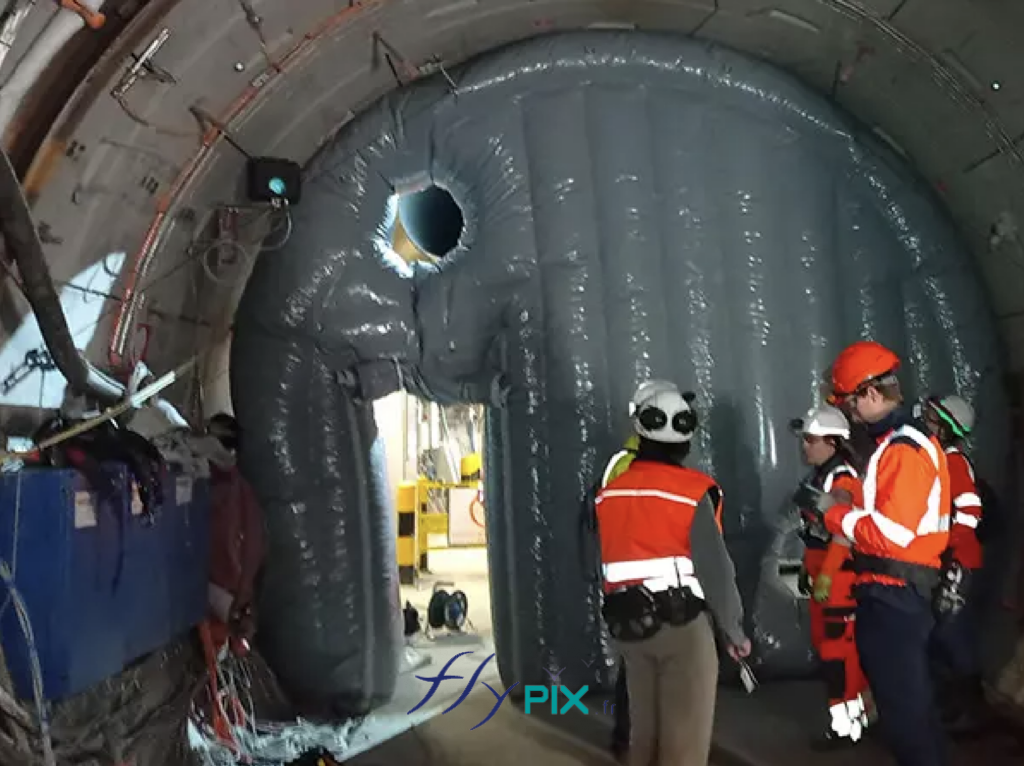

Fonction : Structure gonflable isolant des zones spécifiques du laboratoire souterrain pour empêcher la propagation des poussières et particules.
Flexibilité : Facile à monter et démonter, ce bouchon se déploie rapidement pour s’adapter à divers tests de confinement, de sécurité et d’isolation.
Objectif : Les essais actuels déterminent ses futurs usages, tels que la gestion des poussières, la résistance des matériaux et l’évaluation de l’efficacité de l’isolation.
Le projet Cigéo – un sanctuaire géologique face aux défis de l’atome
Le contexte énergétique et la genèse du stockage profond
La dépendance historique de la France envers l’énergie électronucléaire a permis de décarboner massivement sa production d’électricité, mais elle a également généré une contrepartie incontournable : l’accumulation de matières radioactives résiduelles.
Si les déchets de faible et moyenne activité bénéficient de solutions de surface éprouvées, les résidus hautement radioactifs exigent une sanctuarisation sur des échelles de temps qui dépassent l’histoire humaine écrite, se comptant en dizaines de milliers d’années.
Après des décennies de recherches multidisciplinaires encadrées par les lois de 1991, 2006 et 2016, le choix de la communauté scientifique internationale s’est arrêté sur le stockage géologique profond.
Le concept repose sur le principe des barrières multiples : la matrice de verre ou de céramique du déchet, le colis en acier, le revêtement de la galerie, et enfin, la barrière géologique naturelle.
Le laboratoire souterrain de Bure : L’avant-garde scientifique de l’ANDRA
Sous l’égide de l’Agence nationale pour la gestion des déchets radioactifs (ANDRA), le laboratoire de Bure n’est pas un site de stockage en soi, mais un espace d’expérimentation in situ unique au monde.
Situé à près de 500 mètres de profondeur, au cœur d’une couche de roche argileuse stable datant du Callovo-Oxfordien (environ 160 millions d’années), ce réseau de galeries permet d’étudier le comportement mécanique, thermique et chimique de la roche face aux contraintes induites par le stockage.
La roche argileuse possède des propriétés de perméabilité extrêmement faibles, ce qui en fait un écran naturel exceptionnel contre la migration des radionucléides.
Cependant, travailler au sein d’une telle matrice requiert de ne jamais perturber son équilibre hydro-mécanique.
Les excavations et les tests d’isolation exigent des technologies capables de préserver l’intégrité de ce milieu confiné.
Les objectifs critiques de sûreté opérationnelle
Dans un tunnel à 500 mètres sous terre, la gestion de l’air, de l’humidité et de la propreté atmosphérique n’est pas seulement une question de confort pour les ingénieurs et techniciens ; c’est un impératif de sûreté.
La ventilation des galeries doit être sectorisée pour :
- Éviter le transport de poussières de silice issues du creusement vers les zones d’expérimentation thermique.
- Isoler les galeries en cas d’incendie ou d’incident technique.
- Maîtriser l’hygrométrie pour limiter la dessiccation ou le gonflement des parois argileuses non revêtues.
C’est précisément pour matérialiser ces frontières dynamiques que la technologie du barrage gonflable souterrain trouve sa légitimité absolue.
La technologie du bouchon de tunnel gonflable – principes et concepts
Qu’est-ce qu’un obturateur pneumatique de grande dimension ?
Un bouchon de tunnel gonflable est une structure tridimensionnelle flexible, manufacturée à partir de textiles techniques composites hautement résistants.
Une fois positionné dans la section transversale d’une galerie, il est mis sous pression à l’aide d’air comprimé ou de soufflantes dédiées.
En se gonflant, la structure épouse fidèlement le profil de la roche ou de l’intrados en béton du tunnel, créant ainsi une cloison étanche immédiate sans nécessiter de fixations mécaniques intrusives (ni vis, ni ancrages, ni mortier).
Anatomie d’une structure gonflable haute performance
Pour comprendre l’efficacité de cette technologie, il convient d’analyser ses composants structuraux :
- L’enveloppe externe (blindage textile) : tissu de fils de polyester ou de polyamide à haute ténacité, tissé selon des armures spécifiques pour résister aux agressions mécaniques (abrasion par la roche, poinçonnement par les aspérités, déchirures).
- La Matrice d’Étanchéité (Enduction) : une couche de polymère — principalement du polychlorure de vinyle (PVC) de formulation avancée, ou de polyuréthane (PU) — appliquée sur les deux faces du tissu pour bloquer toute migration moléculaire de l’air ou des gaz.
- Les éléments de connectique (valves et manomètres) : Des points d’injection d’air robustes couplés à des systèmes de régulation de pression automatique, garantissant que la structure maintient son expansion optimale malgré les variations de température ou de pression atmosphérique de la galerie.
- Les systèmes de manutention : sangles de levage, points d’ancrage légers pour le positionnement initial, et sacs de transport intégrés permettant un déploiement logistique agile par un nombre restreint d’opérateurs.
Les enjeux stratégiques du bouchon gonflable à Bure
L’isolation hermétique des secteurs expérimentaux
Au sein du laboratoire de l’ANDRA, la cohabitation entre des activités de nature différente est quotidienne.
D’un côté, des machines excavatrices (tunneliers, mineurs continus) tracent de nouvelles galeries, libérant d’importantes quantités de poussières de silice et d’humidité.
De l’autre, des niches technologiques abritent des capteurs de déformation microscopique, des fibres optiques et des instruments de mesure thermique ultra-sensibles qui exigent une atmosphère d’une propreté absolue.
Le bouchon de tunnel intervient comme une frontière hermétique mobile. En étanchéifiant instantanément une galerie de liaison, il empêche le transfert aéraulique des sédiments pulvérulents d’un secteur à l’autre, protégeant ainsi l’intégrité des données scientifiques collectées.
Une flexibilité opérationnelle face à la dynamique du chantier
Un milieu souterrain en phase de recherche est par définition plastique et changeant.
Les configurations de test évoluent de semaine en semaine.
Un bouchon rigide paralyserait l’avancement des galeries ou nécessiterait des travaux de démolition fastidieux et générateurs de nouvelles poussières.
La structure gonflable résout cette équation complexe par son agilité intrinsèque :
- Montage rapide : dépliage de la membrane au sol, raccordement au réseau d’air comprimé ou à un compresseur mobile, et mise en pression. En moins d’une heure, la galerie est condamnée de manière étanche.
- Démontage instantané : ouverture des vannes de décharge, évacuation de l’air, repliage de la bâche sur elle-même. La galerie redevient totalement libre pour le passage des engins de transport de déblais ou des personnels.
L’optimisation et l’établissement des protocoles futurs
Les essais actuellement menés avec ce bouchon de tunnel pneumatique ne se limitent pas à résoudre des problèmes immédiats ; ils servent de banc d’essai pour le futur centre de stockage industriel à grande échelle.
Ces tests visent à cartographier avec précision :
- La cinétique de déploiement en conditions de stress ou d’urgence (scénarios de sécurité).
- L’efficacité à long terme de l’étanchéité sous l’effet des gradients de pression induits par la ventilation générale du réseau souterrain.
- L’usure de la membrane au contact répété des parois rugueuses en roche argileuse.
Ces analyses permettront de codifier les futurs manuels d’exploitation de Cigéo, garantissant que lors de la phase industrielle complète, les équipes disposeront de procédures d’isolation d’une fiabilité absolue.
Caractéristiques techniques et propriétés physico-chimiques du matériau
La science des matériaux : le choix du PVC de haute qualité
Le choix du matériau constitutif de la membrane gonflable ne tolère aucune approximation en milieu nucléaire et souterrain.
Le matériau polymère employé est un PVC (polychlorure de vinyle) de grade industriel supérieur, enrichi d’additifs spécifiques.
Résistance mécanique élevée
La bâche composite présente une résistance à la rupture par traction et à la déchirure amorcée extrêmement élevée.
Cela permet à la structure de supporter des pressions de gonflage internes substantielles et de résister aux forces de cisaillement exercées par les parois rocheuses irrégulières ou rugueuses du tunnel.
Comportement au feu et propriétés ignifuges
Le milieu souterrain est particulièrement sensible au risque d’incendie, l’évacuation des fumées étant intrinsèquement complexe.
Le PVC utilisé bénéficie d’un traitement d’ignifugation de pointe, répondant aux classifications de réaction au feu les plus strictes (normes de type M1, M2 ou Euroclasses équivalentes).
En cas d’exposition à une flamme ou à une source de chaleur intense issue d’un court-circuit ou d’un moteur thermique, le matériau est auto-extinguible : il ne propage pas le feu et ne génère pas de gouttes enflammées.
Résistance chimique et durabilité atmosphérique
L’atmosphère d’un laboratoire souterrain profond peut être chargée d’émanations de gaz endogènes, d’hydrocarbures liés au fonctionnement des engins, et d’un taux d’humidité relative frisant parfois la saturation (proche de 100%).
Le composite PVC présente une inertie chimique totale face aux huiles, aux solvants légers, ainsi qu’une résistance absolue à la moisissure, à l’hydrolyse et au pourrissement bactérien.
L’architecture tridimensionnelle : géométrie et épousement des parois
Un tunnel excavé n’est jamais un cylindre parfait. Qu’il soit réalisé au tunnelier (profil circulaire régulier) ou à l’explosif/mineur continu (profil en fer à cheval avec d’importantes irrégularités), le contour d’une galerie présente des micro-reliefs, des fractures et des ondulations.
La structure pneumatique exploite la flexibilité de sa membrane pour résoudre ce problème.
Sous l’effet de la pression de gonflage interne, la surface périphérique du bouchon se comporte comme un coussin adaptatif.
Elle s’écrase doucement dans les anfractuosités de la roche, épousant chaque interstice.
Cette déformation plastique contrôlée permet d’obtenir un taux d’étanchéité aéraulique global proche de 99%, interdisant le passage des flux de poussières volantes sans nécessiter l’ajout de joints d’étanchéité périphériques additionnels.
Le système de maintien de pression et d’étanchéité active
Une fois le gonflage initial effectué, le bouchon doit impérativement conserver sa rigidité structurelle pour ne pas s’affaisser, ce qui annulerait son effet de barrière.
Pour ce faire, le dispositif intègre des valves anti-retour de sécurité à haut débit et peut être couplé à une centrale de régulation pressostatique autonome.
Si une baisse de pression interne est détectée (due par exemple à une baisse thermique de l’air ambiant de la galerie), le système réinjecte automatiquement la quantité d’air requise.
Inversement, une soupape de surpression mécanique protège l’enveloppe contre tout risque d’éclatement en cas de hausse subite de la température extérieure.
Analyse des cas d’usage et validation expérimentale en milieu souterrain
Les applications concrètes de cette barrière pneumatique au sein du site de Bure se structurent autour de trois axes fondamentaux de recherche et de développement opérationnel.
La gestion dynamique de l’air et des poussières
L’excavation mécanique de roches dures ou semi-dures engendre une production continue de particules de silice de granulométrie variable, allant des poussières grossières aux particules PM2.5 et PM10, hautement nocives pour la santé humaine et abrasives pour les équipements technologiques.
En barrant les galeries de retour d’air ou les galeries adjacentes grâce au bouchon gonflable, les ingénieurs peuvent sectoriser les flux de ventilation.
Les poussières sont ainsi confinées au plus près du front de taille et peuvent être captées efficacement par les systèmes d’aspiration et de filtration industriels locaux, sans polluer le reste du réseau du laboratoire.
L’évaluation de la tenue des matériaux et des parois
La roche callovo-oxfordienne réagit aux variations atmosphériques.
Une exposition prolongée à un air trop sec provoque une désaturation hydrique de la roche, entraînant des microfissurations.
À l’inverse, un apport massif d’humidité peut induire des pressions de gonflement.
Le bouchon gonflable permet de créer de véritables « chambres climatiques souterraines isolées ».
En scellant une section de tunnel expérimentale à l’aide de deux bouchons, les scientifiques peuvent modifier artificiellement l’humidité et la température de cette zone fermée pour observer en temps réel, grâce à des capteurs de déplacement, le comportement de la roche argileuse nue ou du revêtement en béton.
La mesure de l’efficacité des systèmes d’isolation globaux
Dans le concept de sûreté de Cigéo, le confinement doit pouvoir être rétabli de manière sectorielle en cas d’incident (par exemple, un dégagement de fumée ou une rupture de canalisation).
Le bouchon gonflable sert de prototype de test pour évaluer la capacité opérationnelle des équipes à compartimenter une zone en un temps record.
Les essais mesurent la perméabilité résiduelle du système global, la vitesse de mise en pression de l’obturateur, et la stabilité de la structure face à un différentiel de pression aéraulique généré de part et d’autre de la cloison.
Les avantages opérationnels en conditions souterraines extrêmes
Travailler à 500 mètres sous le niveau du sol impose des contraintes logistiques drastiques.
Le succès d’une technologie dépend autant de ses performances intrinsèques que de sa facilité d’intégration dans la routine des chantiers souterrains.
Un montage express pour une réduction drastique de la pénibilité
Les méthodes classiques de fermeture de tunnel nécessitent le transport de poutres de bois, d’éléments métalliques ou le coulage de voiles de béton.
Ces opérations se traduisent par des heures de manutention lourde pour les compagnons dans des espaces confinés, des risques d’accidents accrus et une immobilisation prolongée de la galerie.
Le bouchon gonflable se caractérise par une légèreté structurelle remarquable par rapport à son volume déployé.
Une fois dégonflé et plié, il occupe un espace minimal, facilement transportable sur une palette ou à l’arrière d’un véhicule de service léger.
Son installation s’effectue sans aucun outil de forage ou de fixation lourde :
- Positionnement au sol à l’emplacement précis requis.
- Déploiement manuel initial de la bâche le long du radier.
- Raccordement au circuit pneumatique.
- Gonflage contrôlé : la structure s’élève d’elle-même, s’expanse vers le haut et les côtés, et vient se caler fermement contre la voûte du tunnel.
Une parfaite préservation de la roche hôte
La réglementation environnementale et de sûreté de l’ANDRA concernant l’intégrité de la roche argileuse est intransigeante.
Tout perçage, ancrage ou utilisation de produits chimiques (résines de scellement) est susceptible de créer des voies de transfert préférentielles pour l’eau ou les gaz au sein de la roche, dégradant à terme ses qualités de confinement naturel.
Le bouchon pneumatique exerce une pression d’appui radiale parfaitement répartie sur toute la surface de contact.
Il n’induit aucun pic de contrainte mécanique locale et ne génère aucune microfissure dans l’argile.
Lorsque le bouchon est retiré, la paroi retrouve son état initial exact, vierge de toute modification anthropique.
Cette absence totale d’impact structurel est un atout décisif pour la préservation à long terme de la barrière géologique.
Une rentabilité économique par la réutilisabilité multi-sites
Contrairement aux cloisons de chantiers jetables qui doivent être détruites au marteau-piqueur après usage — générant d’importants volumes de déchets gravillonneux qu’il faut ensuite remonter en surface —, le bouchon de tunnel gonflable s’inscrit dans une logique d’économie circulaire et d’efficacité industrielle.
Conçu pour endurer des centaines de cycles de gonflage et de dégonflage, il peut être déplacé de galerie en galerie au fur et à mesure de l’avancement des travaux.
Cette longévité opérationnelle amortit rapidement l’investissement initial et réduit considérablement l’empreinte matérielle et logistique globale du chantier souterrain.
Perspectives futures et industrialisation du concept pour le stockage définitif
De la phase de test au laboratoire à l’exploitation industrielle de Cigéo
Les données accumulées lors des tests au sein du laboratoire de Bure préparent activement la future phase de construction et d’exploitation industrielle de Cigéo, dont la mise en service est projetée à l’horizon des prochaines décennies après l’obtention des autorisations réglementaires requises.
Dans l’infrastructure finale, qui comptera des dizaines de kilomètres de galeries de stockage réparties sur une surface de plusieurs kilomètres carrés, le besoin en obturateurs mobiles sera démultiplié.
Les bouchons gonflables de demain intégreront des innovations directes issues des retours d’expérience actuels :
- Systèmes de communication intégrés : Capteurs de pression connectés sans fil (IoT) transmettant en continu l’état de santé de la structure au poste de supervision centralisé en surface.
- Matériaux à empreinte carbone réduite : Remplacement progressif des enductions classiques par des polymères biosourcés ou hautement recyclables, sans concession sur les performances de résistance au feu et de tenue mécanique.
- Architectures modulaires emboîtables : Conception de bouchons segmentés capables de s’assembler entre eux pour obturer des carrefours complexes ou des galeries de sections exceptionnelles.
Un modèle transposable à l’ensemble de l’industrie du tunnel
L’innovation développée pour relever les exigences extrêmes du projet Cigéo possède un potentiel de transfert technologique immense vers d’autres secteurs du génie civil et de l’industrie :
- Tunnels de transport (Ferroviaire, Routier) : Isolation rapide de sections de tunnels routiers ou ferroviaires lors d’opérations de maintenance nocturne ou pour le confinement des fumées en cas d’incendie majeur.
- Mines et Carrières Souterraines : Barrages anti-grisou ou cloisons d’urgence pour sceller des poches de gaz toxiques ou arrêter des venues d’eau soudaines.
- Réseaux d’Assainissement Métropolitains : Obturateurs de grands collecteurs d’eaux usées pour permettre des inspections à sec sans dérivation lourde des flux hydrauliques.
Pour conclure…
La gestion des déchets hautement radioactifs au sein du projet Cigéo représente l’un des chantiers scientifiques et industriels les plus rigoureux et les plus surveillés de notre époque.
Dans cet univers souterrain où la marge d’erreur est inexistante, chaque avancée technologique doit conjuguer performance absolue, simplicité de mise en œuvre et respect total du milieu naturel récepteur.
Le développement et la validation expérimentale du bouchon de tunnel gonflable en composite PVC haute performance incarnent parfaitement cette quête d’excellence.
En apportant une solution élégante et agile au problème complexe de la sectorisation aéraulique et du confinement des poussières, ce dispositif s’affirme bien plus qu’un simple équipement de chantier temporaire : il se positionne comme un rouage technologique indispensable, un pilier de la sûreté opérationnelle au cœur du laboratoire de Bure.
À travers sa capacité unique à sceller hermétiquement l’espace en préservant intacte la structure géologique de la roche argileuse, cette structure gonflable sur mesure démontre que l’innovation textile et l’ingénierie pneumatique ont un rôle de premier plan à jouer dans l’avenir du génie civil souterrain et de la sécurité industrielle globale.
Alors que Cigéo continue de dessiner les contours de la transition et de la responsabilité environnementale à très long terme, les technologies de confinement souple prouvent, jour après jour, sous la terre de Bure, leur efficacité technique et leur pertinence stratégique indéniable.

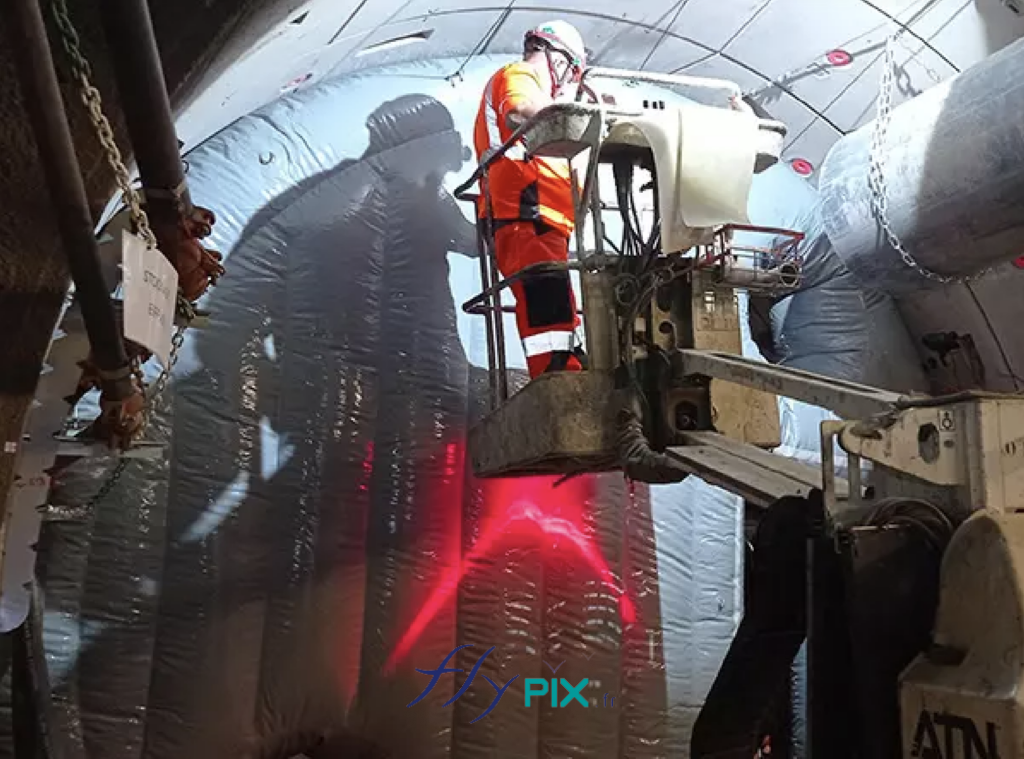

Un autre exemple de structure gonflable bouchon de tunnel, dans un autre contexte :
