Dans le paysage contemporain du bâtiment et des travaux publics, la maîtrise de l’environnement sonore s’est hissée au rang des priorités stratégiques majeures.
Les métropoles modernes, caractérisées par une densification urbaine sans précédent et une sensibilité accrue des populations aux nuisances environnementales, imposent désormais des contraintes d’une rigueur absolue aux entreprises de construction.
C’est tout particulièrement le cas au cœur de la capitale française, où la préservation de la tranquillité des riverains et la continuité d’activité des enseignes de prestige constituent des défis quotidiens pour les donneurs d’ordres.
C’est dans ce contexte hautement exigeant que s’inscrit l’adoption de technologies d’insonorisation de rupture, à l’instar des structures de confinement phonique pneumatiques.
À travers l’analyse de chantiers emblématiques associant des acteurs de premier plan tels que le groupe de construction Bouygues et la maison de haute couture Chanel à Paris, ce document dresse un panorama complet, approfondi et technique d’une innovation appelée à redéfinir les standards de la gestion acoustique sur site : le panneau acoustique gonflable.
Nous fournissons :
- 3 Descendeurs, Aéroport de Paris, Airbus, Alstom, Andra, Armée Française, Bouygues Bâtiment, Celeste Airships, Chantiers Modernes, Cnes, Cnrs, Colas, Colas Rail, Croix Rouge Française, Croissant Rouge, Eads, EDF, Eurovia, Fayat, Flexi France, Gendarmerie Nationale, Groupe Bollore, IrvinGQ France SAS, Marine Nationale, Marti Group, Ministère de la Défense, Ministère des Armées, NJ Décobéton, Nexter, Noé Jacquier, Nouvetra, OGB Lux, Protection Civile, Ratp, Razel-Bec, Sade, Samu, Sdis, Sefrim Environnement, Smur, Sncf, Sol Environnement, Technip, Thales, Valgo, Vinci, Wabtec…
L’urbanisation galopante et la nécessité constante de moderniser le patrimoine bâti existant transforment les centres-villes en d’immenses chantiers permanents.
Si ces mutations sont le gage du dynamisme économique et culturel des métropoles, elles génèrent inévitablement des frictions avec l’écosystème local.
Parmi toutes les nuisances induites par l’activité de construction (poussière, vibrations, perturbation des flux circulatoires), la pollution sonore demeure la plus intensément ressentie et la moins tolérée par la population.
La réalisation de travaux de restructuration lourde, de démolition partielle, de piquetage de dalles en béton ou encore d’excavation en site occupé requiert l’usage d’outillages hautement émissifs sur le plan sonore.
Les marteaux-piqueurs, les brise-béton hydrauliques, les carotteuses et autres meuleuses produisent des niveaux de pression acoustique qui dépassent très largement les seuils de confort auditif.
Sans protection adéquate, ces ondes de choc acoustiques se propagent de manière omnidirectionnelle, impactant non seulement les ouvriers opérant sur le site, mais également les résidents des immeubles adjacents, les passants et les activités commerciales de proximité.
Pour répondre à cette problématique sans paralyser l’activité économique, l’ingénierie acoustique a dû opérer une révolution conceptuelle.
Les dispositifs d’insonorisation traditionnels, souvent lourds, rigides, complexes à installer et peu évolutifs, cèdent progressivement la place à des systèmes agiles, performants et hautement modulables.
Les parois de confinement phonique gonflables incarnent parfaitement cette nouvelle ère de la protection acoustique mobile.
En combinant la physique des matériaux polymères de haute résistance, les lois de la thermodynamique des fluides sous pression et les principes fondamentaux de l’atténuation des ondes sonores, ces structures apportent une réponse polyvalente et immédiatement opérationnelle aux chantiers les plus complexes de la capitale.
Vidéo ici : tente caisson anti-bruit gonflable, réduction de bruit anti-acoustique, enveloppe PVC 0.6 mm double peau capitonnée
Ci-dessous : des exemples de murs et d’écrans gonflables pour la réduction de bruits et des nuisances sonores :
- Playlist : https://www.youtube.com/playlist?list=PLJN9CI-mhN1shZsmtbZCzZ116ZM5_xe__
- Chaîne Youtube : https://www.youtube.com/channel/UCryYP3OT6vHUydIcJHjqPpw/
Subscribe to my channel
La problématique du bruit en milieu urbain dense et le contexte parisien
L’impact des chantiers sur la santé et la tranquillité publique
Les effets délétères de l’exposition prolongée ou répétée à des niveaux sonores élevés ne se limitent pas à une simple sensation de gêne passagère.
Les recherches en médecine environnementale et en oto-rhino-laryngologie démontrent de manière unanime que la pollution sonore constitue un facteur de risque majeur pour la santé publique.
Au-delà des risques évidents de fatigue auditive ou de traumatismes acoustiques pour les compagnons présents sur le chantier, les populations riveraines subissent des impacts indirects mais tout aussi graves.
Le bruit généré par les travaux de chantier, caractérisé par sa nature impulsive, intermittente et souvent imprévisible, perturbe gravement les cycles de sommeil, altère la concentration des personnes travaillant à domicile ou dans les bureaux voisins, et engendre un état de stress chronique.
Ce stress se traduit par une sécrétion accrue de cortisol et d’adrénaline, augmentant à terme les risques de pathologies cardiovasculaires, d’hypertension artérielle et de troubles anxio-dépressifs.
Dans une ville comme Paris, où la densité de population est l’une des plus élevées d’Europe, la moindre source de nuisance sonore non maîtrisée peut affecter des milliers d’individus en quelques minutes seulement.
Le cadre réglementaire strict de la métropole parisienne
Consciente de ces enjeux de santé publique, la municipalité parisienne, de concert avec la préfecture de police, applique un arsenal réglementaire particulièrement rigoureux en matière de lutte contre les bruits de chantier.
Les dispositions du code de la santé publique, complétées par les arrêtés préfectoraux spécifiques à la ville de Paris, définissent des plages horaires extrêmement strictes pour la réalisation des travaux bruyants et fixent des seuils d’émergence globale à ne pas dépasser.
L’émergence est définie comme la différence entre le niveau de bruit ambiant comportant le bruit particulier du chantier et le niveau du bruit résiduel en l’absence de ce dernier.
En zones résidentielles, les limites d’émergence autorisées sont si basses qu’un simple travail de piquetage ou de tronçonnage sans protection acoustique immédiate constitue d’emblée une infraction caractérisée.
Les sanctions peuvent aller de l’amende administrative à l’arrêt pur et simple du chantier par les forces de l’ordre, entraînant des pertes financières colossales pour les entreprises de construction et des retards de livraison préjudiciables.
L’exigence absolue des chantiers de prestige : l’exemple de Chanel à Paris
Lorsque des travaux de rénovation ou d’aménagement intérieur doivent être menés pour le compte de maisons de haute couture ou d’enseignes de luxe, le niveau d’exigence franchit un palier supplémentaire.
Prenons le cas d’une opération d’envergure menée pour la maison Chanel à Paris, au sein de ses adresses historiques de la rue du Faubourg-Saint-Honoré, de la place Vendôme ou de la rue Cambon.
Dans ces temples du luxe, l’expérience client repose sur un environnement feutré, calme et exclusif.
Il est rigoureusement impensable que les salons de vente, les ateliers de haute couture ou les bureaux de la direction soient importunés par des bruits de perforation, de démolition ou de restructuration structurelle provenant de zones contiguës en travaux.
La moindre nuisance sonore perçue par la clientèle haut de gamme altère l’image de marque de la maison de luxe et peut se traduire par un préjudice commercial immédiat.
De même, les hôtels de luxe et les résidences de grand standing voisins n’autorisent aucune marge d’erreur.
C’est dans ce cadre d’exigence extrême que des constructeurs de premier plan, tels que le groupe Bouygues, doivent concevoir et déployer des stratégies d’isolation phonique d’une efficacité absolue, capables d’annihiler le bruit à sa source même.
Qu’est-ce qu’un panneau acoustique gonflable ?
Définition et concept de base
Un écran de réduction sonore pneumatique est un dispositif modulaire temporaire conçu pour intercepter, absorber et dissiper les ondes acoustiques générées par des activités de construction, de maintenance ou de démolition.
Contrairement aux écrans acoustiques rigides classiques construits en béton, en bois ou en tôles métalliques associées à de la laine de roche, le panneau gonflable tire sa rigidité structurelle d’une enveloppe pressurisée par de l’air.
Ce concept repose sur l’association astucieuse d’une membrane externe étanche et résistante, de compartiments internes structurés et de matériaux absorbants de haute technologie.
Lorsqu’il est dégonflé, le panneau se présente sous la forme d’une bâche souple, compacte et légère, facilement transportable dans un véhicule utilitaire léger.
Une fois acheminé sur la zone d’intervention, il est raccordé à une turbine de gonflage ou à un compresseur d’air qui, en quelques dizaines de secondes, lui donne sa forme tridimensionnelle, sa rigidité et ses propriétés d’isolation acoustique opérationnelles.
Anatomie et matériaux de haute performance
La conception d’une barrière d’insonorisation gonflable fait appel à des technologies de pointe en matière de sciences des matériaux.
L’enveloppe extérieure est généralement réalisée en tissus synthétiques de type polyester ou polyamide de haute ténacité, enduits sur leurs deux faces de polychlorure de vinyle (PVC) ou de polyuréthane (PU).
Cette membrane composite subit des traitements spécifiques pour acquérir des propriétés indispensables à une utilisation intensive sur les chantiers de construction :
- résistance mécanique extrême : le support textile offre une résistance élevée à la déchirure, à la perforation, à l’abrasion et aux projections d’étincelles ou de gravillons.
- traitement ignifuge : pour se conformer aux réglementations de sécurité incendie en vigueur dans les établissements recevant du public (ERP) et sur les chantiers intérieurs, les matériaux sont classés non feu selon les normes en vigueur (par exemple, classement M1 en France ou Euroclasse B-s2, d0).
- résistance aux intempéries et aux rayons uv : les enductions de protection garantissent que le panneau conserve son intégrité structurelle et esthétique lorsqu’il est exposé de manière prolongée au soleil, à la pluie, au gel ou aux atmosphères urbaines polluées.
À l’intérieur de cette enveloppe pressurisée se cache le véritable moteur de la performance acoustique du système.
L’espace interne n’est pas simplement rempli d’air ; il abrite une architecture complexe combinant des chambres à air amortissantes et des couches de mousses acoustiques à cellules ouvertes ou de feutres synthétiques denses.
Ces matériaux internes sont sélectionnés pour leur capacité à piéger les molécules d’air mises en mouvement par les ondes sonores incidentes, transformant ainsi l’énergie acoustique en énergie thermique microscopique.
Principe de fonctionnement physique : l’atténuation par absorption et réflexion
Pour comprendre l’efficacité d’une barrière phonique gonflable, il convient de se pencher sur la physique ondulatoire du son.
Lorsqu’une onde sonore rencontre un obstacle physique, son énergie se divise en trois composants distincts : une partie est réfléchie vers la source, une partie est absorbée au sein de l’obstacle, et le solde restant est transmis à travers l’obstacle vers l’espace à protéger.
Le panneau acoustique gonflable agit sur ces trois vecteurs de manière synergique :
- la réflexion contrôlée : la face du panneau orientée vers la source de bruit présente une impédance acoustique spécifique. Contrairement aux surfaces dures qui renvoient le son de manière brutale (créant des phénomènes d’écho et de réverbération qui augmentent le niveau sonore global de la zone de travail), la texture et la géométrie de la membrane extérieure amortissent la réflexion primaire.
- l’absorption haute performance : l’onde sonore qui pénètre à l’intérieur de la structure traverse l’enveloppe polymère et pénètre dans les compartiments internes d’absorption. Dans ces milieux poreux ou fibreux, les oscillations de pression d’air rencontrent une résistance visqueuse élevée. Les frottements de l’air contre les parois des micro-cavités de la mousse ou des fibres du feutre dissipent l’énergie acoustique. L’onde sonore s’atténue ainsi de manière spectaculaire à l’intérieur même du panneau.
- le principe de la masse-ressort-masse pneumatique : la configuration à double paroi séparée par une lame d’air sous pression recrée à l’échelle d’une structure mobile le principe constructif éprouvé de la cloison acoustique haute performance. La membrane externe face émettrice constitue la première masse, l’air sous pression combiné aux matériaux absorbants internes fait office de ressort amortisseur, et la membrane arrière constitue la seconde masse. Cette configuration permet de bloquer la transmission des basses fréquences, habituellement si difficiles à arrêter avec des écrans légers traditionnels.
Les avantages opérationnels détaillés des barrières acoustiques gonflables
Rapidité de déploiement et simplicité d’utilisation
Dans le secteur du bâtiment, le temps est une ressource précieuse dont la maîtrise conditionne directement la rentabilité d’une opération.
Les solutions traditionnelles d’insonorisation de chantier souffrent d’un handicap majeur : leur mise en œuvre requiert une planification logistique lourde, l’intervention de compagnons spécialisés et de nombreuses heures de travail avant même de pouvoir démarrer les tâches productives.
L’écran phonique gonflable balaie ces contraintes opérationnelles :
- une logistique simplifiée à l’extrême : un panneau acoustique gonflable couvrant une surface de protection de plusieurs mètres carrés pèse généralement moins d’une vingtaine de kilogrammes lorsqu’il est replié. Il peut être conditionné dans un sac de transport ergonomique, permettant à un seul opérateur de l’acheminer sans effort, même dans les zones d’accès les plus complexes (escaliers étroits, ascenseurs de chantiers, sous-sols techniques).
- un montage sans outils : l’installation ne nécessite aucune vis, aucun boulon, aucun outil de coupe ni aucune structure d’échafaudage. Il suffit de déplier le panneau au sol, de raccorder le tuyau de la turbine de gonflage à la valve quart de tour de la structure, et de mettre l’équipement sous tension. En l’espace de deux à trois minutes, la barrière se dresse, se rigidifie et atteint sa pression de service nominale.
- une mise en sécurité immédiate : dès la fin du processus de gonflage, le dispositif est opérationnel à 100 %. Les travaux émissifs peuvent débuter sur-le-champ, éliminant les temps d’arrêt de production et les phases de préparation fastidieuses.
Flexibilité géométrique et adaptabilité aux configurations complexes
Chaque chantier de construction ou de rénovation présente une configuration spatiale unique, parsemée d’obstacles structurels, de réseaux techniques apparents et de contraintes d’accessibilité.
Les solutions d’insonorisation rigides se heurtent systématiquement à ces particularités architecturales, laissant subsister des failles acoustiques par lesquelles le bruit s’échappe librement.
La nature pneumatique des écrans gonflables leur confère une souplesse d’adaptation inégalée :
- l’épousage parfait des formes : sous l’effet de sa pression interne modérée, le panneau gonflable est capable de se déformer légèrement pour épouser parfaitement les contours d’un poteau en béton, d’une poutre métallique, d’une canalisation suspendue ou d’un mur irrégulier. Cette capacité de déformation élimine les espaces vides et garantit une étanchéité acoustique optimale sur tout le périmètre de la barrière.
- la modularité par assemblage : les panneaux sont conçus comme des blocs de construction modulaires. Grâce à des systèmes de liaison rapides et étanches (tels que des bandes auto-agrippantes industrielles de grande largeur, des fermetures à glissière renforcées ou des rabats magnétiques), il est possible de coupler plusieurs panneaux entre eux en quelques instants. On peut ainsi constituer une paroi continue de grande longueur, ériger un capotage complet autour d’une machine particulièrement bruyante, ou créer une cabine acoustique fermée sur quatre faces et dotée d’un plafond insonorisé.
- une adaptation tridimensionnelle : que les travaux se déroulent dans un couloir étroit, sous une rampe d’escalier, dans un sous-sol technique à faible hauteur sous plafond ou sur un échafaudage de façade, le panneau gonflable s’ajuste avec précision. Il peut être suspendu à une structure existante grâce à ses œillets d’ancrage périphériques, posé librement sur le sol à l’aide de ses pieds stabilisateurs gonflables, ou bridé contre une paroi.
Performances d’isolation phonique exceptionnelles et vérifiées
La légèreté et la mobilité des structures gonflables ne se font en aucun cas au détriment de leur efficacité acoustique.
Bien au contraire, l’ingénierie qui préside à leur conception permet d’atteindre des niveaux d’atténuation sonore qui rivalisent avec des cloisons de construction traditionnelles beaucoup plus lourdes.
Les performances des écrans gonflables sont validées par des essais rigoureux menés en laboratoires d’acoustique indépendants, conformément aux normes internationales (notamment la norme NF EN ISO 10140 relative à la mesure de l’isolement acoustique des éléments de construction, et la norme NF EN ISO 354 pour la mesure de l’absorption acoustique).
Les résultats de ces tests mettent en évidence des caractéristiques exceptionnelles :
- une atténuation globale remarquable : l’indice d’affaiblissement acoustique pondéré (noté $R_w$) des panneaux gonflables haut de gamme oscille généralement entre $15 \text{ dB}$ et plus de $25 \text{ dB}$, selon l’épaisseur de la structure et la nature des absorbants internes mis en œuvre. En termes de perception humaine, une diminution de $10 \text{ dB}$ équivaut à diviser par deux la sensation d’intensité sonore perçue. Une atténuation de $20 \text{ dB}$ représente donc une réduction de près de 75 % de la pression acoustique ressentie par l’oreille humaine, transformant un vacarme assourdissant en un bruit de fond tout à fait supportable.
- une performance étendue sur tout le spectre fréquentiel : de nombreuses solutions légères d’insonorisation ne se montrent efficaces que dans les hautes fréquences (sons aigus). Or, les nuisances de chantier les plus perturbatrices et les plus difficiles à traiter résident souvent dans les basses fréquences (bruits sourds de percussion, vibrations de moteurs diesel, grondements de démolition). Grâce au principe physique du résonateur pneumatique et à la densité contrôlée de ses composants internes, le panneau acoustique gonflable offre une courbe d’atténuation remarquablement équilibrée, garantissant une protection efficace contre les sons graves comme contre les sons aigus.
Légèreté, portabilité et réduction drastique de l’empreinte logistique
La logistique urbaine dans une métropole comme Paris s’apparente fréquemment à un casse-tête pour les conducteurs de travaux.
Les restrictions de circulation, les difficultés de stationnement, les zones de livraison exiguës et les interdictions d’accès aux véhicules de grand gabarit compliquent singulièrement l’acheminement des matériaux de chantier classiques.
Sous cet angle, la barrière phonique gonflable s’impose comme la solution logistique par excellence :
- une réduction de volume spectaculaire : le rapport entre le volume d’utilisation d’un panneau gonflé et son volume de stockage une fois dégonflé et plié peut atteindre un facteur de 1 à 20. Une flotte complète de panneaux capables d’insonoriser un espace de travail entier peut être rangée à l’arrière d’un simple break ou d’un petit fourgon électrique de livraison urbaine. On élimine ainsi le recours à des camions de transport lourds, gourmands en carburant et soumis à des restrictions de circulation strictes dans le centre de Paris.
- une manutention simplifiée et sécurisée : le faible poids des panneaux (généralement compris entre 12 et 25 kilogrammes selon les dimensions) permet d’éliminer totalement le recours à des équipements de levage mécanisés (grues, chariots élévateurs, palans). Les compagnons peuvent manipuler les équipements en toute sécurité, réduisant à néant les risques d’accidents du travail liés à la manutention de charges lourdes ou à la chute d’éléments rigides.
- un stockage minimaliste : lorsqu’ils ne sont pas déployés, les panneaux se rangent sur des étagères de stockage standard dans les dépôts de l’entreprise, n’occupant qu’une fraction de l’espace habituellement requis pour des cloisons d’insonorisation rigides.
Durabilité environnementale et économie circulaire
La transition écologique du secteur du bâtiment impose de rompre avec la logique linéaire du « produire, utiliser, jeter ».
Les cloisons acoustiques temporaires construites sur mesure à base de plaques de plâtre, de rails métalliques et de laine de verre sont systématiquement détruites et mises au rebut à la fin des chantiers.
Ces pratiques génèrent d’immenses volumes de déchets de chantier difficiles à recycler, encombrant les centres de tri et grevant le bilan carbone des opérations immobilières.
Le panneau acoustique gonflable s’inscrit résolument dans une démarche d’économie circulaire et de développement durable :
- un cycle de vie ultra-long : les matériaux composites polymères à haute résistance mis en œuvre pour la fabrication des enveloppes gonflables garantissent une longévité de plusieurs années, même dans les conditions de chantier les plus rudes. Les panneaux sont conçus pour subir des centaines de cycles de gonflage et de dégonflage sans altération de leurs propriétés physiques ou de leur étanchéité.
- un entretien d’une grande simplicité : la surface lisse et étanche de la bâche PVC extérieure permet un nettoyage rapide et efficace à l’aide d’un simple nettoyeur haute pression ou d’une éponge avec un détergent doux. Les traces de boue, de plâtre, de peinture ou de poussière de béton s’éliminent facilement, redonnant au matériel un aspect propre et professionnel pour le chantier suivant.
- une réparabilité intégrale : à l’instar des équipements de rafting ou des structures pneumatiques professionnelles, le panneau gonflable est entièrement réparable sur site ou en atelier. En cas de perforation accidentelle provoquée par un outil tranchant ou un choc violent, l’application d’une pièce de matière polymère spécifique à l’aide d’une colle structurelle ou d’une soudure à air chaud permet de restaurer instantanément l’étanchéité et la rigidité de la structure, prolongeant ainsi sa durée de vie opérationnelle.
Mise en œuvre technique et méthodologie sur le terrain
La phase de diagnostic et de préparation acoustique
L’installation de barrières d’insonorisation gonflables ne s’improvise pas ; elle doit s’inscrire dans une démarche rigoureuse d’ingénierie acoustique prévisionnelle.
Avant de déployer les premiers équipements sur le chantier, les ingénieurs acousticiens procèdent à une analyse détaillée de l’environnement sonore :
- la caractérisation des sources de bruit : il s’agit d’identifier précisément la nature des équipements bruyants qui seront utilisés sur le chantier (marteaux-piqueurs, scies à sol, compresseurs, etc.), de mesurer leur niveau de puissance acoustique par bandes d’octaves, et d’évaluer la directivité de leurs émissions sonores.
- l’analyse de l’environnement récepteur : les acousticiens localisent les zones les plus sensibles aux nuisances sonores, qualifiées de « points de réception » ou « cibles » (logements des riverains, bureaux d’entreprises voisines, commerces, espaces de vente de prestige). Ils mesurent le niveau de bruit résiduel existant en l’absence de travaux, afin de déterminer le seuil d’émergence réglementaire à ne pas franchir.
- la modélisation de la propagation sonore : à l’aide de logiciels de simulation acoustique en trois dimensions, les ingénieurs modélisent le chantier et son environnement urbain. Ils simulent la propagation des ondes sonores et évaluent l’efficacité des différents scénarios d’implantation des barrières gonflables. Cette étape permet de déterminer la hauteur optimale des écrans, leur positionnement stratégique par rapport à la source de bruit et la géométrie de confinement à privilégier.
Le processus de gonflage et d’installation pas à pas
Une fois l’étude d’implantation validée, la mise en œuvre pratique des panneaux acoustiques gonflables se déroule selon un protocole opérationnel extrêmement simple mais précis :
- étape 1 : la préparation de la zone de pose : les compagnons s’assurent que la surface au sol sur laquelle reposera le panneau est exempte d’objets tranchants majeurs ou de débris volumineux susceptibles d’endommager la base de la structure.
- étape 2 : le déballage et le déploiement : le panneau est sorti de son sac de transport, positionné à l’emplacement prévu par l’étude acoustique, puis déplié à plat sur le sol.
- étape 3 : la mise en place du système d’ancrage primaire : si le panneau doit être installé en extérieur ou dans une zone exposée à des courants d’air importants, les opérateurs installent les premiers points de fixation ou de lestage (sacs de sable, lests en fonte, ancrages au sol) pour garantir la stabilité de la structure durant la phase de gonflage.
- étape 4 : le raccordement de la turbine : la buse de la turbine de gonflage à haut débit est insérée et verrouillée dans la valve de gonflage rapide du panneau.
- étape 5 : la mise sous pression : la turbine est mise sous tension. En l’espace de quelques dizaines de secondes, la structure se remplit d’air et se dresse verticalement. Une fois la pression nominale atteinte (généralement comprise entre $50 \text{ mbar}$ et $150 \text{ mbar}$ selon les modèles), la valve est refermée. Certains systèmes avancés disposent de valves de surpression de sécurité pour éviter tout risque d’endommagement en cas d’exposition prolongée en plein soleil (la hausse de température provoquant une augmentation de la pression interne de l’air).
- étape 6 : l’assemblage modulaire et l’étanchéification : si plusieurs panneaux sont nécessaires pour constituer la barrière, ils sont solidarisés entre eux à l’aide des bandes auto-agrippantes ou des fermetures à glissière périphériques. Les opérateurs veillent à ce qu’aucun espace vide ne subsiste entre les panneaux ou au niveau du sol, car la moindre fuite d’air (qui constitue également une fuite acoustique) ruinerait l’efficacité globale du dispositif.
- étape 7 : l’ancrage final et la sécurisation : les sangles de tension, les haubans et les lests additionnels sont ajustés pour garantir que la barrière gonflable résistera sans faiblir aux sollicitations mécaniques extérieures, notamment aux rafales de vent en extérieur ou aux déplacements d’air dans les chantiers de tunnels ou de métro.
L’importance de l’étanchéité acoustique et de l’effet d’écran
Pour qu’un écran acoustique mobile délivre sa pleine mesure de performance, il doit impérativement respecter deux règles d’or physiques : l’étanchéité absolue et le contrôle de la diffraction.
L’onde sonore se comporte de manière similaire à un fluide sous pression : elle s’engouffre dans la moindre fissure, la moindre ouverture ou le moindre interstice disponible.
C’est ce que l’on appelle le phénomène de « fuite acoustique ». Si une paroi insonorisante présente une ouverture représentant seulement 1 % de sa surface totale, la performance globale d’isolation phonique de l’ensemble de la barrière peut chuter de plus de 50 %.
C’est pourquoi la conception des liaisons entre les panneaux gonflables fait l’objet d’un soin jaloux.
Les rabats d’étanchéité phonique souples intégrés sur les tranches des panneaux garantissent une barrière continue et hermétique au passage du son.
Par ailleurs, l’onde sonore a la fâcheuse propriété de contourner les obstacles physiques qui se dressent sur sa route.
Lorsqu’elle rencontre le bord supérieur ou latéral d’un écran acoustique, elle subit un phénomène de déviation géométrique appelé « diffraction ».
Pour contrer cette tendance naturelle du son à se propager par-dessus ou par les côtés de la barrière, il est indispensable de dimensionner correctement l’écran.
Il doit être suffisamment haut et large pour placer la zone à protéger (le récepteur) dans ce que les acousticiens appellent « l’ombre acoustique » de l’écran.
La flexibilité et la facilité d’assemblage des panneaux gonflables permettent précisément de dresser rapidement des barrières de grande envergure, capables de maximiser cette zone d’ombre protectrice.
Étude de cas pratique : Bouygues et le chantier Chanel à Paris
Le défi technique et architectural de la place Vendôme
Pour illustrer de manière concrète la pertinence et l’efficacité de cette technologie de rupture, analysons une opération de restructuration et d’aménagement intérieur d’envergure menée par le groupe de construction Bouygues au cœur de l’une des adresses les plus prestigieuses du monde : la place Vendôme à Paris.
Le projet prévoyait la rénovation complète de plusieurs niveaux d’un immeuble historique abritant des salons de haute joaillerie de la maison Chanel, ainsi que des bureaux administratifs de la marque de luxe.
Les contraintes imposées à l’entreprise générale Bouygues étaient particulièrement sévères :
- maintien impératif de l’activité commerciale : les salons de vente de Chanel situés au rez-de-chaussée et au premier étage devaient rester ouverts à la clientèle haut de gamme durant toute la durée des travaux. La moindre perception de bruit de chantier par les clients fortunés était proscrite par le cahier des charges de la maison de luxe.
- mitoyenneté immédiate avec des tiers sensibles : l’immeuble en travaux partageait des murs mitoyens avec un hôtel de luxe de renommée internationale et des résidences privées de grand standing. Le moindre dépassement des seuils d’émergence sonore, de jour comme de nuit, entraînait un risque immédiat d’arrêt de chantier et de contentieux judiciaires.
- travaux de démolition et de piquetage hautement émissifs : le projet nécessitait la démolition de cloisons maçonnées épaisses, le piquetage de dalles en béton pour le passage de nouveaux réseaux fluides et l’utilisation de perforateurs pour la pose d’ossatures métalliques lourdes. Ces opérations généraient des niveaux de pression acoustique locale dépassant fréquemment $95 \text{ dB(A)}$ à proximité immédiate des outils.
- contraintes logistiques extrêmes : les accès au chantier s’effectuaient par des zones classées monuments historiques, interdisant le passage d’engins de chantier lourds, l’installation de structures d’insonorisation rigides encombrantes ou le stockage à long terme de matériaux d’isolation de chantier traditionnels sur la voie publique.
La stratégie d’insonorisation sur mesure déployée par bouygues
Face à cette équation apparemment insoluble, l’équipe de conduite de travaux de Bouygues, en étroite collaboration avec un bureau d’études spécialisé en acoustique architecturale, a opté pour le déploiement d’une solution globale de confinement phonique mobile basée sur l’utilisation de barrières gonflables de haute performance.
La stratégie s’est articulée autour de plusieurs actions coordonnées :

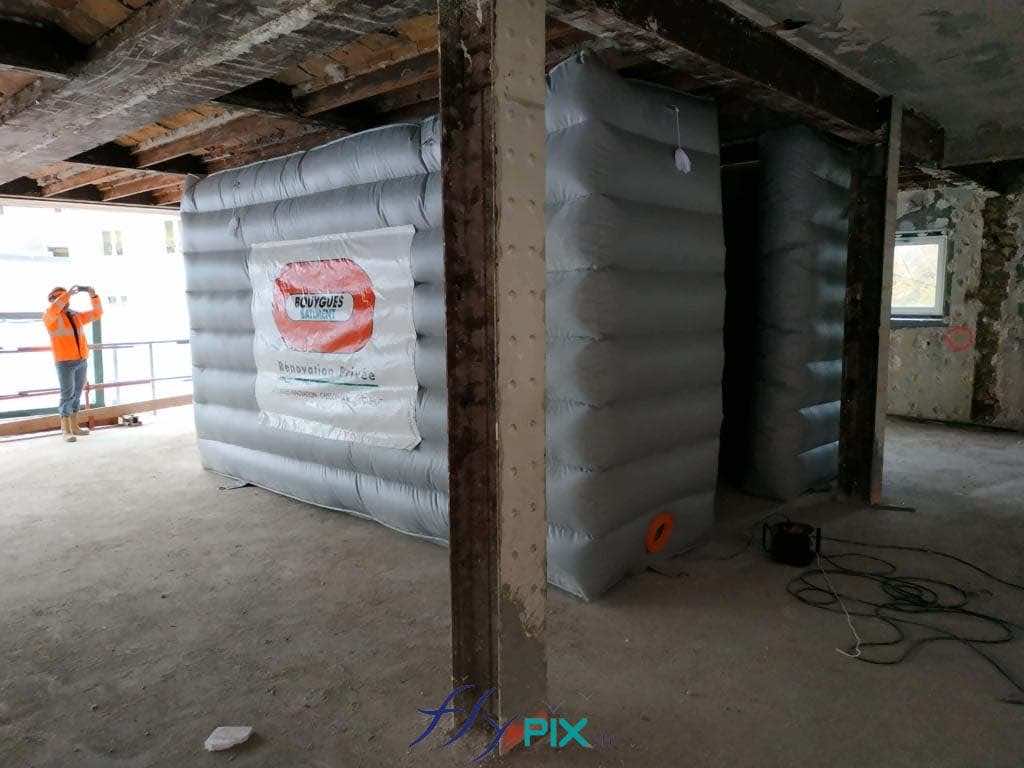

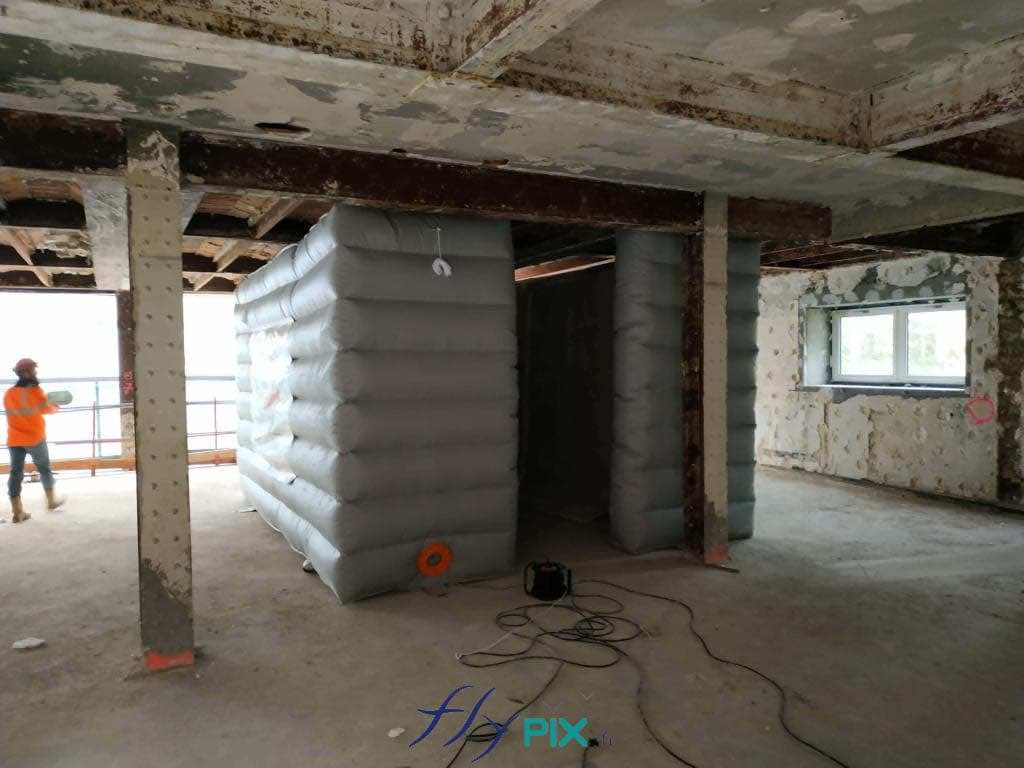

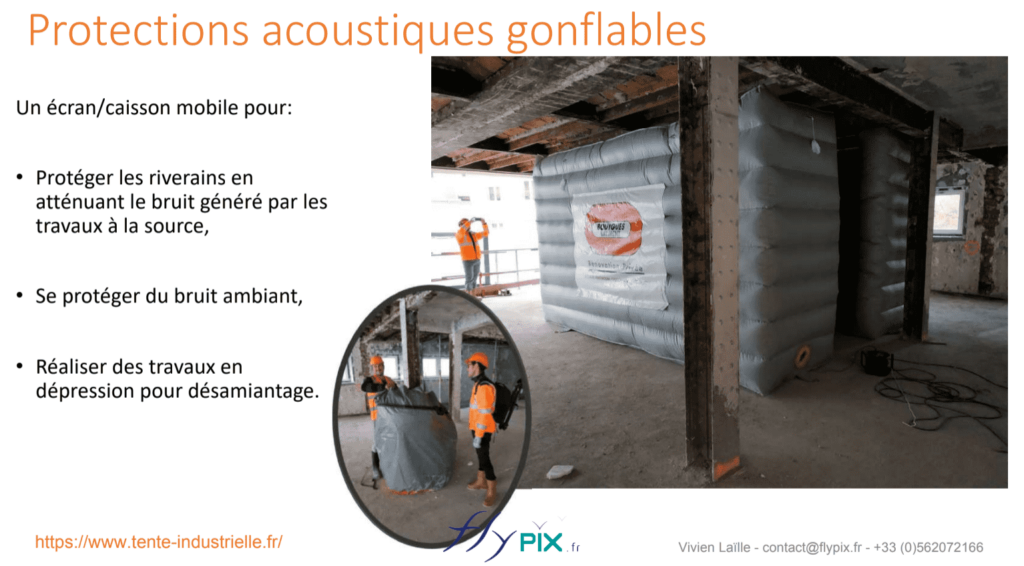

- la création de cabines d’isolation mobiles « à la source » : pour chaque atelier de travail bruyant (zone de piquetage d’une dalle béton, par exemple), les compagnons ont érigé une cabine acoustique fermée sur quatre faces à l’aide de panneaux gonflables de $2,50 \text{ mètres}$ de hauteur. Cette cabine, montée en moins de dix minutes directement autour de l’opérateur et de sa machine, capturait le bruit dès sa génération, empêchant l’onde sonore de se propager dans le reste du bâtiment.
- le confinement des circulations et des gaines techniques : les trémies techniques et les circulations verticales (cages d’escaliers, cages d’ascenseurs), qui font office de véritables conduits de propagation sonore à travers les étages, ont été obturées de manière étanche à l’aide d’écrans gonflables spécifiques installés en barrage acoustique vertical.
- une flexibilité de déplacement en temps réel : au fur et à mesure de l’avancement des travaux dans les différents espaces du bâtiment, les compagnons dégonflaient les panneaux, les déplaçaient en quelques instants vers la nouvelle zone d’intervention, et les remettaient sous pression. Cette agilité a permis de maintenir une protection acoustique continue et ciblée, sans jamais perturber le planning d’exécution des travaux.
Les résultats spectaculaires mesurés sur le terrain

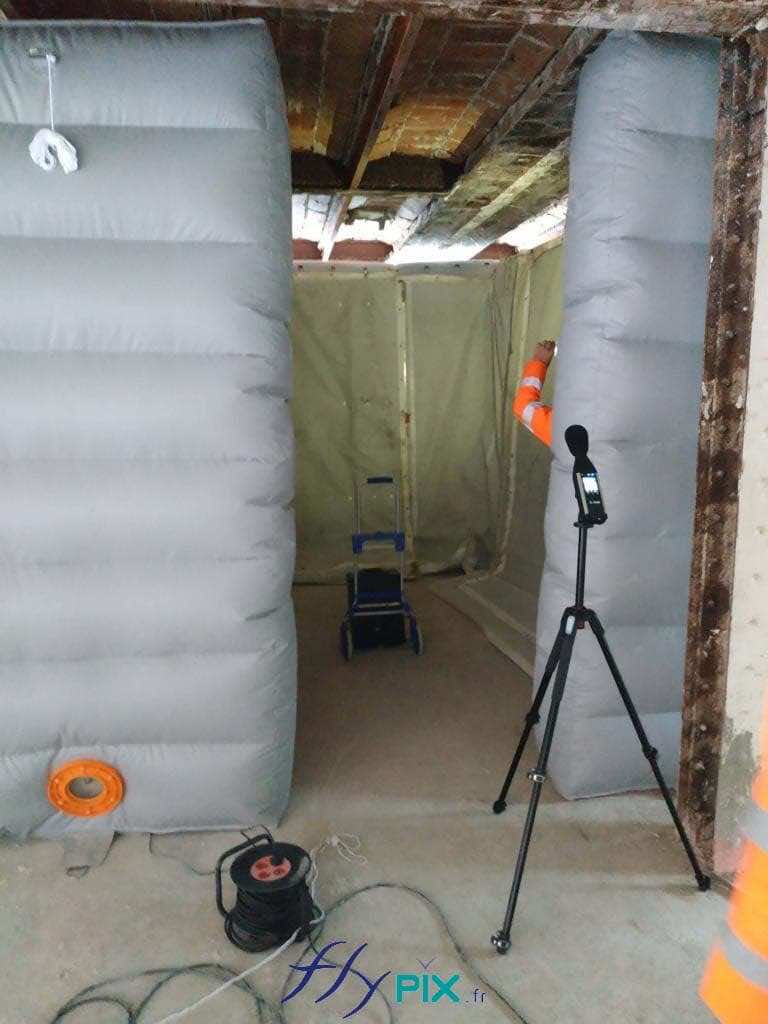

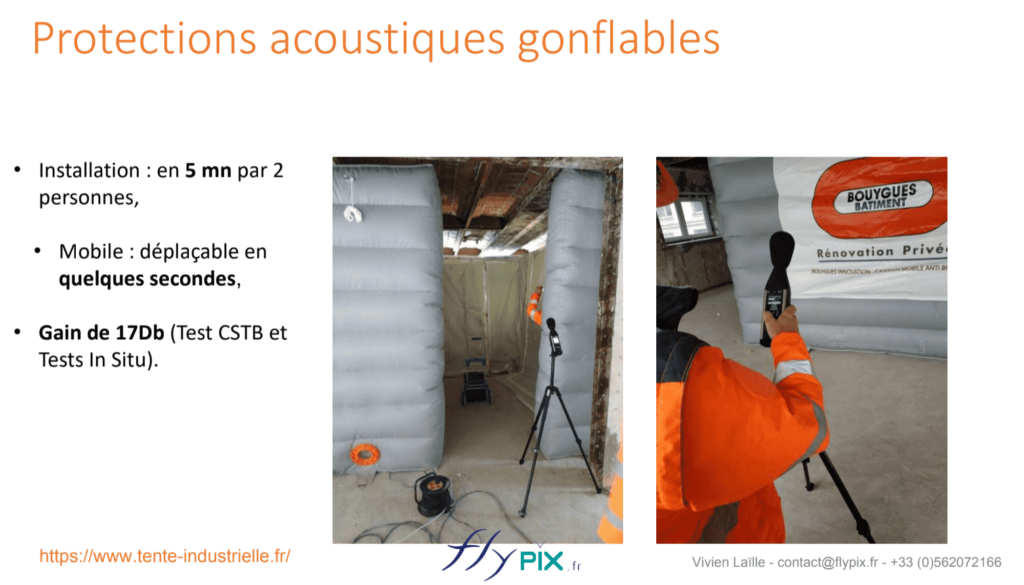

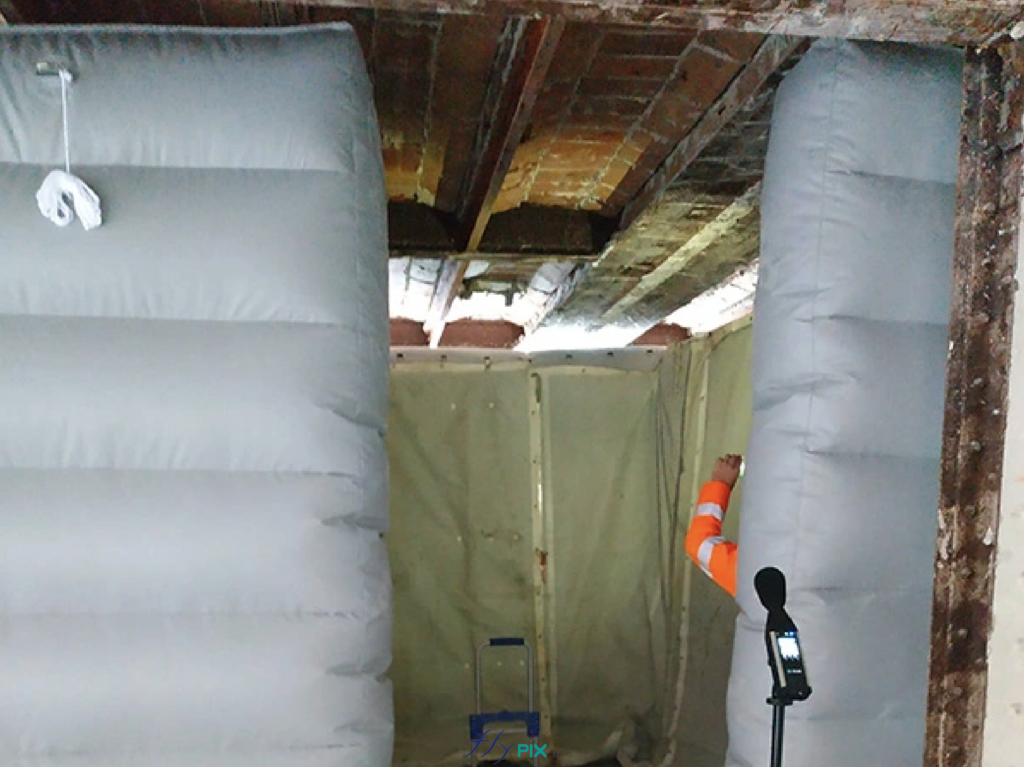

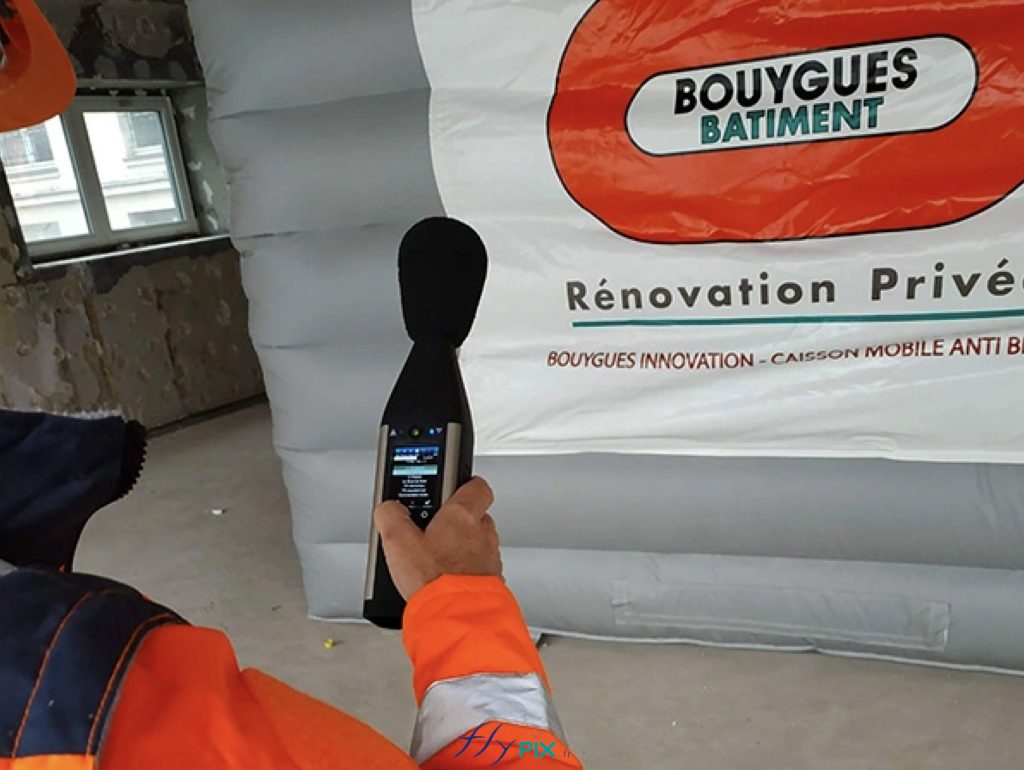

L’efficacité du dispositif d’insonorisation gonflable a été rigoureusement contrôlée durant toute la durée de l’opération grâce à un réseau de sonomètres de précision dotés d’un système d’alerte en temps réel (balises acoustiques connectées) installés dans les zones sensibles :
- dans les salons de vente de chanel (situés directement sous la zone de travaux) : alors que les travaux de piquetage de dalle généraient un niveau sonore de $96 \text{ dB(A)}$ dans la zone de chantier, les mesures acoustiques enregistrées dans les salons de vente ouverts au public sont restées stables, oscillant entre $38 \text{ dB(A)}$ et $42 \text{ dB(A)}$. Cette valeur correspond au bruit de fond habituel d’un espace de vente feutré. L’atténuation acoustique globale obtenue a dépassé les $20 \text{ dB(A)}$ d’affaiblissement effectif, garantissant une discrétion absolue et le confort préservé de la clientèle de prestige.
- vis-à-vis des tiers mitoyens (hôtel de luxe et riverains) : les relevés de bruit en façade et derrière les murs mitoyens n’ont enregistré aucune émergence sonore significative liée au chantier. Les seuils réglementaires parisiens ont été scrupuleusement respectés, éliminant tout risque de plainte ou d’interruption administrative des travaux.
- un impact logistique et financier hautement positif : grâce à la légèreté et à la rapidité de mise en œuvre des panneaux gonflables, le groupe Bouygues a pu économiser des dizaines d’heures de main-d’œuvre habituellement consacrées à la construction et au démontage de cloisons d’insonorisation temporaires en plaques de plâtre. De plus, la nature réutilisable des équipements a permis d’éviter la génération de plusieurs tonnes de déchets de plâtre et de laine minérale, en parfaite adéquation avec la politique environnementale exigeante de Bouygues Bâtiment.
Pour conclure…
La gestion des nuisances sonores en milieu urbain dense n’est plus une simple option technique ou une considération secondaire ; elle est devenue un facteur déterminant de la réussite et de la viabilité des projets de construction modernes.
Comme l’ont démontré les chantiers d’exception menés par le groupe Bouygues pour la maison Chanel à Paris, le respect de la tranquillité des riverains et la préservation d’un environnement commercial de prestige exigent des solutions d’ingénierie d’une efficacité et d’une flexibilité absolues.
Les structures de confinement phonique gonflables incarnent de manière magistrale cette nouvelle génération d’outils d’insonorisation mobiles.
En combinant une mise en œuvre d’une rapidité déconcertante, une adaptabilité géométrique totale, des performances d’absorption acoustique de premier ordre et une durabilité environnementale exemplaire, elles apportent une réponse globale et d’avenir aux défis de la construction urbaine durable.
L’adoption de cette technologie par les acteurs majeurs du bâtiment et des travaux publics témoigne d’une prise de conscience profonde : la construction de la ville de demain ne peut se faire au détriment du confort acoustique et de la qualité de vie de ses habitants.
En investissant dans des solutions de protection phonique mobiles innovantes, les entreprises de construction ne se contentent pas de se conformer à des réglementations de plus en plus strictes ; elles s’affirment comme des partenaires responsables, soucieux de leur empreinte environnementale et capables de faire cohabiter harmonieusement l’activité de bâtisseur avec l’écosystème urbain qui l’accueille.
